带TPMS Gyroid晶格结构的管壳式换热设备

　　管壳式换热器作为流程工业中应用占比最高的间壁式换热设备，广泛覆盖石油炼化、化工合成、暖通空调、动力发电、食品制药等多个工业场景，承担不同温度流体之间的热量传递任务，是工艺系统中实现能量回收、温度调控、介质冷凝/蒸发的核心承压设备。常规管壳式换热器多采用光滑管束作为换热核心，在紧凑安装空间、高传热效率要求、轻量化减重需求的工况下，传统结构往往存在换热面积不足、壳程流阻偏高、设备自重过大的短板，难以适配分布式能源、车载移动换热、航空航天换热等对空间与重量有严格限制的场景。

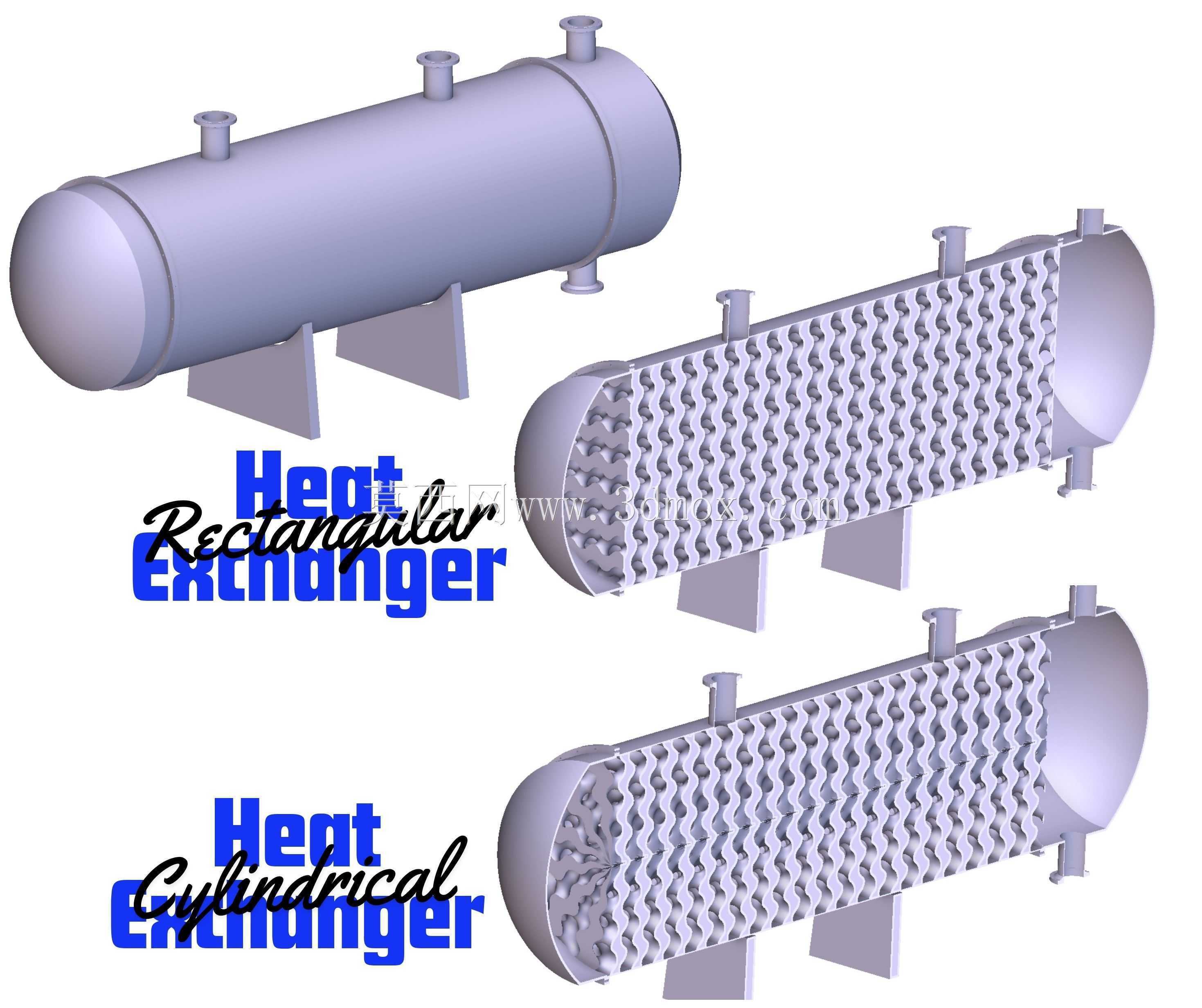

　　本次设计的两款换热设备分别适配矩形安装边界与圆柱形安装边界，核心换热区域采用Gyroid型TPMS晶格结构替代传统光滑换热壁面，这类三重周期极小曲面结构具备连续光滑的曲面形态，不存在传统翅片的锐角应力集中点，在相同体积下可提供数倍于光滑壁面的有效传热面积，同时曲面的连续扭转形态可持续扰动流体边界层，破坏层流底层的热阻，在较低流阻增幅下实现传热系数的大幅提升。从结构设计逻辑来看，晶格结构的孔隙率、单胞尺寸可根据实际工况的流量、换热负荷、允许压降进行参数化调整，无需改动设备整体的外部安装接口，即可实现换热性能的定向匹配，适配不同工艺段的换热需求。

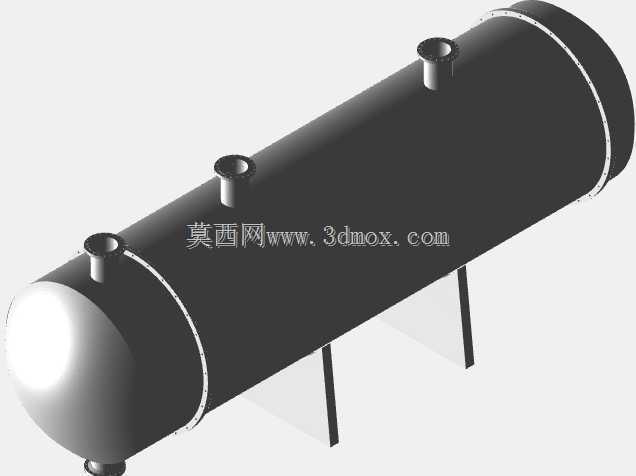

　　设备整体沿用标准管壳式换热器的外部接口布局，两端保留标准椭圆形封头，筒体上设置的流体进出口接口位置、支座安装尺寸可与同规格常规管壳式换热器实现直接互换，无需对现有安装管线、支撑结构进行改造，降低现场替换的改造成本。矩形款设备适配方形安装空间，可直接嵌入集成式换热机组的框架内部，充分利用边角空间提升整体换热能力；圆柱形款设备适配常规圆形管线的安装场景，可直接串联在工艺管线中，减少变径连接带来的局部流阻损失。两款设备的支座均采用标准鞍式支撑结构，支撑间距、地脚螺栓孔位符合压力容器安装规范，安装时可直接匹配现有混凝土基础或钢架支撑的安装尺寸，无需额外设计转接件。

　　从功能特性来看，Gyroid晶格结构的连通孔隙可引导流体在换热区域内形成多维度的分流与混流，避免传统折流板结构存在的流动死区，减少壳程内的杂质沉积与结垢倾向，延长设备的连续运行周期；同时晶格结构本身具备优异的比强度特性，在相同承压能力下，相比传统实心折流板+光滑管束的结构，整体重量可降低30%以上，对于移动装备、高空作业平台等对设备自重敏感的场景，可有效降低整体载荷。设计过程中充分考虑增材制造的工艺约束，晶格结构的最小壁厚、曲面过渡圆角均符合金属3D打印的成型精度要求，可通过选区激光熔化工艺实现一体化成型，避免传统组装式结构存在的接触热阻与焊接变形问题，成型后的设备无需额外进行管束组装、折流板焊接等工序，缩短制造周期。

　　在实际选型应用中，可根据现场的安装空间边界选择对应外形的设备：当安装区域为方形预留空间、周边管线为直角布局时，优先选用矩形款设备，最大化利用有限安装空间；当安装区域为管线串联场景、周边无额外框架约束时，选用圆柱形款设备，降低管线连接的复杂度。设备的进出口通径与同规格常规管壳式换热器保持一致，连接法兰标准可根据实际工况选配，无需额外配置变径接头。晶格区域的长度可根据换热负荷的需求进行调整，在筒体长度不变的前提下，通过调整晶格段的占比即可实现换热能力的微调，适配不同季节、不同工艺负荷下的换热需求。

　　需要注意的是，这类带晶格结构的换热设备更适合洁净度较高的流体工况，若流体中含有大直径固体颗粒，需在设备入口前配置对应精度的过滤装置，避免颗粒进入晶格孔隙造成堵塞；由于晶格结构的壁面较薄，设备运行过程中的升降温速率需控制在合理范围内，避免急冷急热产生的热应力造成结构损伤。整体来看，这类集成TPMS晶格结构的换热设备，在紧凑化、轻量化的换热场景中具备明显的性能优势，可作为常规管壳式换热器的升级替代方案，在对换热效率、安装空间、设备自重有较高要求的工况下实现更优的运行表现。
