飞马工程AJ工具钢摇臂结构件

　　该摇臂类零件属于典型的平面连杆传动构件，在自动化装配线、小型冲压送料机构、工装夹具联动系统以及轻工机械的间歇动作单元中较为常见。其核心作用是在两个或三个铰接点之间传递摆动力矩，将驱动端的小角度回转运动转化为执行端的夹紧、推送或避让动作。零件整体采用工具钢材质设计，兼顾了较高的表面硬度与芯部韧性，适合在频繁往复摆动、接触面承受交变挤压载荷的工况下长期工作。

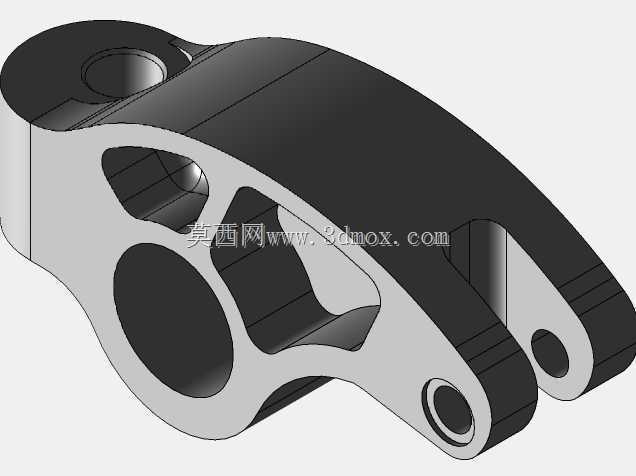

　　从结构布局看，构件左端设置大直径同轴铰接孔，用于与固定支座或主轴形成主回转中心；右端延伸出两个带孔耳板，分别连接从动连杆或执行拨叉；中部靠近大孔位置保留厚实的环形材料带，以承担主支点处的弯矩和剪切力。大孔与右端小孔之间的腹板区域采用大面积镂空处理，镂空轮廓由多段圆弧和过渡曲线组成，并非单纯减重造型，而是在保证截面惯性矩的前提下，去除低应力区材料，使零件摆动惯量明显降低。对于高速往复机构而言，转动惯量下降可以直接减小驱动端冲击，降低销轴和孔壁的峰值接触应力。

　　外形轮廓以摇臂的运动轨迹和安装空间为边界展开。主体厚度方向呈双侧对称结构，右端耳板形成叉形开口，便于嵌入配套连杆端部；耳板孔位与主孔中心距决定传动比和输出端位移量，设计时需要与机构运动简图反复校核。大孔周围设置凸台，孔端略高于腹板表面，可减少装配时的大面积摩擦，并为衬套压装提供定位面。右端小孔同样采用局部加厚凸缘，避免薄板孔壁在销轴反复挤压下出现椭圆化。各孔口与外轮廓之间均布置圆角过渡，尤其是镂空窗口内角，采用较大半径圆弧，可有效降低热处理和载荷作用下的应力集中。

　　建模过程中，应先依据机构简图确定三个关键孔的中心坐标，再绘制外侧包络线和内部减重窗口。主体可通过拉伸形成基础实体，耳板叉口通过切除材料获得；铰接孔处建议按衬套配合尺寸建模，孔壁与衬套外径采用过渡配合，衬套内径再与销轴形成间隙配合。工具钢零件在加工后通常需要淬火或表面硬化，因此截面厚度不宜剧烈变化，镂空边缘与外轮廓之间应保留均匀壁厚，减少热处理变形和开裂风险。

　　安装边界方面，主回转孔周围需要预留支座宽度和锁紧空间，右端叉口内部要保证连杆端部在全摆角范围内不与腹板发生干涉。零件上下表面应与相邻挡板、隔套保持平行，耳板外侧需留出销轴装入或卡簧固定的操作距离。若用于多工位夹具，摇臂下方还需核对极限摆动位置，避免在抬起或下压过程中触碰工件定位面。该结构在强度、惯量和装配空间之间取得了较好平衡，适合作为中轻载高频摆动机构中的传力构件使用。
