轻量化仿生青蛙支架结构设计

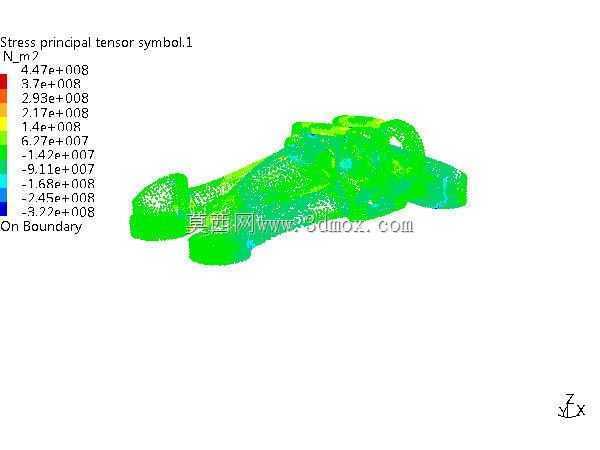

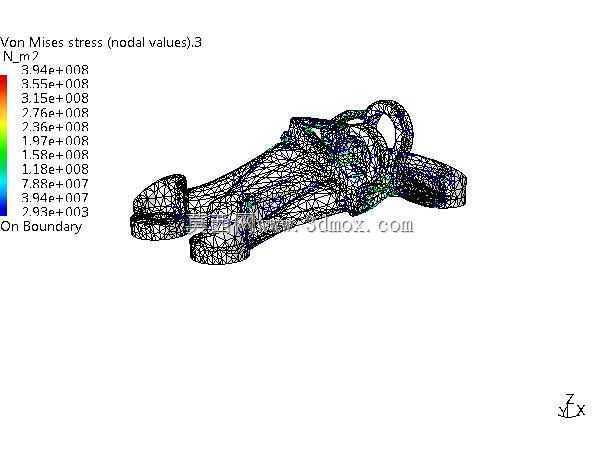

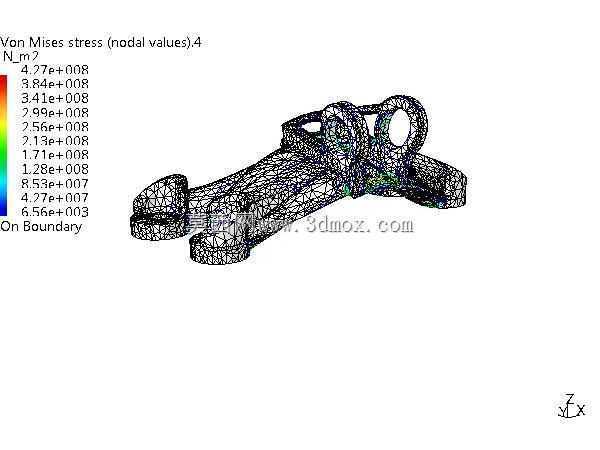

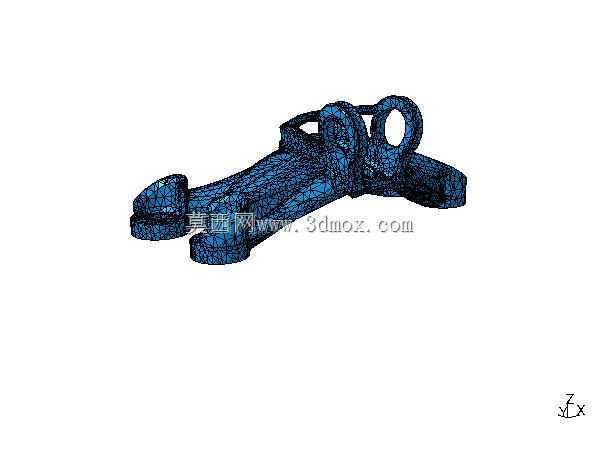

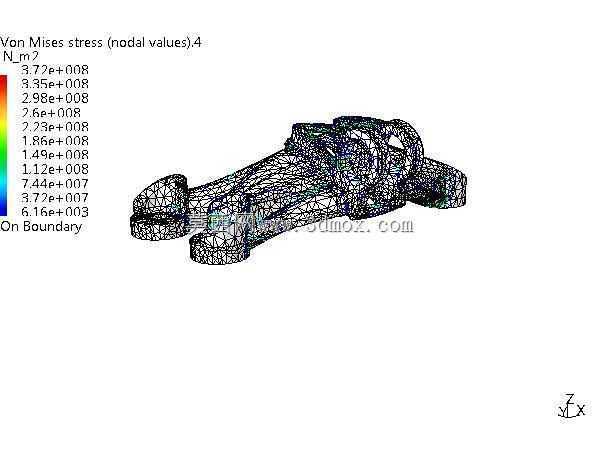

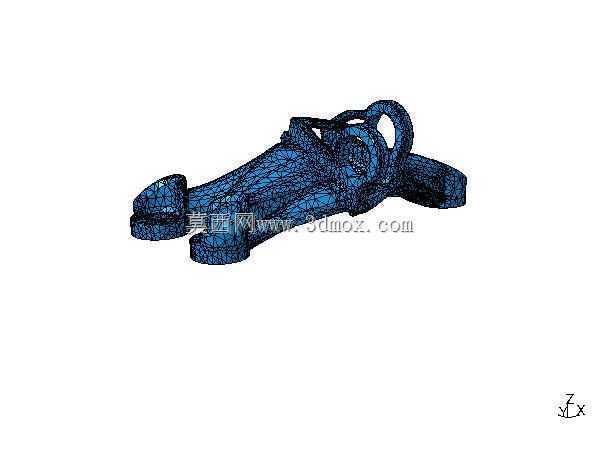

　　这套仿生承载支架的结构方案，最初是围绕高负载、严苛减重约束下的机载支撑场景展开的，整体构型借鉴青蛙肢体的力流传递逻辑，把分散的安装点位、主承力梁和侧向约束结构整合为一体，在保证导管敷设、设备挂载刚性的前提下，把非承载区域的材料尽可能剔除。从有限元后处理的应力云图可以看到，全域采用四面体网格离散后，冯米塞斯应力的峰值控制在5.51E8Pa量级，对应主导管最大张力载荷79.9ksi的工况边界，设计阶段将安全系数FOS取为1，在没有额外冗余材料堆砌的前提下，把整体重量从原始基准构型削减了81.17%，最终成品支架净重控制在386克；如果进一步在内部筋格区域做二次镂空，理论上还能再去除约350克材料、减重幅度接近83%，但过薄的筋条会带来加工变形、装配面局部压溃的风险，现有386克的重量区间已经在刚性、工艺可行性和载荷裕度之间取得了平衡。

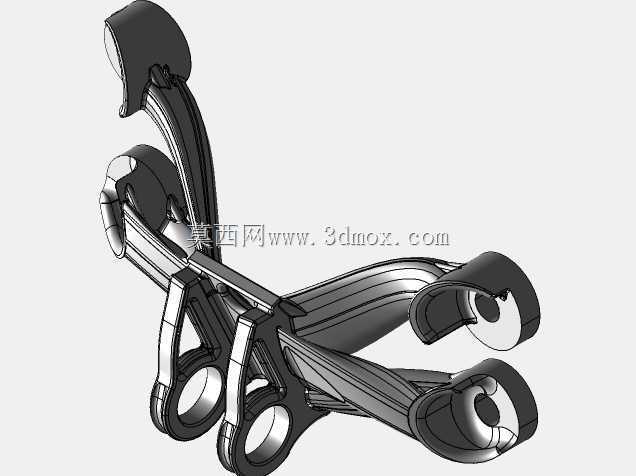

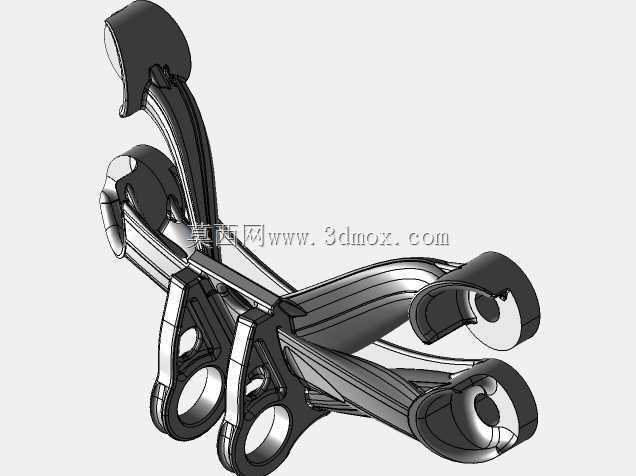

　　从力流路径来看，支架两端的环形抱箍结构分别对应两处导管的固定接口，中间的桁架式网格主体把两端的径向载荷、轴向拉力逐层传递到中部的安装基准面，所有高应力区域都保留了连续的实体壁厚，低应力的腹板区域则替换为交错的网格筋，既避免了整块实心板带来的无效重量，也不会因为大面积开孔出现局部屈曲。侧向伸出的带孔耳片用于整机装配时的定位销连接，耳片根部做了圆弧过渡，消除了直角拐角带来的应力集中；底部的平直安装边预留了螺栓过孔的位置，安装边和主承力骨架之间通过斜向筋条衔接，装配时螺栓的预紧力可以直接顺着筋条传递到主受力路径上，不会在薄板区域产生局部凹陷。

　　实际工程应用中，这类支架常部署在航空机载设备、工业动力管线的支撑工位，替代传统焊接冲压组合式支架：冲压支架需要多套模具、焊接工序还会带来热变形，后续校正耗时久；而一体化的仿生支架可以通过精密铸造或者金属3D打印一次成型，所有安装面一次加工到位，装配时不需要额外配焊修磨。在管线敷设场景里，两端的抱箍可以适配不同直径的流体导管或者线缆束，中部的镂空网格既允许管线从筋条间隙中穿过做二次固定，也能在设备运行产生振动时，通过网格结构的微小阻尼耗散振动能量，避免导管在长期交变载荷下出现疲劳断裂。

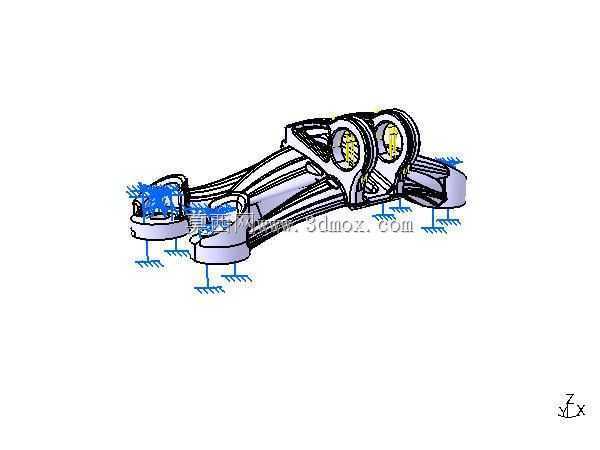

　　建模过程中首先导入两端导管的中心点位和安装边界坐标，先勾勒出主承力梁的走向，再沿着冯米塞斯应力的分布方向布置筋条，所有筋条的走向都和主拉应力方向平行，没有出现垂直于力流的薄弱截面。应力校核时把导管的最大张力作为端部强制位移载荷，约束底部安装孔的全部自由度，逐层迭代删除应力水平远低于材料屈服强度的单元，每一轮拓扑优化后都重新校核安装面的变形量，保证抱箍的同轴度、安装边的平面度都满足装配公差要求。外形尺寸上，支架整体长度适配两端导管的预设跨距，宽度方向不超出周边设备的预留安装间隙，高度方向的环形耳片顶端和上方设备保留足够的操作空间，扳手在锁紧螺栓时不会和周边构件发生干涉。

　　针对量产工艺的适配性，结构上所有镂空区域的最小筋厚都满足铸造的最小壁厚要求，不需要添加额外的支撑结构就可以完成打印或者铸造成型，拐角处的圆角半径统一取R3以上，避免热处理过程中出现应力开裂。和传统实心支架相比，这套构型在相同承载能力下占用的安装空间更小，镂空结构也不会积存冷凝水或者工艺碎屑，在户外、机舱内这类维护空间有限的场景下，长期使用的可靠性更有优势。设计阶段也预留了后续迭代的余量，如果后续导管张力参数上调，只需要在高应力区的筋条上局部加厚，不需要整体重构构型，就能快速匹配新的载荷工况。
