航空喷气发动机钛合金轻量化控制支架

　　这款支架属于航空喷气发动机周边的控制类承载构件，采用Ti-6Al-4V钛合金经固溶处理加时效状态供货，整体围绕减重与承载平衡展开结构设计，最终成品质量控制在1.15磅，实体体积为7.16立方英寸，在满足安装点位载荷要求的前提下尽可能剔除了非必要材料。

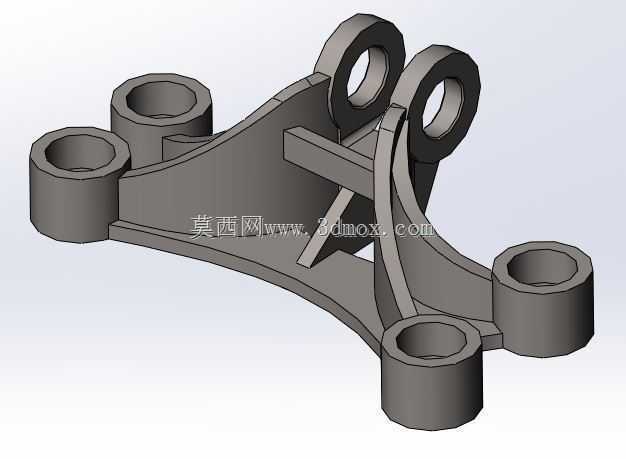

　　从实际装机场景来看，这类支架多用于发动机外围控制管路、附件机匣附近的元件固定，需要同时承受发动机工作时的持续振动、温度交变以及飞行姿态变化带来的惯性载荷。支架本体一共布置了六个带沉孔的圆柱安装凸台，其中四个分布在底座延展臂的末端，用于和发动机安装节或者机身承力框架对接，凸台内部预留完整通孔，可穿过螺栓完成锁紧，凸台外壁保留足够壁厚来分散螺栓预紧力，避免薄壁区域出现压溃。另外两个带同轴孔的双耳凸台布置在支架上部的抬升支臂顶端，两个耳片平行对齐，孔位同轴度在建模阶段就做了约束，用于铰接控制拉杆、摇臂或者相关附件的连接销，耳片内侧预留了间隙，保证铰接件转动时不会和支架本体发生运动干涉。

　　结构布局上，底座没有做成整块实心板，而是顺着六个安装点的受力走向拉出四条弧形加强筋，筋条从底部四个安装凸台之间互相交汇，再向上延伸衔接顶部的双耳支臂，中间额外加了一道横向加强肋，把两个高位耳片的根部和底座中部连为整体，既避免了大平面实心结构带来的多余重量，又能让各个安装点的载荷通过筋条直接传递到主承力路径上，不会出现局部应力集中的薄弱区。所有筋条和凸台的交接位置都做了大圆角过渡，从建模阶段就规避了尖锐转角，对应钛合金构件在振动工况下容易萌生疲劳裂纹的问题，圆角过渡也能让后续数控加工或者增材制造的工序更顺畅，减少应力集中风险。

　　安装边界方面，底部四个安装凸台的底面处于同一装配基准面，保证支架贴紧安装面后不会出现翘曲，凸台的高度统一，螺栓穿过之后的锁紧行程一致；上部双耳的铰接孔轴线和底座安装面保持设定的角度，匹配发动机控制拉杆的运动平面，不会在工作过程中对拉杆产生附加侧向力。整个支架的外轮廓顺着受力方向延展，没有向外突出的多余结构，在发动机舱有限的布置空间里，不会和周边的管路、线缆、其他附件发生干涉，装配时操作人员可以从侧面直接伸入工具拧紧底部螺栓，上部铰接孔的销钉也能从侧向顺利穿入，维护拆装的可达性在结构设计时就已经纳入考量。

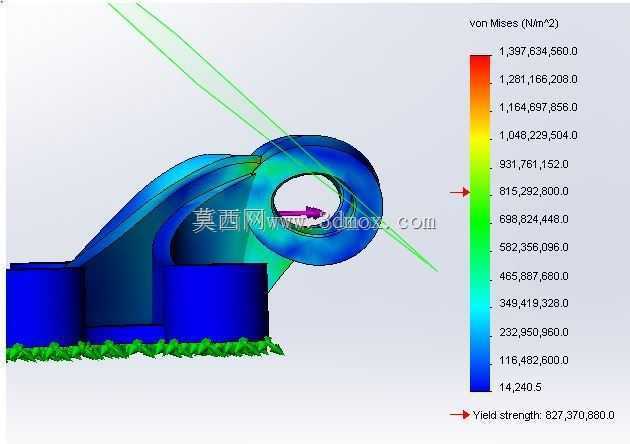

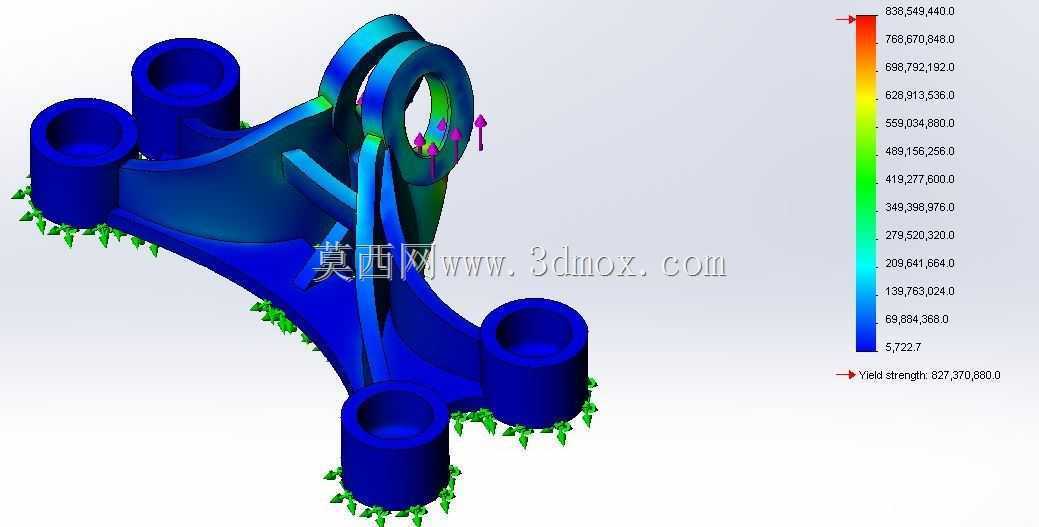

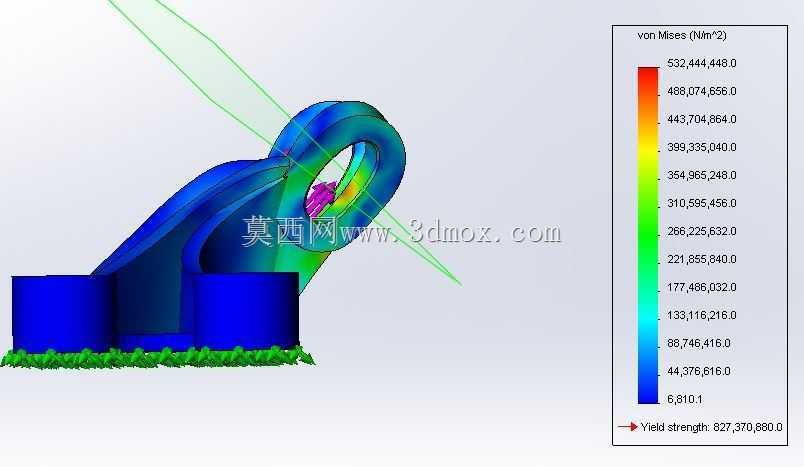

　　材料选择Ti-6Al-4V本身就兼顾了比强度高、耐腐蚀、耐高温的特性，相比钢制支架能在同等承载能力下大幅降低重量，对应航空产品对每一克减重的严苛要求，固溶加时效的热处理状态让材料的强度和韧性达到较好的匹配，长期在发动机周边的温振环境下工作也能保持尺寸稳定。建模过程中所有安装孔的位置、凸台的高度、筋条的厚度都做了参数化关联，如果后续装机时需要调整某个安装点的位置或者铰接孔的间距，只需要修改对应参数就能快速重构模型，不需要重新从零绘制实体，方便在方案迭代阶段快速响应总体布置的变更。
