轻量化喷气发动机铰接安装支座

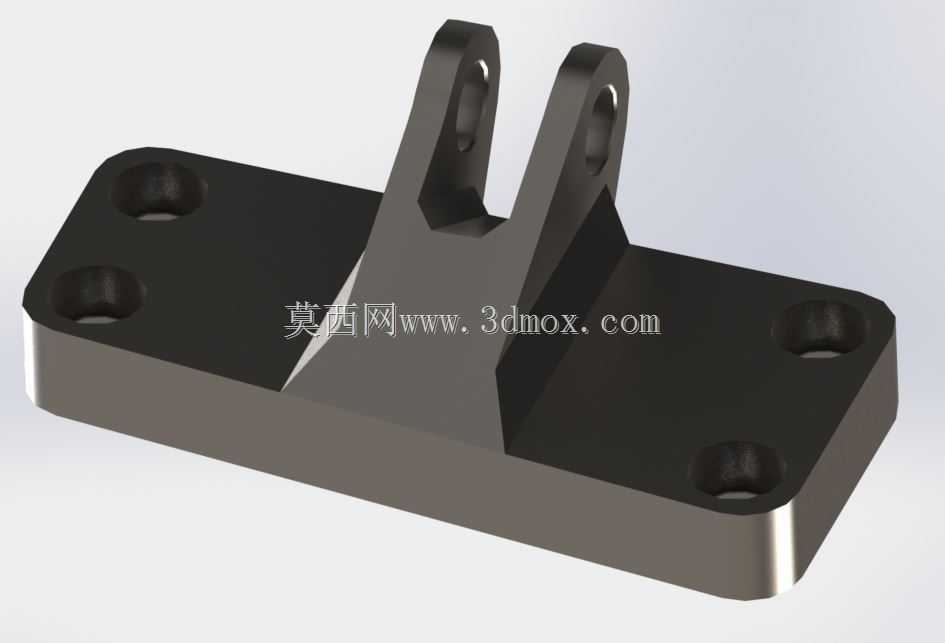

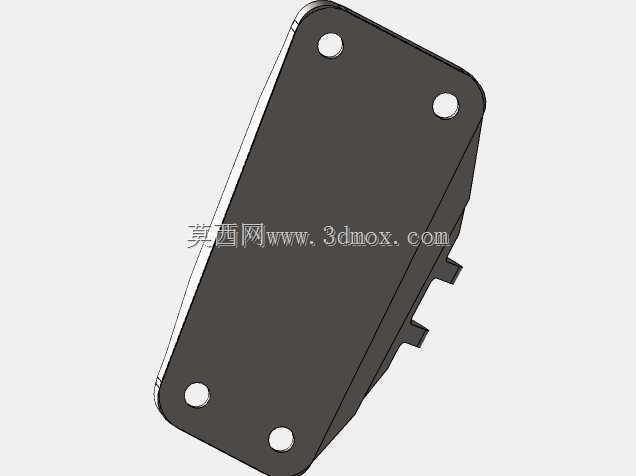

　　这套支座结构面向小型喷气发动机的台架安装与机身连接场景，核心任务是把发动机工作时产生的推力、振动载荷以及启停阶段的冲击载荷，可靠传递到后方承载框架上。零件下部采用矩形底板作为承载基础，板面上均布四个沉头安装孔，孔位沿底板长度方向对称排布，装配时可通过螺栓将整个支座固定在试验台架、机身承力梁或设备安装平面上；沉孔结构能够容纳螺栓头部，使安装后底板底面保持完整贴合，避免局部悬空造成的附加弯矩。底板边缘做了倒角过渡，既减少热处理与机加工过程中的应力集中，也能在装配时避免锐边划伤安装面。

　　支座上部设置两片平行的叉耳式铰接臂，臂体顶端加工同轴销孔，用于穿装连接销，与发动机侧吊点形成铰接副。双叉耳布局能够分担销孔处的接触载荷，销孔受剪时两侧耳片共同受力，相比单耳结构具有更高的抗撕裂裕度；铰接形式则允许发动机在热膨胀、振动摆动时绕销轴产生微量转动，避免刚性连接把变形约束死，从而降低连接螺栓与发动机机匣承受的附加应力。两片耳片之间保留明确间隙，可容纳发动机侧单耳接头，间隙宽度在建模时按配合件厚度预留，保证销轴穿装后接头不会侧向卡死。

　　从受力路径看，底板承受的螺栓预紧力和台面支反力，通过中部隆起的三角加强结构向上传递到两片耳板，再汇聚到销孔中心。耳板与底板交接区域没有采用简单直立壁，而是顺着载荷方向布置斜向加强筋，筋板宽度从底板向耳片逐渐收窄，形成类似桁架的传力轮廓。这样处理后，材料更多集中在拉压主应力路径上，低应力区的实体被削减，零件在保持原始承载强度的同时实现重量下降。模型中标注的体积约为19.78立方英寸，也说明该方案不是单纯堆厚补强，而是在刚度、强度和质量之间做了平衡。

　　外形边界方面，底板为主要安装基准，长度方向决定四个固定孔的跨距，宽度方向限制支座在台面上的占用空间；上部耳片的高度决定销轴中心相对安装面的距离，这一尺寸直接影响发动机轴线高度，因此在整机布置时需要与喷管间隙、进气道位置和机身框架坐标一起校核。销孔直径与连接销、发动机吊耳孔保持同一配合体系，耳片厚度则根据销孔承压面积和侧向弯矩确定。若用于试验台，底板下方应保证足够的平面度，四孔周边区域需要承受螺栓压紧力；若用于移动载体，还应结合振动谱复核耳片根部、销孔内壁和底板孔边的疲劳安全系数。

　　建模时可把底板下表面作为装配基准面，四个沉孔中心建立安装定位点，上部销孔轴线作为铰接基准轴。底板、耳片和加强筋之间应采用连续过渡，尤其耳板根部与底板相交的圆角不能省略，因为该处是推力反复加载时的高应力区。销孔内壁需保证同轴度，两侧耳片外侧面可作为销轴挡圈或锁紧结构的限位参考。整体结构没有复杂曲面，适合通过铣削加工完成，也可在拓扑优化后转为增材制造；无论采用哪种工艺，设计重点都集中在铰接可靠性、安装面贴合度以及轻量化传力路径上。
