模块化六位欧标插排结构设计

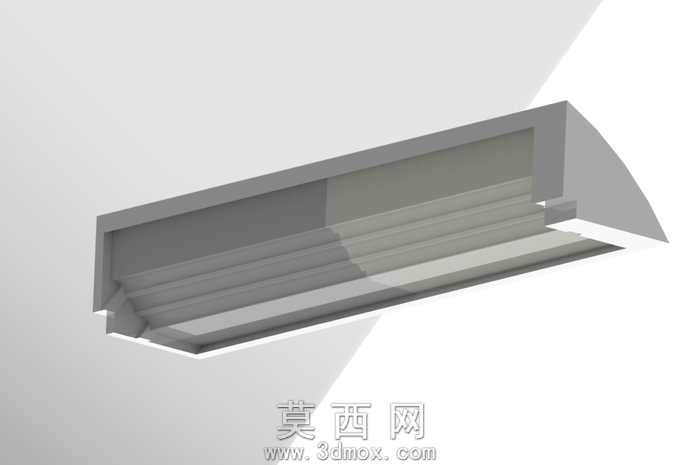

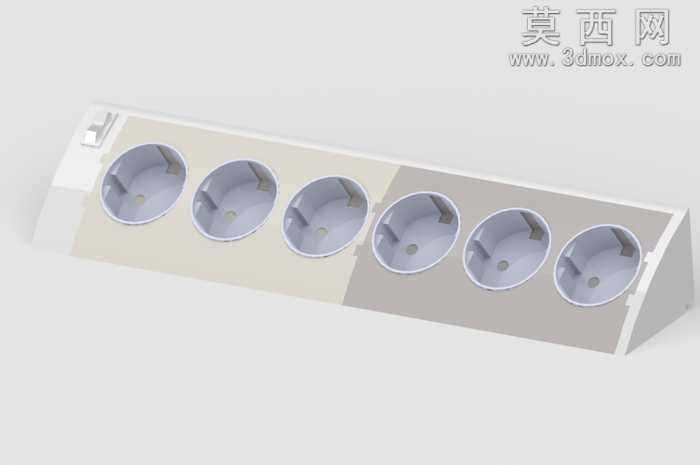

本作品为模块化六位欧标插排的三维结构设计，采用SolidWorks完成全参数化建模，整体外观做了极简风格的渲染处理，外壳分为浅米白与浅灰两段式配色，表面做了哑光磨砂质感的材质赋予，还原民用插座产品的真实触感与视觉效果。建模过程中首先完成单个欧标插座模块的结构绘制，精准还原欧标圆形插孔的轮廓尺寸、内部接电触点的卡位结构，再通过线性阵列完成六个插座单元的排布，同时设计了可拆分的独立外框结构，支持用户根据实际使用需求增减插座模块数量，适配不同场景的接电需求。结构设计上额外预留了隐藏式走线空间，在插排底部设置了专门的线缆收纳仓，接插模块的连接线可完全收纳于壳体内部，既避免线缆外露造成的杂乱问题，也能在插排贴近墙角摆放时，无需为线缆预留额外空隙，大幅提升狭小空间的适配性，即使是非标尺寸的安装场景也能通过模块组合实现适配。建模阶段对所有配合结构做了公差校验，确保模块拼接后壳体接缝均匀，卡扣结构的插拔力度适中，既保证拼接后的结构稳定性，也方便用户自行拆装调整模块数量。渲染阶段采用柔和的漫反射光源，清晰展现壳体的分模线、插孔的内部倒角细节，同时对插孔内部的导电片结构做了金属材质赋予，还原铜质部件的金属光泽，整体模型结构完整，所有零部件均可拆分编辑，可直接用于产品开模前的结构验证、装配模拟，也可作为民用接电产品的设计参考，完整展现模块化插座的设计优势与结构可行性。
