白车身侧围加强支撑冲压钣金结构

　　该支撑元件属于白车身焊装总成中的承载类冲压钣金件，主要布置在车身侧围与底板纵梁衔接的过渡区域，承担分散碰撞载荷、维持腔体截面刚度、约束相邻覆盖件焊接变形的作用。从现场装车逻辑看，这类零件并非独立外露件，而是夹在内外板之间的内加强结构：一侧通过翻边与门槛梁或A/B柱下段点焊贴合，另一侧延伸至地板横梁搭接面，把侧围受到的侧向力、扭转力矩逐步传递到下部框架，避免局部薄板出现失稳凹陷。

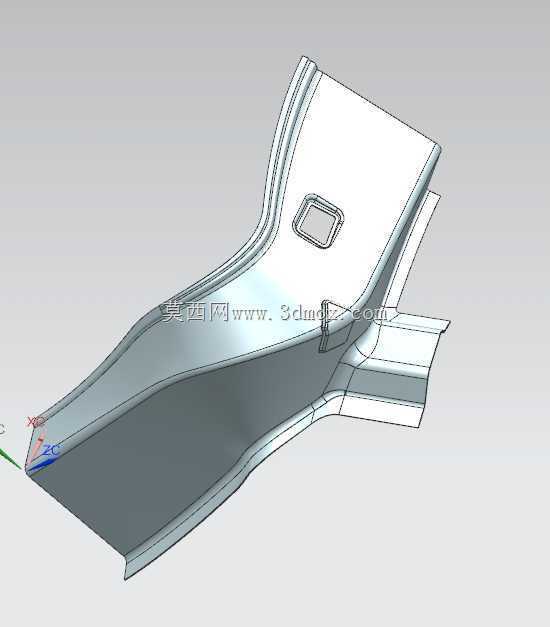

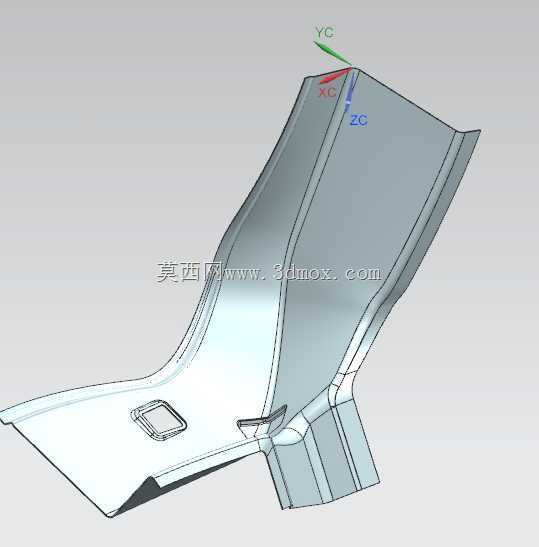

　　零件整体呈不规则变截面弯弧形态，沿长度方向宽度与高度持续变化，并非等截面型材。建模时首先要顺着车身Y向与X向的边界曲面扫掠出主体料厚，料厚方向严格跟随主型面法向，保证冲压后各处壁厚均匀。主体大面采用浅拉延思路，曲率沿纵向平缓过渡，没有剧烈反凹，能够降低冲压开裂风险；两端预留的平直翻边是焊点布置面，翻边高度控制在常规焊枪可达范围内，边缘留出均匀的点焊搭接余量。

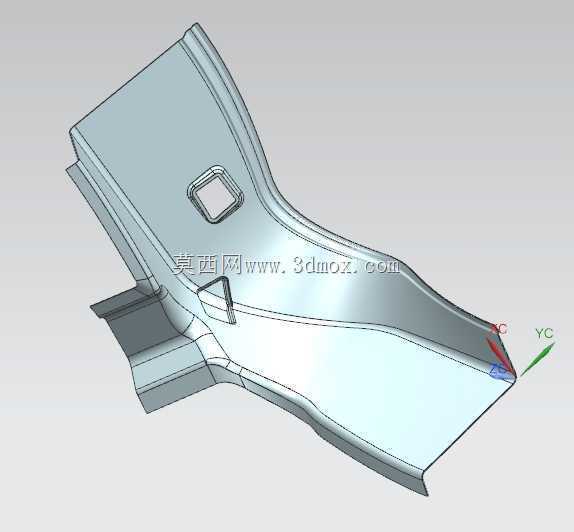

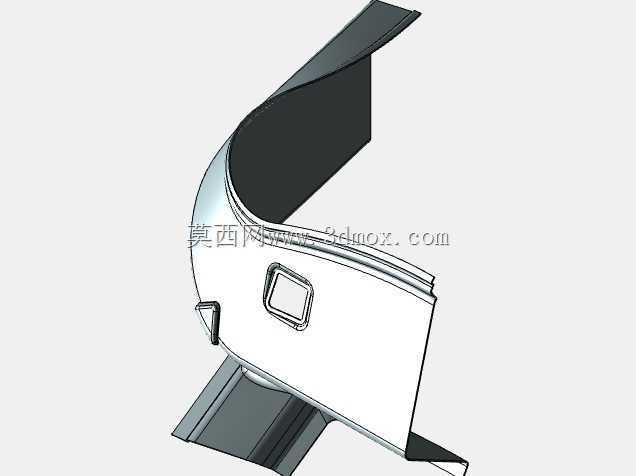

　　结构上最明显的特征是中部凸起的方形封闭加强筋。该特征并非装饰，而是在不开工艺孔、不增加料厚的前提下提升薄板局部抗弯模量的常用手段：方形筋的四周侧壁形成封闭盒状截面，能显著抑制大面在受压时的屈曲。筋的转角处需要设置合理的冲压圆角，圆角过小会导致材料在拉延过程中局部减薄超标，圆角过大则加强效果衰减；工程中通常结合成形仿真反复调整筋高与圆角，兼顾刚度与工艺性。端部还伸出带折边的小支耳，用于与相邻支架定位或螺栓连接，支耳根部做了加宽过渡，避免应力集中在焊缝边缘。

　　安装边界方面，零件所有搭接面都要与周边车身件的型面做贴合检查：翻边面与梁体内板之间的间隙需控制在点焊允许范围内，过大间隙会造成焊核虚焊，过小则产生装配干涉。弯弧段的外轮廓不能侵入车门内板、线束或内饰件的布置空间，因此数模设计阶段就要同步核对断面数据。零件边缘的修边线并非简单直线，而是沿相邻零件分缝走向布置，既保证焊装时定位稳定，也为后续涂胶、隔振垫铺设留出空间。

　　从受力角度看，车辆正常行驶中车身长期处于扭转工况，该支撑件通过连续变截面把侧围腔体与底部框架连成整体，减少路噪传递路径上的板件共振；在侧面柱碰或偏置碰撞场景中，它又能引导载荷沿加强筋和翻边传递，防止局部薄板瞬间折叠侵入乘员舱。设计时需要在轻量化与刚度之间平衡：料厚过大会增加车身重量并提升冲压吨位要求，料厚过薄则大面容易出现呼吸振动；借助冲压筋、翻边和局部台阶形成的“薄板+结构特征”组合，可以在较薄料厚下获得足够的截面惯性矩。

　　三维建模过程中，型面质量是重点。主体曲面需保证G1以上连续，避免出现褶皱和畸变；加强筋、翻边、支耳等特征要在统一参数化环境中构建，方便后期根据车身数据调整搭接位置。脱模方向与冲压方向需提前判断，侧翻边区域要评估是否需要斜楔机构，孔位和修边角度也要满足冲压工艺要求。对于焊装定位，主定位孔与辅助支撑面通常布置在刚度较好的区域，保证零件在夹具上夹紧时不发生弹变。整体来看，该件虽然外形只是一块弯曲钣金，却集中体现了白车身结构件在载荷传递、冲压工艺、焊接装配与空间布置上的综合设计要求。
