GE90大涵道比航空涡扇发动机剖视结构

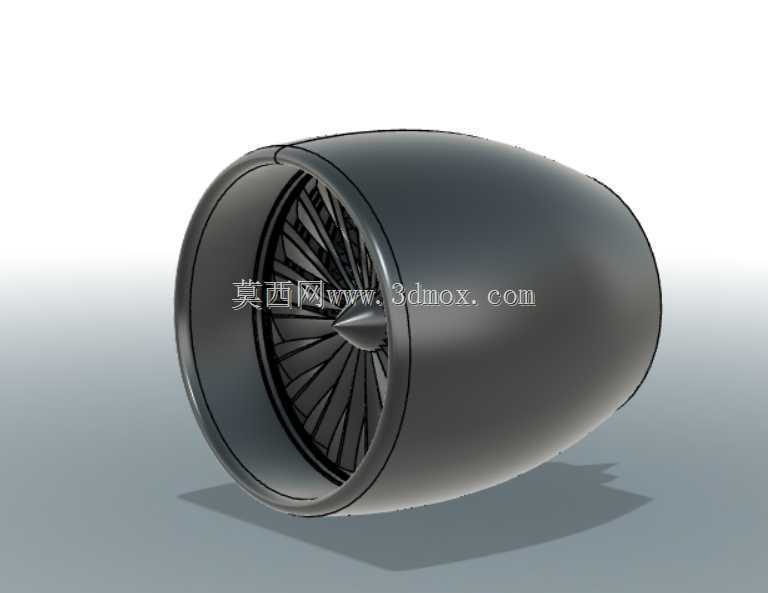

　　这套剖视结构围绕宽体客机动力装置的核心工作链路展开，覆盖进气道、大直径风扇、增压级、高压压气机、环形燃烧室、高低压涡轮与尾喷管等关键区段，可直接用于航空动力教学演示、维修培训拆解示意、航发结构方案评审以及科普展陈的数字化载体。在航线运维与机务培训场景中，剖切后的实体能够把外涵道气流与内涵道燃气的两条流路同时暴露出来，新员工可以顺着气流走向理解风扇推力占比、压气机增压过程、燃油燃烧膨胀以及涡轮驱动轴系的能量传递关系，不必仅凭二维图纸想象机匣内部的级间排布。结构设计上优先还原GE90作为大涵道比涡扇的典型特征：前端采用大尺寸宽弦风扇叶片，叶片沿轮毂周向均布，叶身从根部到叶尖存在明显扭向，以适应不同半径处的线速度差异；

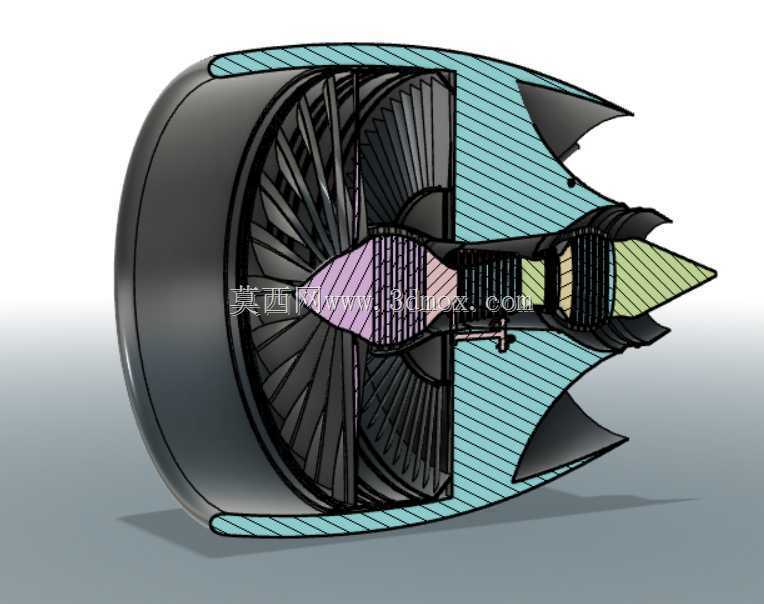

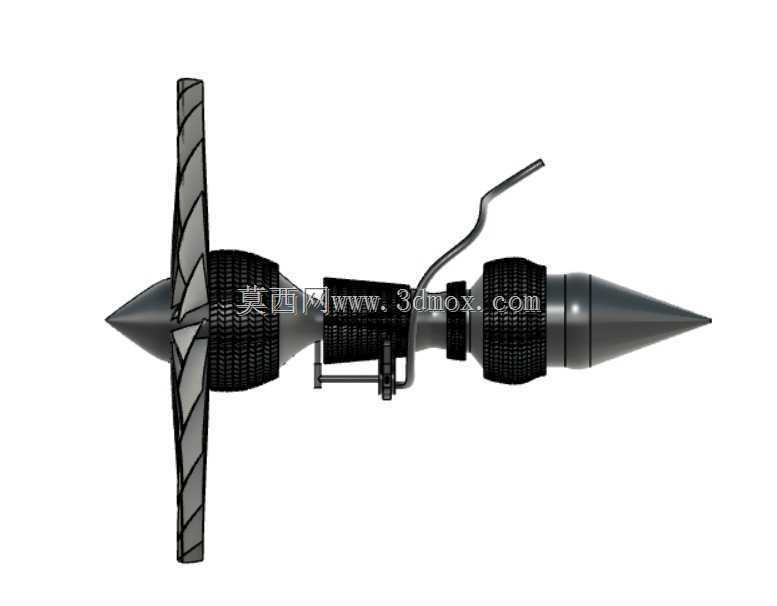

　　风扇后分流环把气流分为外涵与内涵，外涵流道沿短舱内壁向后扩展，贡献主要推力，内涵气流则进入多级压气机逐步提升压力。燃烧室区段采用环形腔室布局，压气机出口高压空气与燃油喷嘴供给的燃料混合燃烧，高温燃气随后冲击高压涡轮与低压涡轮叶片。涡轮叶片通过轮盘与中心轴系连接，高压涡轮驱动高压压气机，低压涡轮经长轴带动前端大风扇，形成燃气涡轮发动机闭环做功关系。剖切表达没有保留完整外壳，而是沿轴向切开一侧机匣与短舱，使内部叶盘、轴系、燃烧室和喷管的相对位置一目了然；外涵机匣、内涵机匣与尾喷管之间的型面过渡按照真实发动机的流道收敛—扩张趋势处理，尾喷管区域保留内涵热气流与外涵冷气流的分路边界。安装边界方面，模型重点控制发动机轴向总长、风扇最大外径、

　　吊挂连接区域以及核心机径向轮廓，短舱外廓决定机翼下方离地间隙，核心机尺寸则影响吊架、燃油管路、滑油管路与附件机匣的布置空间。在飞机总体协调中，这类动力装置需要核对进气道唇口与机翼前缘的相对位置、风扇机匣与吊架接头的配合面、尾喷管与襟翼滑轨的干涉风险，以及地面维护时反推装置、检查口盖和拆装通道的操作空间。对于三维建模人员，该结构可作为复杂旋转机械装配的练习对象：风扇叶片、压气机叶盘和涡轮叶盘适合采用阵列与周向均布思路控制，机匣类零件以回转曲面为基础再叠加剖切开口，轴系、轴承支点和静子叶片则按同轴关系分层装配。功能特性上，模型突出航空涡扇发动机“大流量、低油耗、高推力”的工程逻辑：外涵道直径远大于核心机，

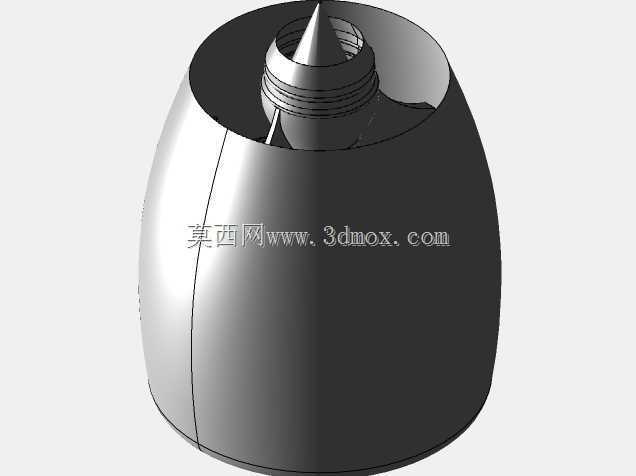

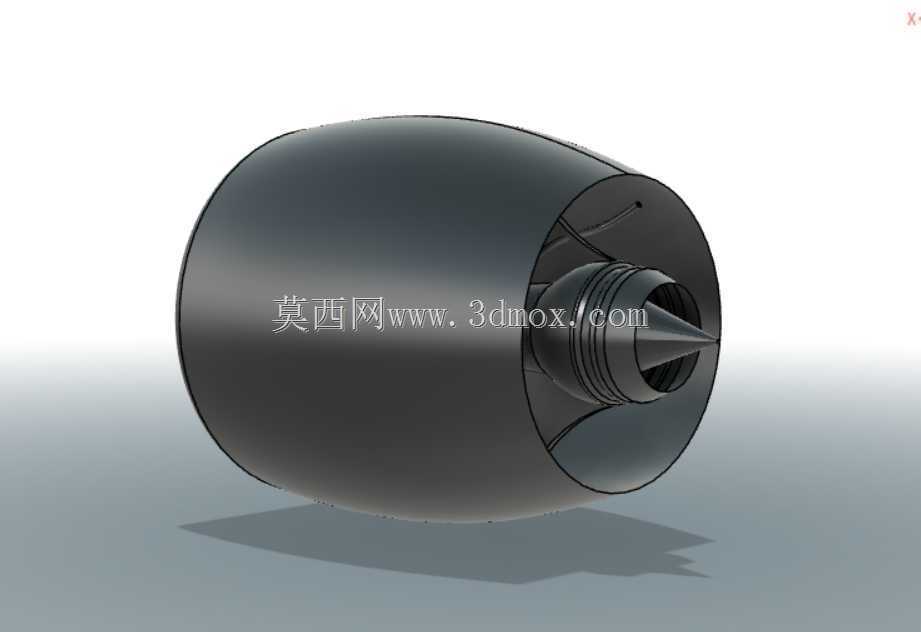

　　说明大部分空气经风扇加速后直接产生推力；核心机直径相对紧凑，用于完成高压比压缩与高温燃气做功。冷却与封严思路也可从剖视中读出，涡轮区域需要引入压气机引气对高温叶片和轮盘进行降温，机匣之间设置封严结构以减少级间漏气。整机外形以短舱圆柱—锥面过渡为主体，前端进气唇口圆润，尾部喷管逐步收束，吊挂接头位于核心机上部受力区域，符合翼下吊装发动机的载荷传递路径。通过该结构，设计与教学人员能够直观讨论叶片数量、流道分岔、涡轮级数、轴系支承和短舱包覆之间的约束关系，也能在方案阶段评估发动机外径、长度与飞机机翼、吊架、燃油系统之间的安装匹配。
