改进密封结构汪克尔转子发动机

　　这套转子动力装置的三维结构围绕汪克尔循环的工作原理展开，核心改动集中在转子与壳体之间的密封接触形式上。传统三角转子发动机依靠径向密封片在缸体型面上滑动完成各工作腔隔离，滑动摩擦带来密封件磨损快、润滑条件苛刻、热态间隙难控制等长期问题；本结构将密封接触逻辑由滑动摩擦调整为滚动接触，密封元件可沿转子壳体配合面滚动，在压缩、做功、进排气各相位切换过程中持续分隔相邻腔室，降低接触副的摩擦损耗，同时提升腔室之间的密封有效性。

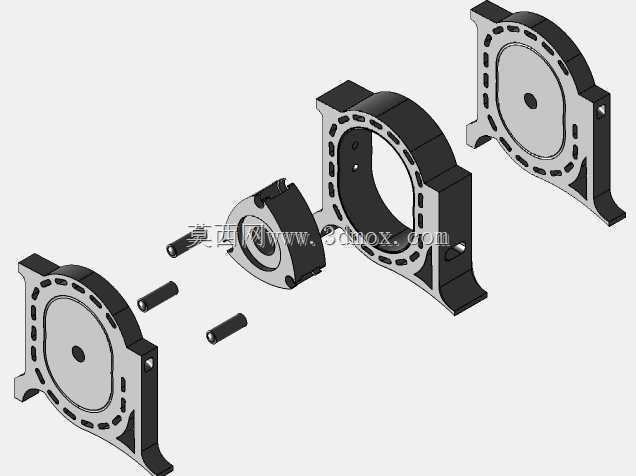

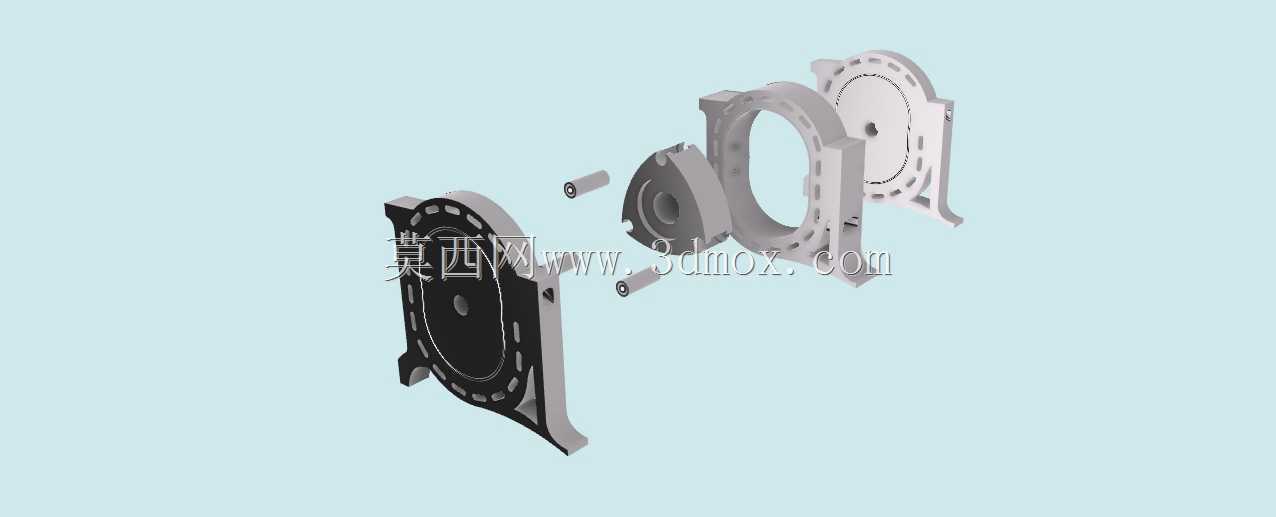

　　从整机布置看，装置主要由前后端盖、缸体壳体、三角转子、偏心输出轴、滚动密封组件、轴承定位结构及连接紧固件组成。前后端盖承担转子轴向定位、主轴支承与端面密封功能，端盖上预留进气、排气或点火相关接口位置，壳体内壁构成转子运动的包络型面。转子在偏心轴驱动下沿行星轨迹运动，三个工作腔容积连续变化，依次完成进气、压缩、膨胀做功与排气过程。密封组件布置在转子棱边及端面配合区域，滚动体与保持结构需要在高速、高温、压差反复变化的条件下保持贴合，既要避免窜气导致压缩压力下降，也要控制接触应力过大造成型面拉伤。

　　在实际应用层面，这类旋转动力装置适合关注体积功率密度、振动控制和紧凑布置的场景。与往复式内燃机相比，转子机构没有复杂的连杆往复运动，运动件惯性力更平稳，整机轴向尺寸短，便于在小型动力平台、辅助动力单元、实验教学装置以及轻型特种装备中进行集成。改进后的滚动密封思路，主要针对传统转子发动机最薄弱的密封寿命与腔室泄漏问题，可用于原理验证、结构对比、热机效率分析以及密封件方案迭代。设计人员在评估该结构时，不能只关注几何装配是否成立，还需要同步考虑燃烧压力峰值、壳体热膨胀、滚动元件线速度、润滑路径以及冷却腔布置。

　　建模时，壳体型面是整机的基准特征。缸体内壁并非简单圆柱面，而是与转子顶点轨迹相匹配的特殊包络面，型面精度直接决定密封元件能否连续贴合。端盖与壳体之间采用止口定位，止口直径和配合公差决定装配同轴度；周向螺栓孔需要均匀布置，使压紧力在密封面上保持稳定，避免局部间隙引起漏气。转子本体的三个弧面、中心轴承孔、偏心轴配合区以及密封槽位置存在严格相位关系，密封槽宽度、深度和侧壁导向角要为滚动密封件留出热膨胀空间，同时限制其在工作中产生过大窜动。

　　外形与安装边界方面，整机呈近似圆盘式短箱体布局，前后端盖外轮廓设置安装耳板与螺栓孔，可通过端面法兰或支脚固定到机架。输入端、输出端围绕偏心轴轴线布置，轴线高度、端盖连接孔分布、外接排气管与进气管接口位置都需要在总装阶段提前校核。由于转子发动机高度依赖壳体冷却，端盖和壳体外壁可布置散热筋或冷却液通道；若用于小型风冷场景，外壳散热面积、周围通风间隙和维修拆装空间应一并纳入三维布局。滚动密封组件的安装通道也要保留，便于在样机维护时检查接触痕迹、更换易损件。

　　结构设计的难点在于密封、润滑与热变形之间的平衡。滚动接触虽然降低了滑动摩擦，但密封元件在经过型面不同曲率区域时，接触线压力会发生变化；若预紧力不足，高压燃气可能从腔室边缘泄漏，若预紧力过大，则会增加滚动阻力并加剧壳体表面疲劳。转子端面与端盖之间还需控制轴向间隙，间隙过大造成端面窜气，间隙过小则在热机状态下出现刮擦。偏心轴轴承的选型应兼顾径向载荷与高速运转稳定性，轴承座孔同轴度、润滑油道方向和油封位置都要在模型中保持连续。

　　对于三维建模从业者，拆解该装置时应先建立偏心轴轴线、转子中心和壳体型面之间的运动关系，再按“壳体—端盖—转子—密封件—紧固件”的顺序检查干涉。密封滚动体在极限转角处的位置尤其需要做运动包络分析，确认其不会脱离配合面，也不会与槽壁发生卡滞。进气口、排气口、点火或喷油安装位若在后续细化，应与端盖壁厚和冷却通道保持安全距离。整体来看，该结构把汪克尔发动机的密封问题作为设计主线，通过改变密封副的运动形式，为高效率、低磨损旋转动力装置的工程验证提供了清晰的结构基础。
