吊扇叶片折弯冲压连接固定支架

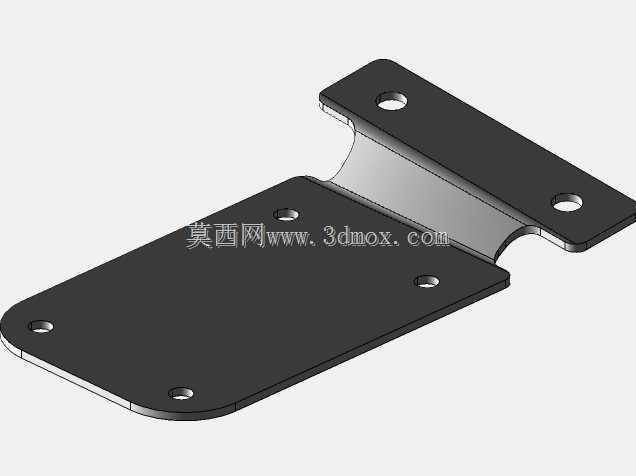

　　该零件属于吊扇风叶与电机输出端之间的过渡连接件，外观为薄板冲压后折弯形成的双平面支架。下部安装面呈近似梯形轮廓，边缘做圆角过渡，面上分布四个安装孔，用于与风扇叶片背面的预埋孔位或加强衬板贴合；上部连接面宽度收窄，设置两个同轴方向的安装孔，用于固定到电机轮毂或叶叉位置。两段平面并非共面，而是通过中间过渡折弯区形成升力角和扭转角，使叶片装配后获得设定的迎风姿态。

　　从实际使用场景看，这类叶片柄直接决定吊扇运转时叶片的安装角、叶尖平面度和三片或多片叶之间的一致性。若支架折弯角度偏差过大，叶片会出现高低差、风束不均、整机抖动等问题；若孔位相对位置不稳定，装配时会产生强制拉装，长期运转后在折弯根部形成交变应力。因此建模时不能只把外形画成两块板，需要把折弯半径、板厚中性层、孔边距、两平面夹角以及扭转关系完整表达出来。

　　结构设计上，下部大面承担叶片载荷传递，孔位布置靠近板片受力区域，可降低单片连接点的局部应力；上部小面靠近电机端，负责把风叶产生的气动扭矩和离心载荷传回轮毂。中间折弯段是关键受力区，既提供叶片所需的俯仰角度，也通过扭角让叶片在旋转时形成稳定攻角。板件外缘采用圆滑过渡，避免冲压后尖角处产生应力集中；开孔边缘保留足够材料宽度，防止拧紧螺钉时孔周发生压陷或撕裂。

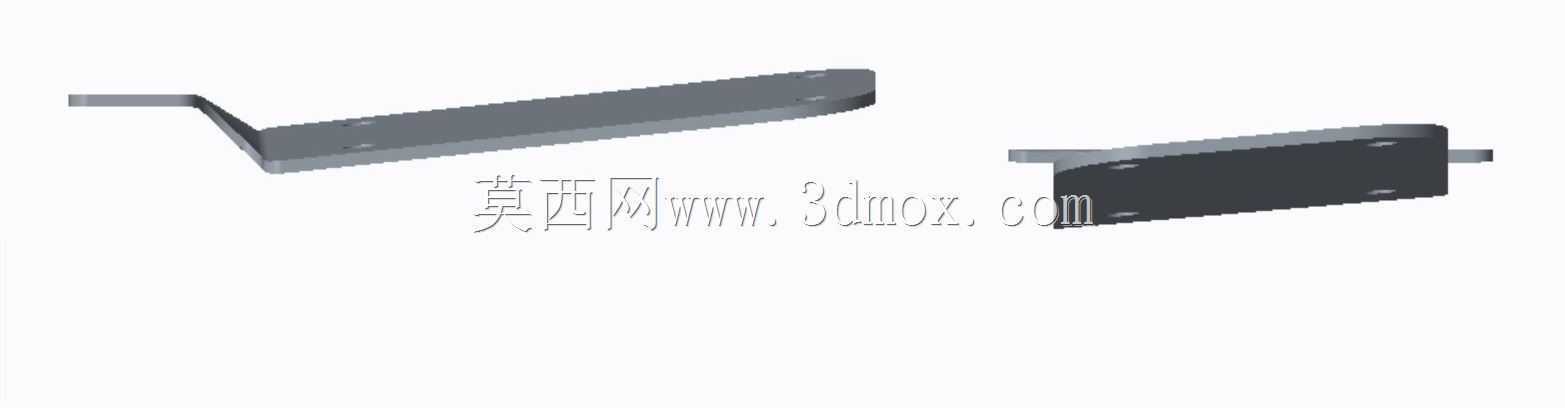

　　三维建模时可先按展开轮廓建立钣金基面，再依据叶片安装角完成第一道折弯，使上下安装面形成高度差；随后根据气动姿态要求加入局部扭转，保证上部两孔所在平面与下部四孔所在平面之间具有明确空间角度。折弯区应保留真实内R和外R，不宜用尖锐直角代替，否则后续出工程图或进行钣金展开时会偏离工艺。孔特征建议按实际通孔建立，并在装配状态下校核螺钉头、垫片、叶叉和叶片背面的干涉边界。

　　安装边界方面，下部四个孔需要与叶片孔距一致，贴合面应保持足够平面度；上部两个孔则要匹配电机轮毂或叶叉的安装节圆。支架装入后，叶片不能与电机外壳、吊杆、灯罩或相邻叶片发生运动干涉。由于吊扇旋转时零件持续承受周期性气动载荷，折弯区、孔边和板厚变化处应重点检查。对于需要小批量试制的场景，可在数模中测量展开尺寸、折弯线位置和孔位投影距离，再结合材料回弹趋势对折弯角度进行补偿。

　　该结构虽然外形不复杂，但对角度一致性和装配互换性要求较高。数模表达的重点不在装饰特征，而在两安装面的空间关系、孔系定位、折弯过渡和载荷路径。把这些几何关系建立准确后，既可用于冲压工艺评估，也可直接进入风叶组件装配校核，帮助设计人员在样机阶段提前发现叶面相错、孔位错位和运转干涉等问题。
