大涵道涡扇喷气航空发动机结构

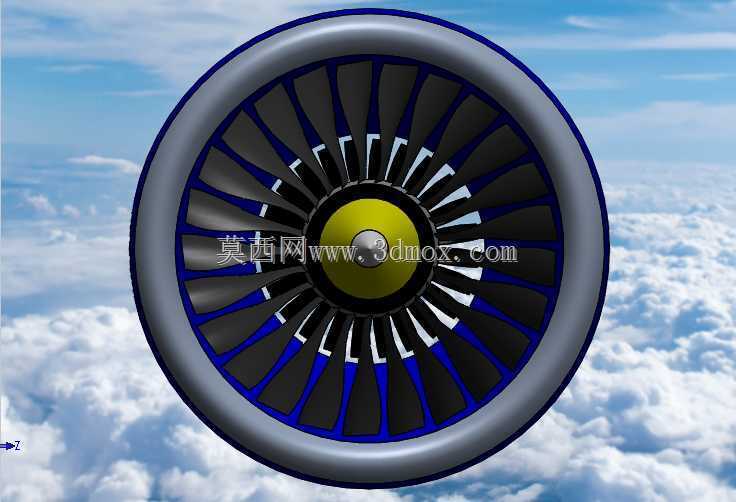

　　该作品围绕民用大涵道涡扇喷气动力装置展开，整体采用短舱外置、前端大直径风扇、内部多级压气机与后端收敛喷流通道的典型布局。建模时先以发动机轴线为装配基准，将进气整流锥、风扇盘、叶片环、外涵机匣、核心机筒体和尾喷口依次同轴约束，保证旋转部件与静止机匣之间保留合理径向间隙。前端整流锥采用平滑旋成面，用于把来流均匀导入风扇叶片通道；风扇叶片沿周向阵列布置，叶身带有扭转和弯掠特征，根部与轮盘通过榫槽式连接关系表达，叶尖外侧对应环形机匣，形成外涵气流的主要压缩与导流边界。

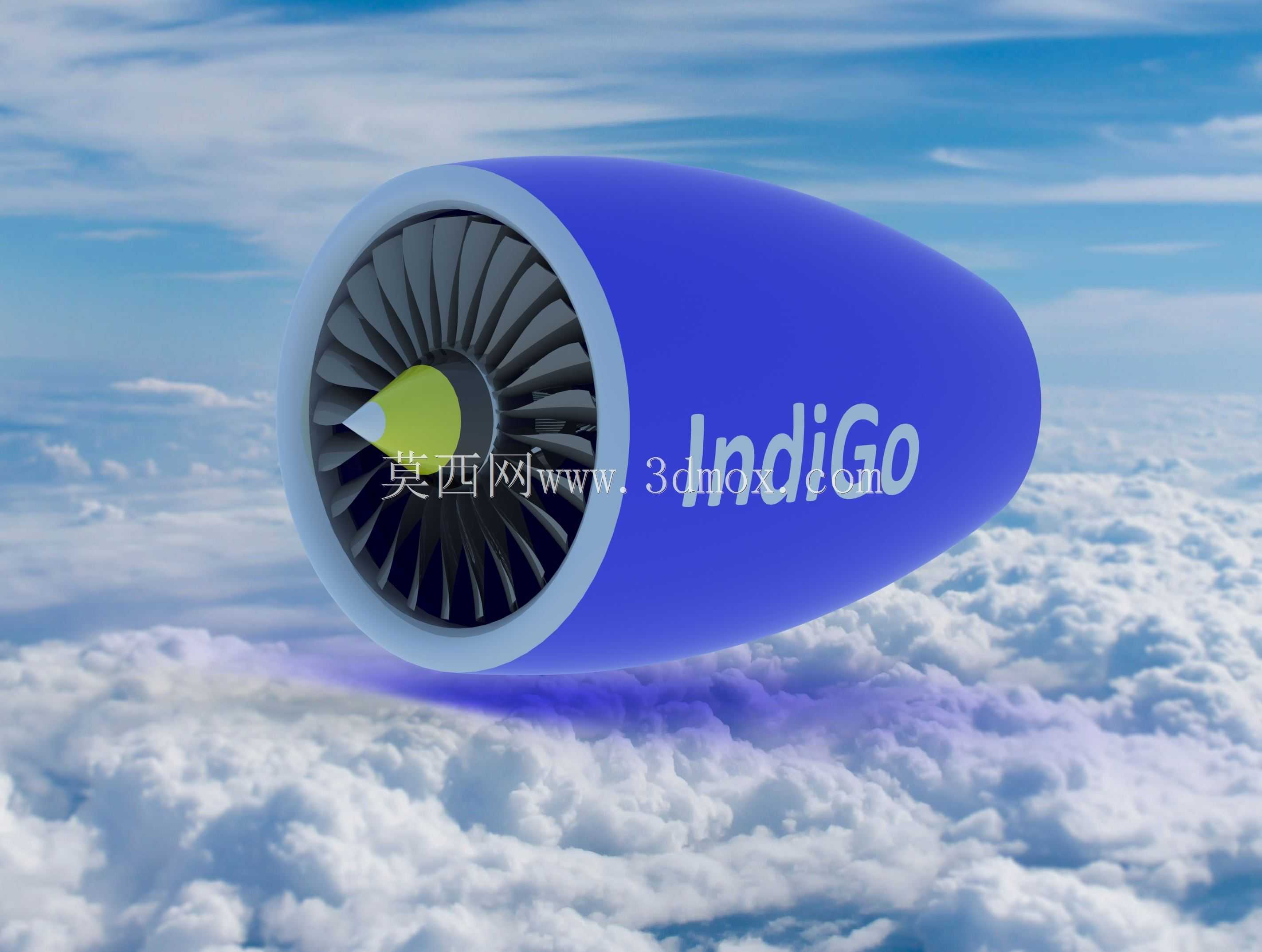

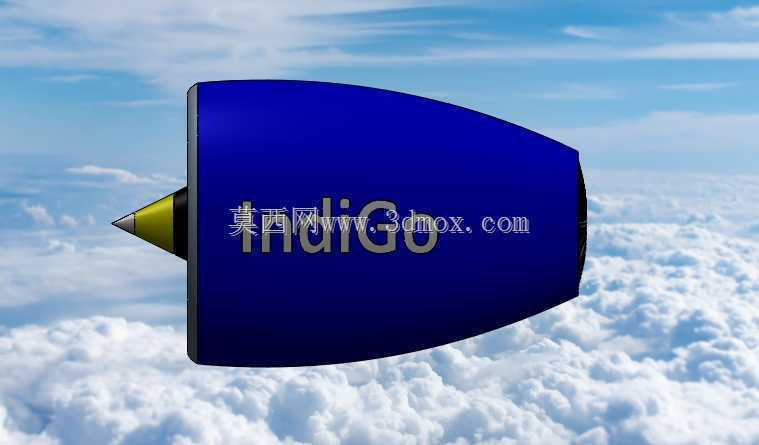

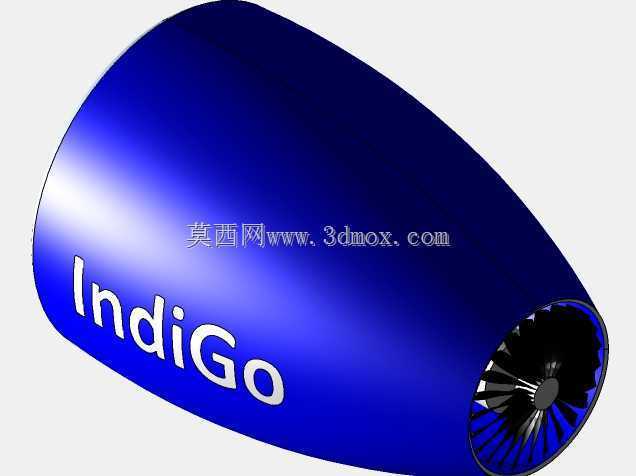

　　从实际用途看，这类结构主要用于亚音速民航飞机和大型运输机的动力系统，工作时吸入空气后由大风扇分配气流：一部分进入核心机参与燃烧循环，另一部分经外涵道直接向后加速，产生主要推力。外涵气流还承担降噪、改善推进效率和降低油耗的作用，因此短舱外形不能只追求视觉饱满，而要兼顾进气顺畅、外壁阻力和喷流混合。模型中将蓝色外短舱作为独立壳体处理，内壁与风扇叶尖之间维持环形通道，后部逐渐收束，使外涵气流与核心喷流在尾段汇合。

　　结构设计上，风扇轮盘位于整流锥后方，叶片数量和安装角按周向均布关系建立，叶片前缘朝向来流方向，后缘指向压气机侧。每片叶片的型面从根部到尖部存在弦长、厚度和扭角变化，建模时不能简单用等截面拉伸代替，否则会丢失气动外形的关键特征。轮盘中心设置轴系连接区域，用于表达风扇盘与低压转子的传力路径；外围机匣则承担包容、支撑和流道限定作用，其内径应随叶片尖部轨迹保持连续，避免出现台阶式突变。

　　核心机区域在短舱内部以筒体形式表达，虽然作品重点在外段风扇和短舱外观，但装配关系上仍需预留压气机、燃烧室、涡轮和支承结构的轴向空间。进气道唇口采用圆润截面，便于在不同迎角和侧风条件下稳定进气；短舱外表面沿轴向先扩张后缓慢收窄，既满足风扇大直径需求，也控制飞行阻力。尾喷口与短舱后端保持同轴关系，喷口边界不宜与外涵壳体发生干涉，装配检查时应沿轴线剖切确认内流道连续。

　　安装边界方面，这类发动机通常通过吊挂或短舱支架与机翼、机身承力结构连接，模型中短舱上部和核心机承力框架区域应预留安装节位置。外形尺寸的关键约束包括风扇最大外径、短舱总长、进气唇口轴向位置、尾喷口直径以及核心机轴线高度。风扇直径决定推力等级和离地间隙，短舱总长影响飞机挂点布局，喷口直径则影响排气速度和热端部件维护空间。若用于飞机总体布置，还需核对短舱与机翼前缘、襟翼、地面以及维护平台之间的间隙。

　　从建模流程看，先建立轴线和基准面，再完成回转体短舱与整流锥，可快速锁定总体包络；随后构建单片风扇叶片，利用周向阵列形成转子级；再补充轮盘、内环、机匣和尾喷口等零件。装配时应区分转动件与固定件，转动部分围绕同一轴线建立旋转自由度，静止机匣和安装节则作为支撑约束。细节表达上，叶片根部圆角、轮盘边缘、唇口厚度和尾段分模线都应保留，这些位置在工程图拆绘、干涉检查和3D打印验证时都会影响结果。

　　该结构适合用于航空发动机构造教学、飞机动力舱布置、叶片阵列建模练习以及外观方案评审。观察重点不在单个零件的复杂加工特征，而在于大涵道比涡扇发动机的流道组织、转子与机匣的同轴关系、短舱气动外形以及挂装边界。通过剖切和爆炸视图可以进一步展示风扇叶片、轮盘、内外涵通道和尾喷口之间的层次，使三维模型不仅具备展示效果，也能反映喷气动力装置的基本工程逻辑。
