KJ66航发离心压气机叶轮结构

　　这套叶轮结构对应小型涡喷发动机KJ66的离心压缩级，是整台航发进气增压段的核心做功零件，在微型航发、小型燃气轮机、教学试验台以及航模动力改装场景中承担着把轴向进入的空气加速扩压、送入燃烧室的关键作用。实际装机时，叶轮前端对接进气道喇叭口，后端与扩压器、燃烧室机匣同轴装配，中心孔直接套装在涡轮轴轴端，依靠轴肩与锁紧螺母完成轴向固定，工作转速通常处在每分钟数万转的区间，因此整个造型的几何对称性、叶片曲面光顺度直接决定转子动平衡品质与压气机效率。

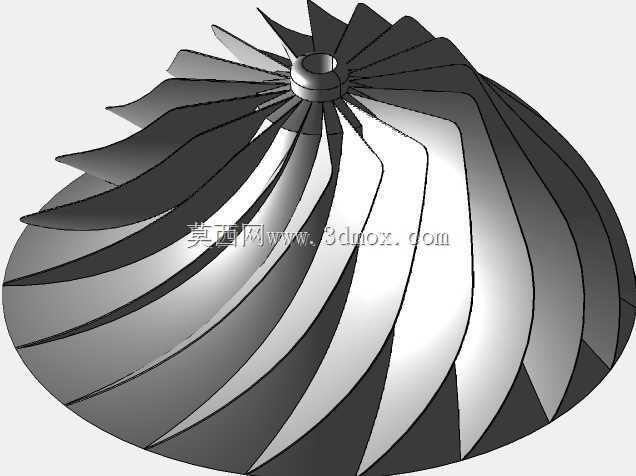

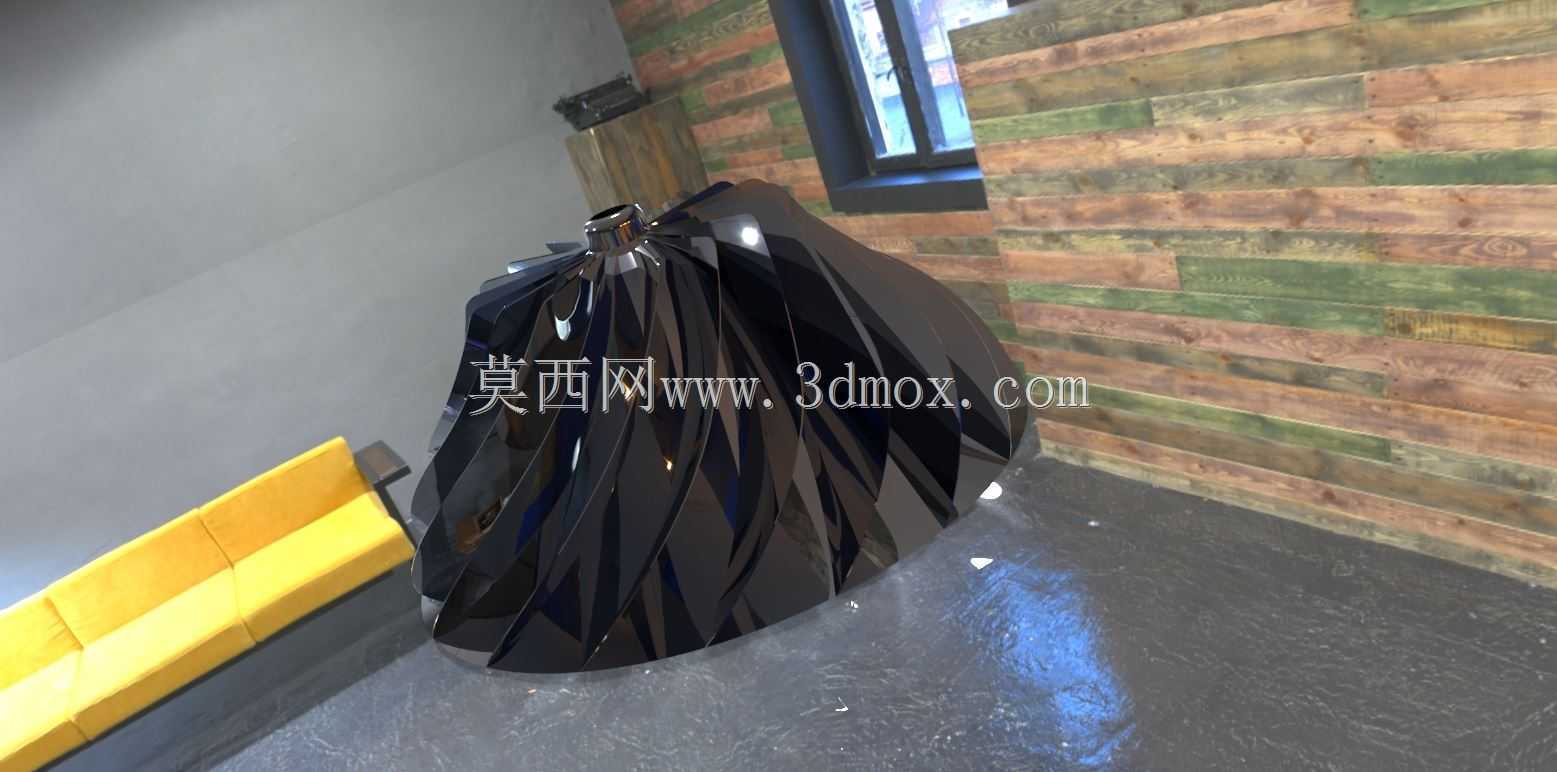

　　从结构功能上看，该零件为典型的半开式离心叶轮，轮盘从中心轮毂处向外缘呈平滑的锥弧面隆起，数十片后弯式叶片沿周向均匀阵列分布：叶片根部与轮盘曲面完全融合，叶尖朝向机匣内壁保留微小装配间隙，叶片型线从进气边的轴向导流段，顺滑扭转过渡到出气边的径向甩出段，气流进入叶轮流道后，先被叶片带动获得周向速度，再沿轮盘型面逐步转向径向，在离心力作用下持续提升压力与流速，最终离开叶轮外缘进入后置扩压器，把动能进一步转化为静压，为燃烧室提供足够压力的助燃空气。半开式结构相比闭式叶轮，省去了轮盖侧的封严摩擦风险，重量更轻、高速转动下轮盘应力更低，非常适配小型航发高转速、尺寸紧凑的使用需求。

　　建模过程中首先要锁定的是安装边界：中心轮毂的内孔直径、轴端配合段长度、端面定位台阶尺寸都要和涡轮轴的装配公差匹配，轮毂上端的凸台结构对应锁紧螺母的压紧面，不能出现轴向定位干涉；轮盘的最大外轮廓直径需要和压气机机匣的内壁间隙匹配，间隙过大会造成叶尖漏气、压比下跌，间隙过小则在高速热膨胀状态下容易发生扫膛摩擦。叶片的造型逻辑并非简单的曲面拉伸，需要先分别构建轮毂回转面与轮盖侧的假想回转轨迹，再在两个回转面之间绘制多个截面的叶型骨线，控制进气安装角、出气后弯角、叶片厚度沿流向的渐变规律：进气边区域叶片厚度偏薄，减小进气冲击损失，靠近出气边的叶根位置适当加厚，降低离心载荷下的叶根应力集中。所有叶片沿周向阵列时必须保证等分角度无累积偏差，任意单片叶片的曲面错位都会在高速转动时产生额外的不平衡量，引发整机振动超标。

　　在实际工程应用里，这类叶轮既可以作为微型涡喷发动机的原厂配套压气机部件，也能用于航空院校的发动机原理拆装实训、流体仿真教学案例，或是小型燃气轮机、车用微型涡轮动力的压气机级改型参考。设计阶段还要兼顾可制造性：如果采用五轴数控铣削加工，叶片之间的流道宽度要预留刀具进出空间，叶根过渡圆角不能小于刀具最小半径，避免加工死角；如果采用精密铸造工艺，叶片壁厚的渐变要符合铸件充型规律，避免局部过薄产生浇不足、局部过厚形成缩松。整个转子装配完成后，叶轮的端面跳动、径向跳动都需要控制在极小的公差范围内，配合两端轴承的支撑跨度，让转子的临界转速远离工作转速区间，避免运转过程中进入共振区。叶轮的曲面光顺度也会直接影响气流流动损失，型面的凹凸折角会引发局部气流分离，使得压气机喘振边界向小流量方向偏移，因此建模时所有叶身曲面都要做到曲率连续过渡，轮盘与叶片相接的位置保留圆滑过渡圆角，既降低应力集中系数，也减少流道内的气流涡旋损失。
