平头福特车用Frenzel机械增压器结构

　　这套结构面向老式平头福特发动机的动力升级场景，属于机械驱动式增压总成，主要用于在发动机原有排量基础上提高进气充量，使气缸在每个工作循环中获得更多空气，从而改善低速扭矩输出和全负荷工况下的动力响应。与依靠排气能量驱动的增压装置不同，该类总成通过传动关系直接由发动机曲轴带动，工作过程中没有明显的排气迟滞，节气门开度变化后压气能力能够较快跟随，适合复古车辆改装、经典车型修复以及非道路展示车辆的动力系统匹配。

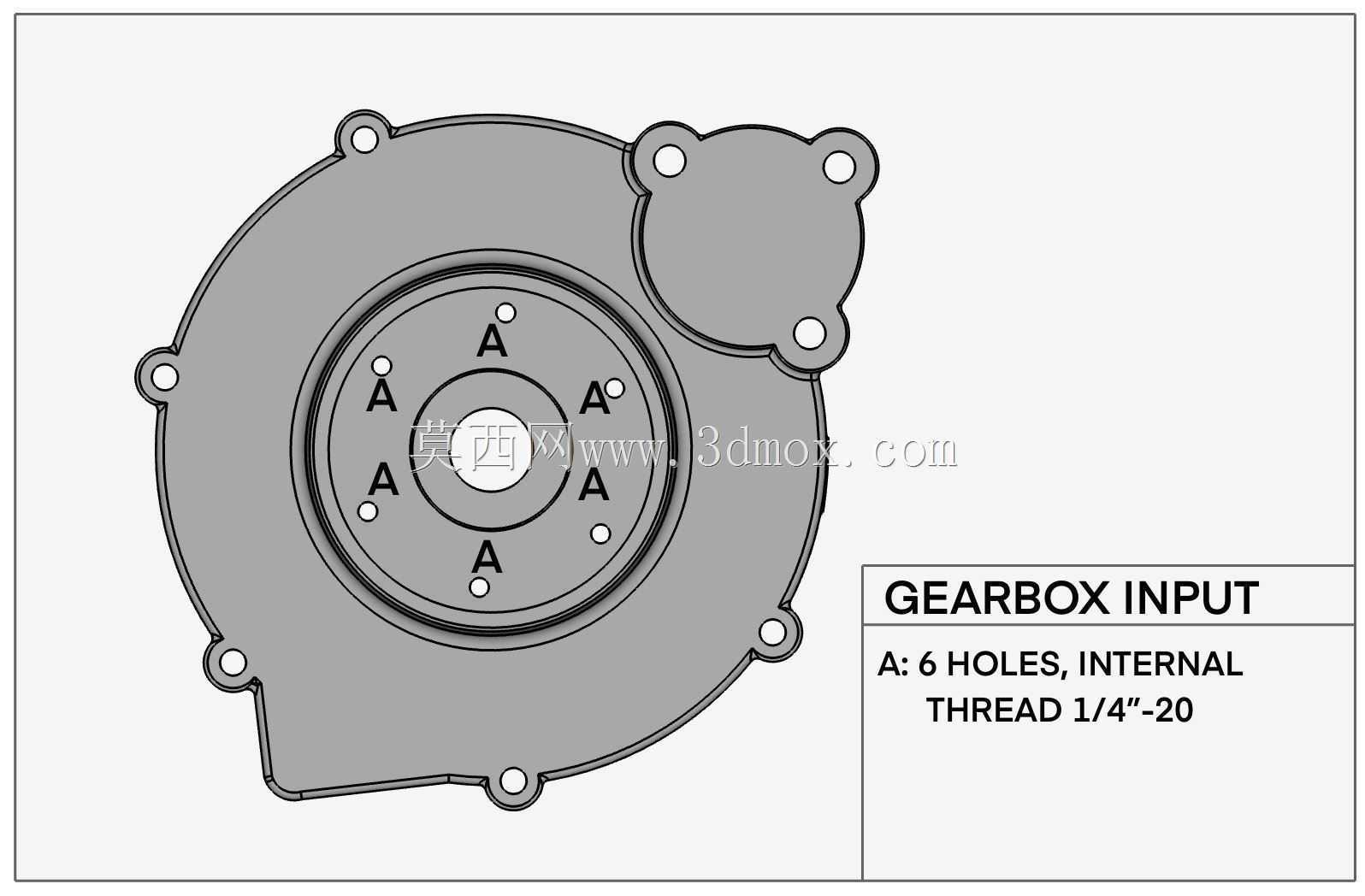

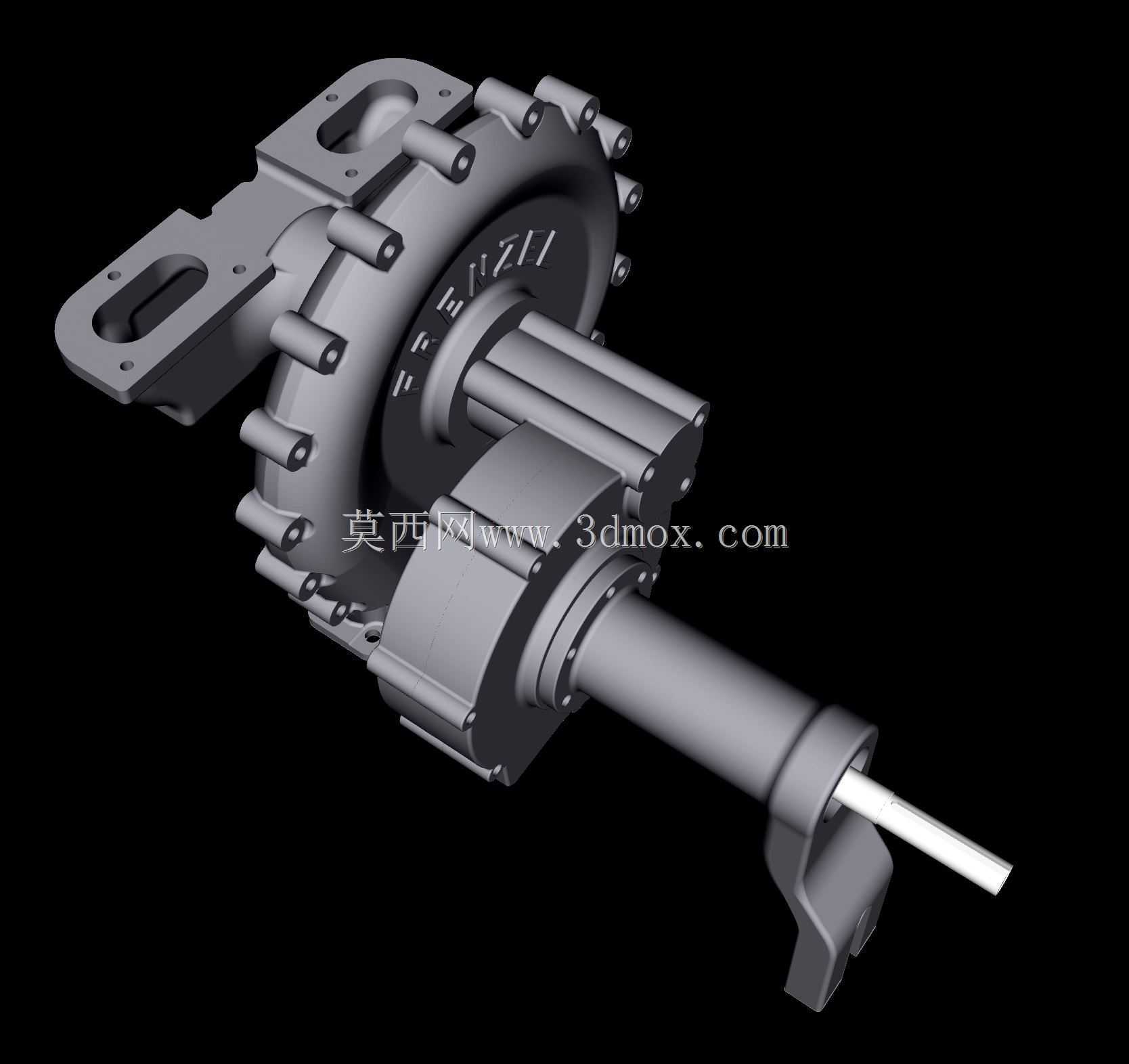

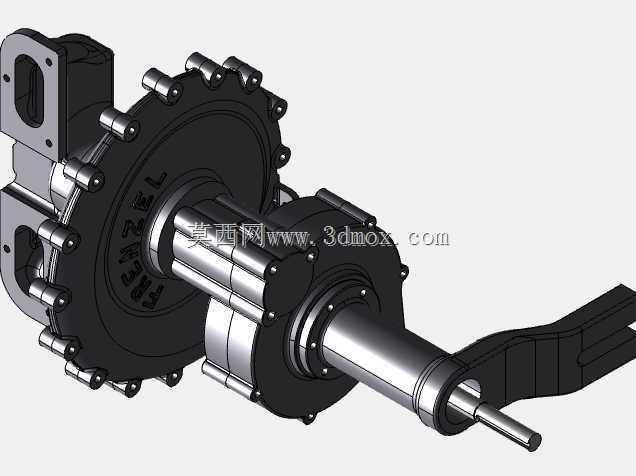

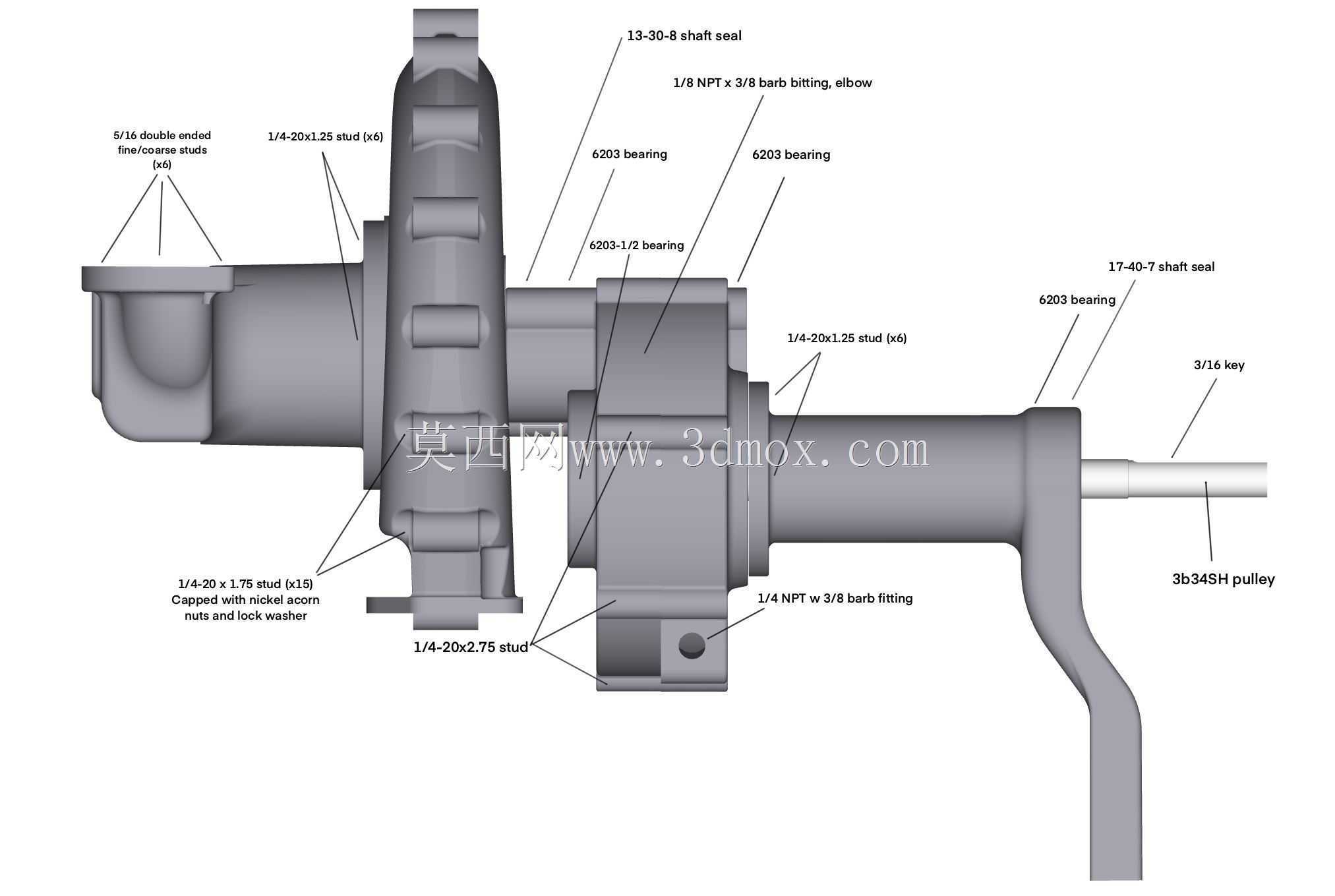

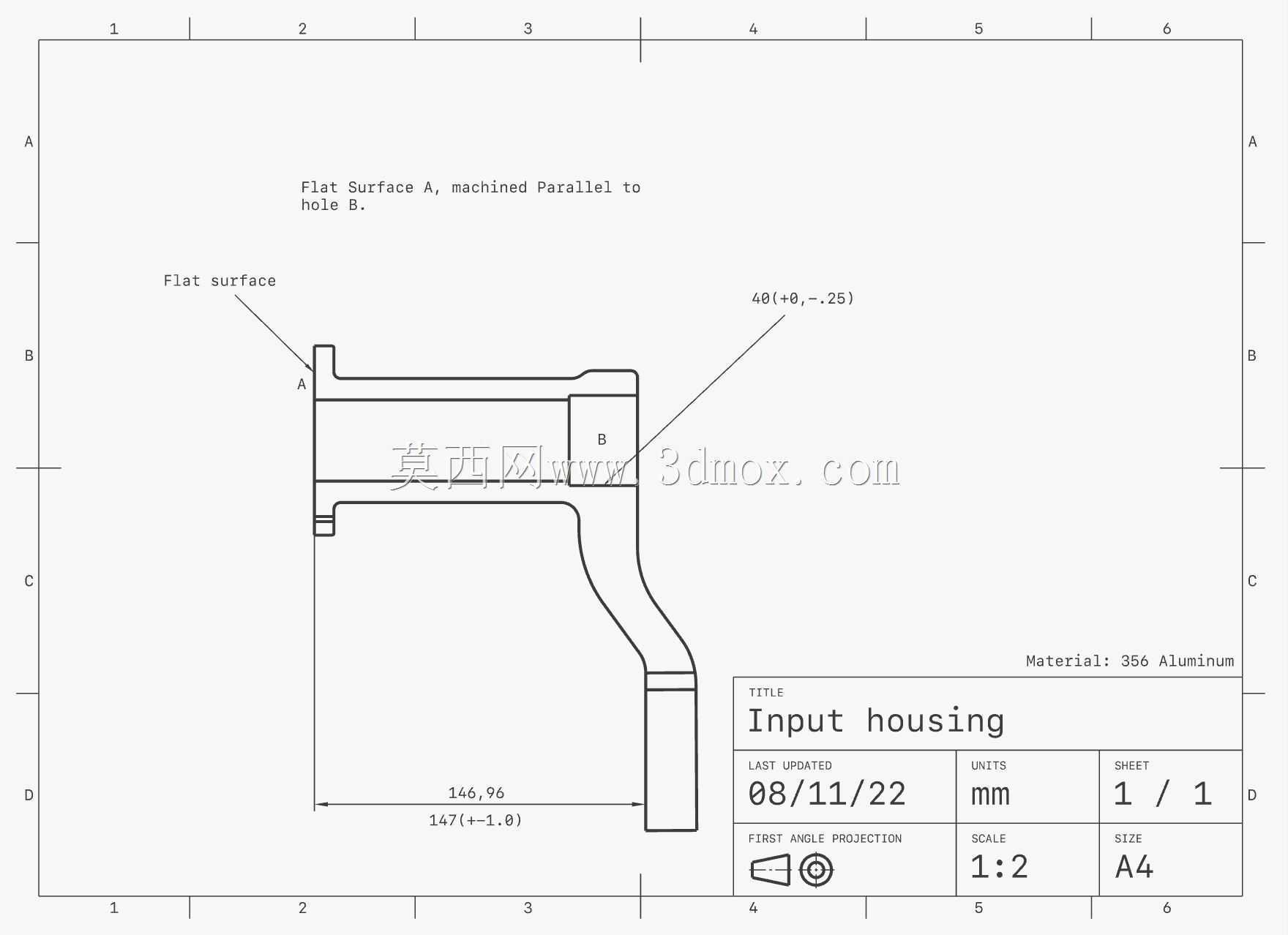

　　从整机布置看，模型完整表达了增压壳体、叶轮、转子轴、轴承支承、安装耳座、输入端连接结构和外部紧固细节。壳体采用近似蜗壳的流道形态，外部周向布置多组螺栓与加强凸台，既保证压气腔在工作压力下的密封，也为壳体壁厚变化提供刚性支撑。两侧安装耳板带有长圆形安装孔，孔位方向允许装配时进行小范围位置补偿，能够抵消支架加工误差、发动机振动位移以及皮带张紧调整带来的位置偏差。对于实车布置而言，这类耳板不是单纯的外形特征，而是决定总成能否顺利落入发动机舱边界的关键接口，建模时需要同步核对孔距、孔边距、耳板厚度以及螺栓套筒的操作空间。

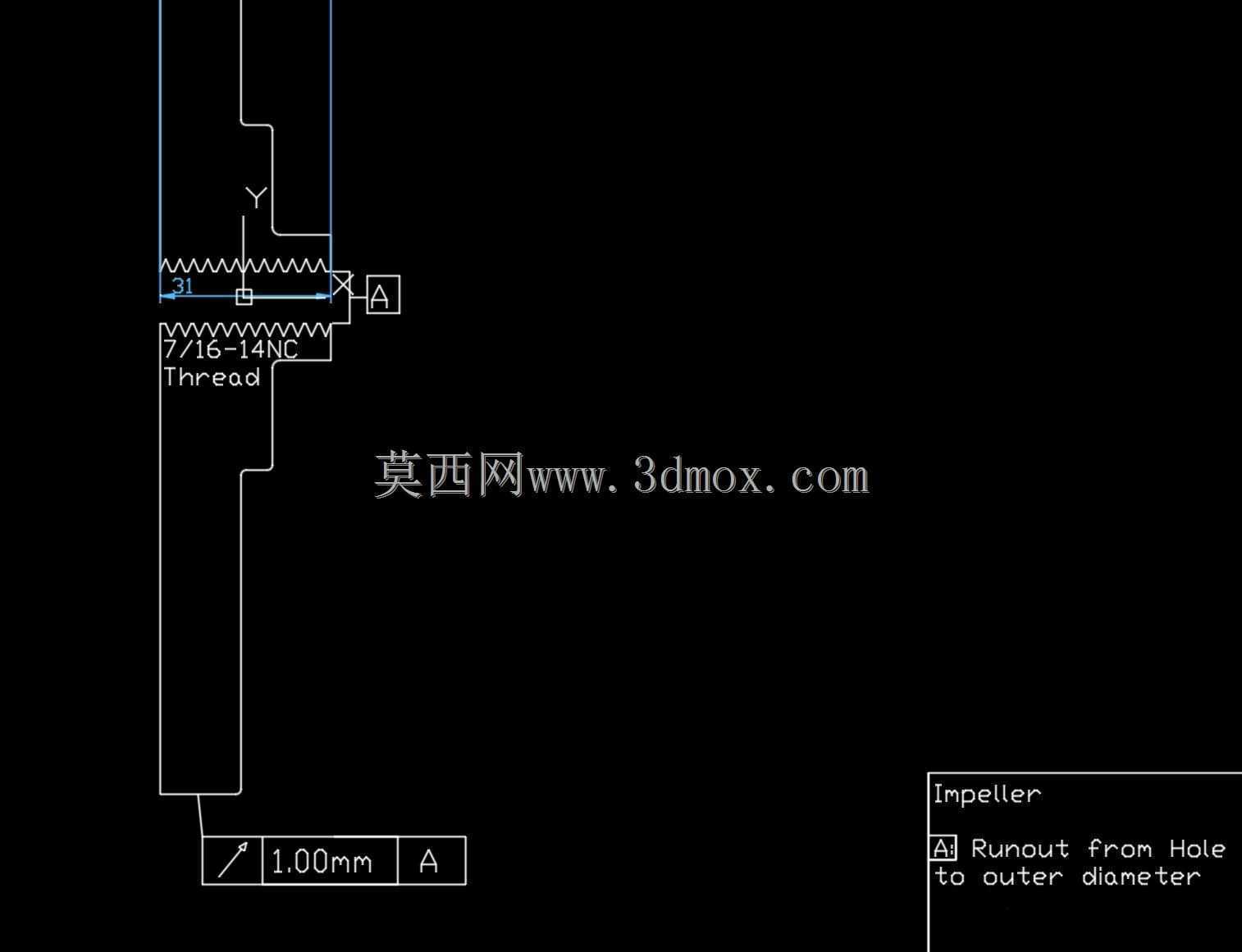

　　叶轮部分是总成的核心功能件。结构中叶轮采用适合高速压气的叶片布局，叶片沿轮盘周向分布，进气侧与出气侧之间形成连续压缩通道。工程设计上，叶轮材料倾向选用轻质铝合金，以降低转动惯量，使转子在发动机转速快速变化时更容易跟随；轮盘与叶片之间的过渡圆角不能简单按装饰特征处理，圆角不足会在高转速循环载荷下形成应力集中，圆角过大又可能侵占流道面积。模型中将叶轮、轴和支承件分开表达，便于设计者检查装配关系，也为后续进行动平衡、间隙校核和零件加工拆分提供依据。

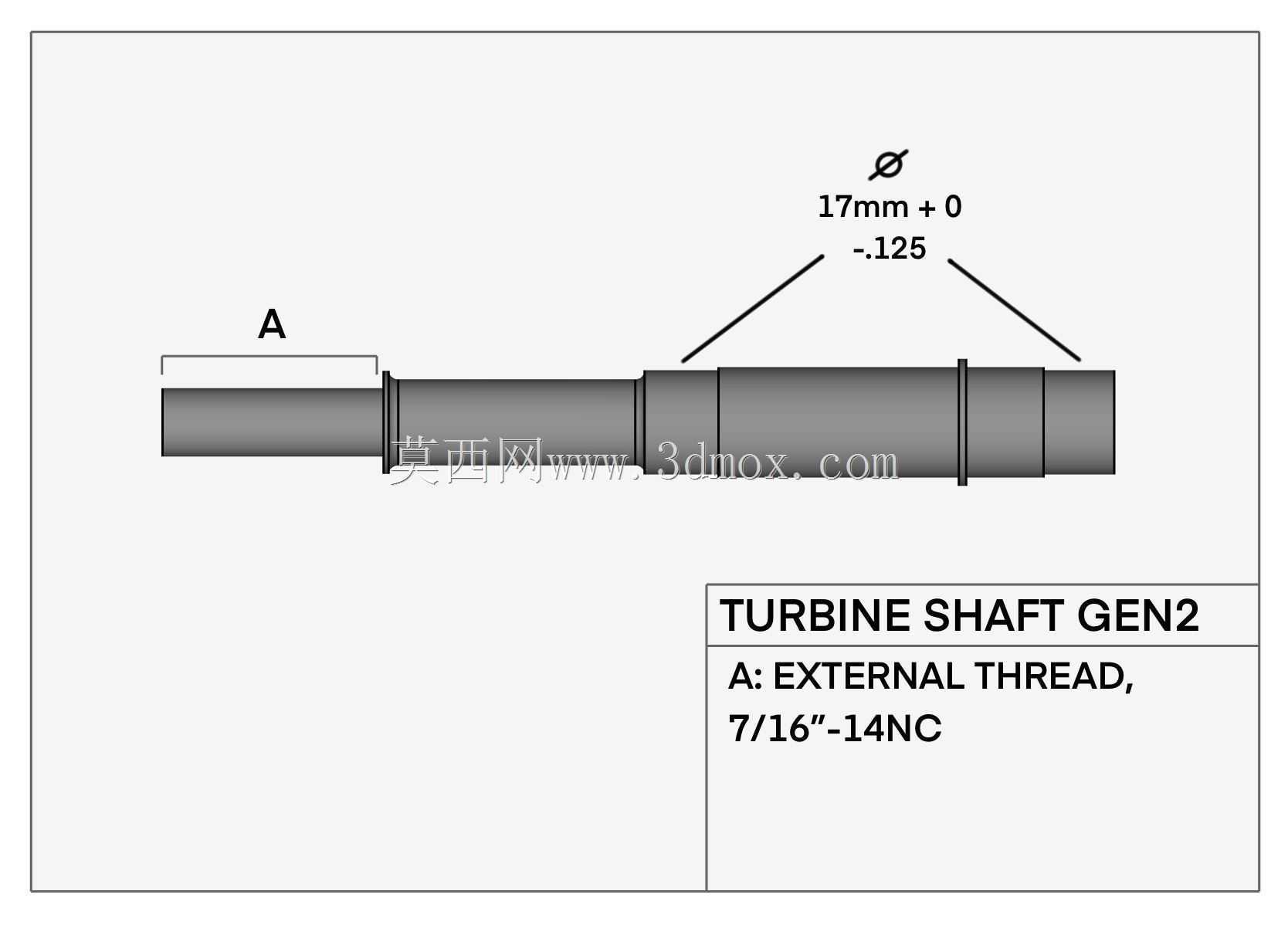

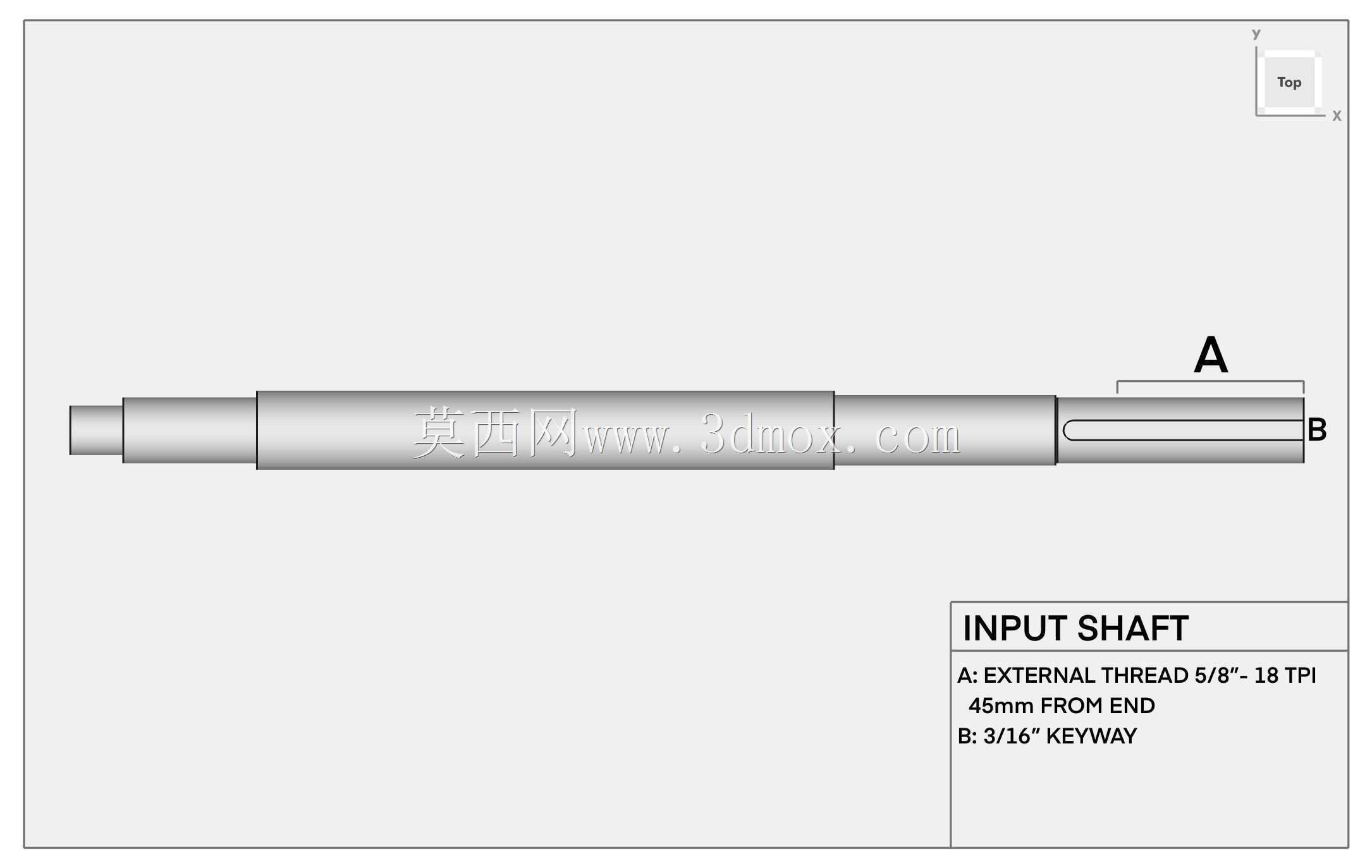

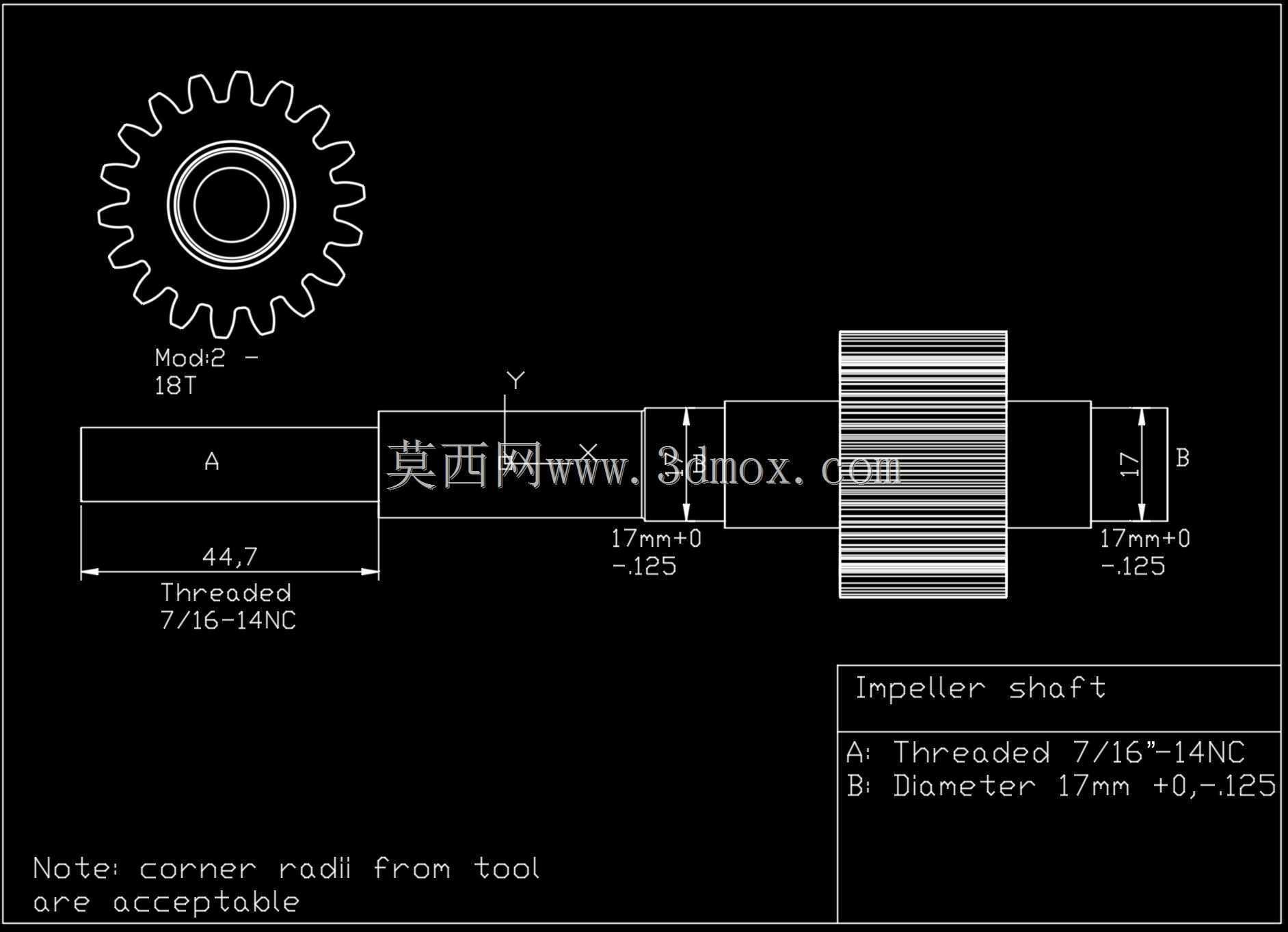

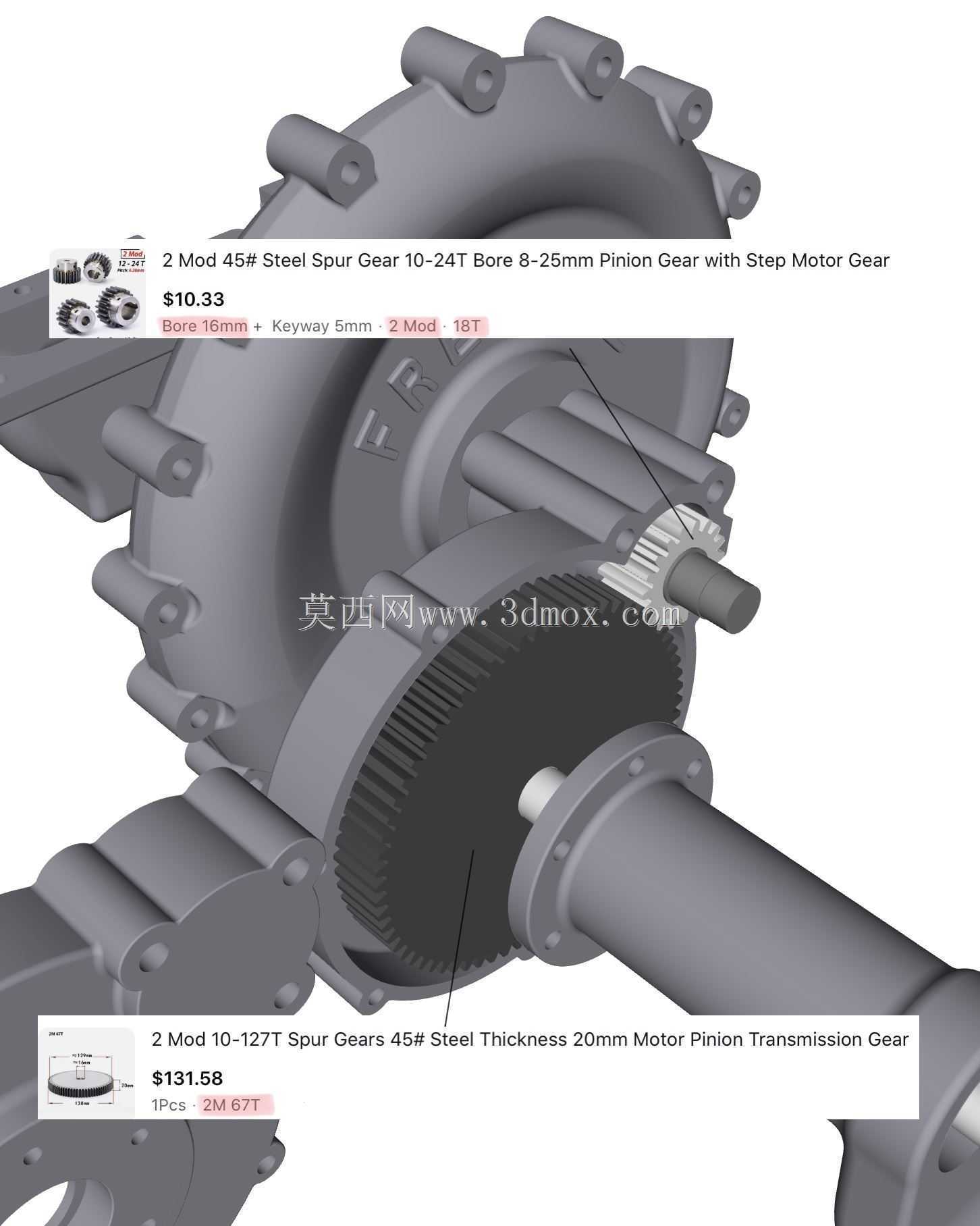

　　转子轴贯穿压气壳体并向外伸出，输入端用于连接传动轮或联轴结构。轴上设置有轴承安装位、定位台阶和密封相关结构，这些台阶直径差异承担轴向定位作用，可避免叶轮在工作中发生窜动。轴承选用高精度规格时，重点在于控制径向游隙和高速运转稳定性；轴承外圈与壳体孔、内圈与轴颈之间的配合需要结合工作温度、转速和装配工艺确定。若配合过松，长期振动后容易出现跑圈；若配合过紧，则可能导致轴承游隙消失、温升升高。轴端连接区域还需要考虑皮带拉力或传动扭矩引起的弯曲载荷，因此轴径变化处应保留平缓过渡，不应出现尖锐刀痕式台阶。

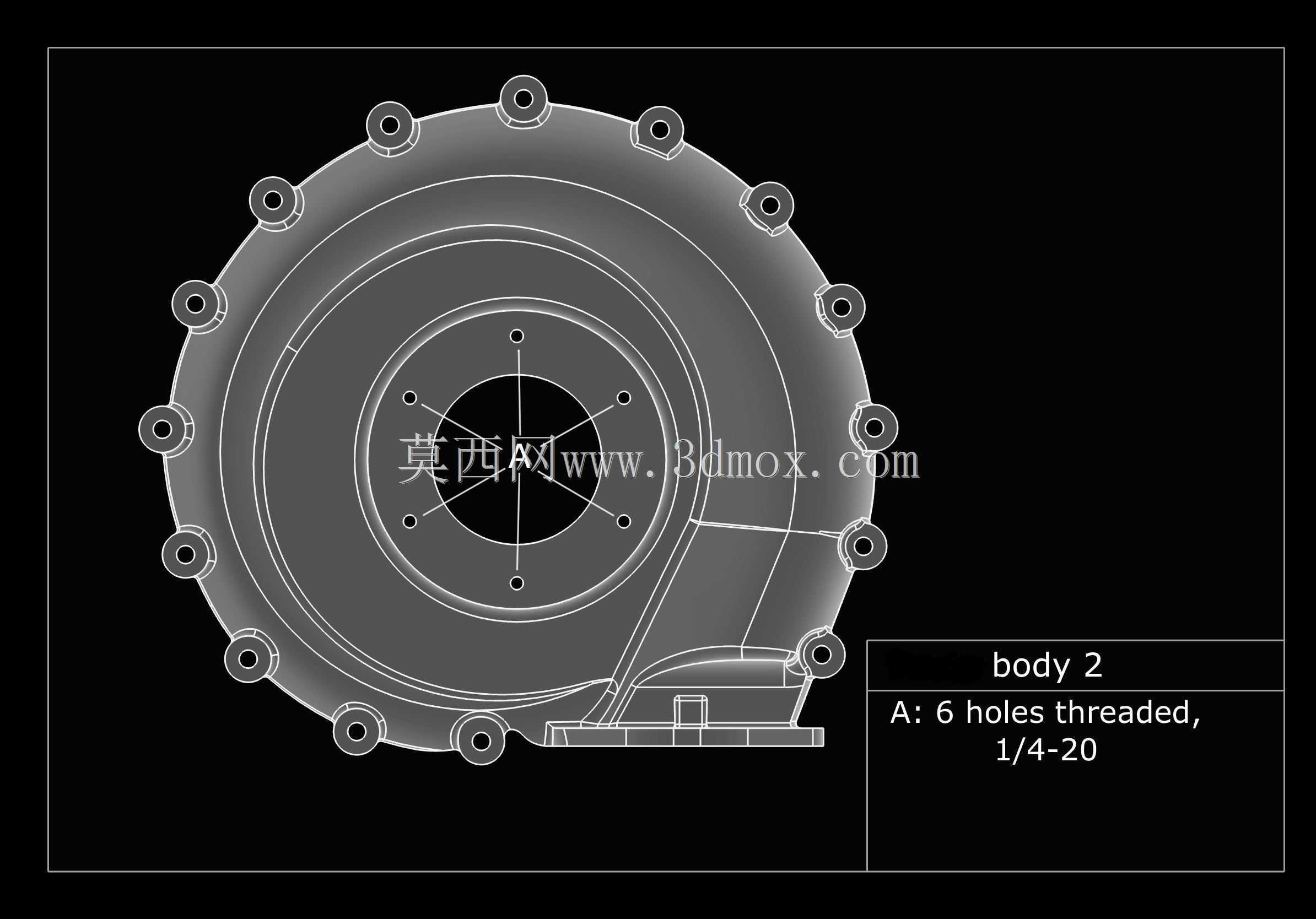

　　壳体外形并非规则回转体，而是结合流道、安装脚、螺栓塔和传动避让空间形成的复杂铸件结构。周向螺栓塔将壳体分段压紧，密封面通常布置在壳体结合面之间，装配时螺栓需要按交叉顺序逐步加载，避免单侧压紧造成壳体变形。壳体下方和侧方的凸台主要用于增强局部刚度，特别是在安装耳板与主壳体交接位置，振动载荷会通过支架反复传入，若缺少加强结构，长期使用后容易在根部产生裂纹。三维结构中这些加强筋的高度、厚度和拔模方向都应与铸造工艺相协调，壁厚也要尽量均匀，防止厚大部位产生缩松。

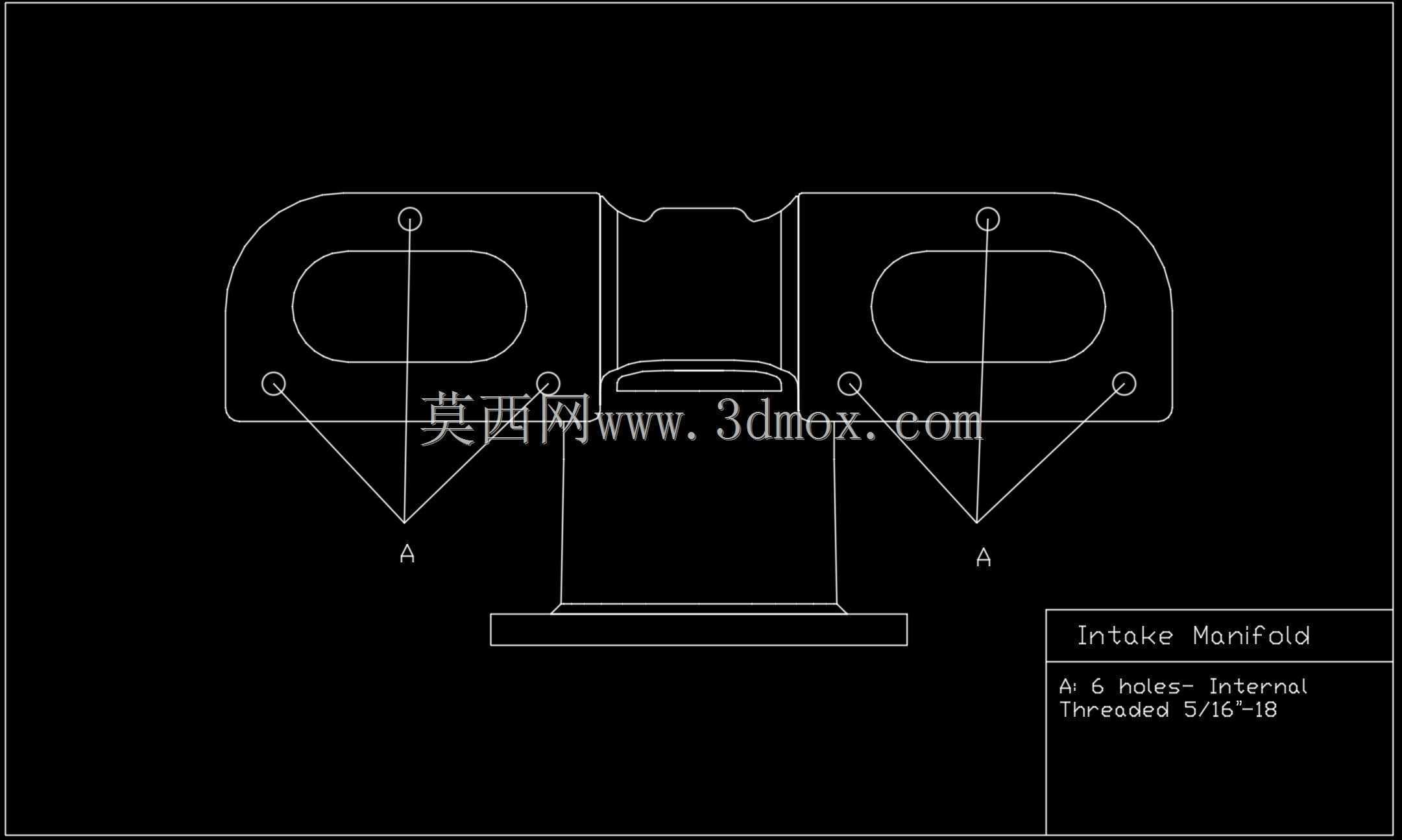

　　在实际车辆布置中，该增压总成需要占用发动机侧向或上方空间，输入端还要与皮带轮系、张紧轮和发动机曲轴带轮保持同一平面。建模时不能只观察总成本体外形，还要把安装边界向外扩展：前方要预留皮带安装和张紧调整距离，上方要考虑空气进气管路和出气接口的走向，下方要避免与油底壳、车架横梁或转向部件干涉，后侧则要核对发动机缸体、点火线束和排气歧管的热边界。由于机械增压器工作时会把进气温度抬高，周边若靠近排气部件，还需在实车设计中预留隔热或通风空间。

　　从功能实现角度看，该结构的设计思路是在有限外形尺寸内集成压气、支承、传动和安装四类功能。壳体既形成气流通道，又承担轴承座和安装支架作用；转子轴既传递扭矩，又确定叶轮与壳体之间的微小间隙；耳板既负责固定，又通过长孔吸收装配误差。各零件之间的尺寸链需要围绕叶轮与蜗壳间隙、轴承同轴度、轴端跳动和安装孔位置展开。间隙过小，热膨胀和振动后可能出现擦壳；间隙过大，则会降低压气效率并产生回流。

　　对于结构设计人员，该模型可用于经典发动机改装方案的空间校核、铸件外形评审、转子组件装配演示以及皮带驱动系统的初步布置。对于三维建模从业者，模型的价值在于复杂壳体与回转转子的组合表达：既要保证外观特征完整，也要理解螺栓、轴承位、安装孔、轴肩和流道背后的工程意义。整体结构强调可装配性、可制造性和高速运转可靠性，而不是单纯追求外形复刻。
