汽车转向系统万向节铰接接头结构

项目分类:汽车类配件 发布时间:2024-08-27 ID:768802

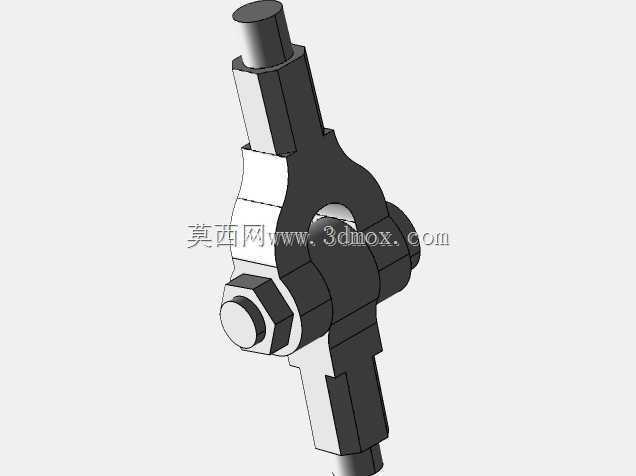

  • 汽车转向系统万向节铰接接头结构

  该铰接转向接头属于汽车底盘转向传动链路中的核心受力连接件,日常装车场景覆盖乘用车辆转向管柱下段与转向器输入轴之间的扭矩传递区段,也可在工程作业车辆的转向操纵连杆机构中作为角度补偿节点使用,核心作用是在方向盘输入轴与转向器输入端存在空间轴线夹角、且车辆行驶过程中悬架跳动带动相对角度持续变化的工况下,稳定传递转向扭矩,避免轴系因不同心出现卡滞、扭转应力集中甚至传动断裂的问题。

  从实际装车的功能逻辑来看,这类十字轴式铰接接头最突出的特性是具备双自由度摆动补偿能力:中间十字轴的四个轴颈分别嵌入两侧叉形接头的轴承安装位,两端的连接柄分别对接上游转向管柱的花键输出端与下游转向器的输入轴,当驾驶员转动方向盘时,扭矩通过一端连接柄传入叉形架,经十字轴分流后传递到另一侧叉形接头与输出柄,整个过程中两端轴的轴线夹角可在设计允许的锥角范围内自由变动,不会出现运动干涉。配套的轴颈位置预装了滚针轴承与六角锁紧端盖,端盖通过螺纹旋压在叉耳的轴承孔外侧,既可以约束滚针轴承的轴向窜动,也能预留定期加注润滑脂的维护空间,减少铰接面的磨损量。

  结构设计阶段首先要锁定的是安装边界与受力阈值:两端连接柄采用多棱柱轴段结构,区别于普通光轴,棱柱面可以和对接部件的卡槽形成周向止转配合,不需要额外加工贯穿销孔就能传递大扭矩,装配时直接沿轴向推入对接花键套即可完成预装,轴向定位依靠轴段根部的轴肩端面贴合限位,避免传动过程中接头轴向窜动脱出。中间的叉形架采用一体化锻造成型的流线型轮廓,在十字轴容纳孔的周边做了加厚凸台处理,转向工况下接头承受的瞬时冲击扭矩会直接作用在叉耳与十字轴的配合位置,加厚凸台可以把局部接触应力均匀分散到整个架体,避免叉耳位置出现应力开裂;架体外侧的非受力区域做了削边减重处理,在不降低整体结构强度的前提下尽可能减少运动件的转动惯量,让转向操纵的响应更跟手。

  外形尺寸的匹配需要严格对照整车转向舱的布置空间:整体轴向长度控制在转向管柱与转向器之间的预留安装间隙范围内,中间铰接本体的最大回转半径要校核周围的线束、制动管路、防火墙开孔的位置,保证接头在最大摆角状态下回转时不会和周边零部件发生刮碰;十字轴的轴颈直径、两端连接柄的对边尺寸都要和对接部件的接口参数完全对应,六角端盖的对边尺寸预留标准扳手的操作空间,后期维保阶段不需要拆解周边总成就能直接完成锁紧与润滑作业。

  实际建模过程中需要重点处理几个配合细节:一是十字轴四个轴颈和滚针轴承内圈的配合公差要选过渡配合,既保证轴承外圈和叉耳孔压装后无松动,也能让十字轴轴颈在轴承内灵活转动;二是两侧叉形架的开口槽宽度要和十字轴的轴向长度匹配,装配后十字轴端面和轴承内圈端面保留微小的轴向间隙,补偿温度变化带来的热胀冷缩量;三是两端棱柱连接柄的棱边做小倒角处理,装配时可以起到导向作用,也避免锐边划伤对接部件的配合面。这类接头在整车台架试验中需要反复完成数十万次转向摆动循环,结构的耐磨性能、抗冲击性能直接决定转向系统的操纵可靠性,建模时所有受力截面的圆角过渡都不能省略,避免应力集中带来的疲劳失效风险。
