车载线束对接塑壳插座结构

　　该塑壳插座主要面向车载低压线束的板端与线端过渡连接场景，常见于车身控制器、继电器盒、仪表配电模块以及小型电气执行机构的接口位置。实际装车环境中，连接器既要承担多根信号或电源回路的物理对接，也要承受发动机舱、仪表台内侧或车门线束区域带来的振动、温度循环和插拔偏载，因此壳体结构不能只看作简单的塑料方块，建模时需要把插接导向、端子限位、安装固定和周边避让同时考虑进去。

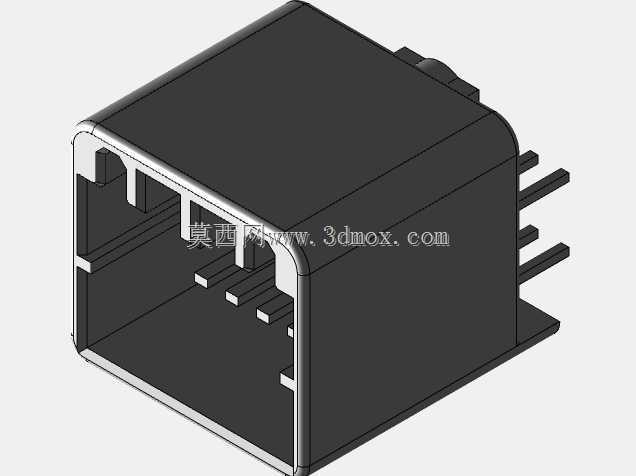

　　从外形上看，主体为近似矩形的黑色绝缘壳体，前端设置较大的开口腔体，用于容纳对插公端或线束端胶壳。腔体内部并非等宽空槽，而是布置有多道纵向隔筋和横向挡边，这些结构在真实零件中承担端子腔分隔、防误插、增加爬电距离以及提高壳体刚性的作用。侧壁厚度在开口边缘处通过圆角和局部加厚过渡，可减少注塑成型时的缩水风险，也能在反复插拔过程中避免口部开裂。模型中可见腔体内部若干凸起与台阶，对应端子插入后的止退位置和锁止配合面，设计时需要与端子料带、金属插针以及对插件锁扣保持一致的配合链。

　　壳体侧面伸出多根平行针脚，属于板端焊接或压接连接的典型布置。针脚间距、伸出长度和根部塑胶封胶区域直接决定PCB布局边界。若针脚过长，运输和波峰焊过程中容易偏摆；若根部包裹不足，则可能出现密封不良、焊锡应力传递到壳体内部等问题。建模时应将针脚作为独立金属件处理，保留其与塑胶壳体之间的装配关系，而不是简单合并成实体，这样后续检查干涉、生成工程图和核对焊接孔位时才更接近实际生产状态。

　　壳体底部带有侧向延展的安装翼板，翼板上可设置螺钉孔、定位柱或卡扣让位结构。该类结构用于将连接器固定在PCB边缘、塑料支架或钣金安装面上。安装边界需要重点关注三个方向：一是前端对插方向上要预留手指或工装插拔空间，避免对插件与周边电容、继电器、线束扎带发生碰撞；二是针脚伸出侧要与PCB板面保持规定距离，保证焊接后壳体不压伤元件；三是底部翼板与安装面之间要有定位基准，防止振动中连接器绕针脚产生微动。

　　在结构设计思路上，这类连接器通常先依据回路数量确定端子排布，再反推壳体宽度、腔体深度和隔筋位置。前端开口需要设置导入斜面，使对插件在轻微偏心时仍能顺利滑入；腔体内防呆特征应避免对称布置，防止不同线序的接插件误插。外壁可根据需要增加加强筋，但筋位不能侵入对插包络，也不能造成外壁缩痕。靠近针脚出口的位置通常保留较平整的封胶面，以便模具抽芯和后续气密性控制。

　　从使用功能看，该零件的核心不是承载大载荷，而是保证多路电气连接的位置稳定和绝缘隔离。车辆运行中，线束会随车身振动产生拉拽，连接器口部、端子锁止点和PCB针脚焊点构成力传递路径。若壳体缺少根部加强，应力可能集中到焊脚；若腔体内锁止面过浅，端子容易后退造成接触不良。因此三维结构中需要明确对插深度、端子肩部支撑面、针脚根部固定段以及外壳止挡面之间的尺寸关系。

　　建模检查时，可沿对插轴线建立剖面，重点查看内腔隔筋是否连续、针脚是否穿过对应端子腔、对插件进入后是否与翼板或侧壁干涉。外形尺寸方面，矩形主体的高度受端子长度和弯曲半径约束，宽度由极数和针脚间距决定，深度则需覆盖端子接触区与锁止区。安装翼板展开后会增加侧向占用，在整车或电控盒布置时不能只按主体外框预留空间，还应把螺钉头、定位柱、焊接区域和线束弯曲半径一并纳入边界。

　　对于模具实现，壳体开口朝向前方，针脚穿入方向和底部翼板可能形成多向抽芯需求。内腔隔筋较深时，要保证拔模斜度，避免脱模拉伤；外壁转角采用圆角过渡，既改善塑胶流动，也降低应力集中。针脚与塑胶之间属于嵌件注塑或装配关系，模型中保留清晰的接触面和避让间隙，有利于后期核对模具封胶、端子保持力以及装配公差。整体结构紧凑，适合作为车载电气连接系统中的板端插座进行结构评审、布置校核和对接方案验证。
