FPV飞行追踪载具流线机身结构

　　该结构围绕第一视角飞行追踪任务展开，整体采用细长流线型封闭机身作为承载主体，前端收窄形成尖锥整流外形，中段设置半透明座舱罩，内部预留飞手人偶、相机云台、姿态调节机构及相关机载部件的安装空间，机身尾部保持圆柱过渡，主要用于降低飞行过程中的迎风阻力，并为机载追踪设备提供稳定、连续的安装基准。

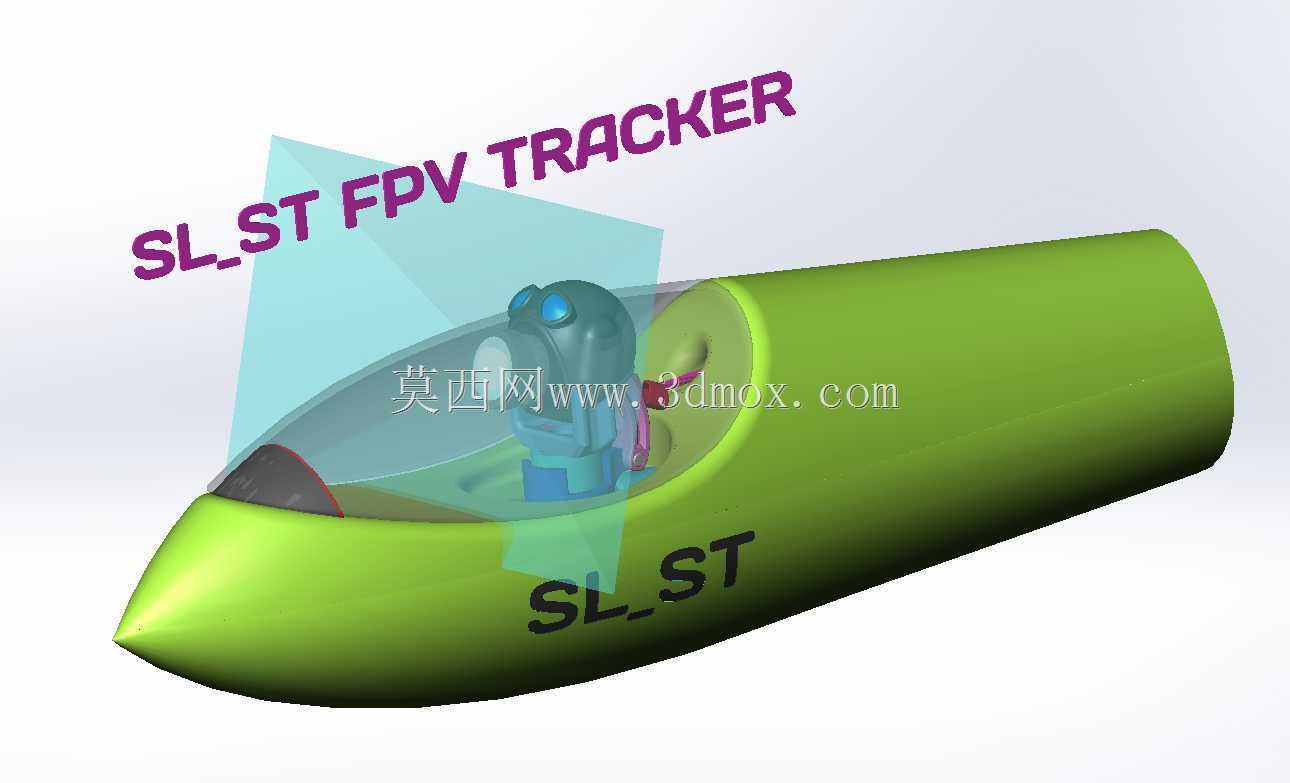

　　从实际使用场景看，这类载具结构适用于FPV飞行验证、相机追踪平台调试、头部跟踪联动测试以及小型机载设备布局校核。机身内部并不只是单纯放置模型人偶，而是把观察视角、相机指向、跟踪器安装位置和飞行姿态之间的关系放在同一空间中处理。前端透明罩区域承担视野边界定义作用，设计时需要保证镜头或观察点向前下方具有足够视场，避免机身侧壁、罩体边框和内部支架遮挡关键视角。图中以半透明视场面表达追踪覆盖范围，能够直观检查相机或头部跟踪装置在机身坐标系中的有效角度，便于在结构细化前发现视线干涉。

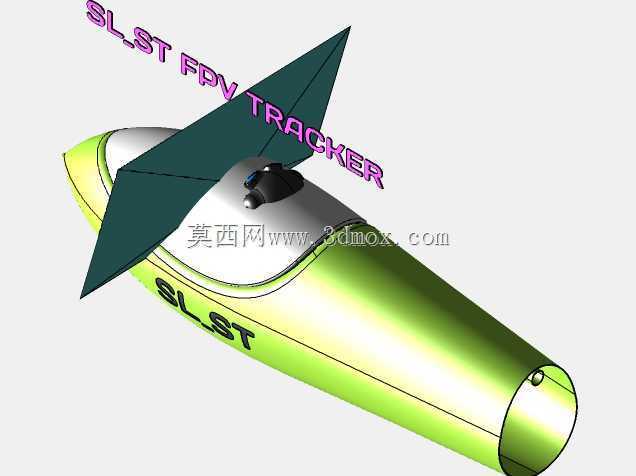

　　机身外形采用尖头、鼓腹、渐扩后段的组合方式，这种处理兼顾了气动外形与内部容积。尖锥前端有利于分割来流，减少正前方阻力；中段最大截面靠近座舱和设备区，可容纳相机、支架、舵机或万向调节组件；后段圆柱区域便于与动力段、尾撑或电池舱进行接口衔接。建模时外壳曲面需要保持连续，座舱罩与机身蒙皮之间应设置明确搭接边界，罩体边缘不宜直接与机身曲面零厚度贴合，实际结构中应预留胶接边、螺钉座或卡扣槽，以便后期装配和维护拆卸。

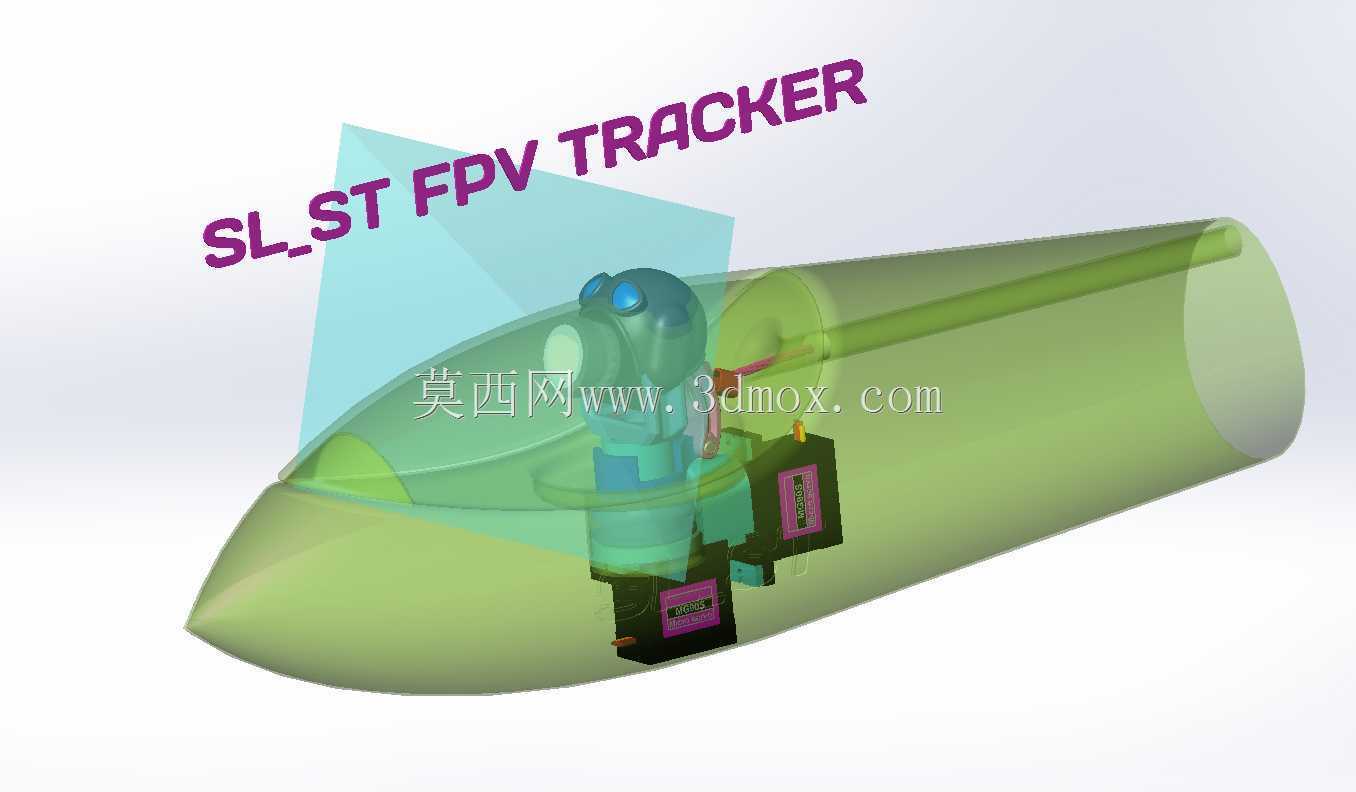

　　内部功能分区上，座舱前部对应视角采集区，中部对应人偶或姿态参考件，下部及侧部可布置相机支架、万向架和跟踪器模块。相机支架不应孤立设计，而要与机身纵向基准、重心位置和减振空间共同考虑。若追踪相机需要随头部跟踪器联动，支架转动中心应尽量靠近镜头光轴或设备重心，减少转动时产生的偏心载荷。万向架周围需要保留俯仰、偏航动作余量，尤其在透明罩内侧，应校核极限角度下支架、线缆和罩体之间的最小间隙，避免飞行振动后出现摩擦或卡滞。

　　安装边界方面，机身外壳提供主要承托轮廓，内部设备宜通过横向隔框、底部滑轨或局部加强柱与壳体连接。相机支架和跟踪器模块对姿态稳定性较敏感，安装面应选择刚度较高的区域，不宜固定在薄蒙皮中央；若必须利用侧壁安装，应在内部增加加厚凸台或蜂窝式加强筋。电池、电调等质量较大的部件应靠近机身几何中心布置，使整机重心落在设计区间内，追踪相机和头部跟踪装置则围绕视野中心进行微调。线缆走向可沿机身内侧下缘或侧部线槽布置，在万向架活动范围内保留弯曲半径，不能让线缆牵拉转动部件。

　　从结构建模思路看，先建立机身中心线和最大截面，再通过放样形成外部壳体，能够快速控制长细比、座舱开口和尾部接口。座舱罩作为独立透明件，需要单独给出厚度、分模线和安装边；内部支架则按照设备包络体进行反推设计，先确认相机视锥、跟踪器转动范围和维护拆装路径，再补充筋板、孔位和紧固件。机身下部可设置检修口或设备舱盖，便于调整相机角度、更换跟踪模块和整理线缆。若后续用于真实飞行验证，还应在外壳内壁对应支架位置加入局部加强区，并在机头、机腹等易触地位置考虑耐磨或可更换结构。

　　该模型的价值在于把FPV追踪载具的气动外形、视场范围、云台动作和设备安装关系集中呈现出来。结构设计人员可据此继续细化机身隔框、透明罩固定方式、相机减振方案和跟踪器联动机构，也可在同类小型飞行平台设计中作为视野校核与人机空间布置的参考。
