单排表面贴装USB3.0接口连接器结构

项目分类:通用五金配件 发布时间:2024-08-27 ID:769104
  • 单排表面贴装USB3.0接口连接器结构

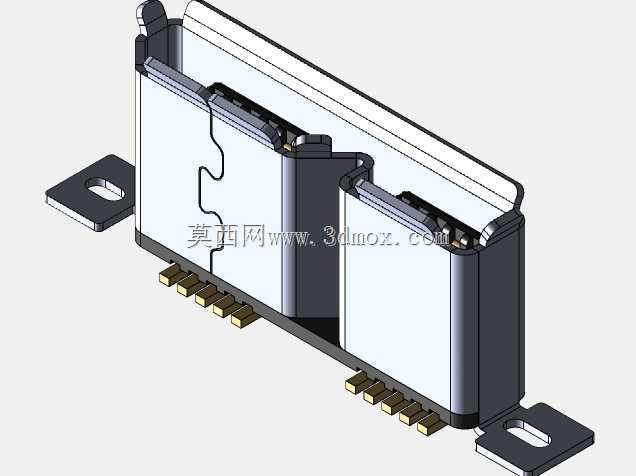

  这款板端高速接口件主要面向消费电子、工业控制主板、外置存储设备以及便携检测仪器的外置IO拓展场景,在整机结构里承担USB3.0规格的数据传输与供电对接职能,日常选型时常被布置在设备壳体侧边的接口开窗位置,不需要额外在PCB上开设穿孔,适配回流焊的全板表贴组装工艺流程。从结构设计逻辑来看,整件采用双端口并排布局,两个接口腔体独立分隔,中间的隔断筋既可以避免相邻插头插拔时出现互相干涉,也能对插入的公头形成侧向限位,减少长期使用后接口松旷的概率。外围的金属屏蔽壳采用折弯扣合结构,壳体两侧向外延伸出带安装孔的固定耳,固定耳上的开孔对应整机壳体或者PCB加固位的锁付点位,当用户频繁插拔U盘、数据线这类外接配件时,

  插拔产生的侧向冲击力可以通过固定耳直接传递到整机机架或者PCB的加固区域,不会全部拉扯表面贴装的焊脚,大幅降低焊盘脱落、针脚虚焊失效的风险。接口内部的胶芯基座采用耐高温绝缘材质,适配回流焊过程中的高温工况,不会出现基座变形、针脚偏移的问题;接触端子采用单排排布,底部的贴装焊端整齐伸出胶芯下方,焊接时每个端子的焊端都和PCB表面焊盘完全贴合,针脚定义完全遵循USB3.0的传输规范,既可以向下兼容USB2.0设备的接入,也能满足高速数据传输时的信号屏蔽要求,金属外壳全程包裹信号端子区域,能够减少板卡内部其他高频电路对USB信号的电磁干扰,避免出现传输丢包、外接设备识别异常的问题。建模过程中优先还原了实际量产件的所有装配边界:

  首先明确接口本体的总宽度、高度以及纵深尺寸,两个接口的内腔尺寸严格匹配标准USB Type-A公头的插入公差,内腔两侧的导向倒角做了还原,公头插入时可以顺着倒角滑入对接位置,不需要精准对位就能顺利插合。底部两排贴装端子的间距、每个焊端的长宽尺寸都按照行业通用表装封装规格绘制,硬件工程师在绘制PCB封装时可以直接参考模型的点位排布,不会出现封装和实物不匹配、焊盘对位偏移的问题。两侧伸出的固定耳位置、耳片上安装孔的孔径与孔位坐标也做了1:1还原,结构设计师在做整机壳体开孔时,可以直接把模型调入装配体,核对壳体上接口开窗的大小、位置以及固定螺丝的锁付空间,提前规避插头插合后和壳体外壁干涉、固定螺丝没有工具操作空间这类常见装配问题。

  和传统穿孔式USB连接器相比,这种无固定柱的全表面贴装设计不需要在PCB上加工端子穿孔,电路板布线时背面的走线空间不会被穿孔占用,高密度板卡的布线自由度更高,组装时也不需要额外安排人工进行波峰焊或者手工补焊,整条SMT产线可以一次性完成所有表贴元件的焊接,组装效率更高。在实际设备布局里,这类连接器常被用在桌面式数据采集模块、工业触控一体机、移动固态存储设备、外置硬盘盒这类产品上,设计时除了核对连接器本身的安装占位,还要预留出公头插入后的纵深空间,避免设备内部其他元器件挡住插头的插入路径,同时金属外壳的接地焊盘要和PCB的接地网络可靠连接,让屏蔽壳的接地连续性得到保障,进一步提升高速传输时的抗干扰能力。模型完整还原了屏蔽壳的折弯扣合缝隙、胶芯的分层结构、端子的折弯形态以及固定耳的安装细节,没有对关键装配特征做简化处理,结构工程师在做干涉检查、硬件工程师核对封装、工艺人员评估焊接治具的时候,都可以直接获取准确的三维尺寸参考,不用反复对照二维规格书手动换算点位,能有效缩短前期接口选型和结构核对的周期,减少打样后出现装配 mismatch 的返工概率。
