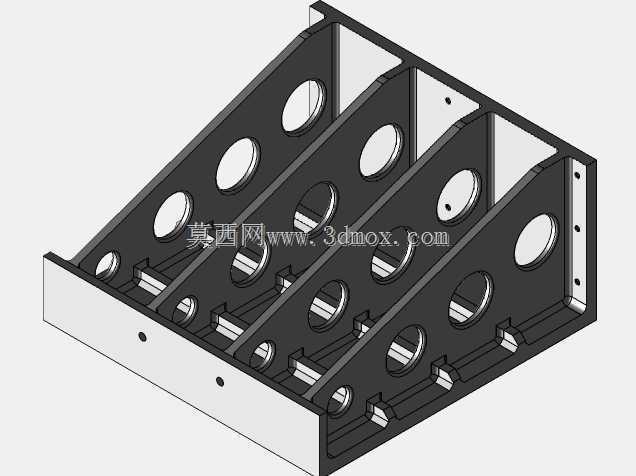

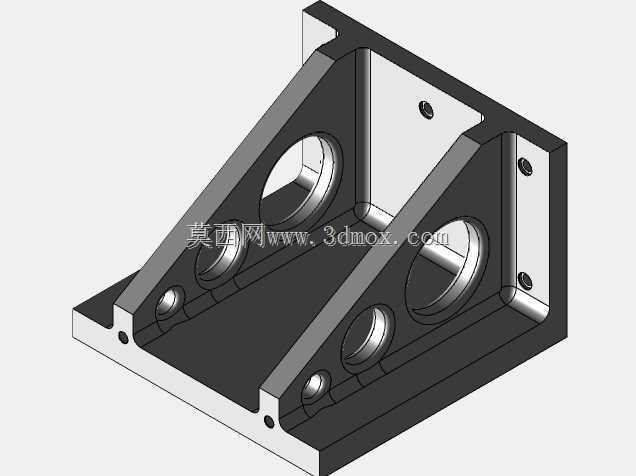

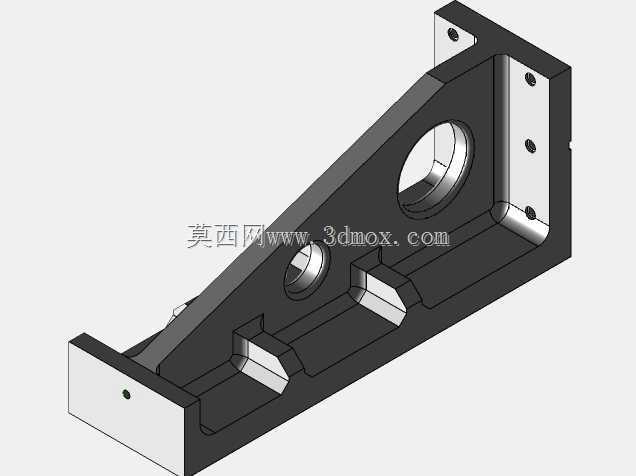

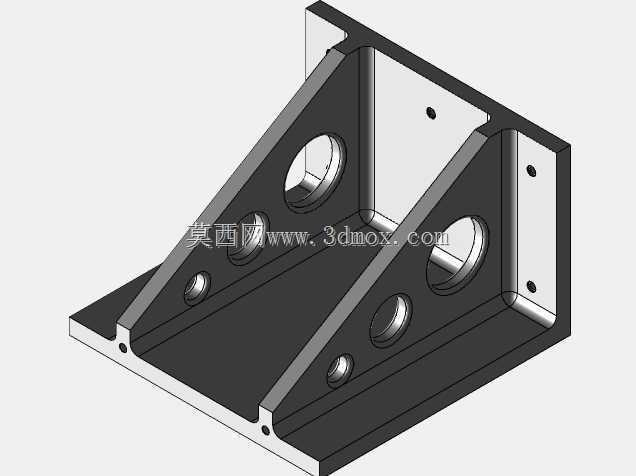

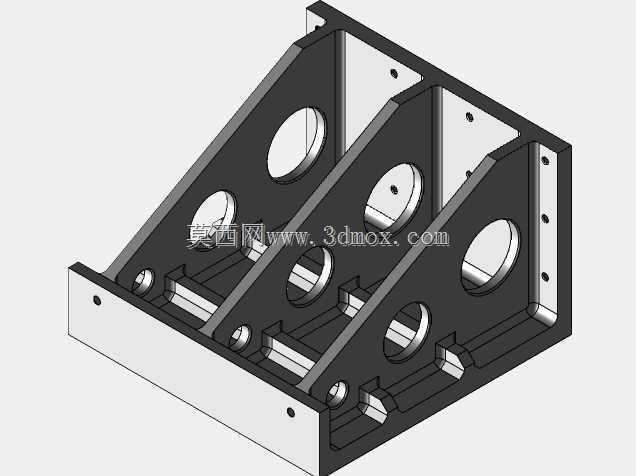

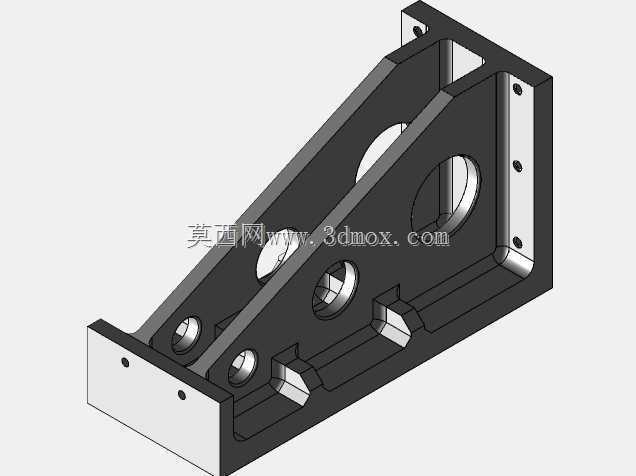

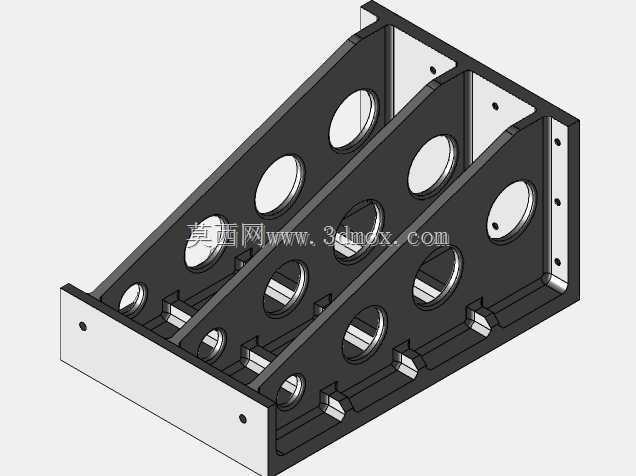

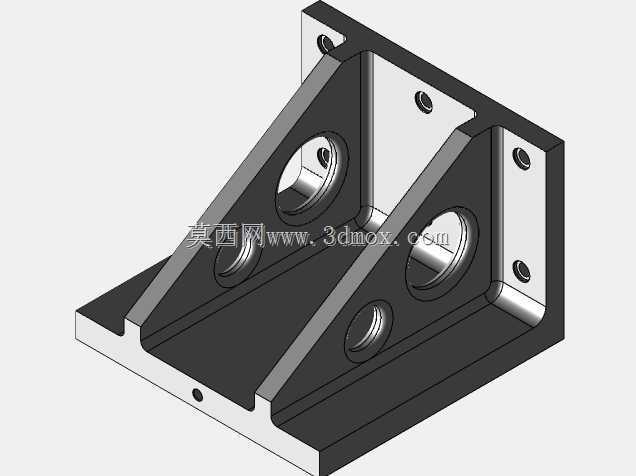

BP20直角三角加强型角板支撑构件

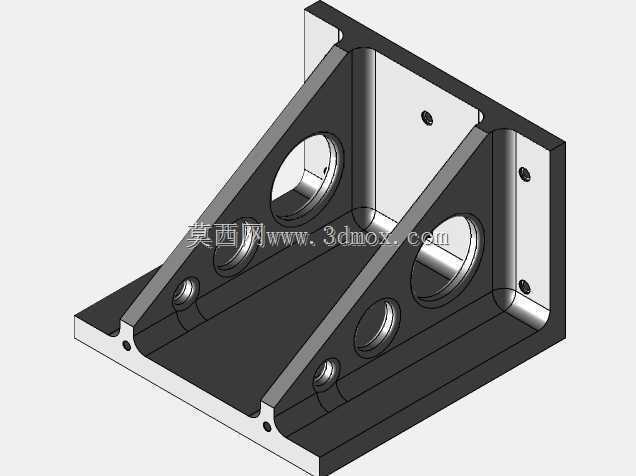

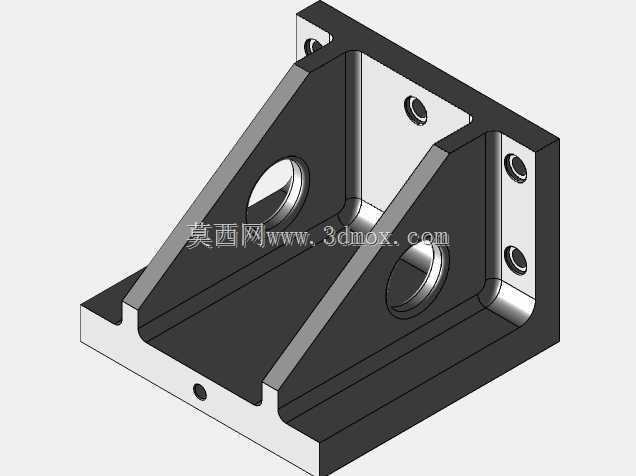

　　在车间工装夹具、检测平台以及中小型自动化线体的搭建过程中，直角定位与垂直支撑是最常遇到的结构需求之一。BP20角板这类构件正是针对该场景开发的标准支撑件，它以L形立面为基础，在两个垂直安装面之间加入整块三角加强肋，使原本单薄的折弯角件转变为具备高刚性的箱体式支撑单元，广泛用于变压器安装基座、设备机架转角、焊接工装靠山、检测治具基准面以及输送线侧边挡停机构。

　　从实际受力角度看，普通薄角码在承受倾覆力矩时，折弯圆角处容易出现应力集中，长期受交变载荷后会产生张开变形。该角板将立板、底板与斜向肋板整合为一体，载荷路径十分清晰：垂直方向的压力经立板直接传入底板，侧向弯矩则由三角肋承担，并通过两侧壁板分散到安装面上。立板与底板上预留的沉孔和通孔可分别用于固定被支撑件与基础平台，侧壁的圆形开孔既减轻了整体重量，也为螺栓穿入、扳手操作以及管线穿过留出空间，避免了实体块料在装配时工具无法进入的问题。

　　建模时首先需要确定的是安装边界。底板沿水平方向延展，底面作为与平台或型材贴合的基准，必须保证平面度；立板垂直于底板，背面承担被连接件的定位面作用。两板交接处采用圆角过渡，可降低热处理或焊接过程中的裂纹风险，也能减少应力集中系数。三角肋并非简单等厚板，而是沿外侧轮廓形成封闭盒状结构，这种处理在不显著增加重量的前提下大幅提升截面惯性矩，尤其适合悬臂较长、横向冲击较多的工况。

　　孔位布置遵循工装设计常用的对称原则。立板上的安装孔沿高度方向成对分布，便于匹配不同规格的变压器夹件、传感器支架或气缸安装板；底板孔位则靠近外缘，使压紧力作用点尽量贴近支撑轮廓，减少底板翘曲。侧壁圆孔的直径兼顾减重与操作空间，孔边保留足够壁厚，防止拧紧螺栓时局部变形。对于需要在角板内侧走线的场合，这些开孔还可作为线缆通道，配合护线圈使用能够保护绝缘层。

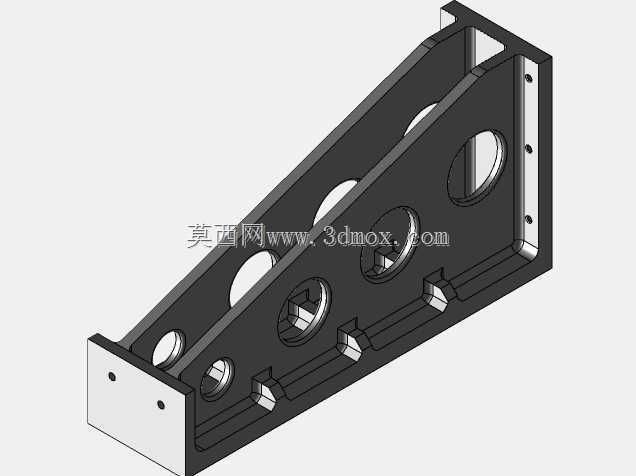

　　在设备选型与结构校核中，工程师通常先根据被支撑件的重量、重心位置以及振动等级确定角板规格，再核对安装孔距是否与现有平台T型槽或铝型材槽宽匹配。BP20这一规格对应的平角板长度覆盖范围较宽，可与同系列平板、T柱、十字柱等构件组合，形成多层级的模块化支撑系统。角板本身既可以作为独立直角座使用，也能够通过拼接构成框架转角，在小批量非标设备中能够显著减少焊接件的数量，缩短加工周期。

　　三维建模过程中需重点控制几个配合关系：底面与立背面的垂直度直接决定被支撑件的定位精度；安装孔的位置度影响现场互换；加强肋与外壁的交接圆角要保持连续，避免网格划分时出现畸形单元。若用于有限轴分析，可将螺栓孔附近区域网格加密，重点考察底板外缘在倾覆载荷下的抬升量以及肋板根部的等效应力。对于承受冲击的工况，还应在底板与基础之间增加定位销，单纯依靠摩擦力并不可靠。

　　外观上该构件呈现典型的机加工角座形态，轮廓线简洁，外露面经过平整处理，倒角统一。黑色与金属原色的搭配在效果图中用于区分不同加工面或装配关系，实际生产中可根据防腐需求选择发黑、喷漆或阳极氧化。由于其结构对称、特征规则，建模时适合采用参数化方式，将孔距、板厚、肋高和开口直径设为变量，后续派生BP21、BP22等变体时只需调整参数即可保持系列件的一致性。

　　从维护角度看，封闭盒状结构相比敞开式焊接件更能避免铁屑和冷却液堆积，侧壁开孔也便于冲洗。现场安装时，先以底板孔位粗定位，再利用立板背面靠紧基准面，最后交替拧紧两侧螺栓，可防止单侧受力导致角板偏移。对于需要频繁更换治具的工位，在角板与平台之间增加定位键，能够在拆除后快速复原位置，减少重复打表时间。

　　综合来看，这款角板的价值不在于复杂外形，而在于把直角支撑、加强抗扭、安装避让和模块化扩展这几项需求整合在一个紧凑构件中。结构设计者在搭建非标设备时，可将其作为标准单元调用，把更多精力放在执行机构与工艺动作上，而不必反复设计相似的转角加强件。
