向日葵构型太空遮阳遮光装置

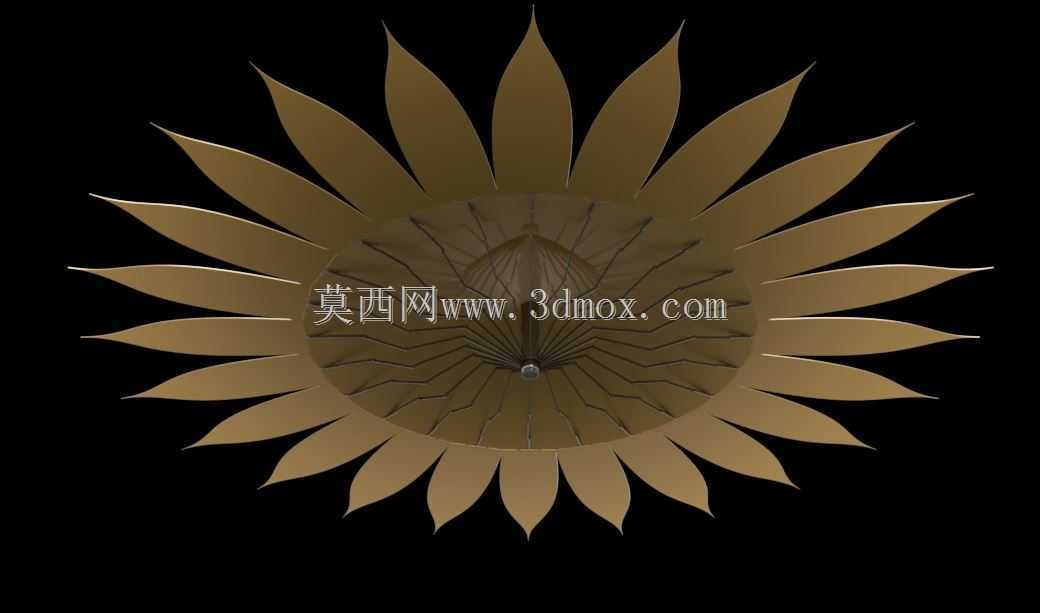

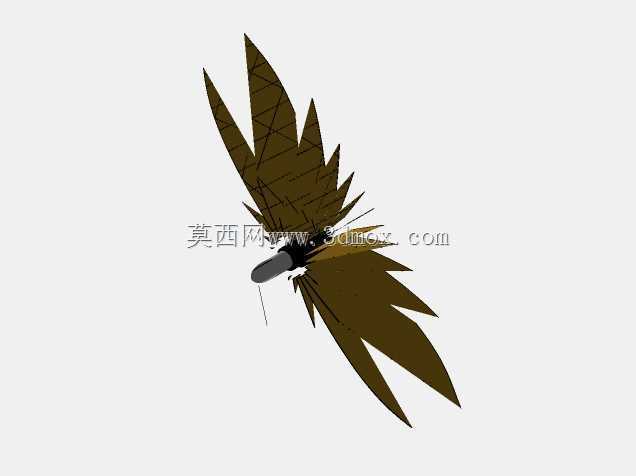

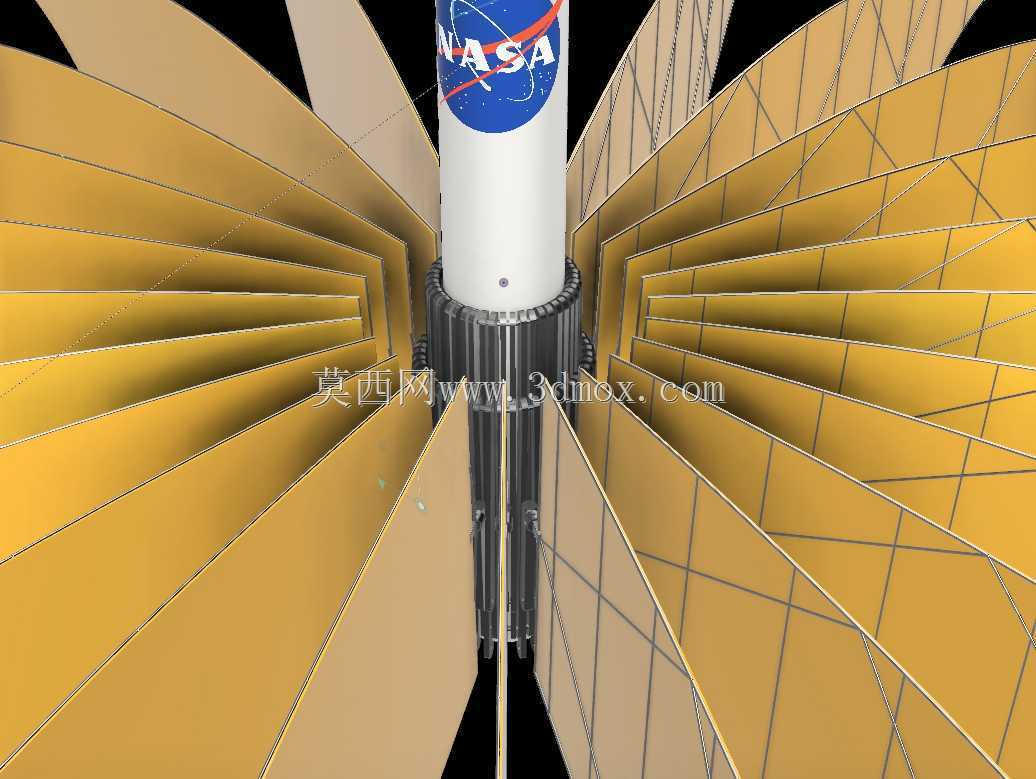

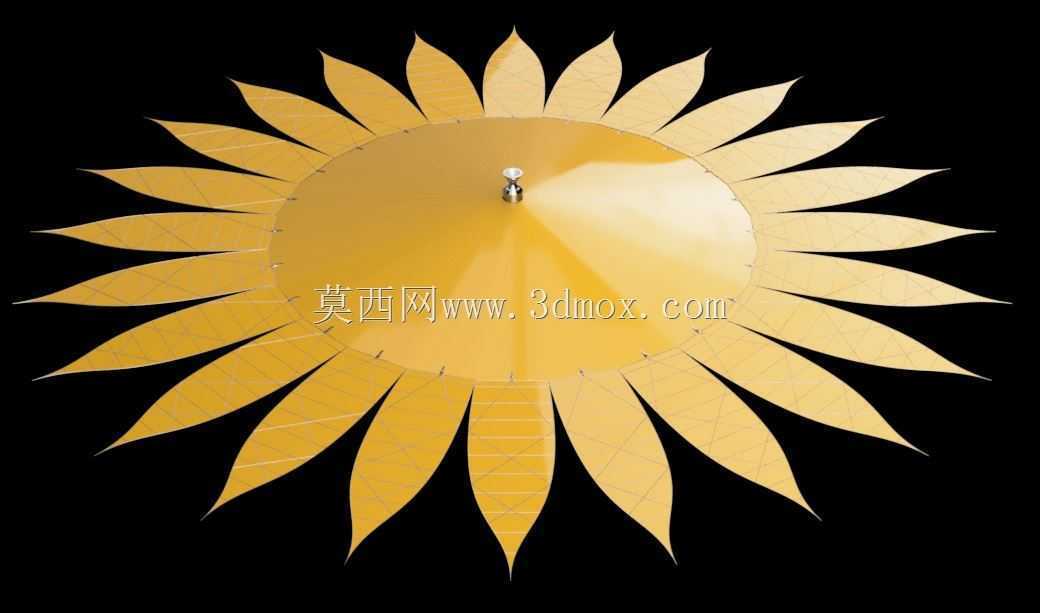

　　该装置面向空间天文观测任务中的杂散光抑制需求，整体采用类似向日葵放射花瓣的平面遮光构型，核心作用是在观测载荷与遥远恒星光源之间建立大面积遮挡边界，阻断恒星直射光线进入后方观测视场，为系外行星直接成像类观测任务提供极低杂光背景的观测环境。整套结构的设计核心围绕空间发射约束与在轨展开需求展开：发射阶段所有花瓣状遮光瓣可沿中心盘周向折叠收拢，整体收拢后外包络尺寸适配运载火箭整流罩的内部安装边界，入轨后依托类似雨伞开合的展开驱动逻辑，沿周向同步向外舒展，最终形成直径远大于收拢状态的近平面遮光屏，展开后各瓣边缘形成连续的锯齿状外轮廓，这种花瓣形外边缘并非外观造型设计，而是通过周期性的边缘几何折线，衍射光线在传播过程中会沿瓣片边缘发生多次偏移衰减，大幅降低恒星光线经边缘衍射后抵达后方观测载荷的光强，相比整圆形遮光屏，锯齿花瓣轮廓能在同等遮挡直径下获得更优的杂散光抑制效果。

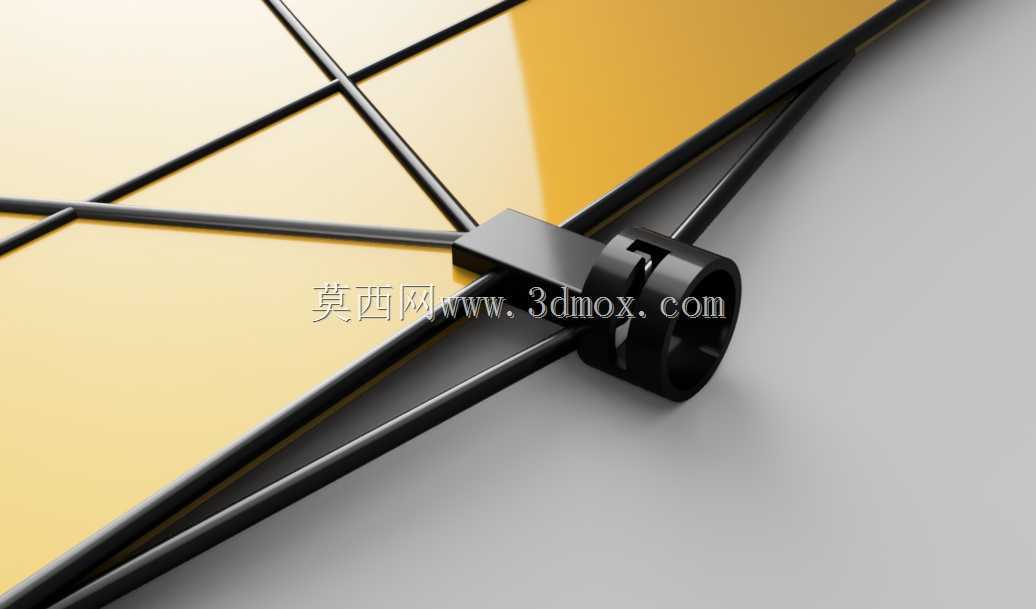

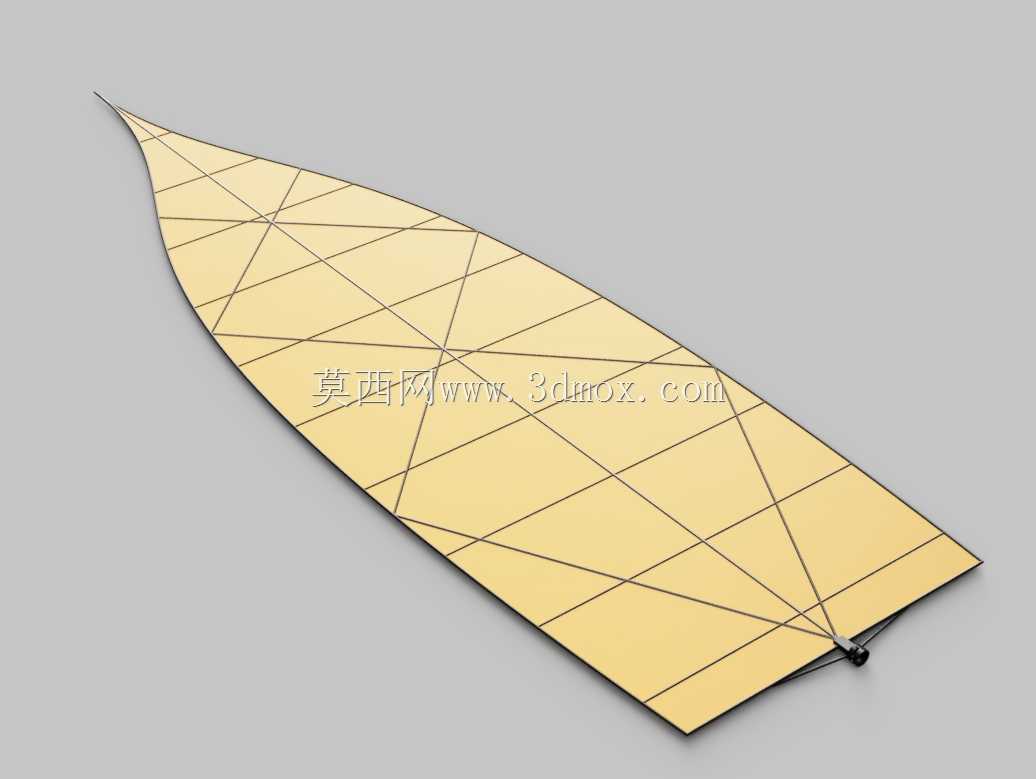

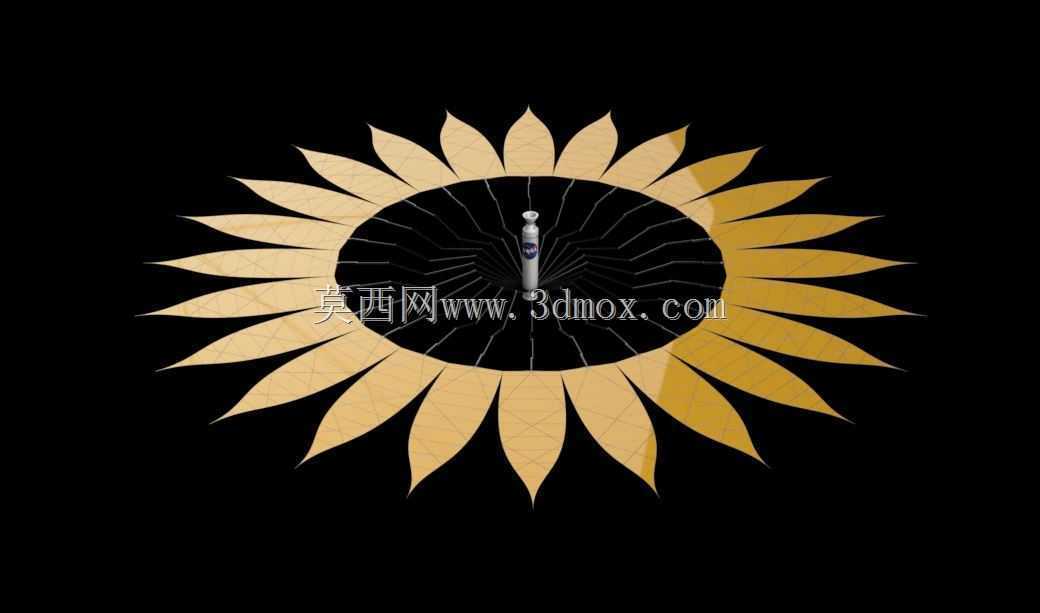

　　结构主体采用空心桁架式承力框架作为各花瓣瓣片的支撑骨架，摒弃传统实体蒙皮加厚重框架的设计思路，以中空杆件拼接形成桁架网格，在满足瓣片平面度刚度要求的前提下大幅降低整体结构重量，适配航天发射对载荷重量的严苛约束。中心区域为圆形主遮光盘，是整个装置的承力基准，所有花瓣桁架的根部均铰接安装在中心盘的周向安装边上，铰接轴沿中心盘切线方向布置，展开过程中各瓣绕铰接轴同步转动，从收拢时叠合在中心盘轴向两侧的状态，转动至与中心盘同平面的工作位置，铰接点位设置有限位结构，当瓣片转动至工作平面位置后自动锁止，保证展开后所有瓣片处于同一平面度公差范围内，避免相邻瓣片之间出现高度差导致漏光或局部衍射异常。

　　设计过程中同步考虑了空间装配与制造的实现逻辑，所有桁架杆件、铰接节点、中心盘连接接口均采用统一的装配基准，各花瓣瓣片采用模块化设计，单瓣的桁架结构、蒙皮固定方式、根部铰接接口完全通用，既可以在地面完成总装测试后折叠收拢发射，也支持在轨模块化组装的任务模式，单瓣部件可通过独立货运航天器上行后，由空间操作机构在中心盘基础上逐瓣装配，适配更大尺寸遮光屏的搭建需求。

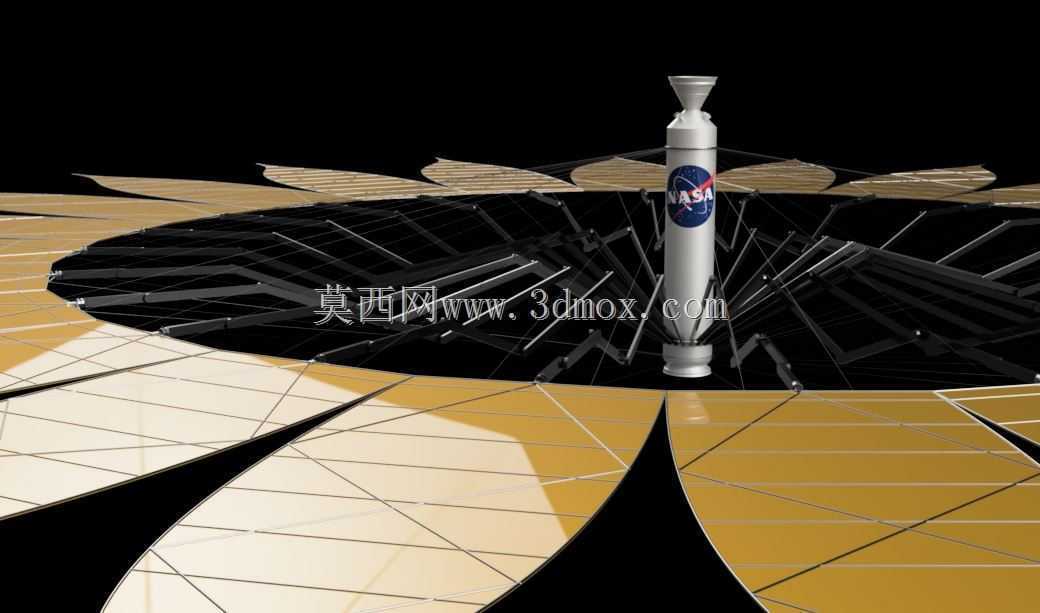

　　从安装边界来看，装置中心盘的中心位置设置有标准连接接口，用于和空间观测航天器的伸杆机构对接，工作状态下遮光屏与后方观测望远镜之间保持数十米级的间隔距离，通过可展开桁架伸杆维持两者的相对位置，遮光屏的中心法线与望远镜观测光轴严格同轴，位置偏差需控制在毫米级，保证遮挡区域完全覆盖恒星的入射光路。瓣片表面覆盖高遮光率的柔性膜材，膜材通过张紧点固定在桁架网格的节点上，张紧力经过调校，既保证膜面平整无褶皱，避免局部褶皱引发光线反射异常，也不会对桁架骨架施加额外的过载应力。

　　结构刚度设计上，重点考量在轨热环境下的热变形影响，桁架杆件选用低线膨胀系数的复合材料，相邻瓣片之间预留有微小的热变形补偿间隙，避免日照区与阴影区交替过程中温差引发结构翘曲，破坏遮光平面的型面精度。整套结构的展开驱动采用无源储能驱动方案，收拢阶段折叠杆件压缩储能元件，入轨后解锁释放，驱动各瓣同步展开，无需配置复杂的有源驱动管路与线路，进一步降低系统复杂度与故障概率。这种构型既解决了大尺寸遮光装置无法直接放入运载整流罩的包络矛盾，也通过花瓣边缘的衍射抑制设计、空心桁架的轻量化设计，平衡了遮光效率、结构重量、展开可靠性三者的工程约束，为大口径空间天文观测任务的遮光系统设计提供了可落地的结构参考。
