闭环跨声速风洞试验装置结构设计

项目分类:飞机 发布时间:2024-08-27 ID:769116
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计
  • 闭环跨声速风洞试验装置结构设计

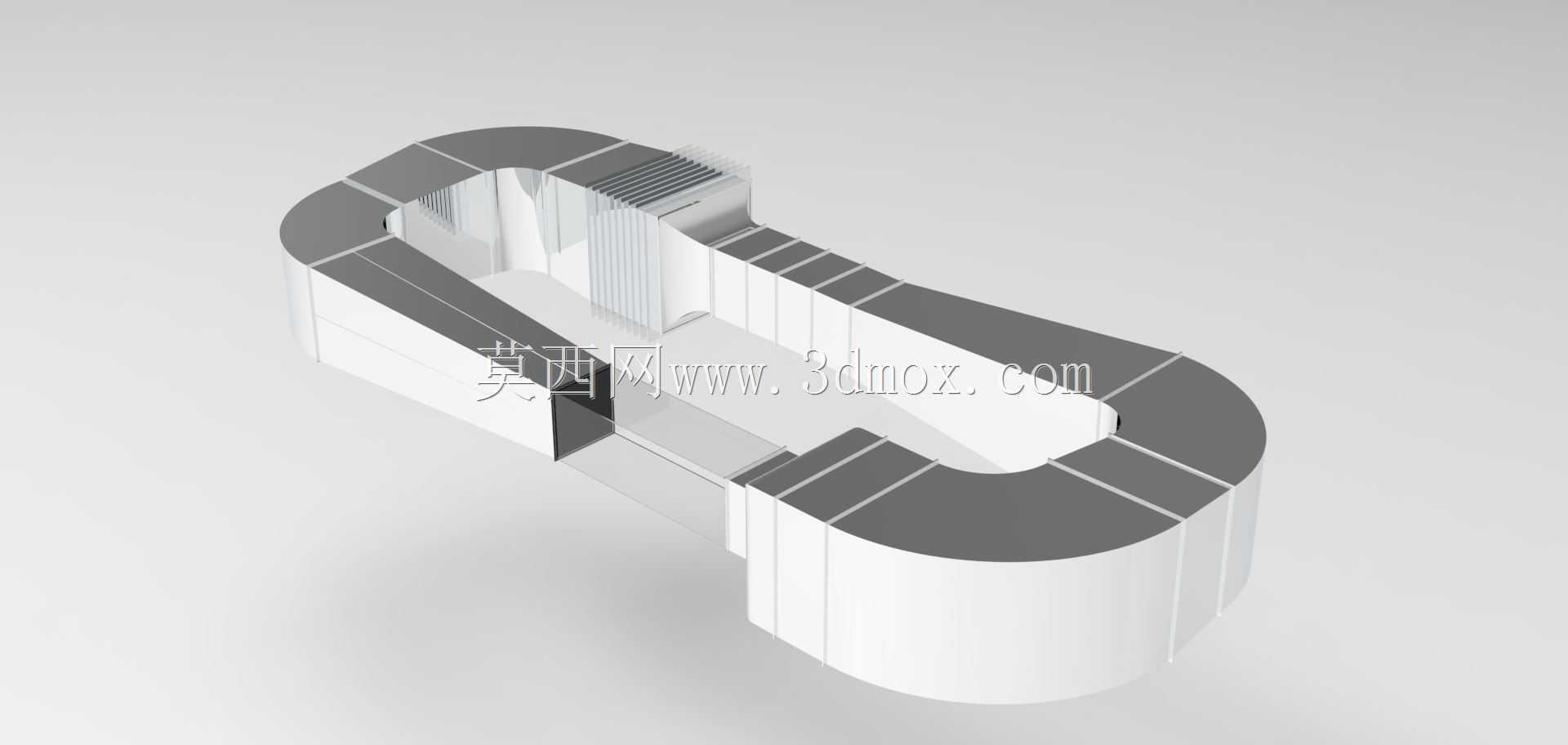

  这套闭环式跨声速风洞的三维结构,核心围绕大尺寸试验段的气动测试需求搭建,整体采用闭合回流的回路布局,区别于直吹式开环风洞,气流可在环形通道内循环加速,大幅降低持续运行时的动力损耗与气流扰动,适配长周期、多工况的缩尺模型气动试验场景。

  从实际工程用途来看,该风洞的试验段预留了充足的安装空间,可承载汽车整车缩尺模型、飞行器缩比样机、高速载具部件的气动性能测试,既能够完成常规的流场观测、阻力系数测定、升力特性标定,也可支撑边界层流动、激波干扰、跨声速抖振这类专项试验,覆盖汽车研发、航空航天、高速轨道交通多个领域的气动验证环节。

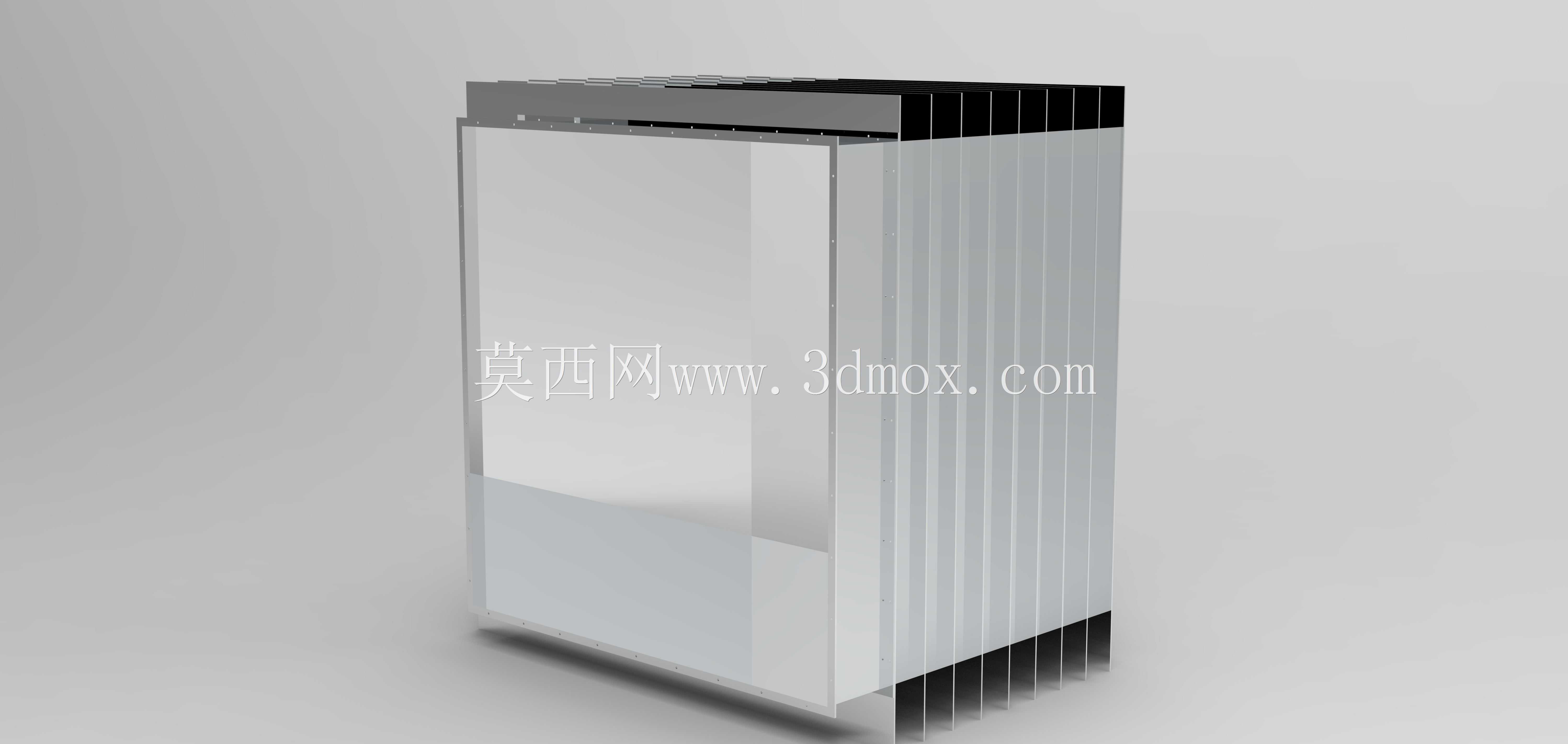

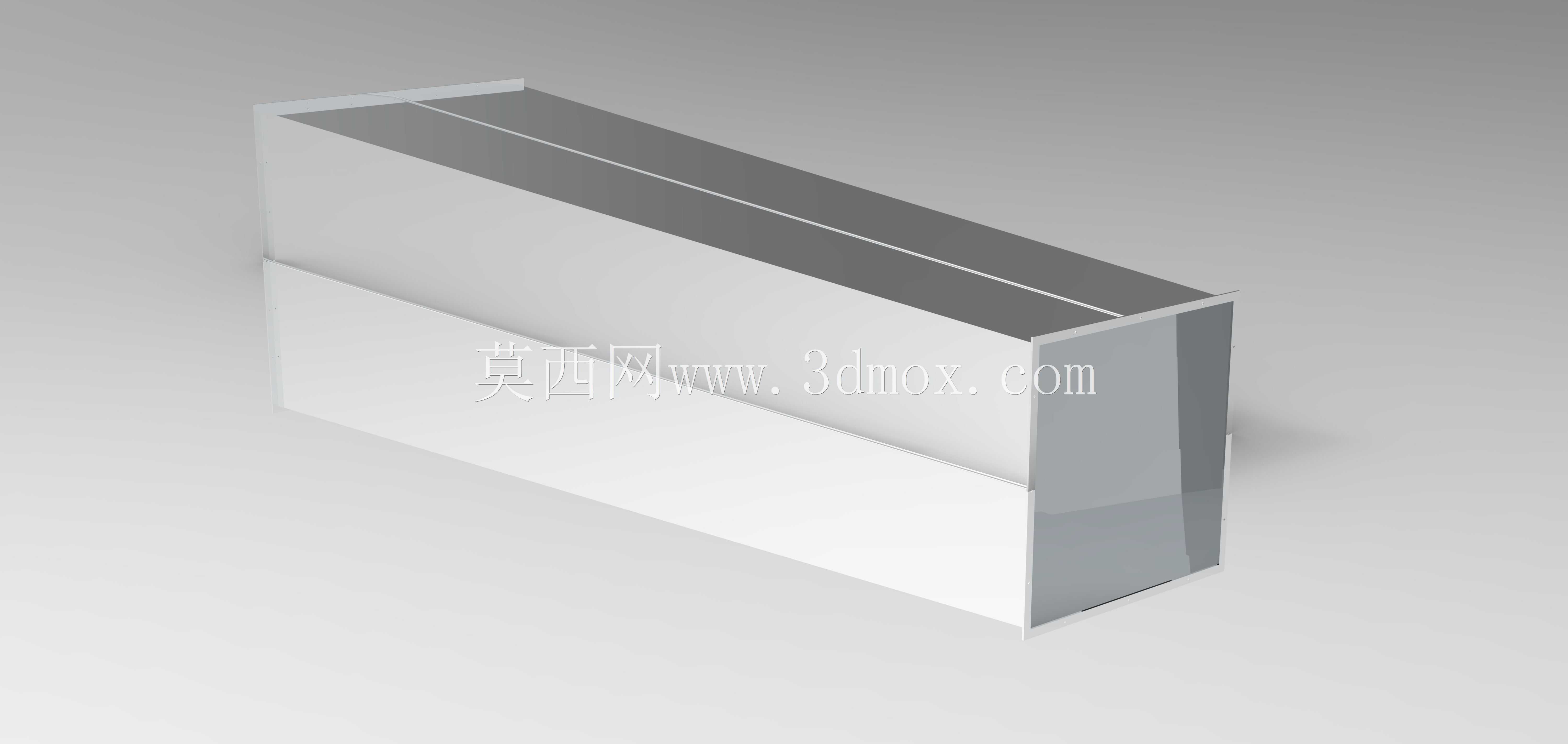

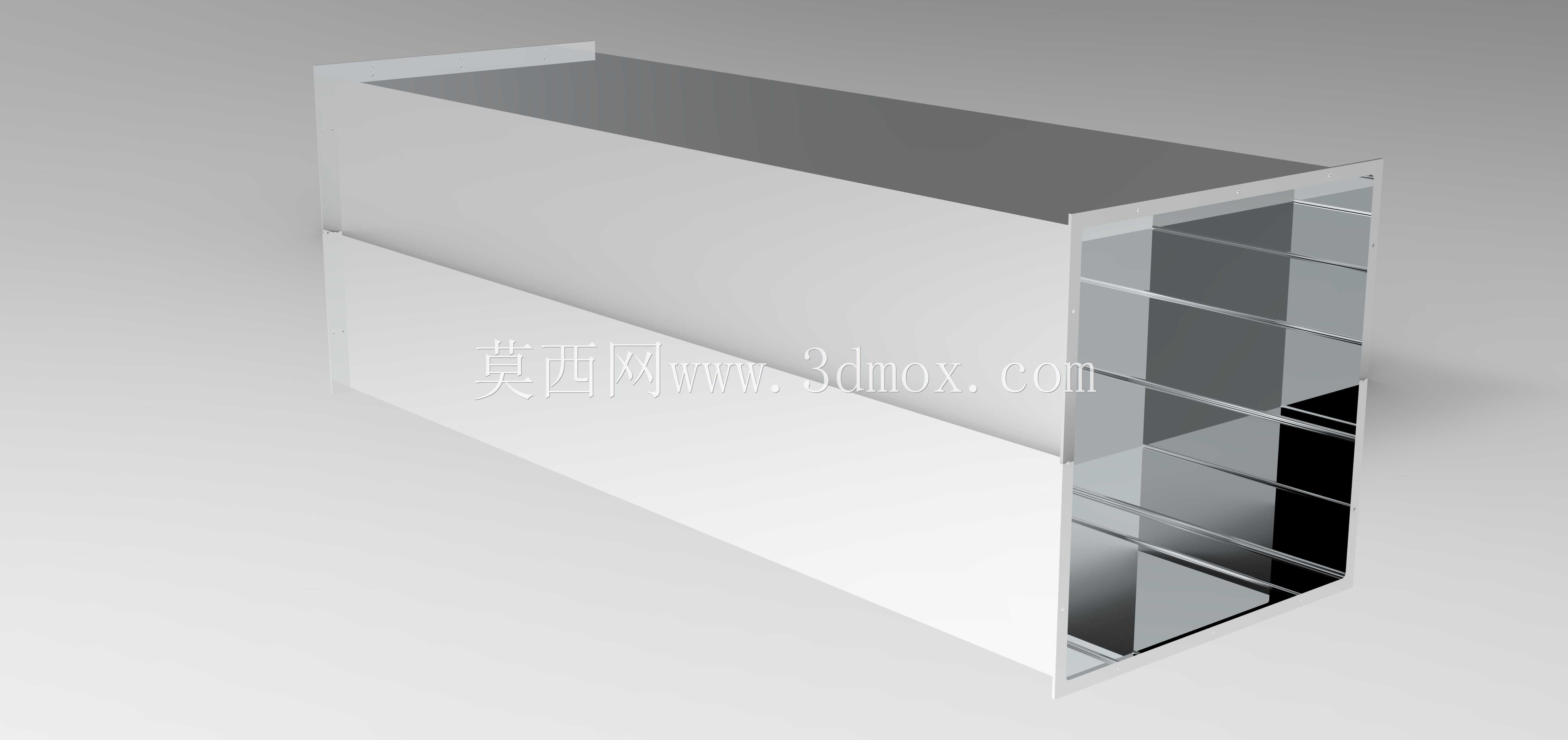

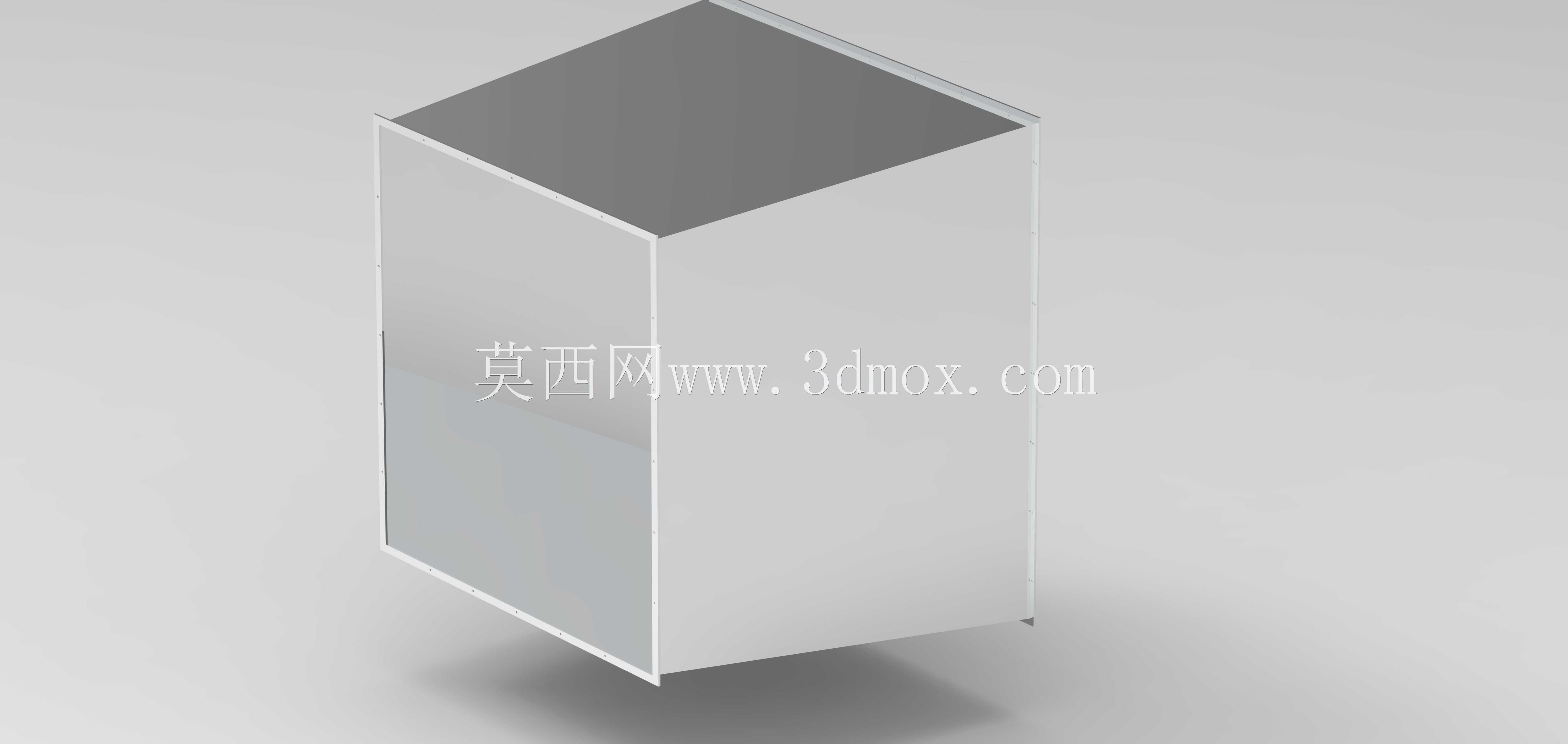

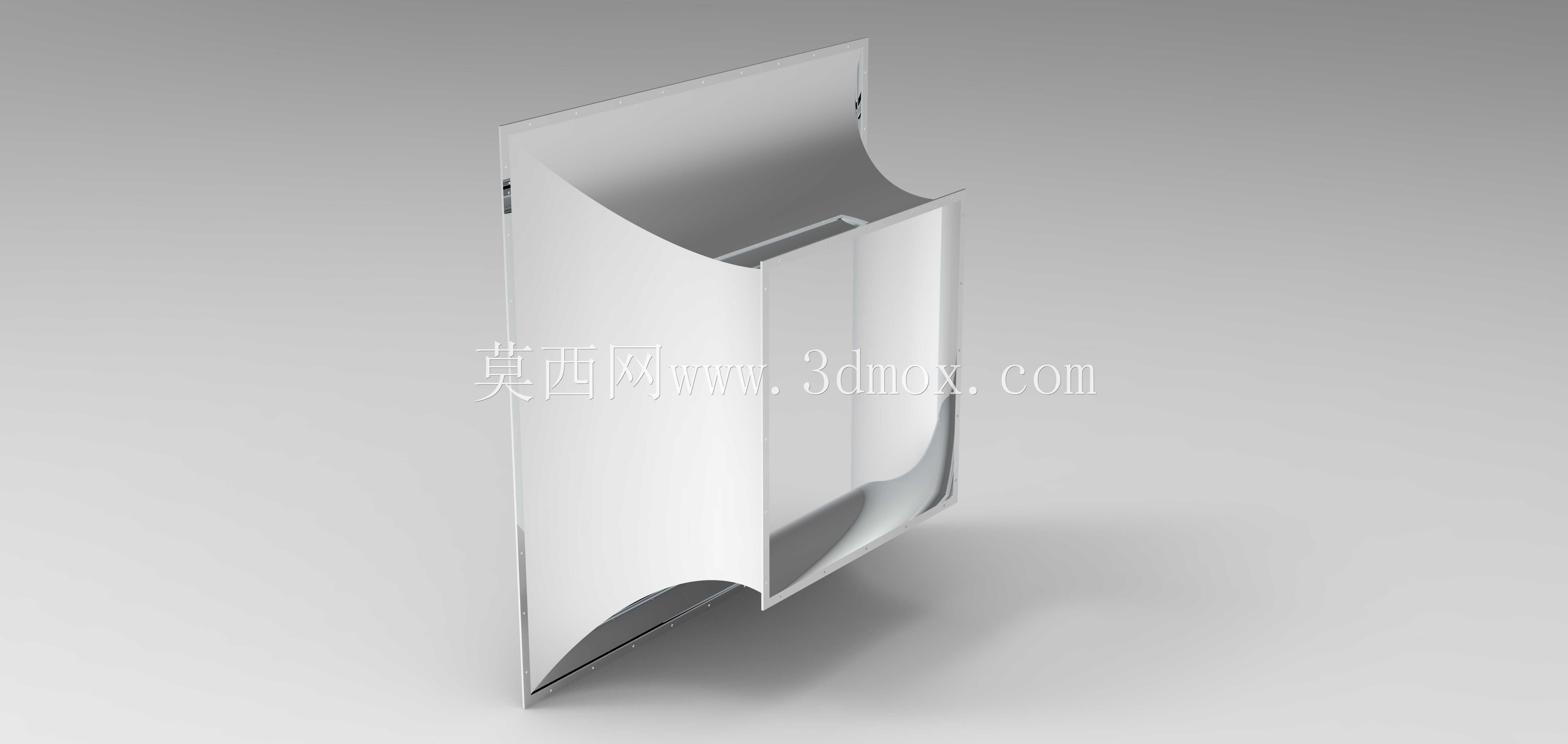

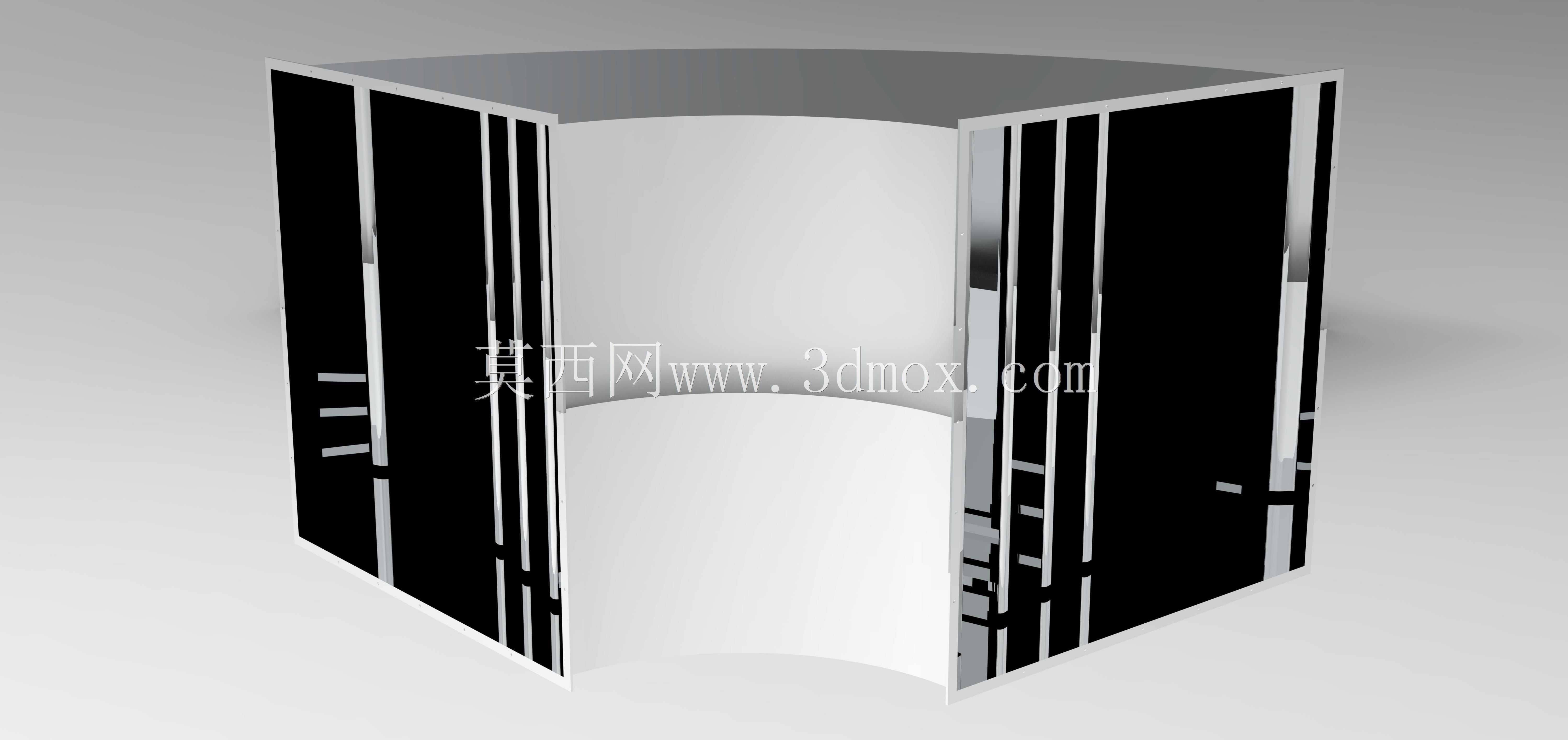

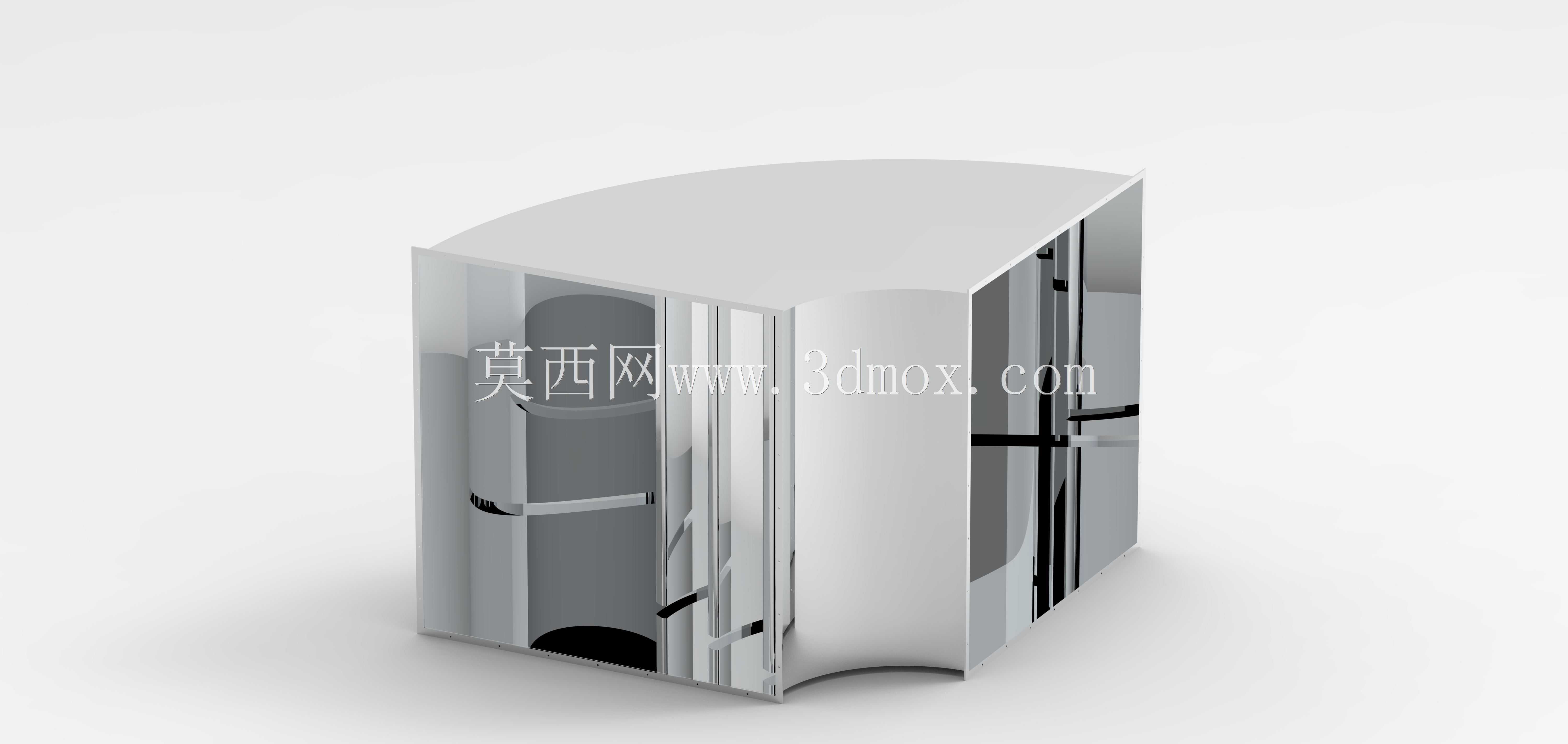

  结构设计上,回路整体采用平滑过渡的弯段构型,两个180度回流弯道均做了圆角导流处理,避免气流在转角处出现大面积分离、产生额外涡流损耗;弯道内部预留了导流叶片的安装位,可根据试验马赫数调整导流片排布角度,均匀回流段的气流速度场,让进入试验段的来流湍流度控制在试验允许区间。洞体主体采用分段拼接的板式结构,外壁为承载壳体,内壁做平滑齐平处理,所有拼接缝均预留密封压紧结构,防止高速运行时回路出现漏气、压力波动的问题。

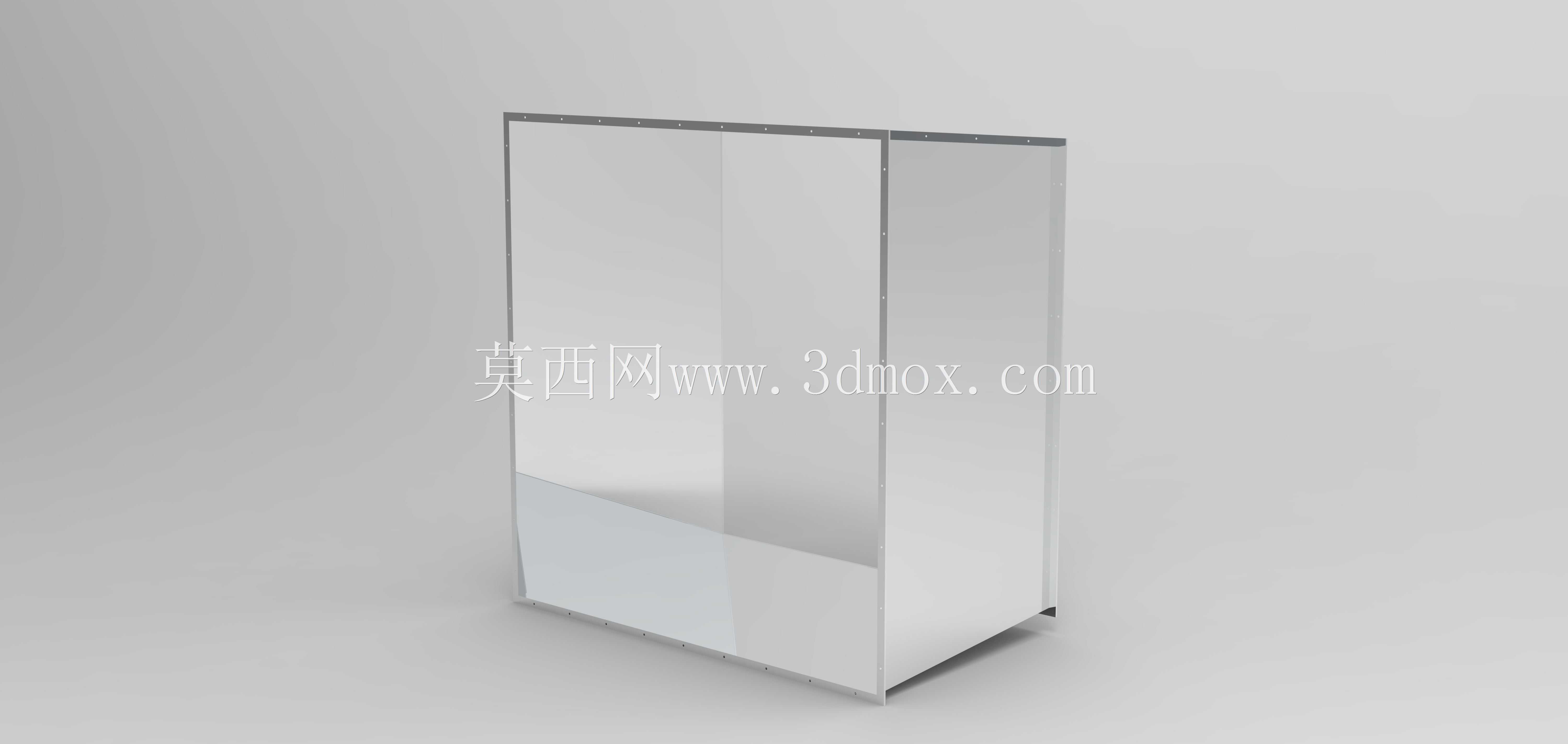

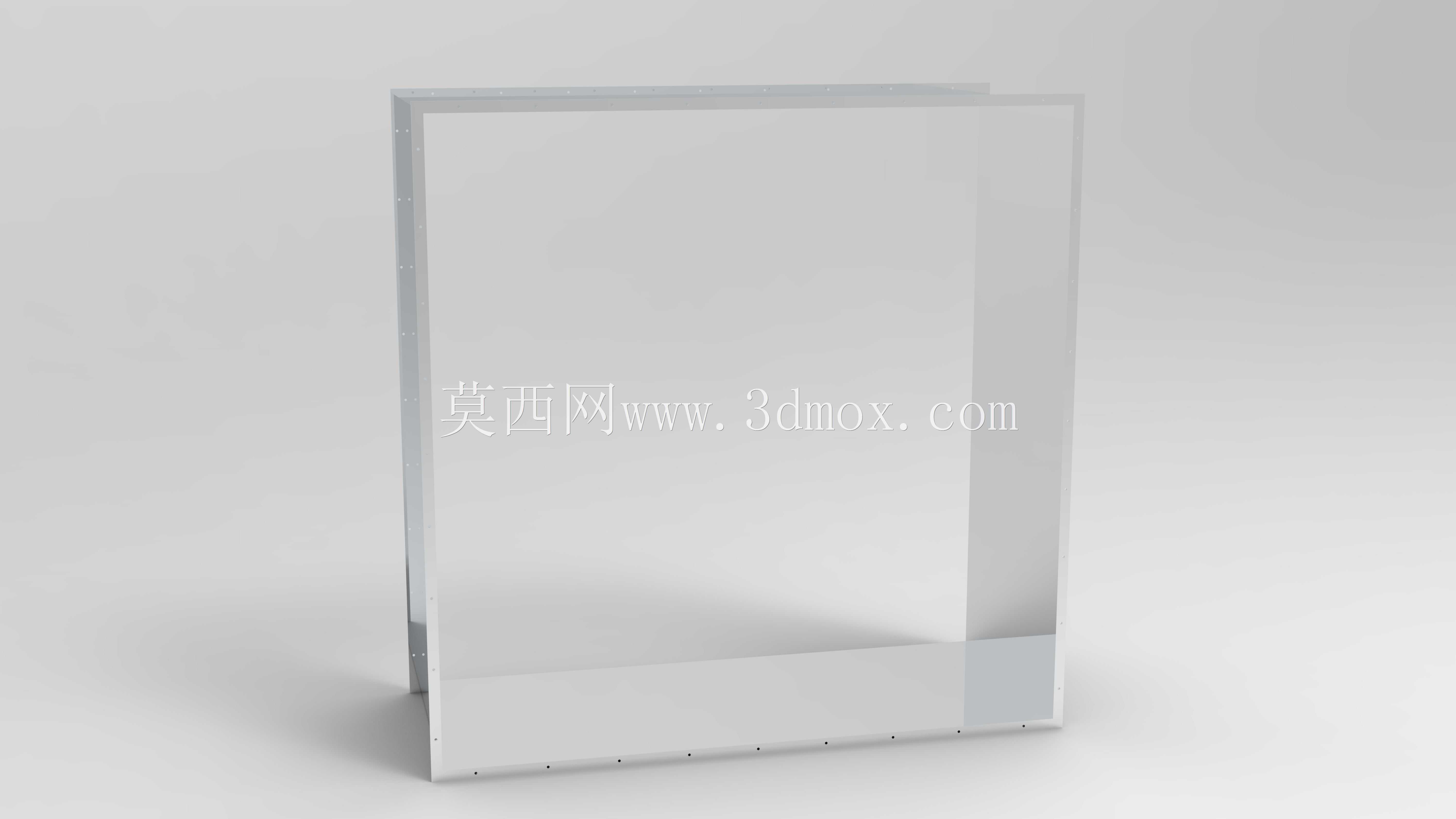

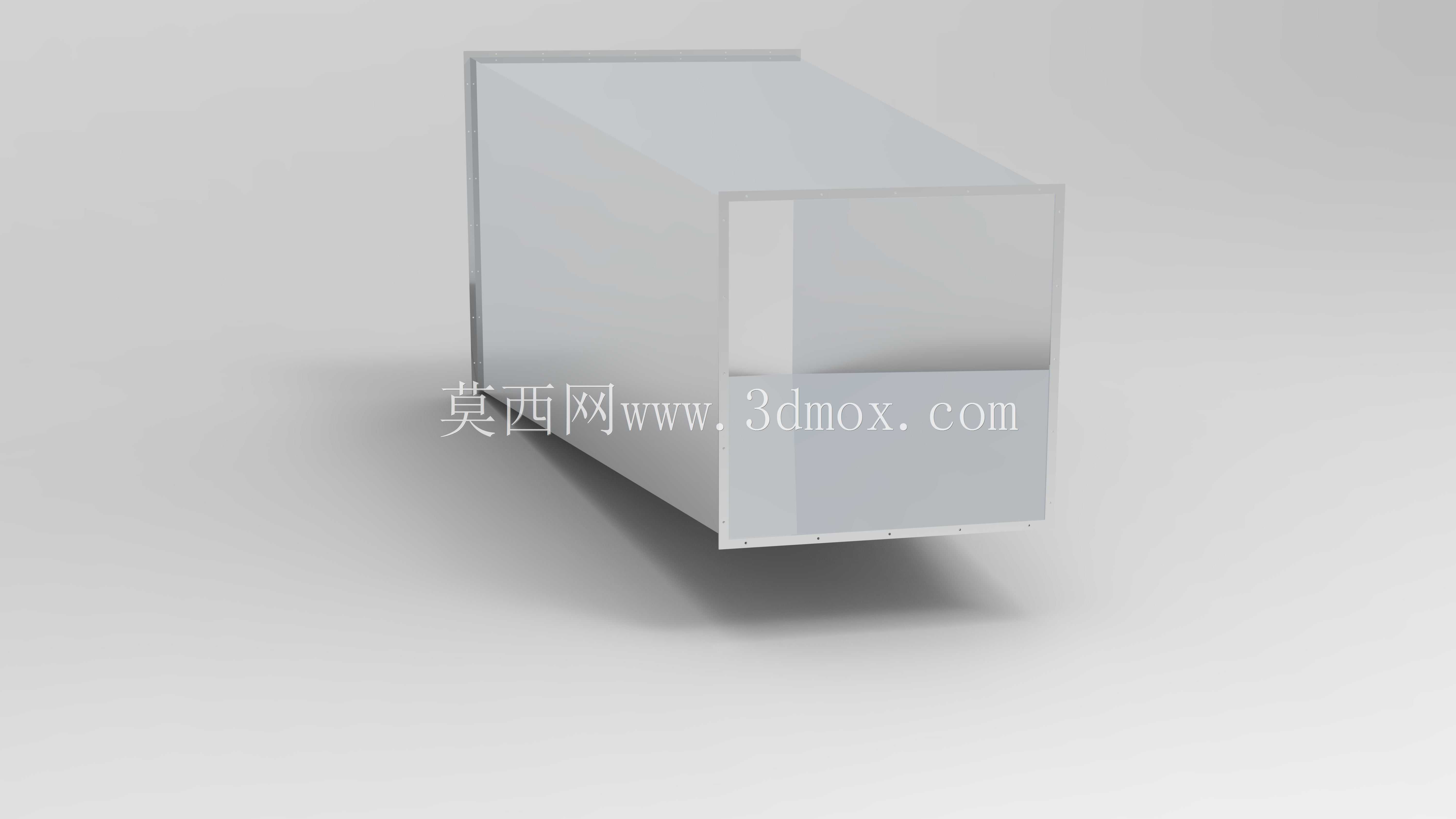

  动力段与试验段沿回路顺向排布,动力段预留了轴流压缩机的安装接口,可匹配不同功率的驱动组实现跨声速区间的气流加速;试验段采用大开间的通透腔体设计,两侧预留观察窗安装位,可配套纹影仪、PIV粒子测速设备、压力扫描阀等测试仪器,方便试验过程中直接观测模型周围的流场结构、采集表面压力分布数据。洞体下部设置了分段式支撑基座,每一段回路都对应独立的支撑点位,可抵消高速气流运行时产生的振动,同时方便后期洞体内部的检修、导流部件更换与试验段改造。

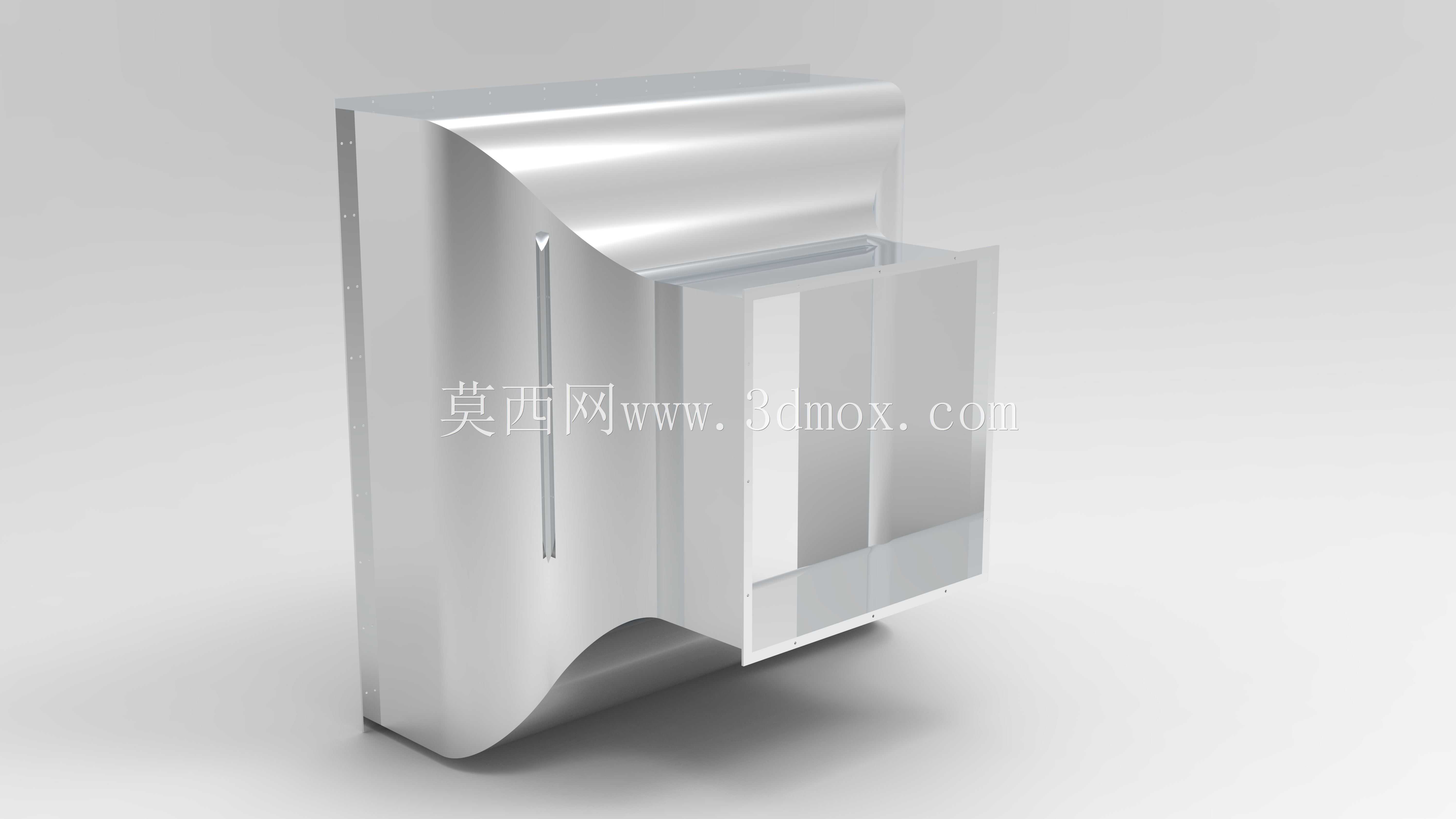

  安装边界方面,整套风洞为长条形闭环布局,整体占地沿回路走向延展,两个回流弯段分别位于回路两端,直线段分别布置试验段、动力段、扩散段与稳压段,现场安装时需要在回路外侧预留不小于洞体宽度1.2倍的操作空间,用于吊装试验模型、检修内部构件;洞体底部基座需要做水平找平,各段对接时严格保证内壁面的同轴度与平滑度,错边量控制在气动设计允许的公差范围内,避免局部凸起干扰流场品质。回路的稳压段内预留了蜂窝器与阻尼网的安装槽位,可进一步破碎气流中的大尺度涡流,提升试验段来流的均匀度,满足跨声速试验对流场品质的严苛要求。
