航天运载器轻量化连接支架结构

项目分类:通用机械零部件 发布时间:2024-08-27 ID:769107
  • 航天运载器轻量化连接支架结构
  • 航天运载器轻量化连接支架结构
  • 航天运载器轻量化连接支架结构
  • 航天运载器轻量化连接支架结构
  • 航天运载器轻量化连接支架结构
  • 航天运载器轻量化连接支架结构
  • 航天运载器轻量化连接支架结构
  • 航天运载器轻量化连接支架结构

  该支架属于航天运载系统中的典型承力连接构件,主要应用于火箭舱段内部设备与主承力结构之间的过渡安装场景,承担载荷传递、设备定位与振动缓冲的核心作用。在运载火箭的实际装配流程中,这类支架一端对接箭体主承力梁或舱壁安装接口,另一端固定箭载电子设备、管路组件或小型功能模块,需要在发射阶段的强振动、过载冲击以及飞行过程中的气动载荷环境下,保持连接位置的尺寸精度与结构可靠性,避免被支撑设备出现位移、松动甚至失效。

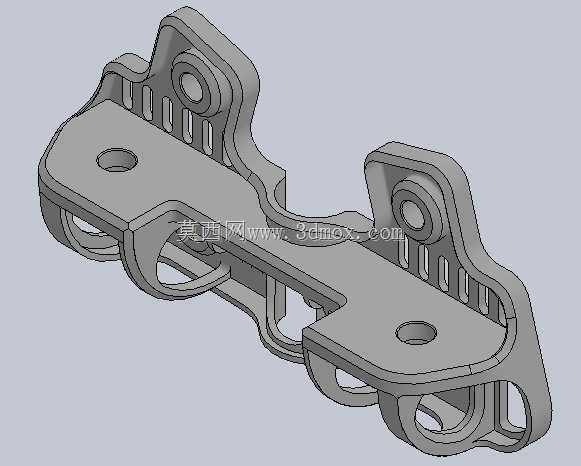

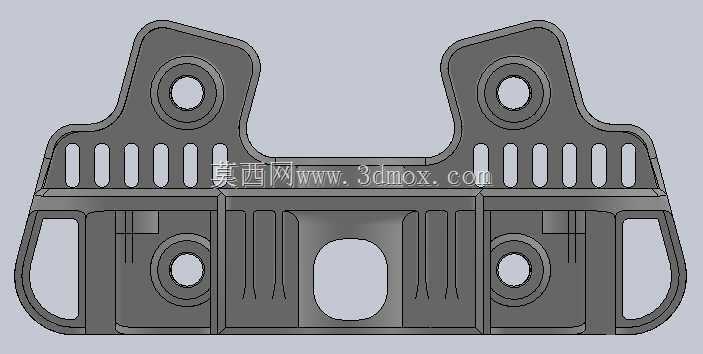

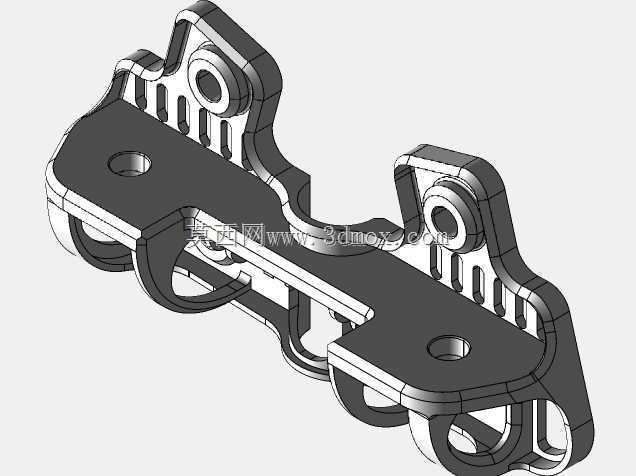

  从结构功能特性来看,该支架采用双侧带安装孔的支耳与中部承载底板一体化的构型,两端凸起的带孔凸台分别对应两组独立的紧固安装点位,凸台内部预留同轴通孔,可通过螺栓或销轴完成与对接结构的锁紧;底板区域开设两处大尺寸沉孔,用于固定被支撑的设备主体,孔位周边做局部加厚处理,补偿开孔带来的截面削弱,避免紧固位置出现应力集中。支架下半部分设计有弧形抱合结构,可适配圆柱形管路或柱状设备的外壁轮廓,安装时既能通过弧面贴合限制构件的径向窜动,也能分散接触压力,防止尖锐棱边划伤被支撑部件表面。

  设计思路上全程围绕航天构件“减重优先、强度兜底”的核心原则展开,整体采用薄壁加筋的构型,在支架的侧立壁面上均匀布置多组长条形镂空槽,在不破坏主传力路径的前提下去除非承载区域的多余材料,最大程度降低构件自身重量,这对于运载火箭提升有效载荷搭载能力有着直接的工程价值。镂空槽之间保留的竖向筋条沿主要载荷传递方向排布,从两端安装凸台一直延伸到底板边缘,形成连续的传力骨架,既可以提升支架的整体抗弯刚度,也能避免薄壁结构在注塑或机加工过程中出现翘曲变形。构件所有外轮廓转角均采用大圆弧过渡,没有尖锐的直角拐角,从根源上减少应力集中系数,在承受冲击载荷时,载荷可以沿圆弧面均匀扩散,不会在拐角处出现裂纹萌生点。

  安装边界方面,该支架的整体外轮廓为扁平状布局,长度方向适配箭体舱段内部的狭窄安装空间,宽度方向的两侧支耳外边缘预留足够的螺栓操作空间,装配时工具可从侧面直接伸入完成紧固件拧紧,不需要额外避让周边管路。两端安装孔的中心距按照箭体标准安装接口设计,孔位公差控制在小间隙配合范围内,保证支架安装后不会出现横向偏移;底板的厚度结合被支撑设备的重量匹配,底面为精加工平面,与设备安装面完全贴合,避免出现点接触导致的局部压溃。下部弧形抱槽的曲率半径适配常用箭体管路的外径,弧面开口角度略大于180度,既可以在安装时快速卡入管路,也能在锁紧后提供足够的包紧力。

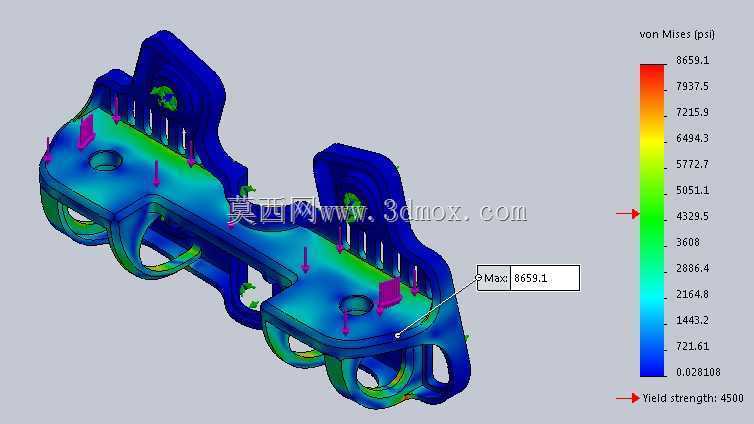

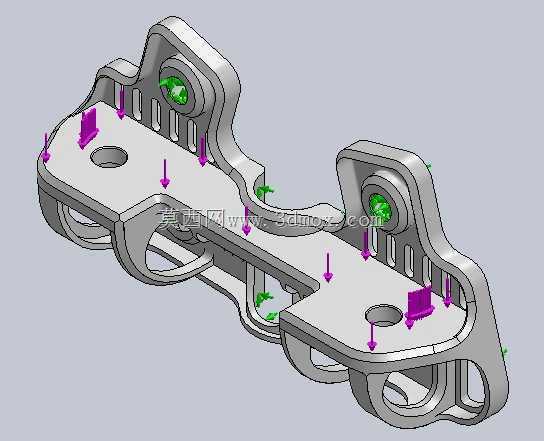

  实际工况中,这类支架还要适配温度交变环境,航天飞行过程中外界温度会在短时间内发生大幅变化,所选的高性能工程塑料材质具备比强度高、热变形温度高、抗蠕变性能好的特点,在宽温度区间内尺寸稳定性优异,不会因为热胀冷缩导致安装孔位错位或紧固力衰减。支架上的多处镂空结构同时兼顾了减重与走线功能,舱内的细小线缆可以穿过镂空槽进行布设,让舱内布局更紧凑,也避免线缆在振动过程中与支架棱边发生摩擦破损。从结构验证的角度,这类构型在建模阶段就需要完成多轮拓扑优化,先根据载荷边界计算出材料的最优分布区域,再对保留的承力区域做工艺性修整,把理论优化结果转化为可制造的实体结构,同时还要校核安装工况下的静强度、模态频率,确保支架的固有频率避开火箭发动机的激振频率区间,防止发射过程中发生共振放大,最终实现轻量化与可靠性的平衡。
