轻量化发动机喷嘴安装支座结构设计

　　在动力总成外围附件的布置工作里，喷嘴类部件的固定支座往往不是显眼的大零件，却直接决定喷射部件的定位精度、抗振耐久与整机装配效率。这套支座结构面向发动机舱内喷嘴组件的安装需求，把承载、定位、减重三个核心诉求整合在同一块一体式机加工件上，没有采用额外焊接拼合的多件组合方案，从根源上减少了装配累积误差与焊缝失效隐患。

　　从实际装机场景来看，发动机运行过程中缸体周边持续存在宽频振动，喷嘴又对安装姿态的偏移十分敏感，一旦支座刚性不足出现微变形，喷射角度、对接间隙都会随之偏离设计值。该支座底部采用整块平直安装基面，基面上分布四个沉头通孔，装配时紧固件沉入沉孔内部，不会在底面与被安装面之间留下凸起干涉，四个孔位呈矩形排布，跨距覆盖支座两端，锁紧后受力点分散，即便在持续交变振动下也不容易出现局部松动。

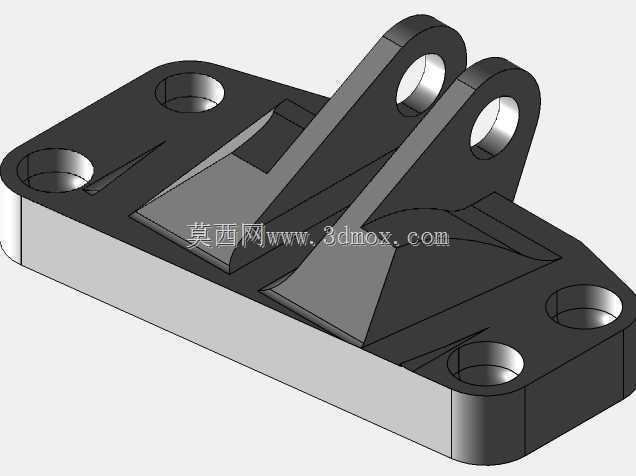

　　支座上部的核心功能区是一对平行伸出的双耳铰接座，两个同轴通孔用来穿装销轴，直接承托喷嘴或其联动摆臂，耳板之间预留的间隙恰好容纳被连接件的嵌入段，装配后销轴双侧受力，相比单耳悬臂结构，抗侧向偏载的能力明显提升。耳板与底部底板之间没有采用简单的直立竖板连接，而是设计了两道斜向加强筋，筋板从底板中部斜向延伸至耳板根部，顺着载荷传递路径布置：喷嘴工作时的反作用力先通过耳板孔位传递到筋板，再沿斜筋均匀扩散到底部整个安装基面，避免应力在耳板转角处集中堆积。

　　结构优化过程中，在保证刚性与强度裕度的前提下，对支座非承载区域做了材料去除处理，整体质量和体积相较原始实心支座方案缩减近两成。去掉的材料全部集中在底板中部不参与传力的冗余区域，既没有削弱四个安装孔周边的局部壁厚，也没有减薄耳板铰接孔的配合段厚度，减重的同时完全保留了关键受力路径的截面尺寸。这种优化思路在小批量装机验证里收益很直观：支座自身重量下降，连带降低了紧固件需要承担的惯性载荷，整机外围附件的总重也得到同步控制。

　　外形尺寸方面，支座整体为长条形扁平布局，长度方向适配发动机缸体侧面预留的安装平面宽度，厚度方向控制在较低尺寸，不会过多侵占喷嘴周边的管路走线空间。底板的边角做了倒角过渡，没有尖锐锐边，既避免装配过程中划伤操作人员，也消除了热处理或机加工过程中边角处的应力集中风险。所有孔位的端面都预留了平整加工余量，沉孔的深度与紧固件头部厚度匹配，锁紧后紧固件顶面不高出支座上表面，周边相邻部件移动时不会发生磕碰。

　　从建模落地的角度看，该零件适合采用整块铝坯或钢坯数控铣削成型，建模时先拉伸出底板基础实体，再切出四个安装沉孔，随后构建双耳铰接凸台与斜向加强筋，最后对所有转角添加铸造或机加工对应的圆角特征。铰接孔与安装孔的同轴度、位置度需要在工程图中明确标注公差，装配时先以底板基面贴合定位，再依次锁紧四个紧固件，最后穿入铰接销轴完成喷嘴组件的连接，整套结构拆装便捷，后期维护时无需拆解周边大部件即可单独更换支座，适配发动机量产装配与售后检修的双重使用需求。
