航空喷气发动机挂载支撑固定支架

　　这套支撑构件的核心定位，是承担喷气发动机与机身承力段之间的载荷传递任务，在航空动力挂载场景里属于典型的承力过渡件。从实际工况出发，它一端通过四个分布在框架四角的安装孔对接机身侧的承力梁，另一端通过中部的双耳铰接座抱紧发动机吊点，把发动机工作时产生的推力、振动、惯性力以及自身重量，均匀分散到机身结构上，避免局部应力集中造成疲劳开裂。

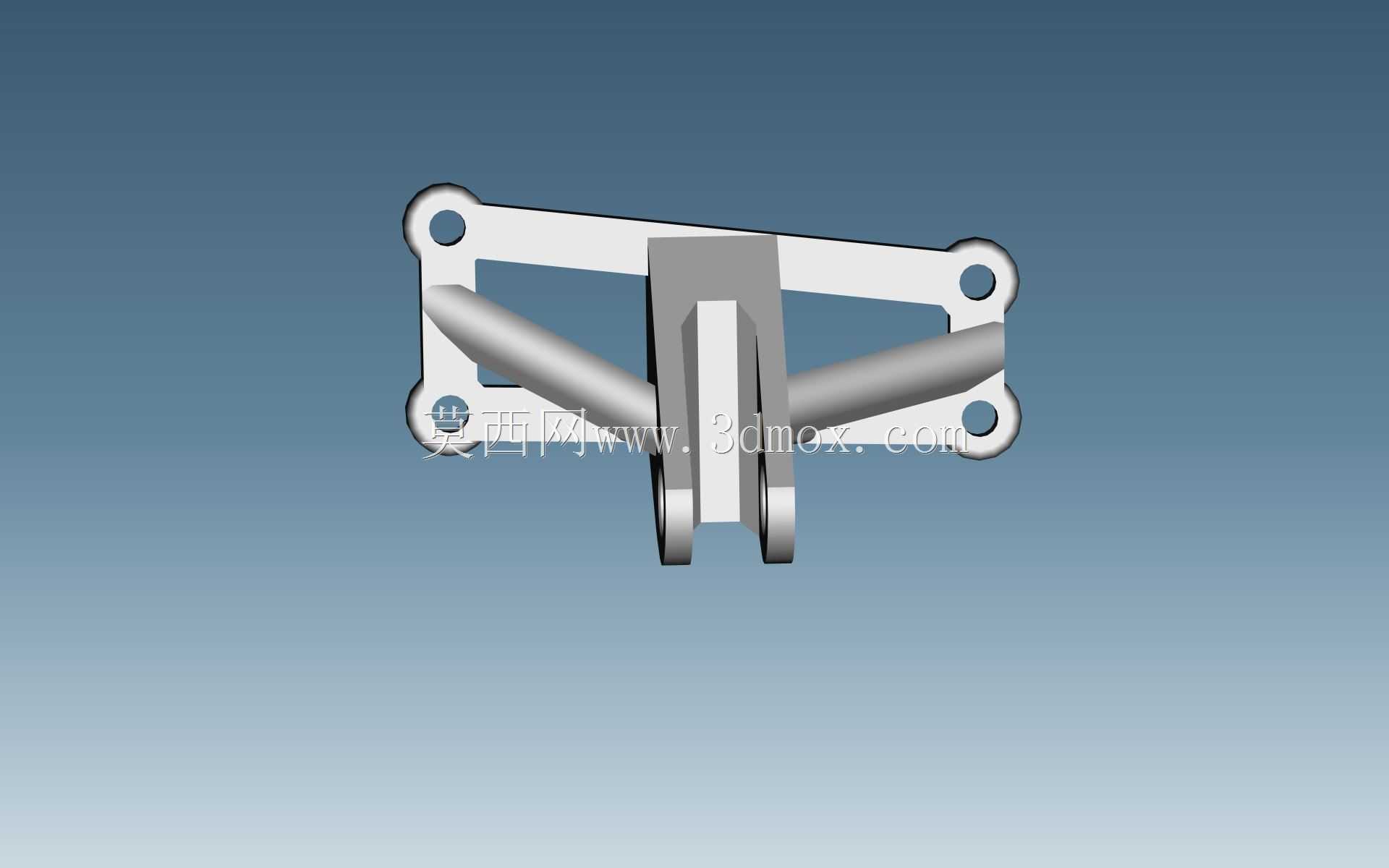

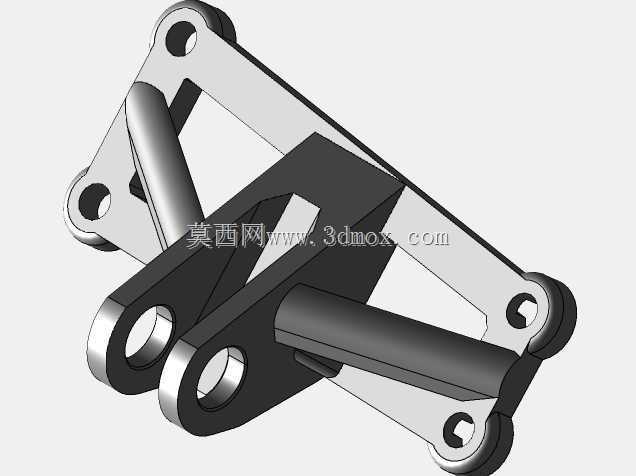

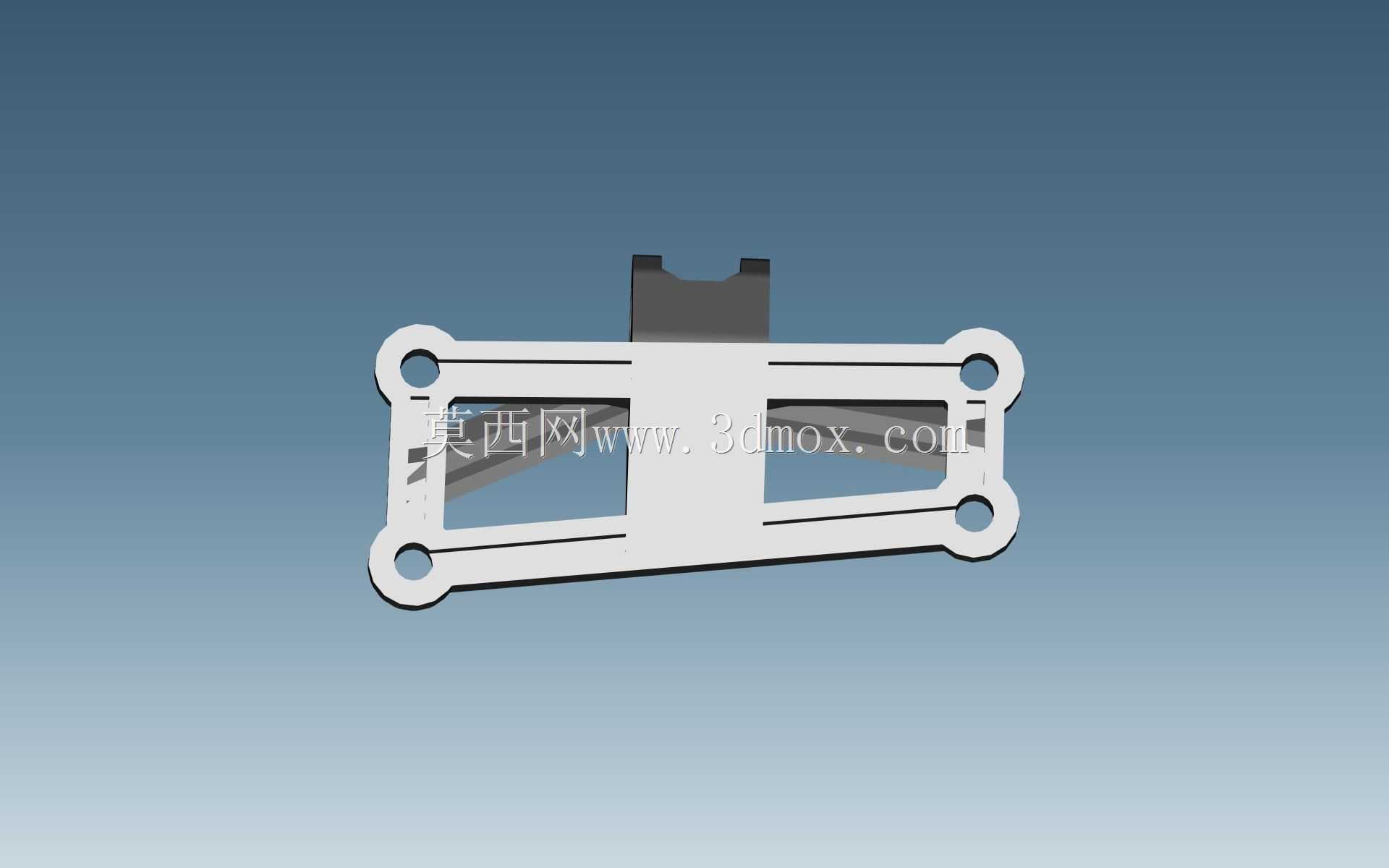

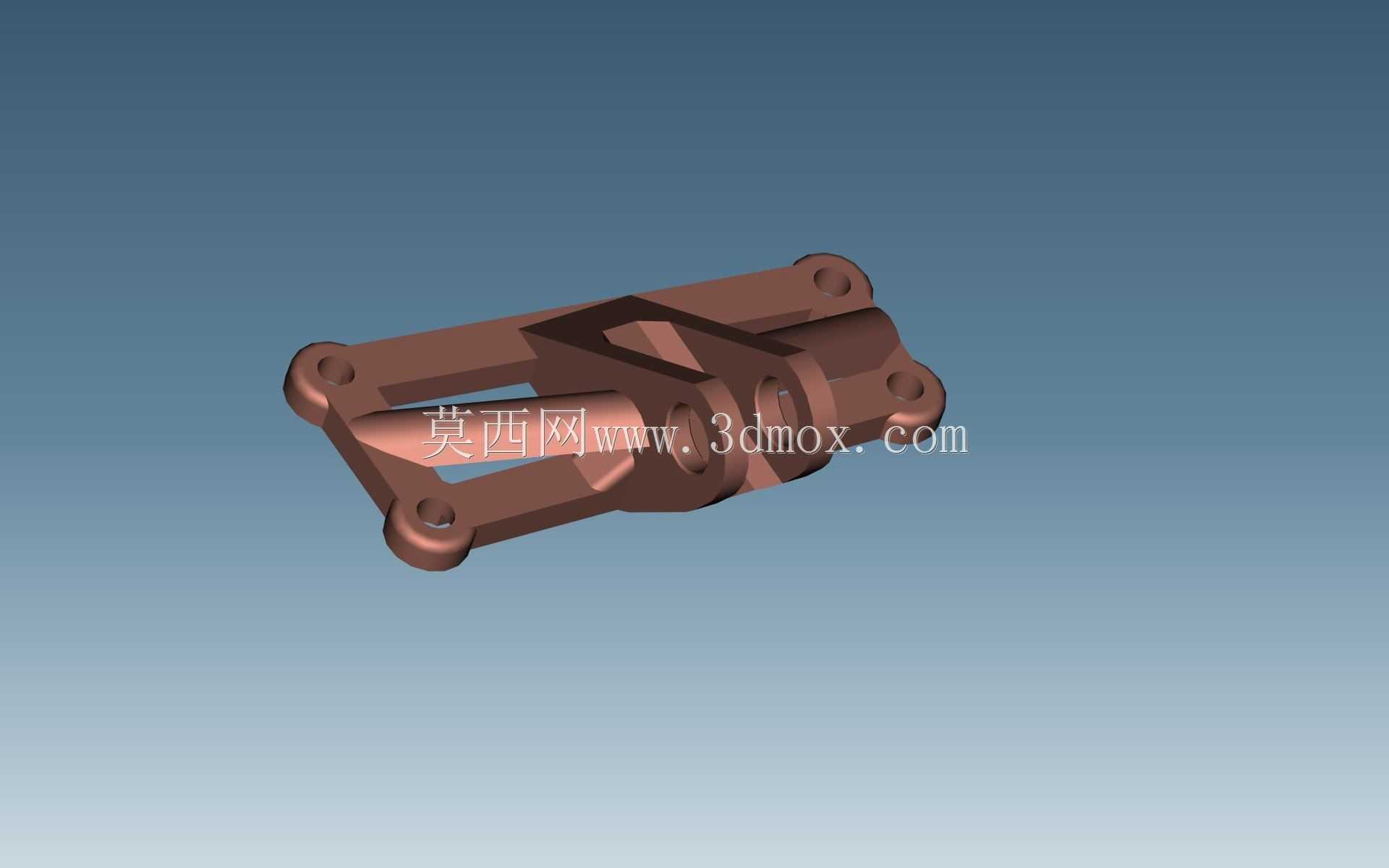

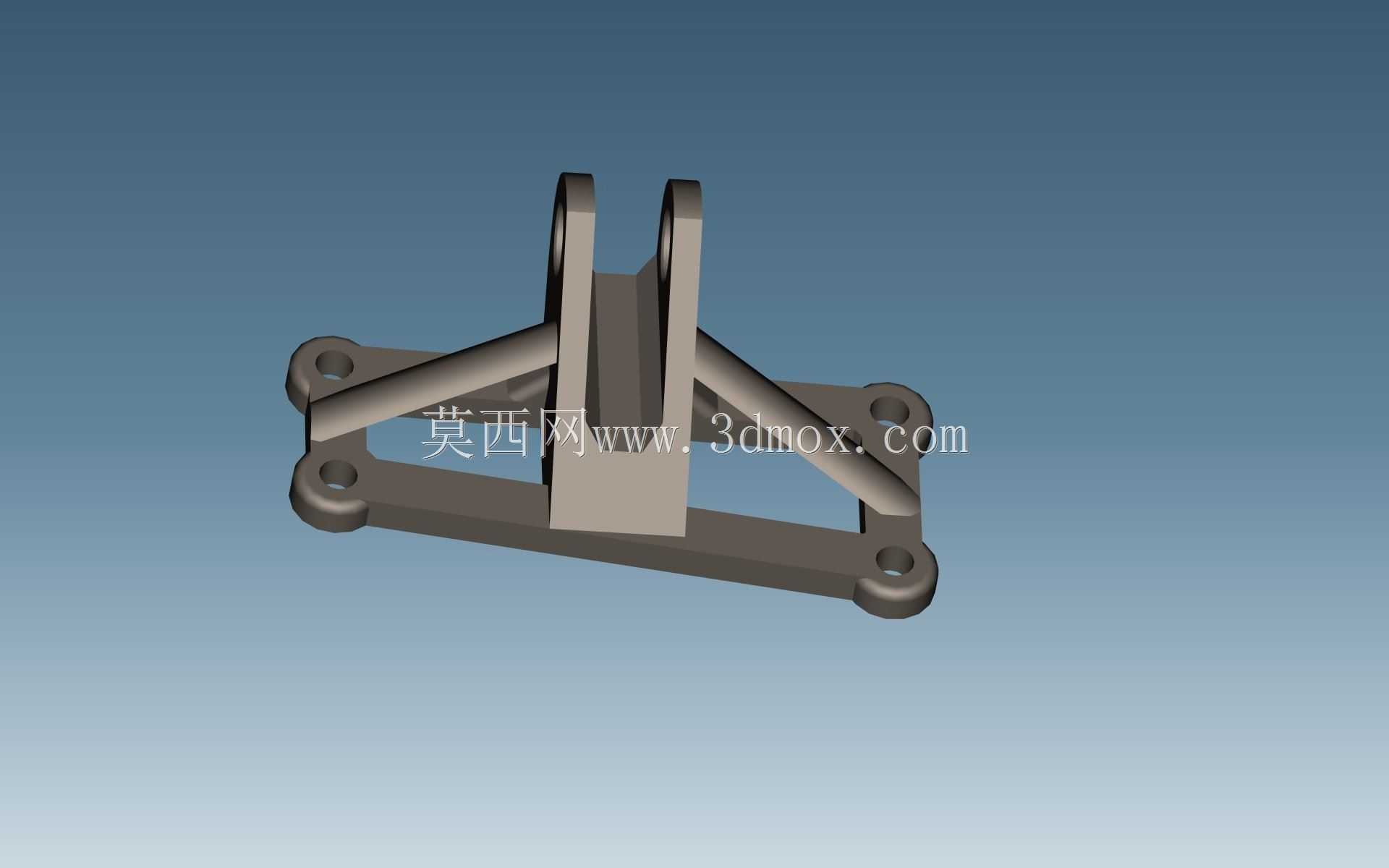

　　结构布局上，主体采用左右对称的框架式构型。上部是一根平直的横梁，四角各伸出一个带通孔的安装耳，四个耳孔的位置度直接决定了装机时的对接精度；横梁下方斜向布置两根圆管撑杆，从两侧安装耳向中部汇聚，形成三角形稳定受力路径，这是抗扭与抗弯最省材料的布置方式。中部的核心承力件是一个竖直的双耳叉座，两片平行耳板之间留出间隙容纳发动机吊点的单耳接头，通过销轴贯穿实现铰接，既保证发动机在热膨胀、振动时拥有微量摆动自由度，又能牢牢约束其位移。

　　设计思路上，这套支架走的是轻量化与高刚性平衡的路线。框架主体没有采用整块实体铣削，而是用板件拼焊加圆管撑杆的组合，在保证承力截面的前提下大幅削减自重——航空部件对每一克重量都敏感，多余的质量不仅增加油耗，还会放大振动惯性。斜撑杆选用圆管截面，是因为圆管在各个方向上的抗弯截面模量一致，能同时应对来自侧向和垂向的复合载荷；耳板连接处做了加厚过渡，避免孔边在反复拉压下出现应力集中。中部双耳座的耳板间距、销轴孔径都按发动机吊点接口匹配，耳板内侧预留了衬套安装空间，长期磨损后只需更换衬套而非整体报废，降低维护成本。

　　安装边界方面，四个机身侧安装孔呈矩形分布，孔位间距决定了支架在承力梁上的占用宽度，装机前需核对梁上螺栓孔的跨距是否一致；中部铰接座的销轴轴线方向、耳板开口宽度则要与发动机吊点对齐，装配时销轴从一侧穿入、另一端用开口销或螺母锁死。支架整体外轮廓在发动机舱内属于紧凑构型，横梁长度、撑杆斜向延伸范围都控制在舱体包络之内，不会与周边管路、线缆发生干涉。

　　从使用场景看，这类支架不仅见于小型喷气无人机、试验台动力挂载，也可作为航空发动机地面试车台的固定支撑——试车时发动机推力巨大，支架的三角承力结构能把水平推力可靠传递到台架基础。双耳铰接的设计在试车场景下同样关键，它允许发动机在推力建立瞬间有微小转动，释放热变形应力，避免刚性连接把弯矩硬憋在焊缝上。建模时需要重点还原的，是各耳板孔的同轴度、撑杆与横梁及叉座的相贯连接关系，以及双耳座中间的配合间隙，这些特征直接影响后续工程图出图和有限元受力分析的准确性。整体结构没有复杂曲面，却处处体现承力件的设计逻辑：力流从发动机吊点经双耳座传入，再沿两根斜撑杆分流到四角安装点，路径短、转折少，是一种高效且兼顾成本效益的支撑方案。
