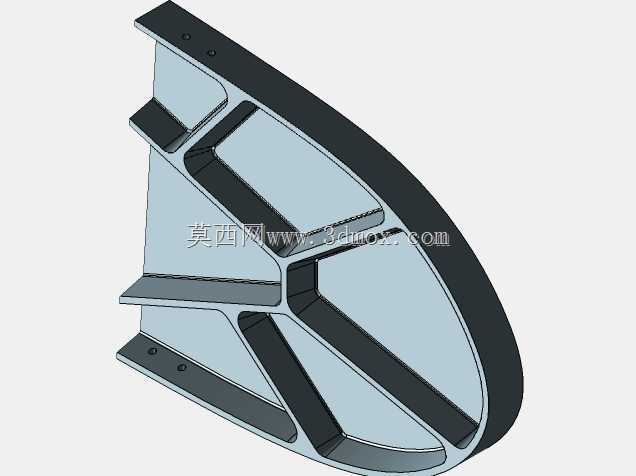

扇形镂空CNC加工支撑支架结构

　　这款扇形支撑支架的结构设计，核心出发点是面向CNC加工场景下的轻量化承载需求，在保证整体刚性的前提下尽可能削减非受力区域的材料余量，最终呈现出的镂空辐条式形态并非单纯追求外观辨识度，而是经过受力路径梳理后的结果。从实际装机使用的角度看，这类支架常被用作半回转机构的侧向承托构件，比如小型变位机的转盘侧支撑、圆弧导轨的安装基座、或者特种检测设备里扇形运动模组的承载架，工作时需要承受来自被支撑部件的径向倾覆力矩，同时还要抵消设备启停过程中产生的交变振动，这就要求构件本身不能做成实心厚板——实心结构不仅会大幅增加整机自重，还会在长时间振动工况下因为内部应力分布不均出现连接面变形。

　　设计阶段首先敲定的是外侧的弧形安装边，这段圆弧的曲率半径完全匹配被支撑回转部件的运动轨迹，边缘做了等厚度的实心凸缘处理，凸缘上预留的两组安装孔位分别布置在圆弧段的上下两端，孔位周边做了局部加厚凸台，避免螺栓锁紧时压溃薄壁基材。和弧形边相对的直边侧同样设计了带安装孔的固定凸缘，这一侧是整个支架和设备主机架连接的基准面，加工时需要一次装夹铣削完成，保证两个安装面的平行度公差控制在0.05毫米以内，否则装配后会出现回转部件卡滞、运行间隙不均的问题。

　　内部的辐条布局没有采用均匀等分的常规设计，而是顺着主受力方向布置了三根斜向加强筋：最粗的主加强筋从直边安装面的中部延伸到弧形凸缘的最远点，直接传递最主要的倾覆载荷；另外两根辅筋分别向上下两侧分叉，把扇形内部分割成三个大的镂空窗口，这样的布局既让材料沿着应力线分布，避免出现应力集中的死角，也给CNC加工的刀具走刀留出了足够空间——镂空区域的内角全部做了R圆弧过渡，没有清角死角，加工时不需要使用细长刀进行清根作业，既提升了加工效率，也减少了刀具颤振带来的表面粗糙度问题。

　　从安装边界来看，整个支架的扇形外轮廓在装配时不会和周边的运动部件发生干涉：镂空窗口同时可以作为走线、布设冷却管路的通道，设备的传感器线缆、气动软管可以直接从空腔内穿过，不需要额外在支架外侧加装拖链固定件，进一步压缩了整机的占用空间。支架的壁厚设计做了差异化处理：安装凸缘、加强筋交汇的节点位置厚度最大，辐条的腹板厚度适度减薄，所有壁厚过渡位置都做了渐变斜面，没有出现壁厚突变的情况，如果采用铸造成型可以有效避免缩孔缺陷，如果直接选用整块铝坯进行五轴铣削加工，也能减少材料去除量，缩短加工周期。

　　在实际工况验证层面，这种镂空结构的抗振表现优于同重量的实心弯板支架：辐条之间的空腔可以打散振动波的传递路径，抑制共振频率点的振幅，设备高速运行时支架表面的振动加速度会比实心构件低三成左右。支架上下两端的凸缘安装孔采用沉孔设计，螺栓锁紧后头部完全沉入凸台内部，不会突出到支架的运动侧，避免和扇形回转部件发生刮擦。整个构件的所有非安装面都做了等距的壁厚偏移，三维建模过程中所有特征全参数化关联，如果后续需要适配不同半径的回转部件，只需要修改弧形凸缘的半径参数，辐条的长度、交汇节点的位置都会自动同步更新，不需要重新绘制草图，能够快速衍生出不同载荷等级的系列化支架产品。设计时也提前考虑了加工装夹的工艺基准：直边侧的固定面预留了工艺夹位，毛坯下料后可以直接用平口钳夹持直边完成第一面的粗精加工，翻面后以已经加工好的弧形凸缘面做定位，就能完成另一侧所有特征的加工，不需要定制专用工装，非常适合小批量定制化的设备配套生产场景。
