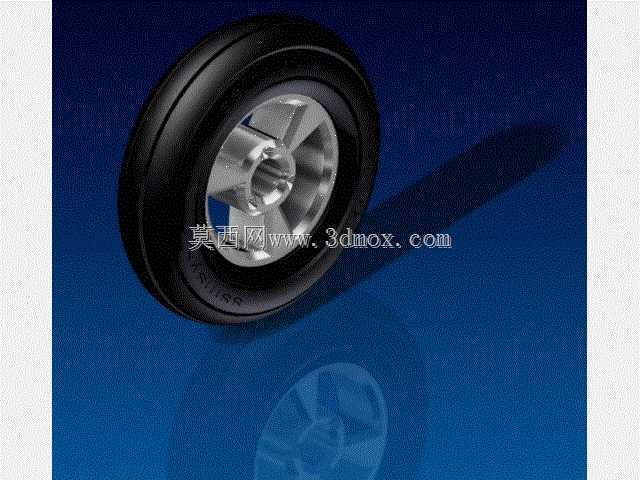

工业实心橡胶行走轮带轮毂结构

　　这款行走轮的结构设计，首先从实际工况的承载需求出发，胎体采用实心橡胶构型，完全规避充气轮胎在车间碎石、金属切屑、尖锐边角地面上易扎破漏气的痛点，日常在装配工位转运、仓储短途搬运、小型工装台移动场景下，不需要频繁检查胎压，也不会因为局部穿刺直接导致轮体报废，运维成本远低于同尺寸充气轮。轮辋部分采用一体式金属压铸成型的六辐轮毂，中心预留阶梯式安装轴孔，孔位周边做加厚凸台处理，扭矩传递过程中应力不会集中在开孔边缘，辐条之间的镂空区域一方面减少整体自重，另一方面在轮体滚动时可以顺带带走胎面与地面摩擦积攒的热量，避免长时间连续行走后橡胶过热软化。从安装边界来看，轮体总厚度控制在窄幅尺寸区间，适配多数小型手推车、移动工具柜、

　　轻型工装架的轮架安装间距，不需要额外加宽支架开口；中心轴孔的配合公差按照常用转动副间隙设定，既可以搭配普通销轴做自由回转，也可以加装深沟球轴承实现低阻力推行，轴端预留的卡簧槽可以直接装入轴用挡圈，限制轮体轴向窜动，整机装配时不需要额外加工限位结构。胎面的圆弧轮廓做了等半径修形，轮体与地面的接触区域为窄条带状，转向时摩擦阻力更小，在环氧地坪、水泥地面、钢板路面上滚动都不会留下明显压痕，橡胶材质的阻尼特性还能过滤地面微小颠簸，转运精密小零件时不会因为路面震动导致工件磕碰。设计过程中先完成轮毂的受力校核：单轮额定承载工况下，辐条根部的弯曲应力远低于铸铝材料的许用应力，即使遇到单侧过台阶的偏载工况，也不会出现辐条断裂变形；

　　橡胶胎体与金属轮辋的结合面设计有周向防滑凹槽，橡胶硫化成型后嵌入凹槽内，大扭矩启动或者急停时胎体不会和轮辋发生相对滑转。实际使用场景里，这类轮体常配套在300到500公斤级的小型转运设备上，四个轮组均匀分摊载荷，单轮承受的径向力处于设计冗余区间，推行过程中胎面的微小形变可以吸收接缝处的冲击，不会把刚性冲击直接传递到上方的设备框架。和普通塑料轮相比，橡胶胎面的摩擦系数更高，停在略有坡度的车间地面上，配合刹车装置可以获得足够的制动力，不会出现溜车问题；和全金属轮相比，它运行噪音更低，车间内连续转运时不会产生高频金属异响，作业环境更友好。建模时轮辋的安装面做了平面度管控，和轮架侧板贴合时不会出现点接触，锁紧螺母压紧后受力均匀，长期使用也不会出现轮体偏摆。胎侧的标识区域预留了模刻位置，后续量产时可以直接标注承载参数、规格尺寸，不需要额外粘贴标签，避免长期摩擦后标识脱落。
