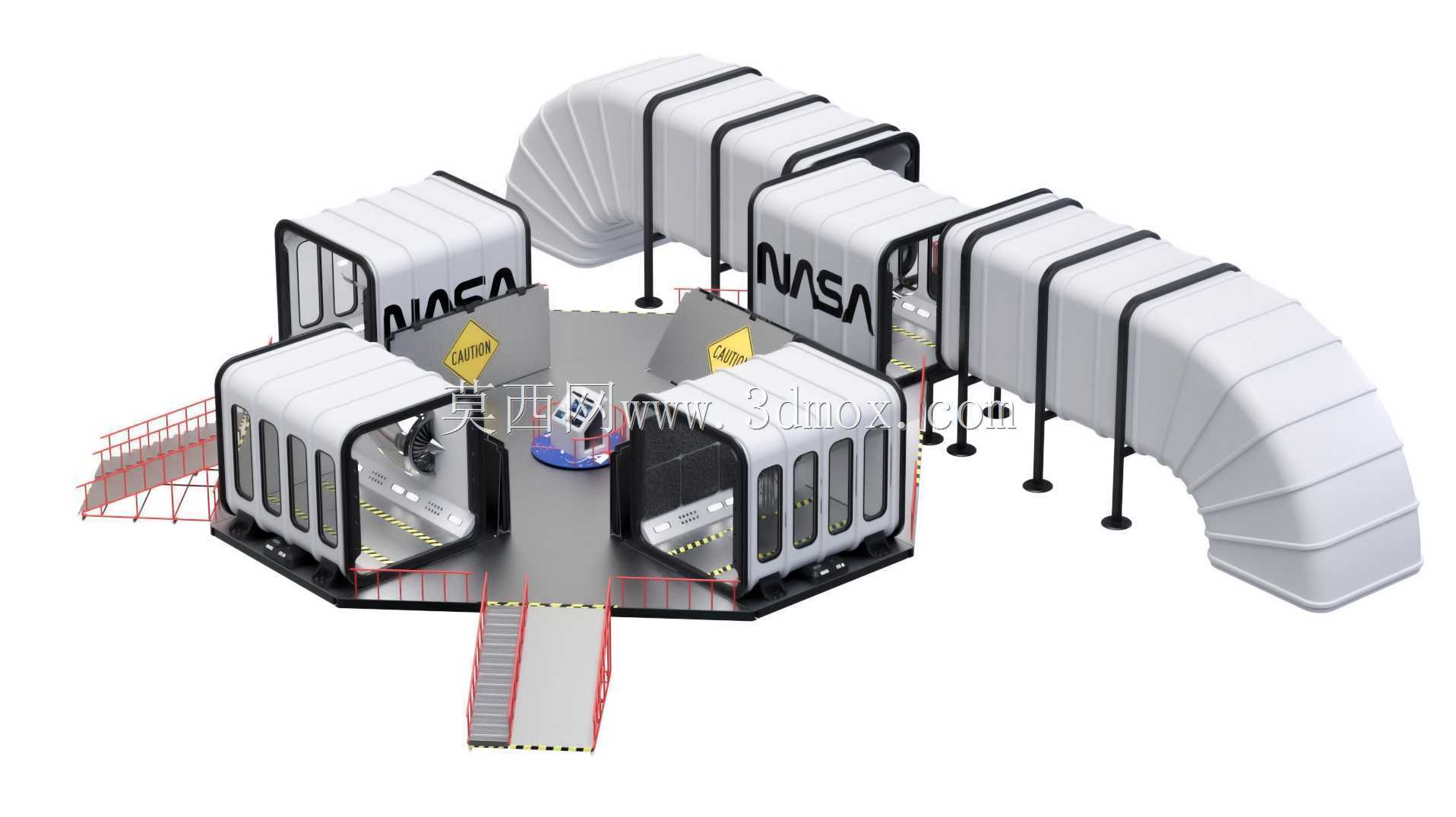

跨音速风洞试验段带旋转平台结构

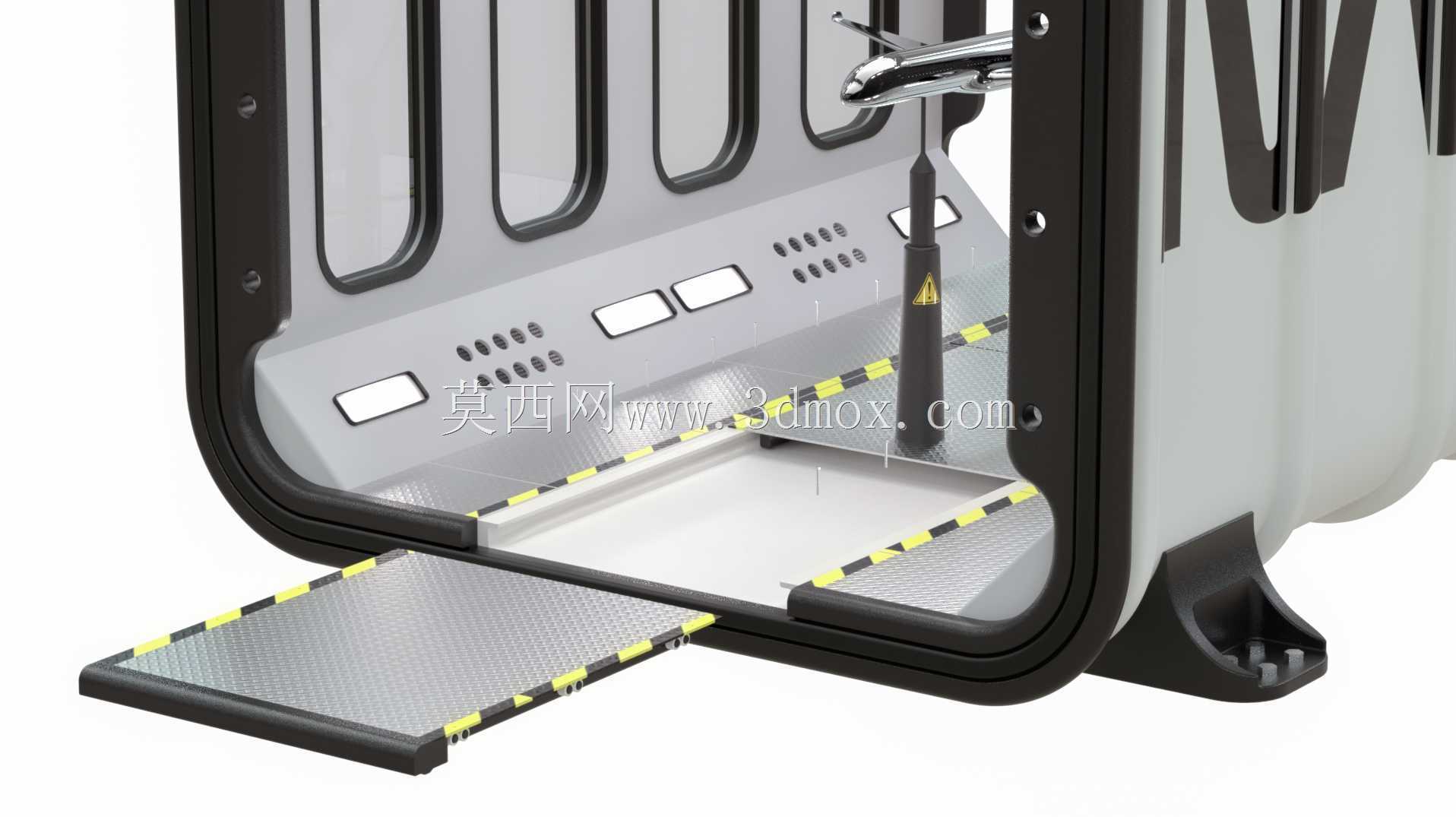

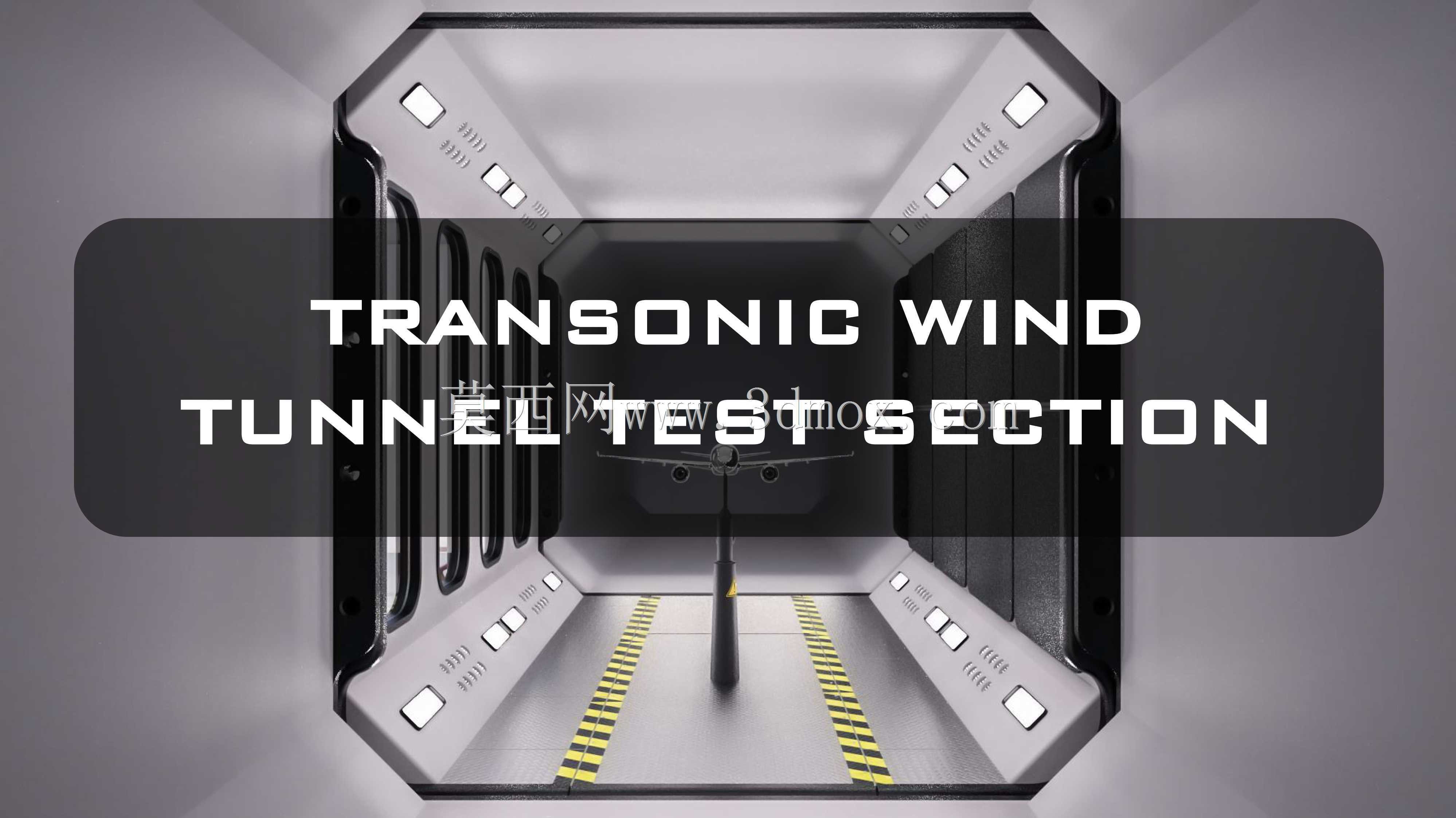

　　这套三维结构围绕跨音速风洞试验段展开，核心区域是飞行器模型在高速气流中完成气动测试的封闭通道。试验段内壁采用多面折线轮廓，侧壁布置观察窗与照明安装位，顶部和底部预留模型支撑、测量线缆以及驱动机构的贯通接口，使气流通道在满足可视观察的同时，仍能维持较高的壁面连续性。现场使用时，被测缩比飞行器通过中央支杆固定在旋转平台上，平台可按试验工况调整模型迎角、侧滑角或姿态组合，配合稳定来流获取升阻特性、压力分布、抖振边界以及跨音速区域的非线性气动响应。

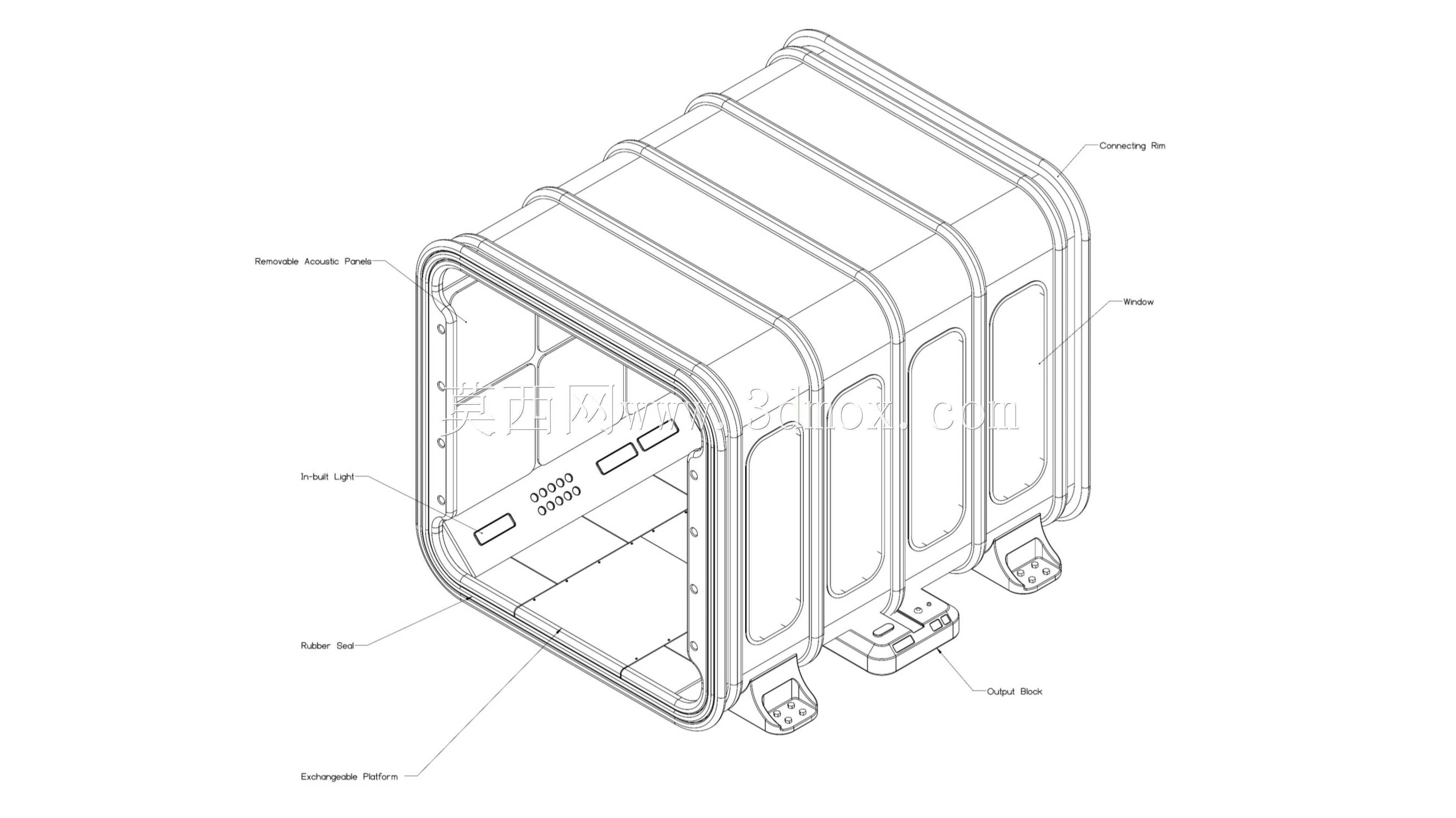

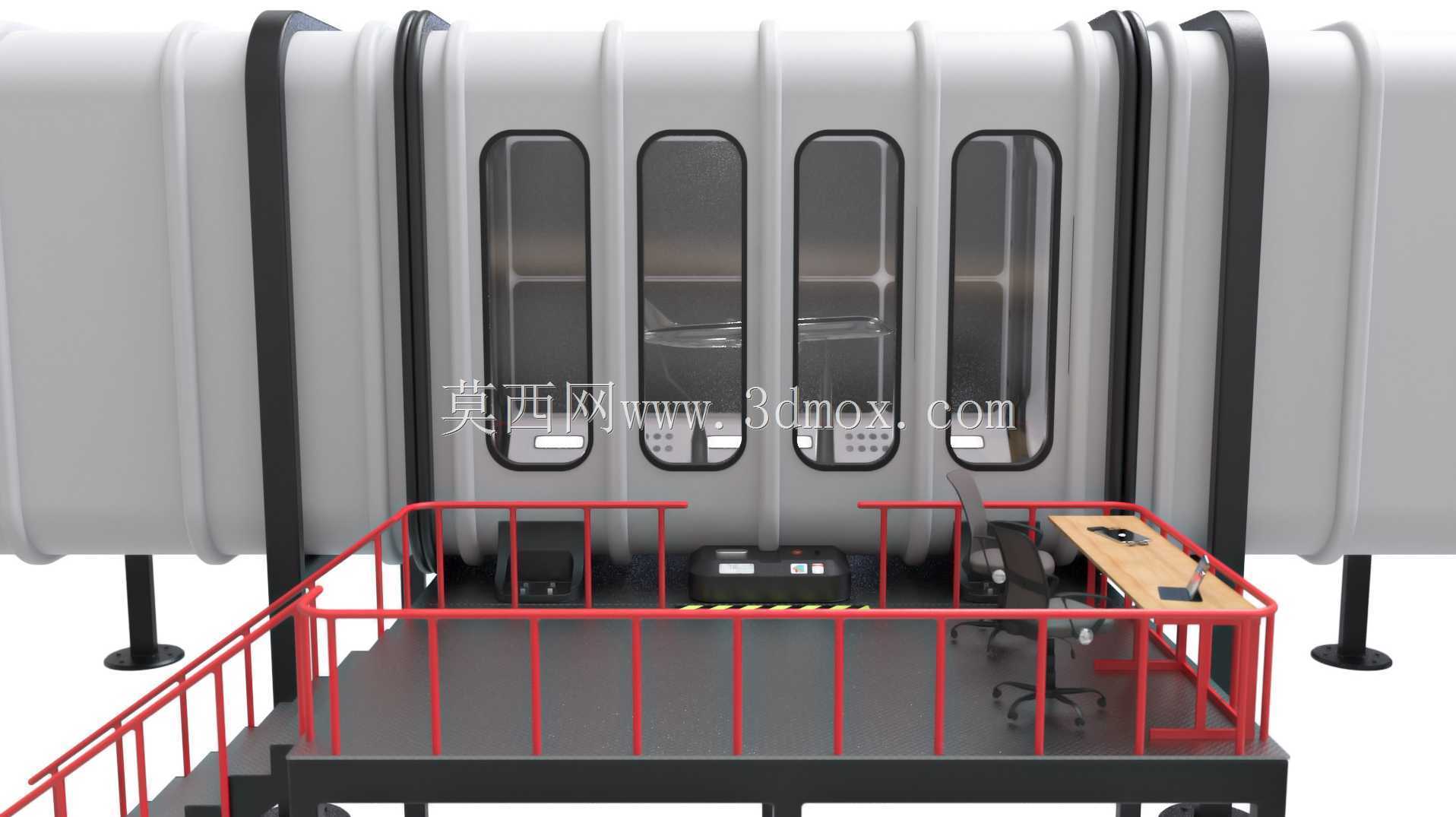

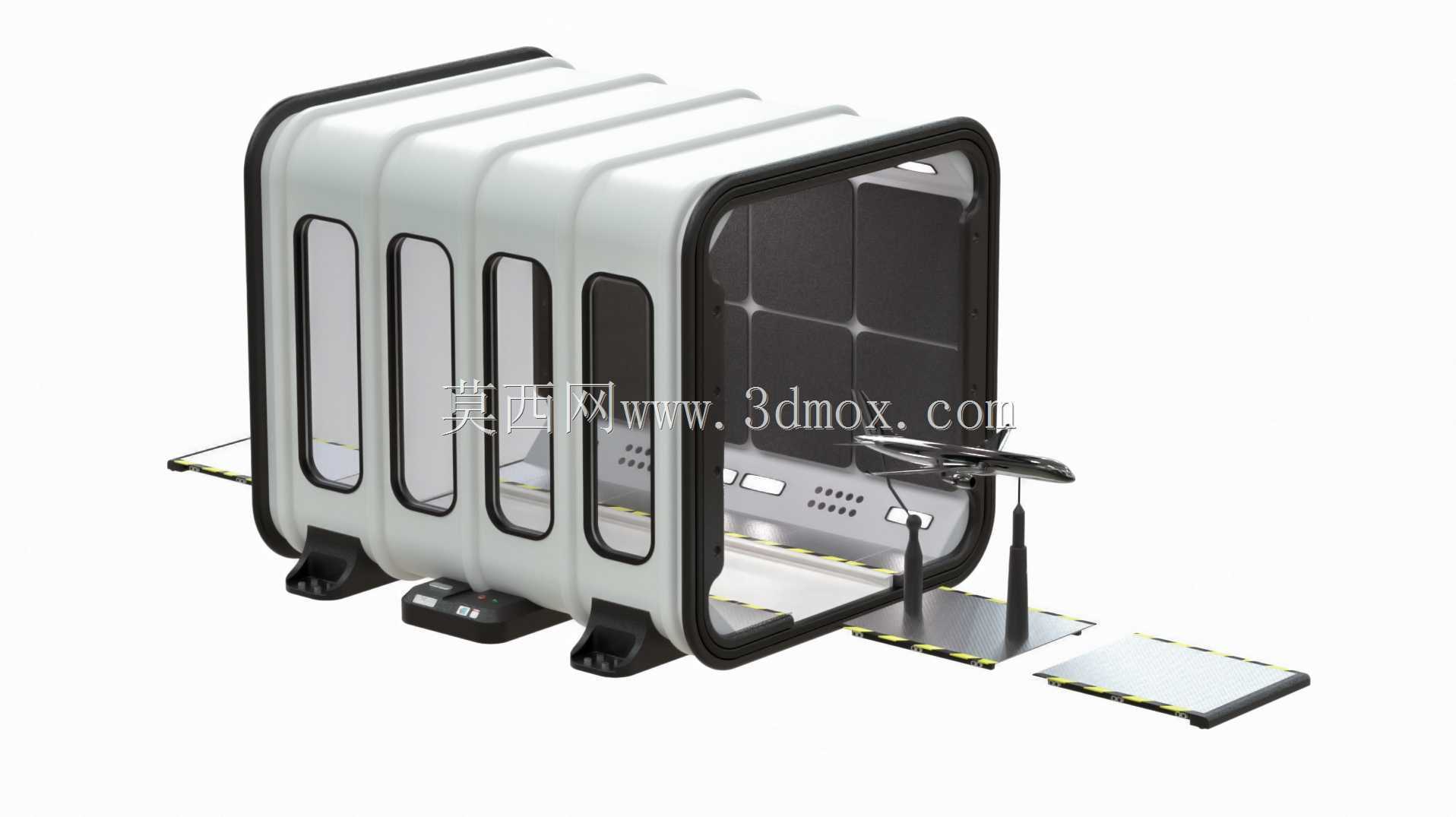

　　结构设计的重点并不只是做出一个通道外形，而是处理气流品质、模型姿态、支撑刚度和人员观测之间的矛盾。跨音速区间流场对壁面干扰十分敏感，试验段截面尺寸、拐角过渡、开孔或缝槽位置都会影响马赫数均匀性；因此模型中对内壁板、边框、观察窗和底部导向区域进行了分区表达，便于后续在详细设计中区分承力壁板、声学处理层、光学窗口和维护盖板。侧壁长条窗口既服务于纹影观测、高速摄影和外部光学测量，也为试验人员确认模型姿态、支杆振动和气流组织提供直接视野。

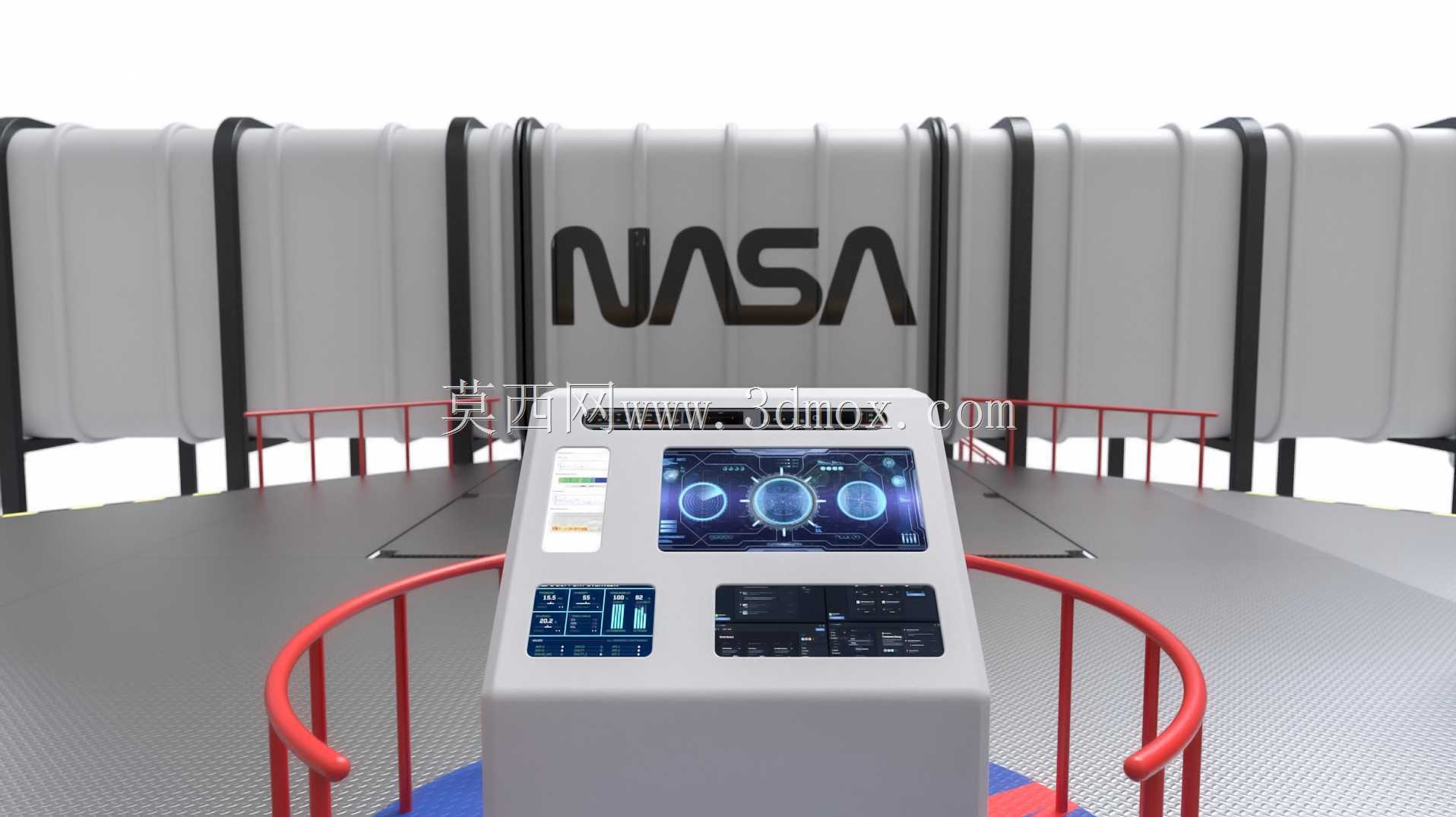

　　旋转平台位于试验段下部，承担模型定位与载荷传递。平台表面设置导向标线和安装基准，周边保留与地基或风洞主体框架连接的螺栓区域；中央支杆从平台向上伸出，下端与角度调节机构、测力天平及支撑桁架衔接。液压驱动器布置在平台下方或侧部，通过推杆、铰座和限位结构带动平台转动，适合在较大气动载荷下提供平稳的姿态变化。建模时需要特别关注驱动行程与转角范围的匹配：铰链中心决定平台转动半径，推杆两端铰接点位置决定力臂变化，若布置不当，小角度区间可能出现驱动力矩不足，大角度位置又可能发生机构干涉。

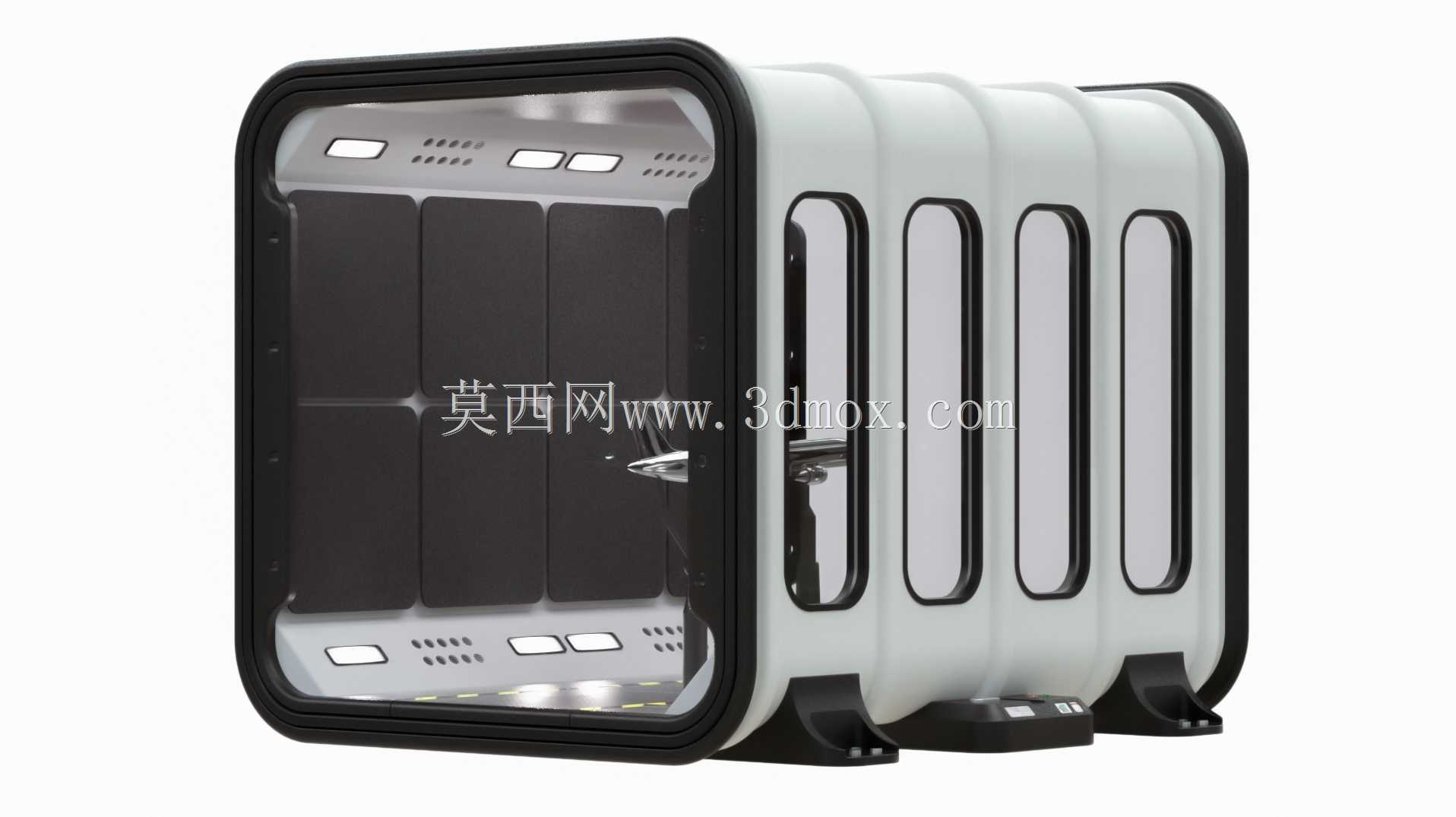

　　安装边界方面，试验段前后端需要与喷管段、扩散段或驻室结构对接，法兰面、密封面和定位销孔应保持同轴关系。侧壁窗口要有独立压板和密封槽，玻璃或光学板材不能直接承担主体结构拉力；底部平台与风洞基础之间应设置调整垫铁、锚固点和检修空间，保证液压管路、线缆桥架和天平信号线能够分离敷设。通道内部的照明灯具嵌入侧壁斜板，灯座需避开主气流方向的突出物，防止产生额外扰流。地面黄黑警示线对应设备运行时的人员安全边界，也提示平台转动和支杆摆动范围内不得放置临时工装。

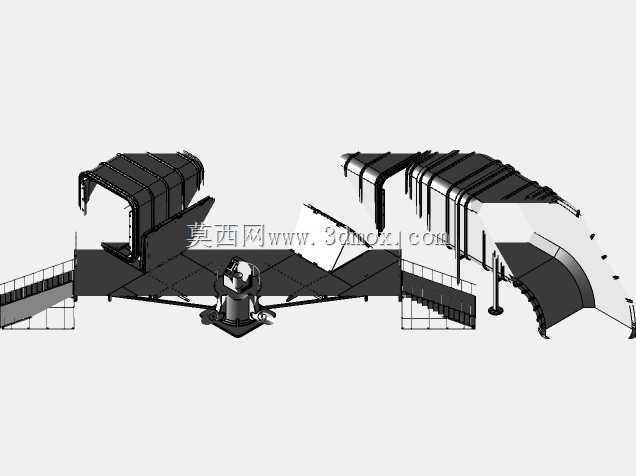

　　从工程应用看，该类试验段服务于航空航天飞行器选型、机翼构型优化、尾翼稳定性校核、导弹或火箭模型气动验证以及高校空气动力学教学试验。三维模型把洞体壁板、观察窗、旋转平台、中央支杆、液压执行件和内部标识统一装配，能够用于结构干涉检查、维护路径确认、试验方案演示和关键机构运动分析。设计推进时，可先依据目标试验段截面确定模型最大尺度和支杆高度，再反推平台直径、驱动铰点布局及底部框架高度；对于需要更换模型支架的场景，平台上应预留标准化T型槽或螺孔阵列，使不同天平、支杆和腹撑/尾撑机构能够在同一基准上切换。
