概念飞翼飞行器气动外形结构设计

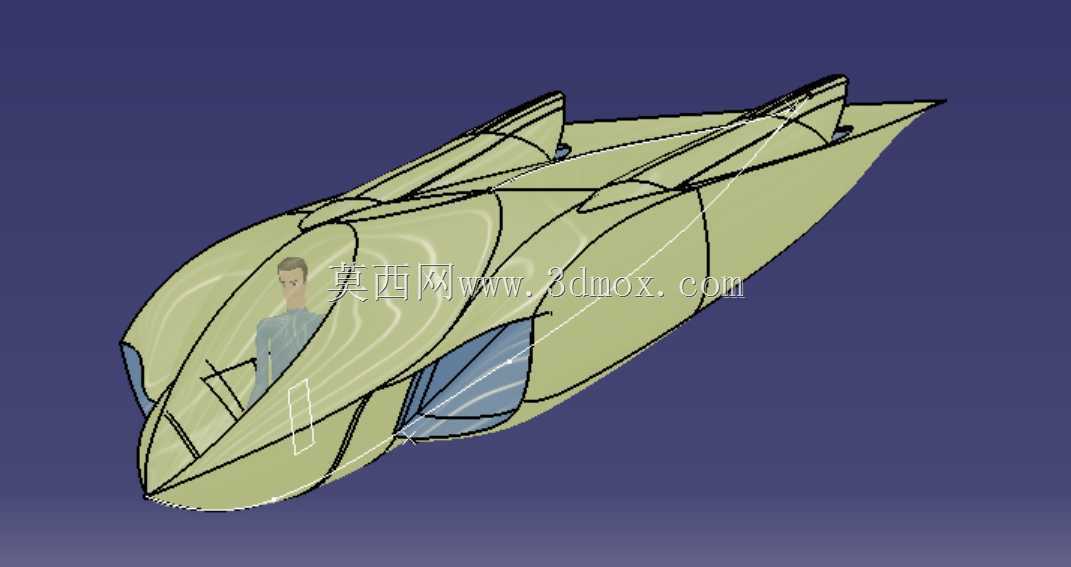

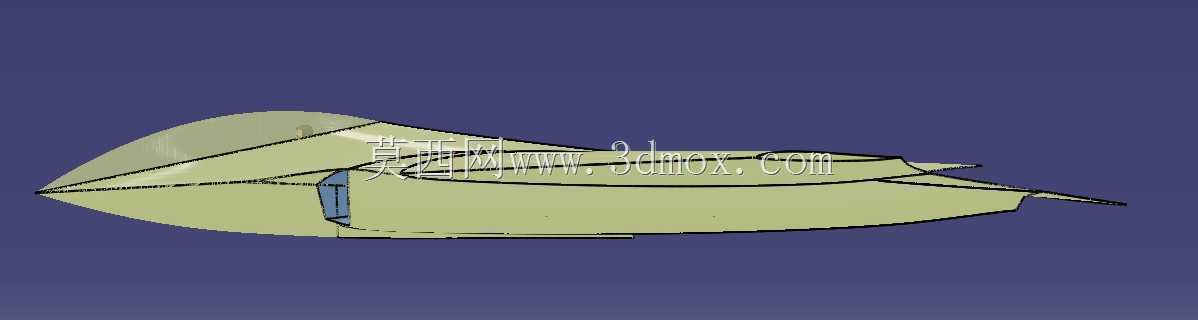

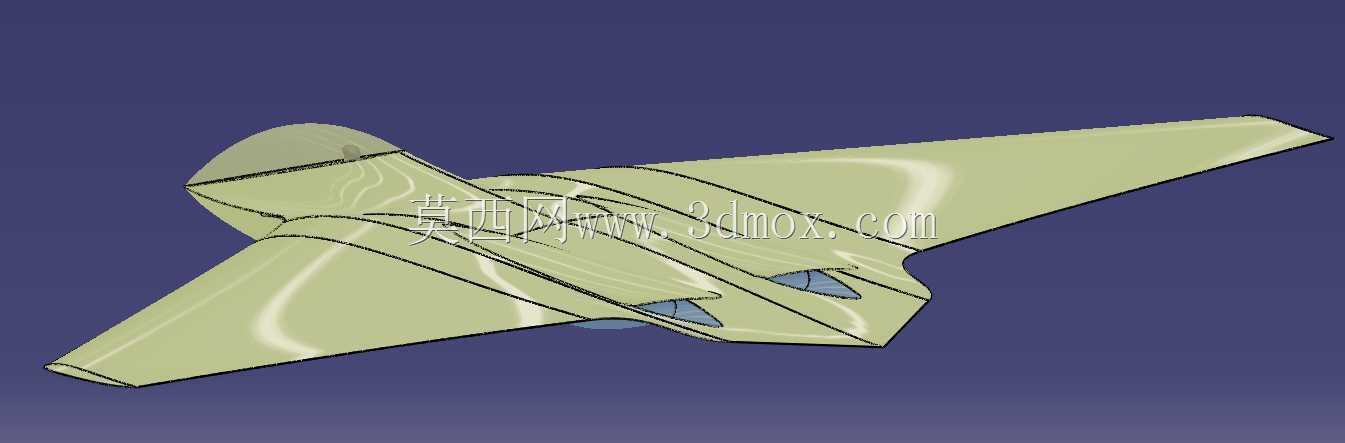

　　该构型围绕无尾飞翼的高升阻比特性展开，整体采用翼身完全融合的连续曲面过渡，没有传统圆筒机身与独立机翼的明确分界，乘员舱段直接整合在中央升力体内部，整机所有外露曲面均参与升力产生，大幅降低常规布局中机身带来的废阻。从实际使用场景来看，这类飞翼构型可适配长航时巡飞、低空低速观测、小型验证平台等工况，低速段依托大厚度翼根获得充足升力系数，起降阶段对跑道长度的要求远低于同量级常规布局飞行器，中央升力体内部可连续布置载荷舱、航电安装位与燃油存储空间，空间利用率显著提升。

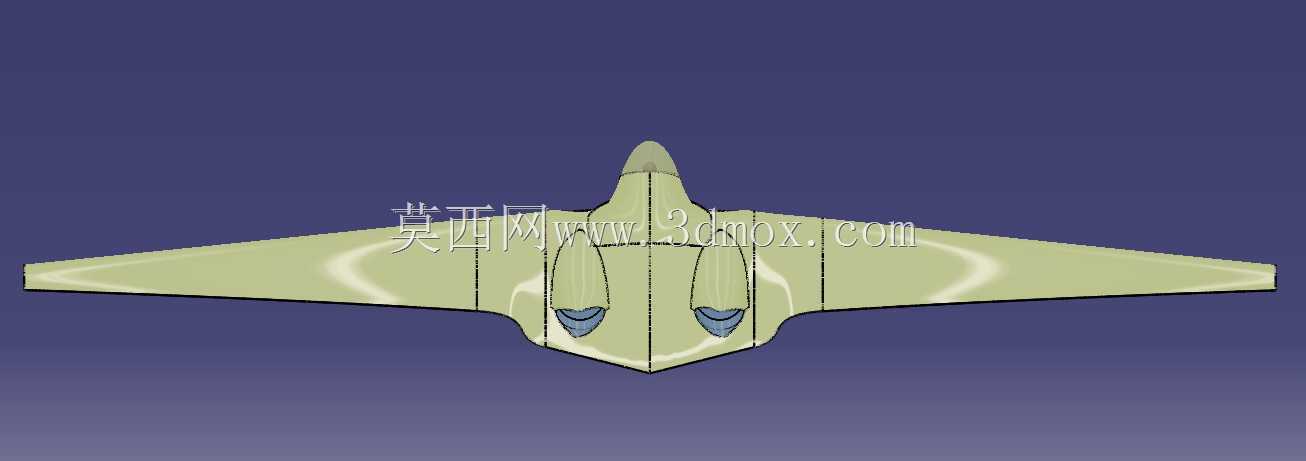

　　翼面选型上，翼根段采用成熟的低速高升力翼型，保证大迎角下的气流附着能力，翼尖段切换为相对厚度更小、阻力特性更优的翼型，兼顾巡航效率与翼尖诱导阻力控制；整机后缘布置多组可动控制面，通过左右翼面后缘舵面的差动偏转，替代传统垂尾与平尾的航向、俯仰控制功能，省略尾翼结构后整机结构重量进一步降低，雷达反射特征也同步缩减。建模过程中全程采用参数化驱动逻辑，翼型站位、根梢比、后掠角、翼面扭转角均设置为可调参数，后续调整气动布局时可直接修改参数完成全机曲面再生，无需重复搭建基础曲面。

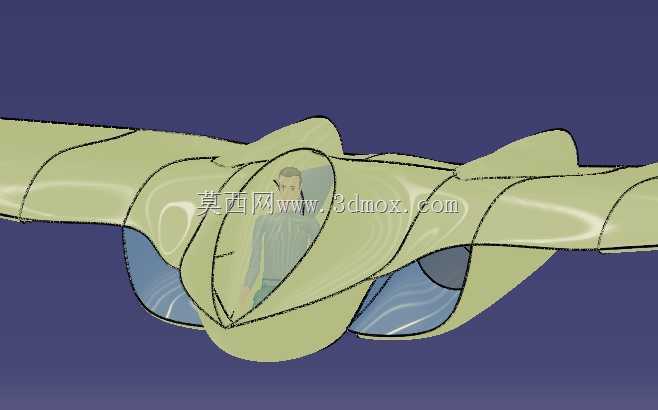

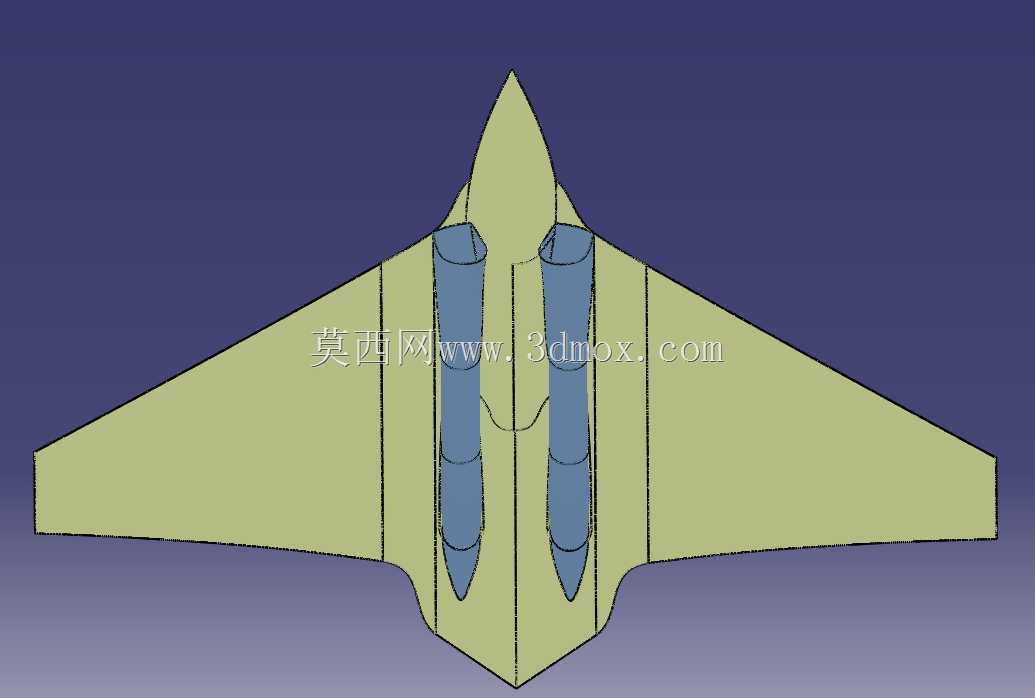

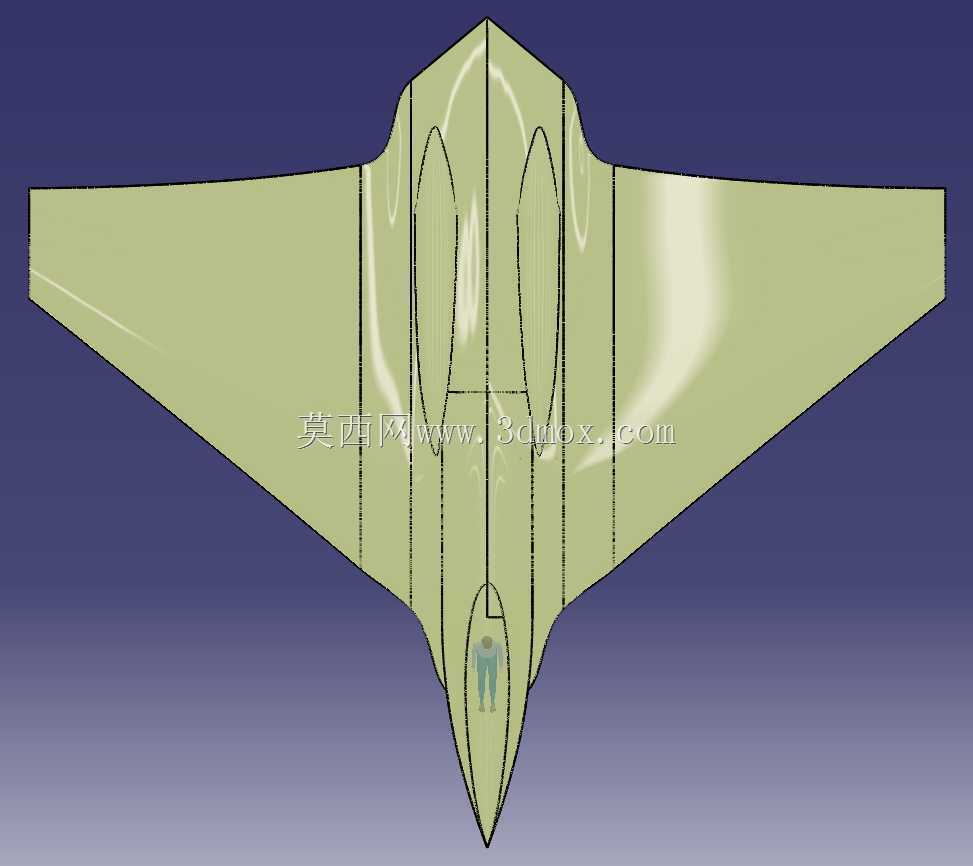

　　外形边界方面，整机展长与机身长度比值较大，中央机体最宽处可容纳单人乘员舱，舱盖采用流线型透明曲面，与周边蒙皮曲面保持G2连续，避免局部台阶带来的气流分离；两侧进气道开口整合在翼根内侧曲面，进气口轮廓与翼面曲面顺滑衔接，进气道内部通道预留足够的安装纵深，匹配小型动力单元的安装尺寸，发动机安装孔位的接口尺寸参照成熟小型航空动力的安装规范设定，周边预留维护拆装的操作空间，动力段周边的承力框位置在曲面建模阶段就同步预留了安装凸台，后续结构详细设计时可直接在凸台上布设连接孔位。

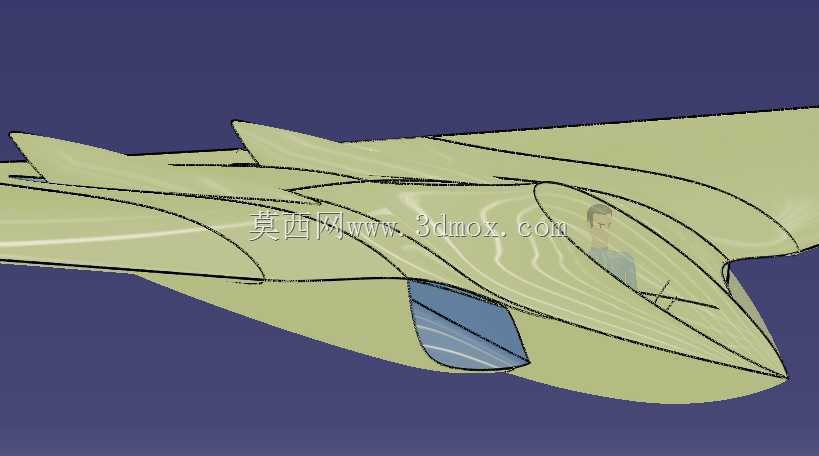

　　起落架舱段整合在中央升力体下部，舱门闭合时与外蒙皮完全齐平，收起状态下无外露凸起；整机曲面分块遵循气动连续性要求，蒙皮分块缝隙均沿气流流向布置，避免横向缝隙干扰附面层流动。从结构实现角度，该参数化模型可直接导入流体仿真环境完成网格划分，针对不同迎角、侧滑角工况校核升阻特性与舵面控制效率，后续迭代时可快速调整翼面扭转分布，补偿翼尖失速特性；曲面输出的STEP格式几何可直接用于后续3D打印验证机加工，或者模具开模制作复合材料验证样机，渲染环境下可直接输出不同涂装方案的展示效果，用于概念方案评审与气动布局原理验证。建模时特意将机翼与机身的融合段曲面做了加厚处理，内部预留了翼梁、翼肋的布置空间，承力主通路沿翼展方向连续贯通，从左侧翼尖一直延伸到右侧翼尖，避免传力路径出现突变；乘员舱周边的承力框采用环形封闭结构，既承担座舱增压载荷，也将两侧翼面的升力载荷均匀传递到中央机体，整个构型没有多余的突出结构，所有外露部件都做了流线化修型，完全贴合飞翼布局的气动设计逻辑。
