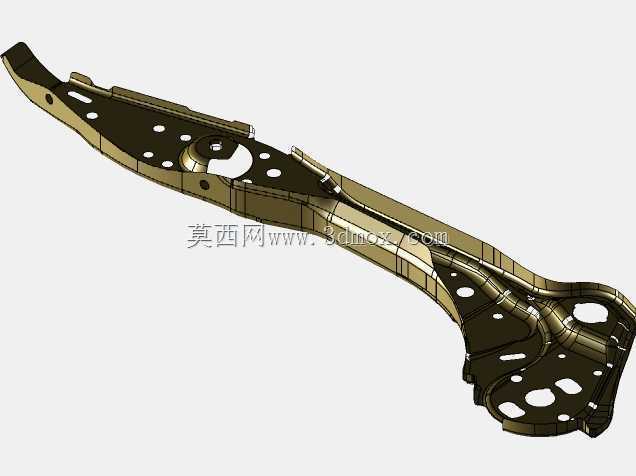

这套钣金承载结构属于车身骨架中的纵向承力构件,整体采用冲压成型工艺加工,轮廓沿车体纵向延伸,截面在不同区段呈现差异化的弯折与加强形态,用于在整车装配中承担前部载荷传递、碰撞吸能以及底盘部件安装定位的作用。从结构形态上看,构件一端为较窄的延伸段,另一端扩展为带多孔位的安装法兰面,中间通过连续的折弯棱线提升整体抗弯刚度,表面分布的大小圆孔与异形孔既承担减重功能,也为线束、管路穿过以及螺栓连接提供预留空间。
在整车布置场景中,这类纵梁构件通常布置在车身下部两侧,前端与防撞梁、吸能盒连接,中段衔接门槛梁与地板横梁,后段延伸至乘员舱下部并与座椅安装点、底盘悬架支座形成力流闭环。车辆正常行驶时,路面冲击经悬架传递到该构件,再分散到整个车身骨架;发生正面偏置碰撞时,纵梁通过预设的折弯诱导区段逐步溃缩,吸收冲击能量,减少乘员舱侵入量。建模过程中需要重点保证各安装孔的位置度与相邻构件的匹配关系,孔位公差直接影响总装时螺栓能否顺利穿入,折弯圆角处的材料增厚与减薄趋势也要在结构设计阶段提前预判,避免冲压成型时出现开裂或起皱缺陷。
设计思路上,该构件没有采用等截面直梁形式,而是根据不同区段的受力大小调整截面高度与翻边宽度:载荷集中的法兰连接区域加大了贴合面面积,并在孔位周围保留足够的翻边宽度以分散连接应力;中段受力以弯曲为主,通过加深纵向加强筋、抬高折弯立边来提升截面惯性矩;延伸段受力相对较小,则适当缩减材料宽度并开设减重孔,在刚度满足要求的前提下控制零件重量。构件边缘的翻边设计一方面提升了钣金边缘的抗变形能力,另一方面也为焊接搭接提供了贴合面,便于与相邻的横梁、支架通过点焊或螺栓连接组合成完整的车身下部框架。
从安装边界来看,该纵梁件的上表面与地板钣金贴合,下表面预留底盘护板、管路固定卡扣的安装点位,侧面的异形缺口用于避让转向机构、传动部件或悬挂杆件的运动空间,建模时需要核对周边运动件的极限行程,保证整车跳动、转向过程中不发生运动干涉。零件整体为薄钢板冲压结构,壁厚均匀,所有棱线均采用圆滑过渡,避免应力集中导致的疲劳开裂;多孔布局在减重的同时,也需要兼顾孔边距要求,孔壁到零件边缘的距离不能过小,防止连接部位在长期振动工况下出现撕裂。
在三维结构建模工作中,这类钣金件需要先搭建主体曲面轮廓,再依次添加折弯特征、翻边特征、冲孔特征与局部加强筋,特征顺序要贴合实际冲压工序逻辑,便于后续展开下料计算与冲压工艺分析。完成实体建模后,还需对照整车装配关系校验各安装面的平面度、连接孔的同轴度,以及与周边零部件的间隙是否满足设计规范,确保该构件既能满足承载与碰撞安全要求,也能顺利完成冲压生产与整车装配。
