轻量化双立板安装支座结构优化设计

　　在重载工业设备的安装布局里，支座类零件往往是整机载荷传递路径上最容易被忽略的环节——很多现场装配出现的振动异响、连接面滑移、长期使用后安装孔位变形，追根溯源都不是紧固件选型不足，而是支座本体的刚度分布和载荷流向没有匹配实际工况。这款经过外形迭代优化的双立板安装支座，正是针对通用设备安装场景里“冗余重量大、局部应力集中、受力变形不均”三个常见痛点完成的结构优化方案。

　　从实际使用场景来看，这类支座广泛适配车间自动化产线的工位辅机安装、中小型动力单元的机架固定、检测设备的支撑底座、输送线侧边功能组件的挂载，也可作为通用电气柜、小型液压站、气动控制单元的底部连接支撑件。它的核心作用是在被支撑设备和底部安装基准面之间搭建刚性传力路径：设备工作产生的垂向载荷、启停冲击带来的水平剪切力、运行振动引发的交变载荷，都会通过支座的立板传导到底部安装法兰，再均匀分散到下方的机架或者预埋安装面上，避免载荷直接集中在连接螺栓上造成螺栓受剪疲劳。

　　这次结构优化的核心思路，是跳出传统“实心块堆料保刚度”的设计惯性。最初的原始支座采用整体厚板铣削的构型，为了保证立板挂载位置的刚度，底部法兰和中间连接区域都保留了大量实体材料，整体自重偏大，不仅增加了整机的装配重量，在移动设备、机载工位上使用时还会额外增加运动负载。优化过程中首先梳理了零件的完整载荷路径：四个角的安装孔是和底部基准连接的固定点，上方两个平行立板的同轴孔是核心受力挂载点，所有外加载荷都会从挂载孔沿着立板向两侧的法兰区域传递。顺着载荷流向，我们把载荷传递路径上的材料保留并做了加厚过渡，把几乎不参与传力的中间冗余区域做了材料去除，同时对所有转角位置做了平滑的圆弧过渡，彻底消除直角位置的应力集中奇点。

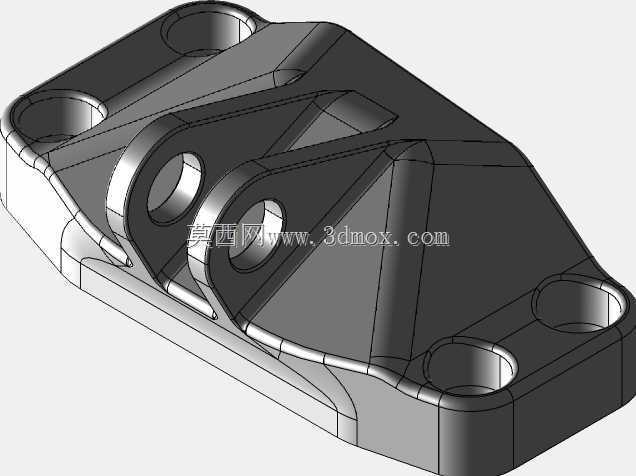

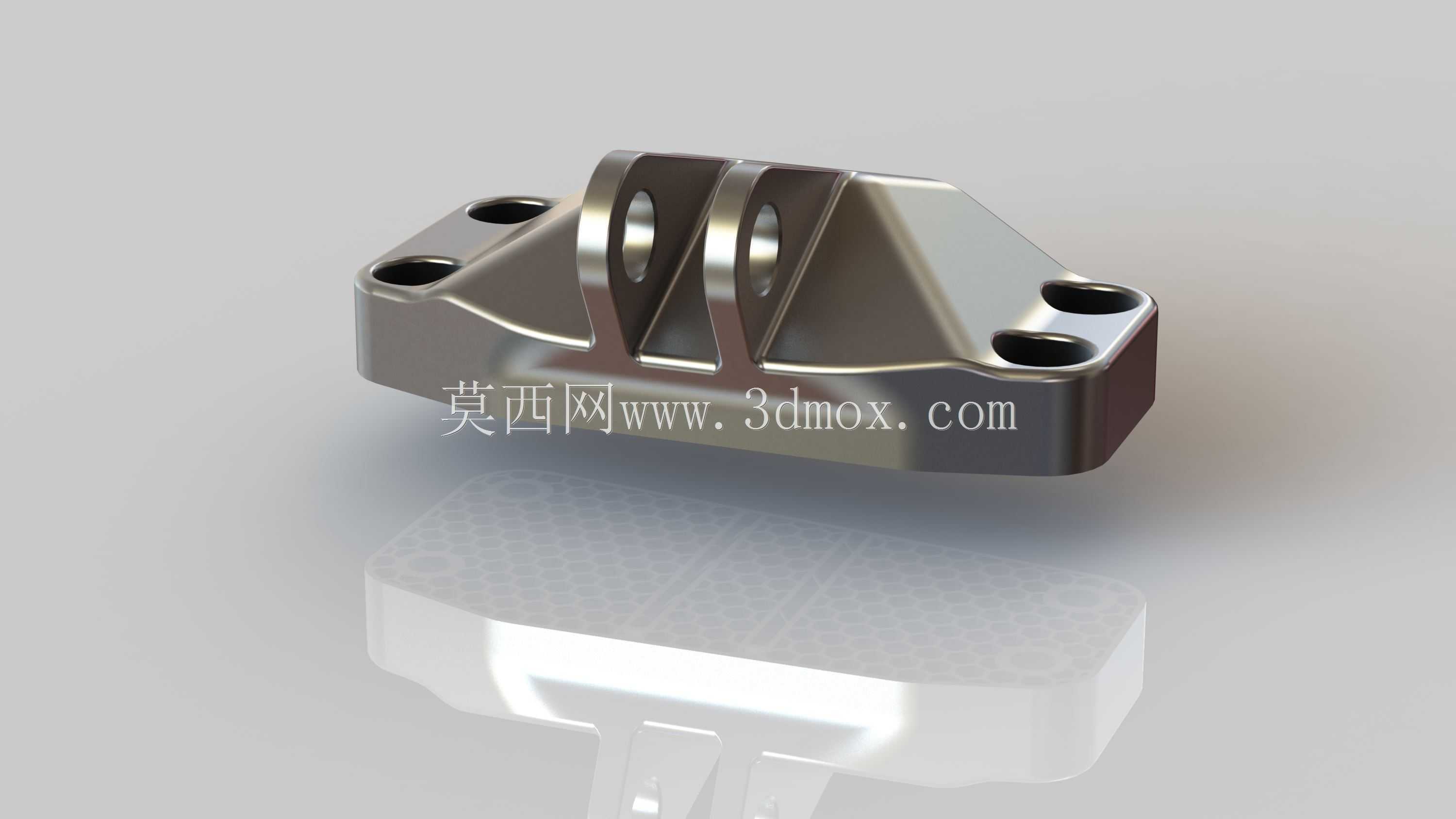

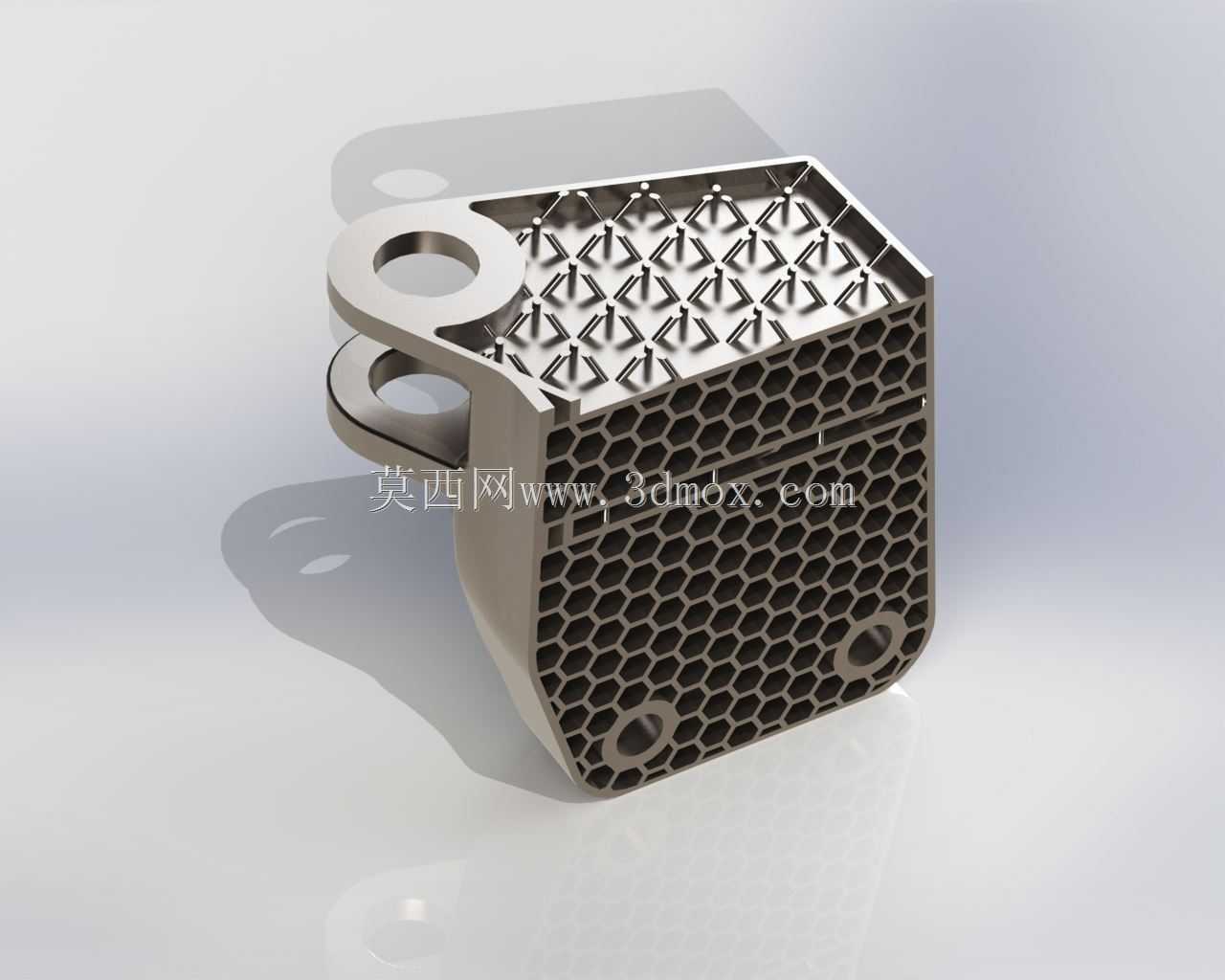

　　从外形结构来看，底部法兰采用近似菱形的延展构型，四个角位分别布置沉头安装孔，孔位周边做了局部凸台加厚：凸台结构一方面可以保证螺栓锁紧时的接触面压足够均匀，避免薄法兰面被螺栓压溃变形，另一方面沉头孔设计可以让螺栓头部完全沉入零件表面，安装后支座底面可以完全贴合基准面，不会出现螺栓头部顶起导致的安装面虚接。两个平行布置的竖向立板从法兰面向上延伸，立板上加工同轴的铰接通孔，孔位周边做了翻边加厚处理，提升孔壁的抗挤压能力；立板和底部法兰的衔接位置没有采用直角拼接，而是做了大弧度的平滑曲面过渡，让立板传递下来的载荷可以顺着曲面顺畅扩散到整个法兰面，不会在转角位置形成应力峰值。立板之间的空腔、法兰中部的下沉区域，都是载荷密度极低的区域，这部分材料去除后，整体零件相比原始实心设计减重幅度超过一半，同时刚度并没有出现明显下降。

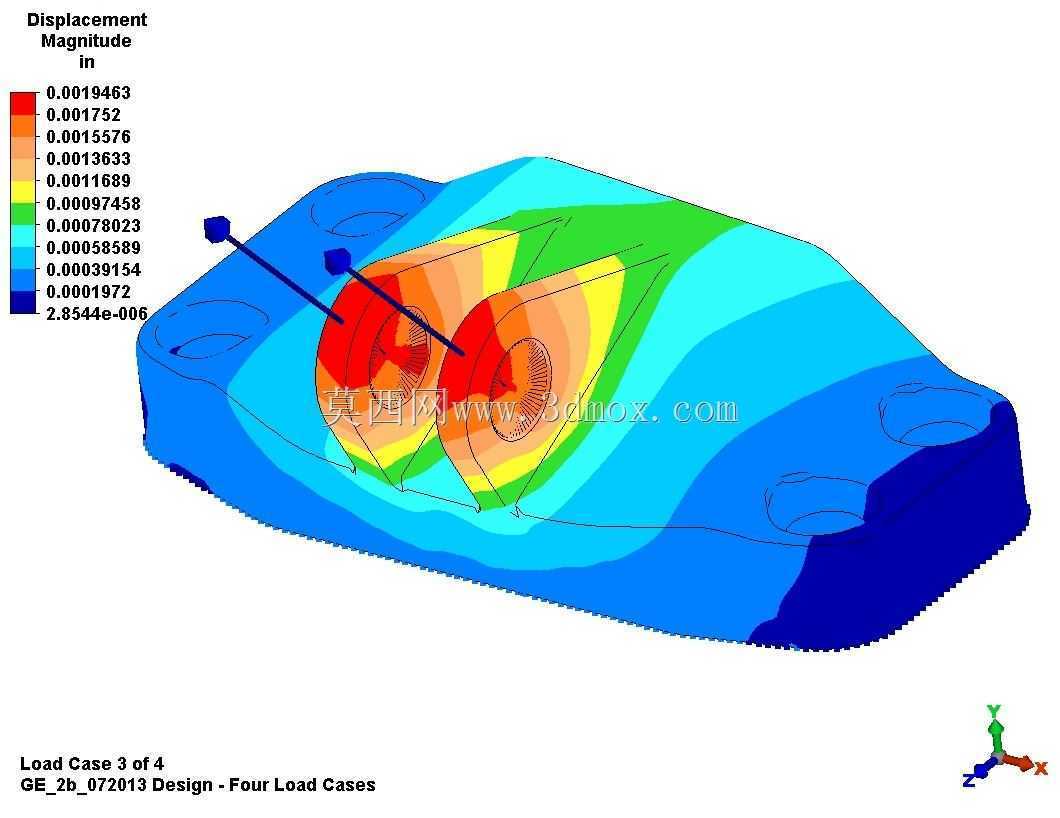

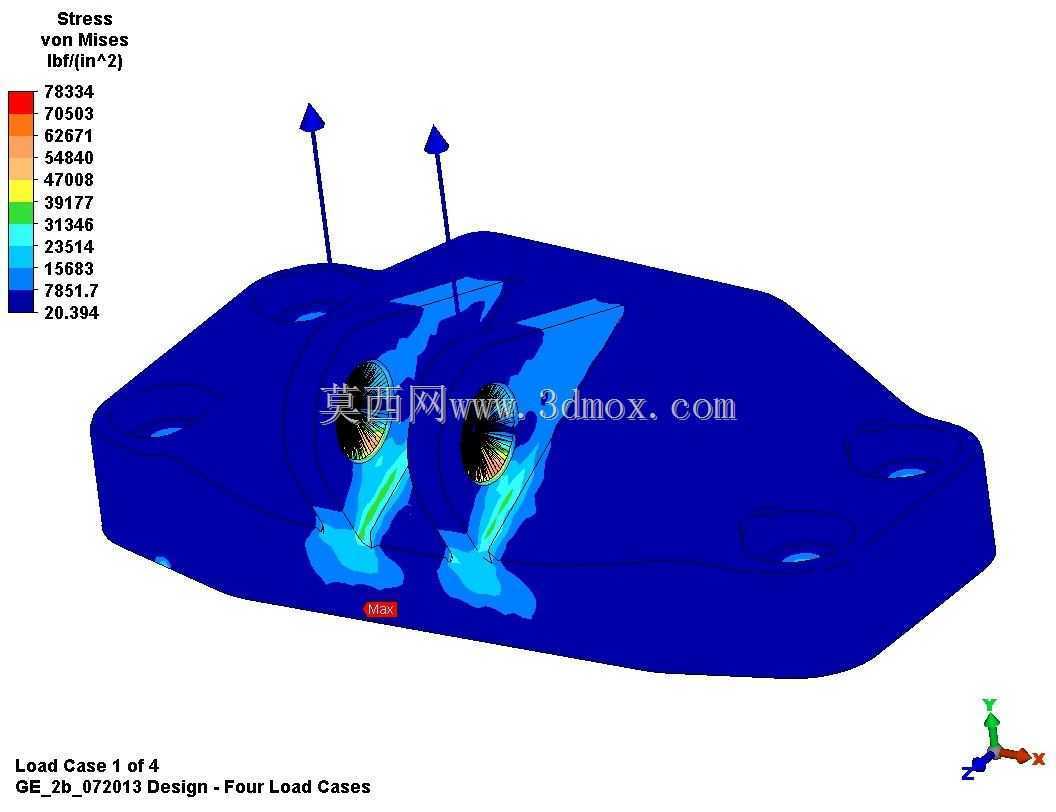

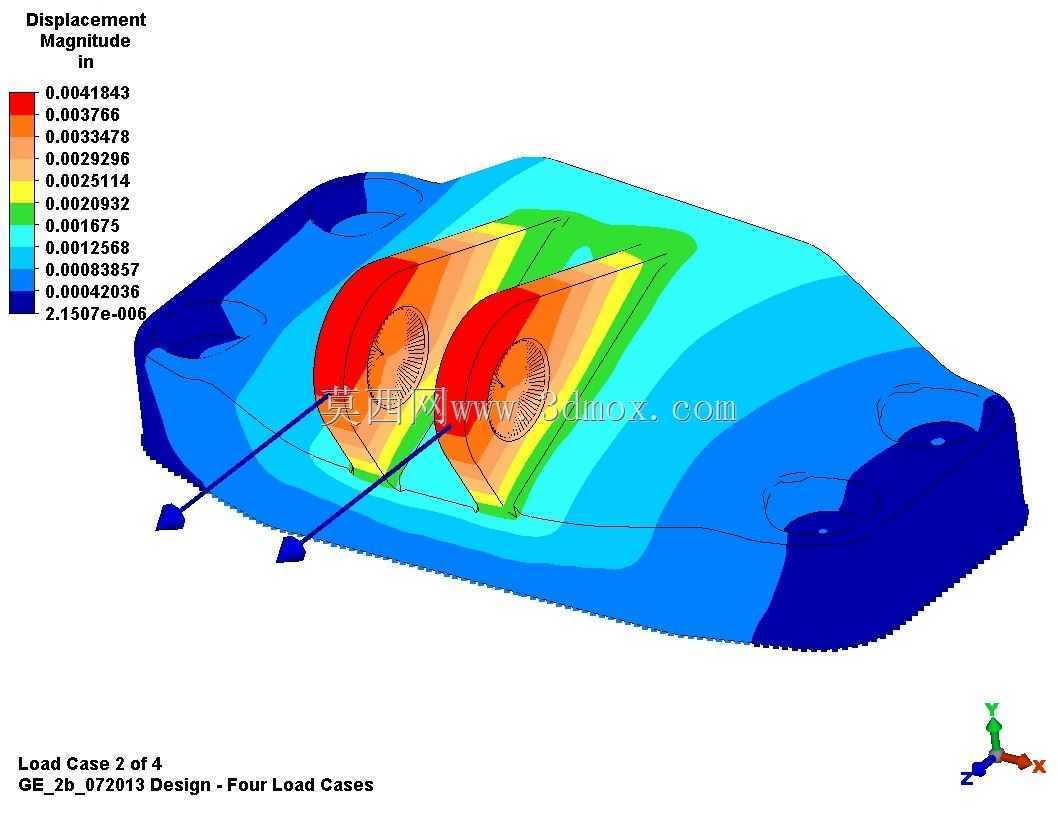

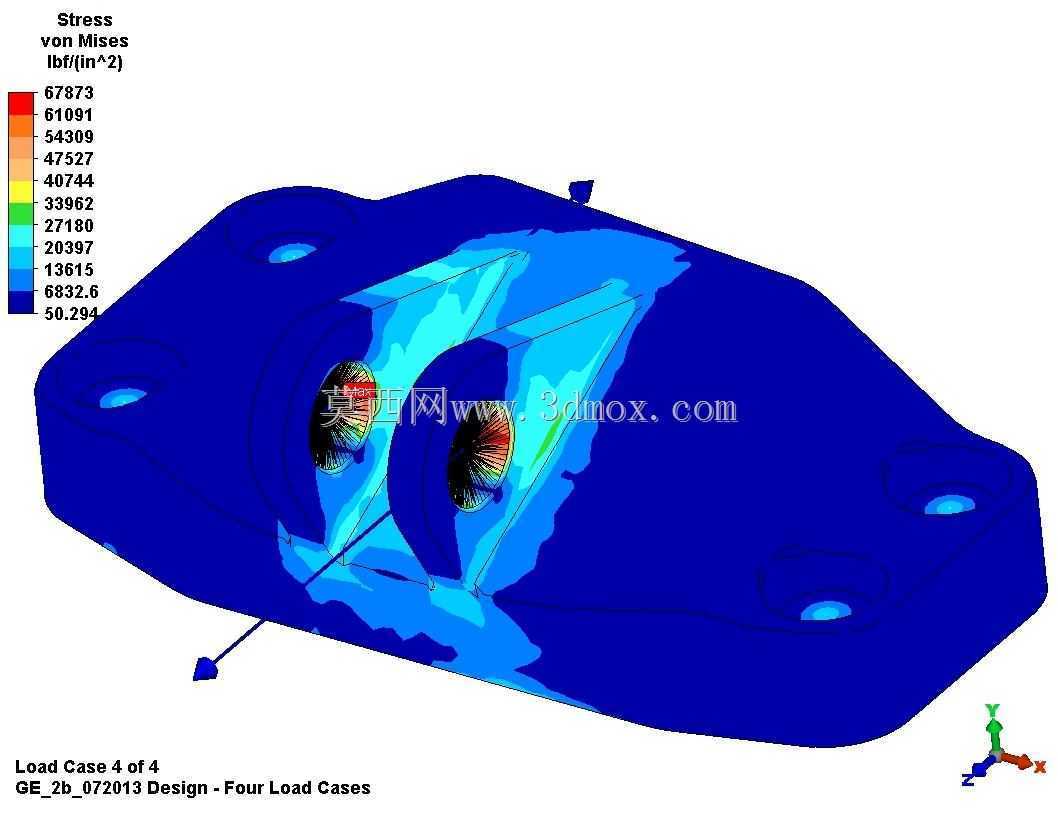

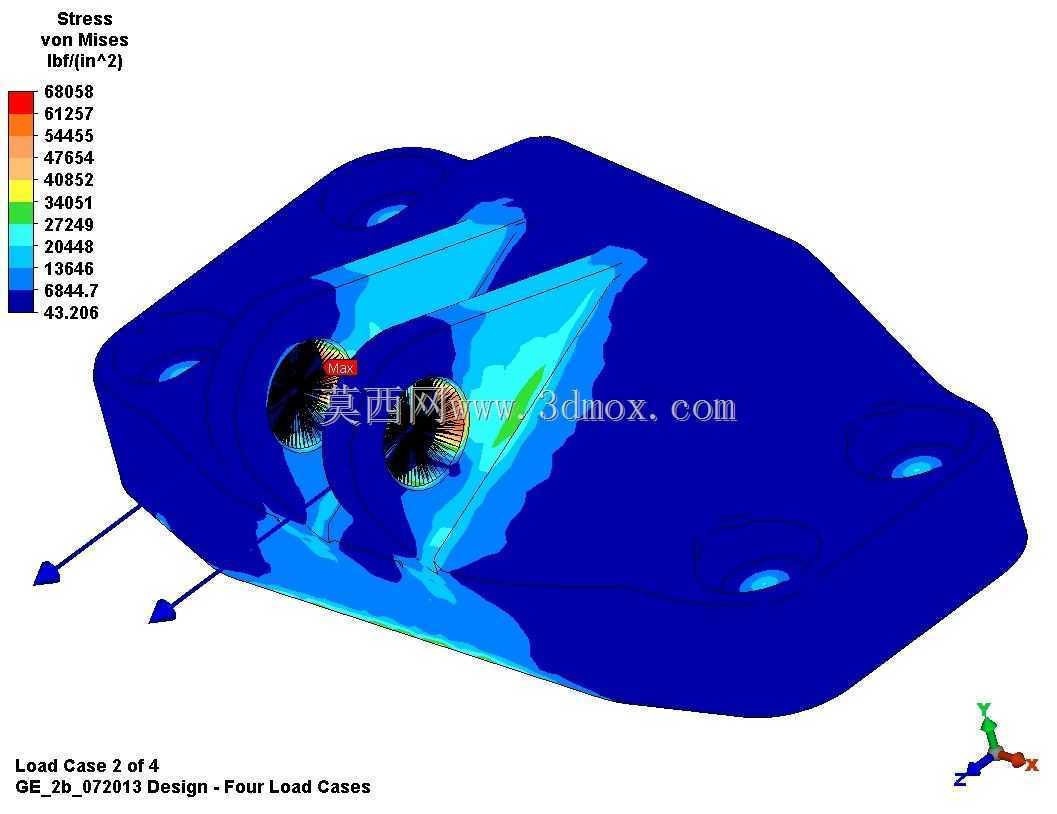

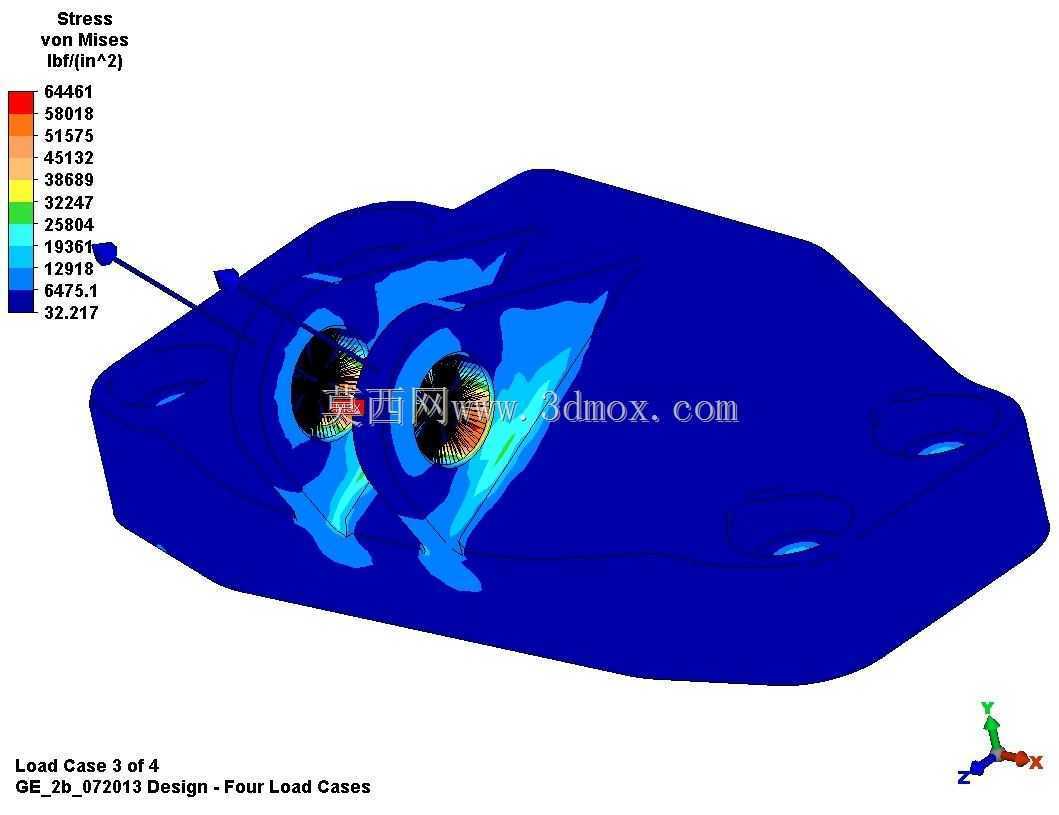

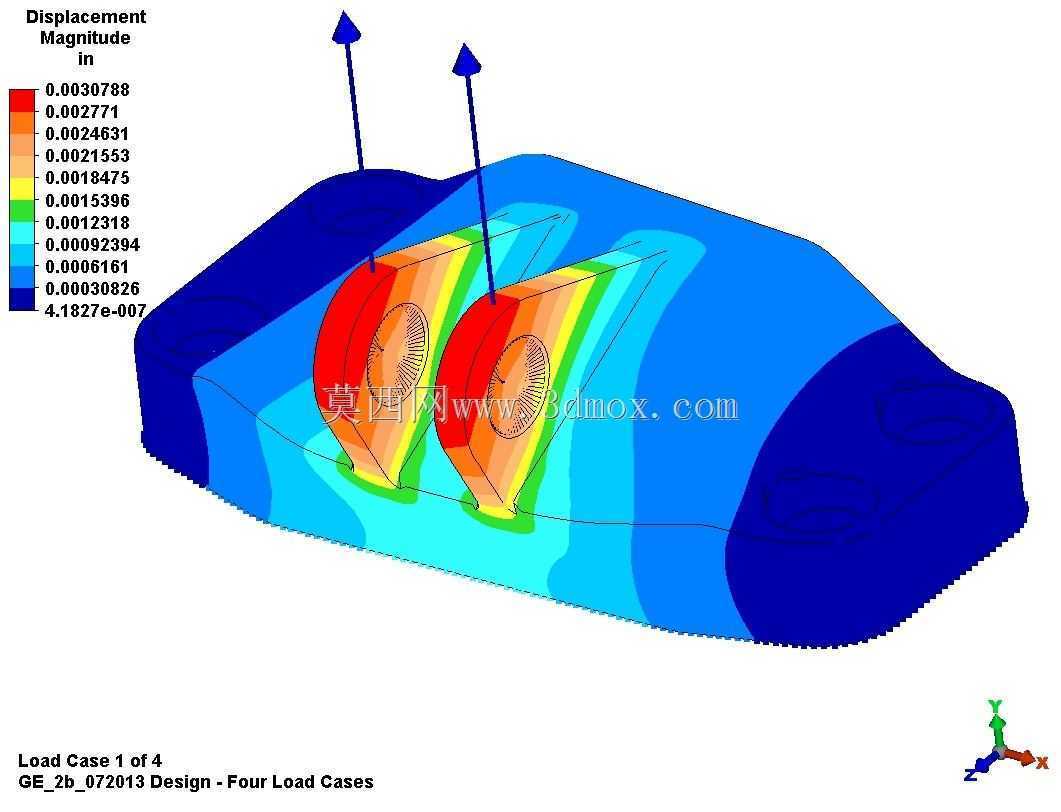

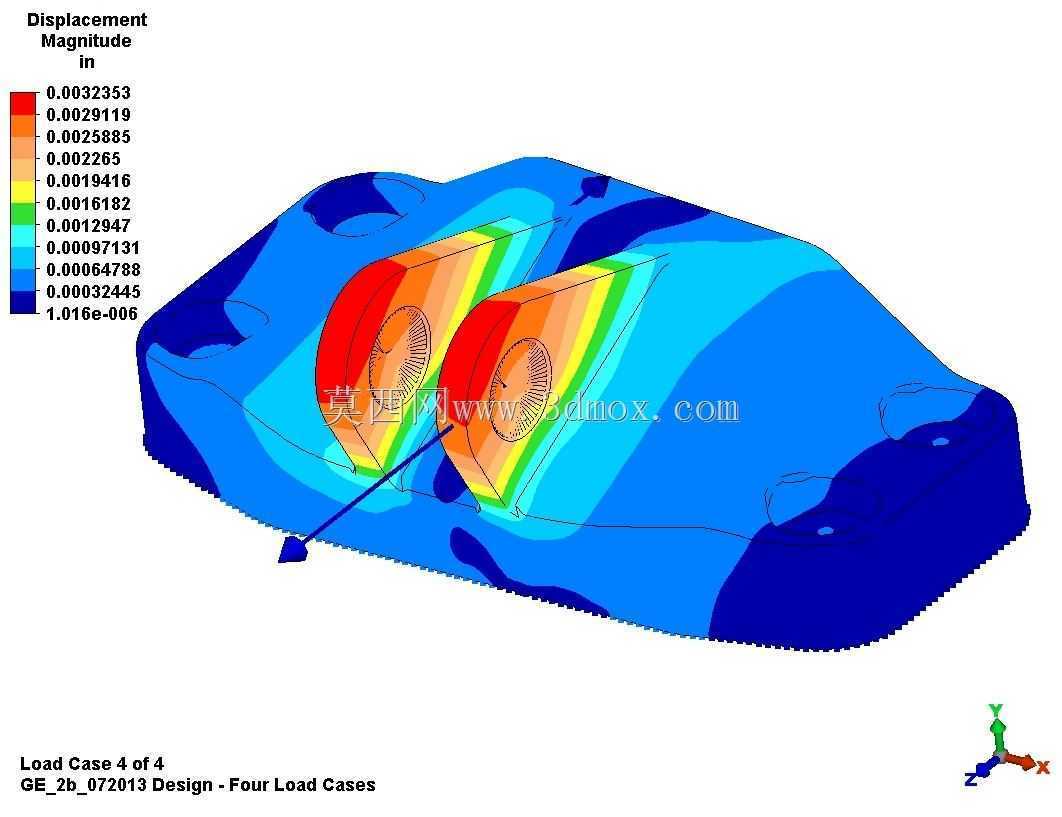

　　实际校核过程中，我们针对三种典型工况做了仿真验证：垂向额定载荷下，支座的最大变形量出现在立板挂载孔的顶部位置，变形方向沿载荷指向，法兰面的贴合区域几乎没有翘曲，说明底部四个安装点的压应力分布均匀，不会出现局部接触面脱开的问题；水平侧向冲击载荷下，两侧立板承受弯曲力矩，过渡圆角位置的应力值远低于材料屈服强度，没有出现局部应力超限的情况；长期交变振动载荷下，零件的固有频率避开了常见工业动力设备的激振频率区间，不会在运行过程中出现共振放大振动的问题。

　　安装边界方面，四个底部安装孔的孔位间距按照通用工业机架的标准安装孔距设计，可以直接适配常规铝型材机架、碳钢焊接机架的安装面，不需要额外打孔改装；上方两个立板的间距、铰接孔的直径都预留了标准铰接销、安装轴的配合公差，挂载对应功能部件时可以直接穿轴固定，不需要额外加装转接垫块。零件的整体外轮廓没有突出的尖锐棱角，所有外边缘都做了倒角处理，现场装配时不会划伤操作工人，也避免了应力集中在边缘位置引发的裂纹起始。和传统铸造支座相比，这种优化后的构型既可以采用铸造成型后精加工配合面，也可以采用板材焊接后打磨过渡曲面，小批量定制场景下甚至可以直接用整块坯料数控铣削加工，不同工艺路线都能实现稳定的结构性能，适配多批次、变批量的设备配套需求。
