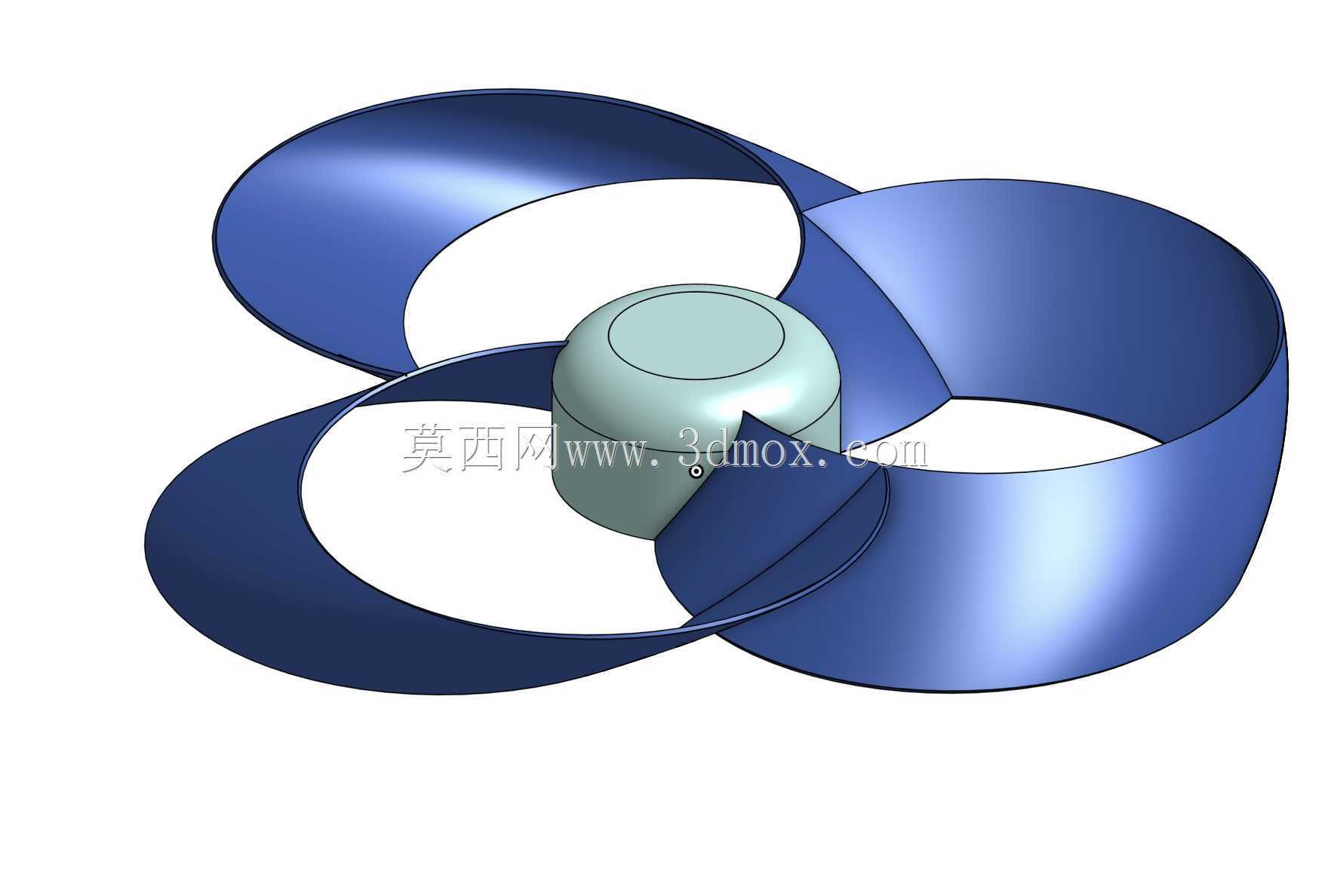

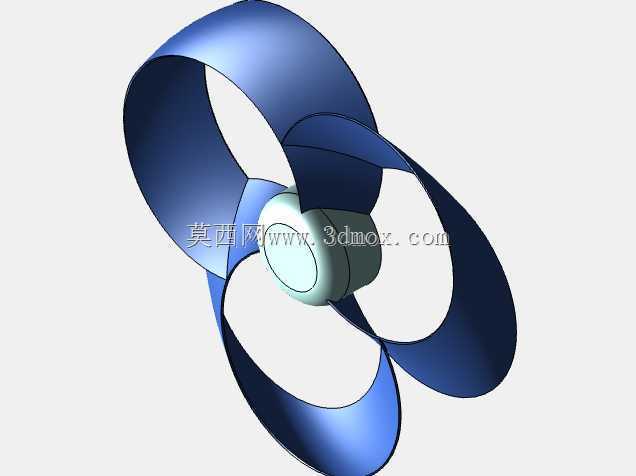

这套环形螺旋桨结构在建模时最先需要处理的不是叶片曲面,而是桨叶外沿与环形包络边之间的连续过渡关系。常规开放式螺旋桨在叶尖处会形成明显的梢涡,能量沿叶尖向外耗散,环形边把各叶片外缘连接成闭合环后,叶尖不再是自由端,气流或水流经过叶尖时的横向溢流被约束在环带内侧,推进效率曲线在低转速段会更平稳。现场选型时,这类结构常见于对噪声、振动和缠绕敏感的场合:水下推进器在靠近水草、缆绳、网具的水域作业,封闭环带可以阻挡柔性杂物直接卡入叶尖间隙;低空涵道风扇或小型载人飞行器采用类似环形桨时,外环还能充当防护圈,降低人员触碰高速桨叶的风险;管道内输送含纤维介质的轴流装置,也可利用环形外缘减小叶尖与管壁之间的回流。
从功能上看,桨叶承担把旋转扭矩转化为轴向推力的核心作用,中心桨毂则负责与驱动轴、电机输出端或减速机构连接。模型中桨毂采用短圆柱与球面过渡组合,端面预留装配结合区域,实际出图时需要根据动力端轴径补充键槽、锁紧螺纹、定位台阶或法兰孔。轮毂直径不能盲目缩小:过小的轮毂会使叶片根部弦长被迫增加,曲面在根部扭转过快,模具脱模和数控加工都容易出现曲率突变;过大则会占流过流面积,使中心低速区扩大,推力下降。工程上通常把轮毂直径控制在桨叶外径的合理比例内,并在根部增加圆角过渡,降低交变载荷下的应力集中。
叶片外形采用宽叶、大曲率包络的思路。与窄叶高速桨相比,宽叶环形桨在相同推力下可降低转速,适合噪声控制要求较高的推进系统。叶片从根部到外缘并非简单等角螺旋,根部需要较大安装角来保证扭矩输入,靠近环带处则逐步减小攻角,使沿展向的载荷分布更均匀。建模时应先建立各截面翼型或叶厚曲线,再通过放样形成连续曲面,特别检查叶片前缘、后缘与环形边相接处的相切关系。若环带与叶片只是实体拼接而没有曲面连续性,流体在接缝处会产生分离,3D打印件也会在层纹方向形成薄弱带。
安装边界方面,环形桨的最大外径由外环决定,外围必须保留均匀间隙。用于涵道或管道时,外环与内壁之间的间隙既要控制泄漏,又要补偿轴系跳动、热膨胀和轴承游隙;用于开放式水下推进时,外环外侧还应考虑防碰撞护罩或导流罩的空间。轴向尺寸上,桨叶前后都需要留出流体进入和排出的直线段,进口侧不宜紧贴支架、弯头或格栅,否则来流偏斜会使各叶片周期性受力不均;出口侧也应避免突然扩大或遮挡,防止尾流受阻。安装支架宜采用流线型支臂,支臂数量和位置尽量避开叶片通过频率的共振区间。
强度校核不能只看叶片本体。环形外缘虽然改善了叶尖流场,但也把各叶片连接成一个整体,碰撞外物时载荷会通过环带传递到相邻叶片,设计时应关注环带截面厚度、叶片根部圆角和轮毂连接区。若采用工程塑料打印,层间结合方向应顺着叶片主要受力路径;若采用金属加工,则可在环带与叶片交接处设置局部加厚。维修装配时,环形结构不像分开式桨叶那样便于局部更换,因此桨毂与轴的同轴度、动平衡等级要提前控制。总体而言,该结构适合作为低噪声推进、防护型风扇、管道轴流叶轮或水下机器人推进部件的方案参考,后续深化时应结合转速、介质密度、推力需求和安装罩壳进行流场与强度迭代。
