航空航天Frangibolt执行器FC4结构

　　FC4规格Frangibolt执行器面向航天器连接与释放机构设计，主要与TiNi提供的1/4英寸钛紧固件配套使用，适用于卫星、载荷舱、太阳能阵列、天线展开机构以及地面高可靠试验装置中的螺栓接头。该类装置的核心作用不是承担常规往复驱动，而是在预定释放节点对预紧螺栓连接施加可控断裂动作，使原本被高预紧力约束的结构件能够按程序分离。相比传统火工品释放方案，这类执行器在装配、测试、运输和重复验证方面更适合结构工程师进行机构布局校核，也便于在三维环境中检查释放路径、安装空间和周边干涉风险。

　　从实际用途看，该执行器围绕高预紧螺栓接头展开。配套紧固件的标称抗拉强度为5200 lbf，即23131 N，推荐用于需要高达1500 lbf、约6670 N预载的连接位置。这个载荷边界决定了它在系统中通常布置于需要牢固锁定、但又必须在任务阶段可靠解除约束的部位。建模时不能只把它当作普通圆柱形电器件处理，而应把筒体、前端安装孔位、侧向出线结构和末端接插件共同纳入释放机构的装配关系中。筒体承担执行元件容纳与载荷传递功能，前端同轴孔区域对应紧固件穿装和受力轴线，侧向引出的多芯线路则为触发与监测提供电气连接，末端扁平接插件需要在整星或设备舱布线时保留插拔与弯折空间。

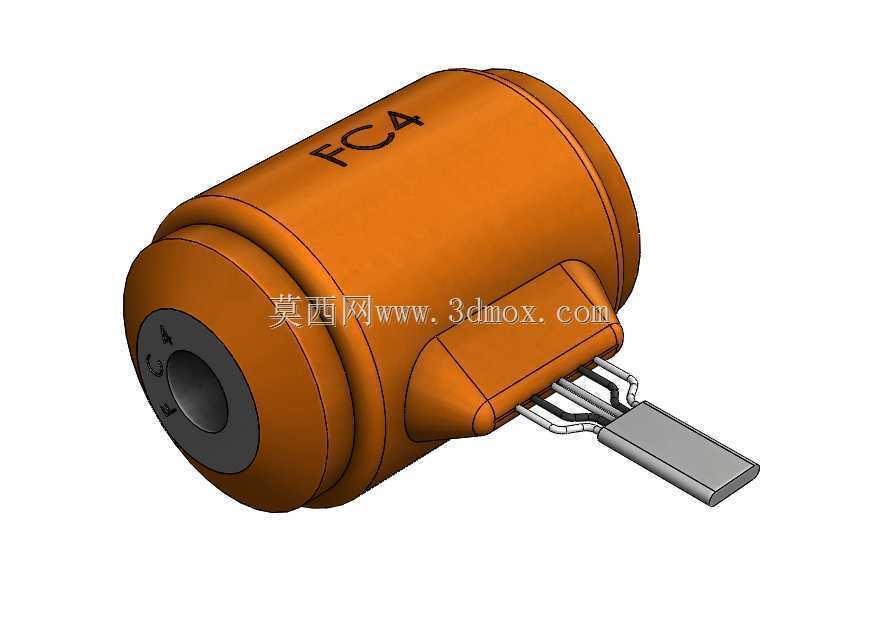

　　外形上，主体为近似圆柱的封闭壳体，表面标识FC4，前端设有深色同轴环形端面和中心孔，侧下方延伸出带加强过渡的出线嘴。线缆从出线嘴分出后连接到矩形插头，插头呈扁平条状，适合在狭窄结构板表面贴附布置。圆柱主体在安装时需要关注轴向长度、外径以及前端面与被连接件之间的贴合关系；若周围存在支架、包覆层、隔热垫或线束固定卡，应按真实包络预留间隙，不能仅按理论中心线摆放。侧向出线方向是布局中的关键边界，插头和线缆在振动环境下不能承受持续拉扯，出线嘴根部也应避免与相邻锐边接触。

　　设计思路上，该结构把驱动、容纳、安装和电气接口集中在紧凑圆柱体内。前端孔位与紧固件轴线保持同轴，可保证释放载荷沿螺栓方向传递；壳体外侧的阶梯圆柱既增强局部刚度，也为装配定位提供明确端面；侧向出线嘴采用圆滑过渡，减少线缆在根部反复弯折造成的疲劳风险；接插件方向与筒体轴线呈一定空间角度，便于在设备侧壁或结构板附近完成接线。对于三维建模人员，筒体可通过旋转特征建立基础外形，再以前端面、侧出线嘴和接插件为独立特征进行装配级细化；线缆部分不宜简化为单一直线，应保留分叉、护套和插头相对位置，因为这些细节直接影响总装阶段的干涉检查。

　　在航空航天应用场景中，释放机构往往位于多层结构板、复合材料面板和金属支架之间，安装空间紧凑且维护可达性差。FC4执行器布置时，应使主体轴线与被释放紧固件的受力方向一致，并确保触发后断开的连接件不会卡滞在孔位、支架或线缆附近。若多个执行器同步工作，还需要结合相邻设备的展开轨迹判断插头、线缆和残留在安装面上的构件是否会形成碰撞。对于地面试验台，模型可用于验证工装压板、传感器支架和接线槽的位置；对于飞行产品结构设计，它更适合作为释放功能件参与数字样机协调，帮助工程师在方案阶段锁定圆柱主体包络、前端紧固件操作空间、侧向线束弯曲半径以及接插件插拔方向。

　　结构选型时还应注意，该执行器对应的是1/4英寸紧固件体系，不应随意放大到更大规格螺栓接头。预载达到6670 N时，安装面的平面度、配合材料承压能力以及紧固件润滑状态都会影响实际预紧力，模型中虽然不直接表达摩擦系数，但布局上必须给扭矩扳手、锁紧工具和检测仪器留出操作位置。若安装面位于薄壁复合材料板上，还需在执行器周围考虑垫板或载荷扩散结构，避免局部承压造成凹陷。线缆走向应尽量沿结构面固定，插头末端避免悬空，以降低发射段振动对线束根部的激励。

　　总体来看，该三维结构的价值在于把释放执行器的机械包络、紧固件同轴关系、出线形式和电气接口完整呈现出来。工程师在使用时可围绕螺栓轴线建立装配基准，先校核筒体与安装面的贴合及周边间隙，再检查前端孔位是否与紧固件、垫圈和被连接件对齐，最后确认侧向线缆和插头在装配、振动及释放后的运动过程中均不产生干涉。这样建立的模型不仅用于外观展示，更能服务于机构方案协调、安装边界确认和释放流程验证。
