航空线束并行管线固定卡扣组件

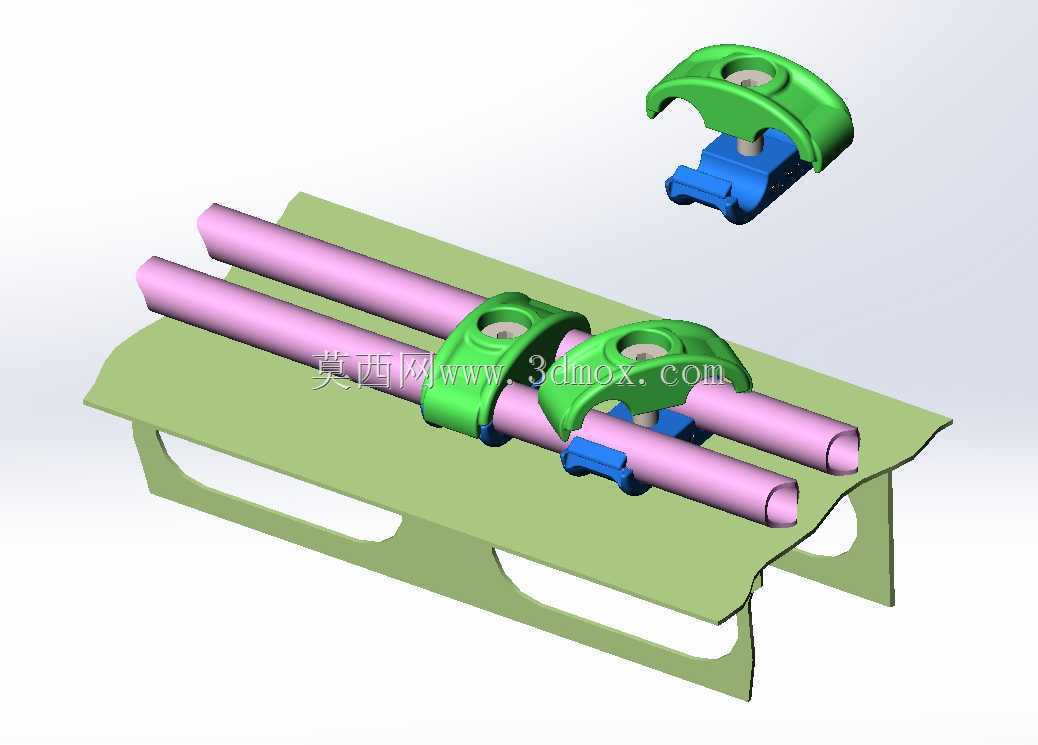

　　在民用航空器机身内部的布线施工场景中，大量并行排布的液压管路、信号线束与低压供电线缆需要沿机身承力蒙皮、结构肋板完成有序固定，传统扎带捆扎方案在长期振动工况下容易出现松脱、线束移位，甚至在设备维护拆装时出现零件散落遗失的问题，这套双拼式管线固定夹正是针对该类痛点开发的轻量化紧固结构。整套组件分为上下两个配合半体，上半体为绿色包覆压盖，下半体为蓝色定位基座，二者在装配完成后通过一枚贯穿螺钉锁紧为一个不可分离的小组件，基座底部预留的穿线孔可额外系留保险铁丝，即便螺钉在极端振动下出现松退，夹体本身也不会从安装位脱落，彻底避免小零件在飞机深腔结构内掉落形成多余物的安全隐患。从结构受力逻辑来看，压盖内侧设计有与管线外径匹配的弧形限位槽，

　　图中展示的夹体可同时容纳三根平行排布的圆截面管线，槽面边缘做了大圆角过渡，不会对线束外绝缘层、液压管外壁产生剪切应力，夹体与下方浅绿色安装基板接触的底面做了贴合型面，安装时基板可对应机身结构上的预置安装位，夹体跨接在基板上方，锁紧后既约束管线的径向窜动，也通过夹体与基板的夹持力固定自身位置，不需要在薄型蒙皮上额外开大尺寸安装孔，对原结构的强度削弱极小。设计阶段优先考虑了装配效率，现场施工时先将下半基座卡在预置位置，把三根管线依次排入基座的弧形槽内，再扣合上半压盖，穿入锁紧螺钉即可完成单组固定，两个夹体并排使用时可以覆盖更长的管线支撑跨距，避免长跨度管线在飞行振动下出现共振甩动。外形边界方面，夹体整体高度远低于常规立式管夹，

　　压盖顶部做了弧形下沉造型，不会占用过多机身内部的宝贵布线空间，夹体宽度方向刚好覆盖三根并行管线的排布间距，相邻夹体安装时不会发生干涉，螺钉的锁紧行程预留了足够的补偿量，即便管线外径存在小幅制造公差，也可以通过螺钉的锁紧深度调整夹持力，不会出现压得过死导致管线变形、或是压合过松导致固定失效的问题。和常见的一体式注塑管夹不同，这种上下分合的结构不需要从管线的端头穿套安装，在已完成布线的整机改装、维护作业场景中，可以直接在管线的任意位置加装固定夹，不需要拆解周边已布设完成的其他设备，大幅降低后期维护的施工难度。夹体的分模面做了错位止口设计，上下半体扣合时不会出现横向滑移，锁紧后弧形槽可以完整包裹管线圆周的大半部分，即便管线受到侧向拉扯，

　　也不会从夹体侧边滑出。在选材适配性上，该结构的造型完全适配轻量化工程塑料注塑成型，也可以根据使用场景选用铝合金机加工制作，压盖与管线接触的面可以后续加装橡胶缓冲垫，进一步吸收振动能量，避免硬接触对管线外壁造成磨损。实际布线排布时，三根管线的中心距和夹体槽位中心距完全对齐，管线穿入后不存在强行掰弯的装配应力，夹体底部和安装基板之间的接触面积经过加大处理，锁紧压强分布均匀，薄型基板不会因为局部压强大出现凹陷变形。这套结构的设计思路没有追求复杂的调节机构，而是把航空场景最核心的防零件遗失、防管线松脱、低安装空间占用三个需求放在首位，去掉了所有不必要的冗余特征，整体零件数量极少，装配动作简单，即使是空间局促、视线受阻的机身内部安装位，操作人员也可以单手完成对位扣合，再用工具锁紧螺钉，施工容错率很高。夹体外侧的造型做了无锐边处理，整个外露轮廓没有突出的尖角，施工人员在狭窄舱内作业时不会被划伤，也不会刮蹭周边其他线束的外保护层。针对多管线并行的排布需求，夹体的槽位可以根据实际管线数量灵活调整槽数，本套结构展示的三槽版本适配最常见的三相供电线缆、三路并行液压测压管的固定场景，在轨道交通车辆布线、工业设备控制柜内部线束固定等同类需要多管线并行紧固的场景下，该结构的设计逻辑同样可以直接复用，只需要根据对应管线的外径调整弧形槽的曲率、根据安装基面的形状调整夹体底部的贴合型面即可，不需要对核心的扣合锁紧、系留防丢结构做改动。
