电力设备用折弯冲孔钣金安装支架

项目分类:通用五金配件 发布时间:2024-08-27 ID:769164
  • 电力设备用折弯冲孔钣金安装支架

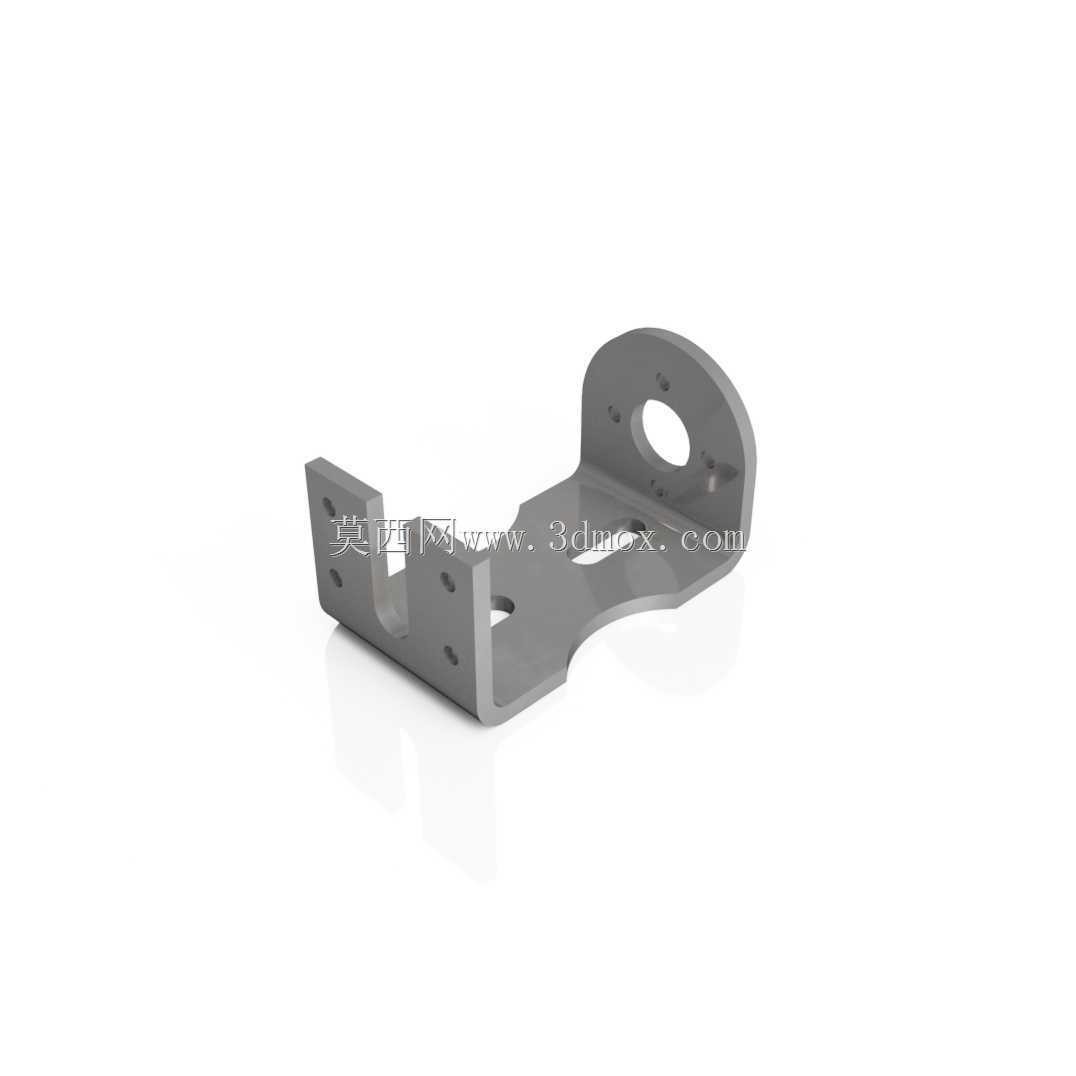

  这款钣金折弯支架的结构形态,是在电力配套设备的安装场景里反复打磨出来的,日常做变压器周边配套安装件时,这类异形支撑件的使用频率非常高。它一端带半圆弧形翻边,弧面上预留了中心主安装孔与周边定位小孔,另一端是双侧垂直折弯的立板,立板上排布了多组固定孔位,中间的水平承载底板还开设有减重与走线共用的长圆孔,整体用等厚薄钢板经一体折弯成型,没有额外拼接焊缝,成型后构件的形位公差更容易控制。

  从实际安装边界来看,弧形端的半圆轮廓是为了贴合圆形设备壳体或者柱状安装基面设计的,弧面的开孔可以让紧固件穿过之后直接锁附在配套基座上,双侧立板的间距刚好适配需要卡装的电气模块宽度,立板上的上下两排孔位既可以穿螺栓固定模块侧边,也能作为调整安装高度的备选孔位,不用在现场额外扩孔。中间底板的长圆孔一方面削减了整块板材的冗余重量,另一方面设备内部的连接线束可以从孔位中穿过,避免线束在钣金边缘长期摩擦出现外皮破损。

  设计这类钣金件的时候,首先要敲定的是板材的折弯系数,不同厚度的冷轧钢板折弯内R要和板厚匹配,折弯处不能出现开裂或者拉伸变薄超差的问题,所有外露的棱边都要做去毛刺处理,防止装配人员划伤,也避免线束布设时被锐边割破。孔位的排布要提前预留紧固件的操作空间,比如弧面中心孔的周边小孔,孔边到折弯线的距离必须大于板厚加折弯R的总和,不然折弯工序完成后孔位会被拉扯变形,出现椭圆或者孔位偏移的问题。

  在现场使用中,这类支架不需要额外焊接加工,板材下料之后经数控冲床完成所有孔位加工,再按折弯线一次压型就能成型,表面做常规的喷塑或者镀锌防锈处理之后,就可以直接投入装配。它的承载方向经过结构优化,双侧立板和弧形翻边都相当于加强筋结构,当水平底板承受竖向载荷时,折弯的立边会分散大部分弯矩,不会出现平板受力后翘曲变形的情况。和铸造或者机加工的同类支座相比,钣金折弯件的生产周期更短,小批量定制的时候只需要调整数控冲床的加工程序和折弯机的折弯角度,不需要开制模具,特别适合电力设备非标配套的快速迭代需求。

  建模过程中要把每一处折弯的内R、板材厚度都如实还原,孔位的相对位置要和实际加工图纸完全对应,装配校验的时候可以直接把配套的电气元件或者紧固件调入装配体,模拟现场安装的操作空间,检查螺栓是否存在干涉、扳手是否有足够的拧动行程,提前规避加工完成后才发现孔位错位、安装空间不足的问题。这类支架除了电力变压器周边使用,类似的异形钣金支撑结构也广泛用在通讯机柜、自动化设备的内部安装工位,只要安装基面的轮廓和承载需求匹配,稍作孔位调整就能适配不同的安装场景。
