轻量化钛合金通用电气支架结构

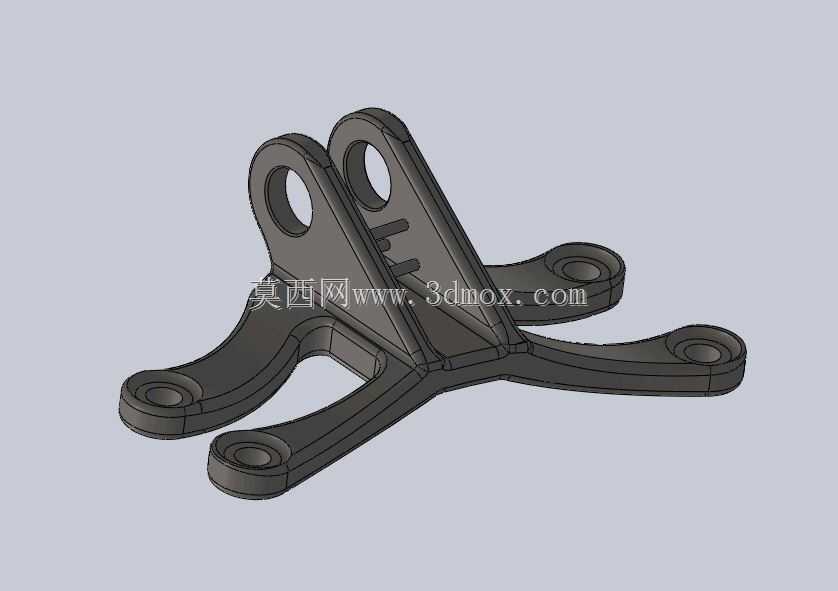

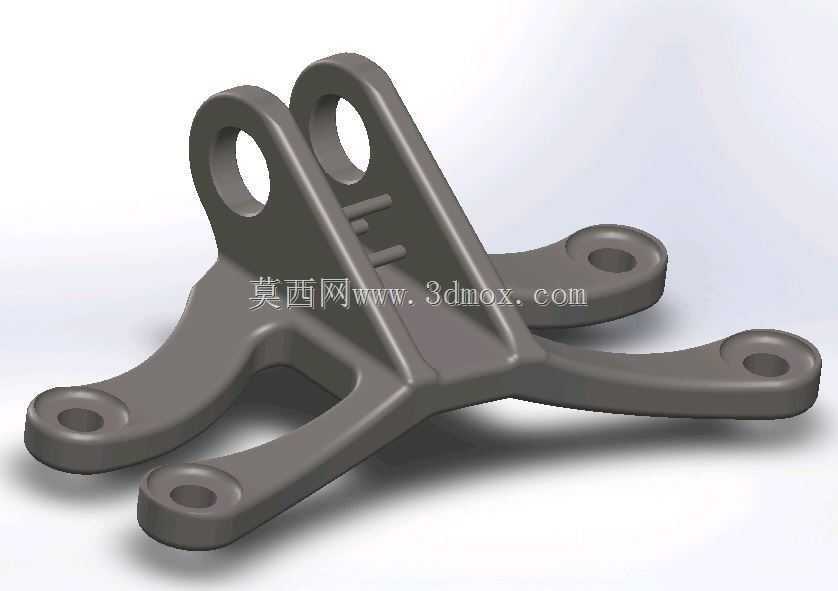

　　该支架属于典型的多安装点位承力连接件，整体采用四点底脚加双耳铰接端的构型，四个底脚分别向四个方向延展，每个底脚末端开设同轴安装通孔，可直接通过螺栓将支架整体固定在设备基座、变压器柜体安装面或者工业机组的预留安装平台上；双耳铰接端位于支架上部，两个平行立板各开一个同轴大直径通孔，用于穿装铰接销轴，和外部连杆、摇臂或者吊挂组件形成可转动的铰接副，实现载荷传递与相对转动自由度。

　　从实际工程应用场景来看，这类支架多用于电力变压器周边配套机构、通用电气工业设备的连杆支撑节点、航空机载设备轻量化安装支座等场合，原始零件采用Ti64钛合金材质，在保证铰接端销轴剪切强度、底脚螺栓连接抗拉强度的前提下，通过拓扑优化去除了非承力区域的多余材料，整体重量相比原始实心构型降低78%，在对自重敏感的机载、移动电气设备场景下，能够有效降低整机自重，减少运动机构的惯性载荷。

　　设计思路上，工程师首先根据支架的实际受力边界开展拓扑计算：四个底脚的螺栓孔位置为固定约束点，上部双耳孔为施加载荷的铰接点，载荷方向涵盖垂向承压、横向侧向力以及铰接转动带来的交变扭矩，计算后保留从上部双耳节点向四个底脚分别延伸的主承力筋条，将实心坯料中不受力的中部区域完全挖空，仅在筋条交汇的中心区域保留加厚的承力凸台，同时在双耳立板的内侧增设多条加强肋，既避免立板受侧向力时发生弯折变形，又不会额外增加过多重量。

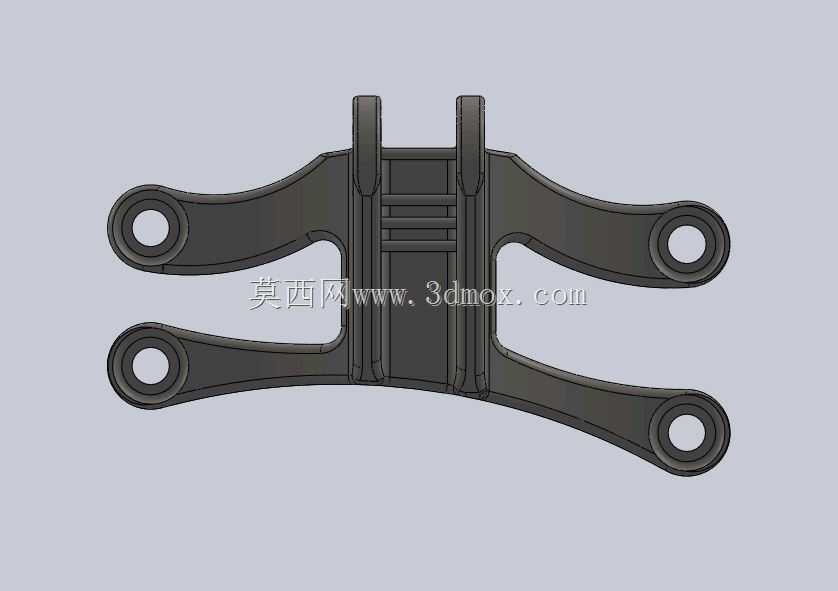

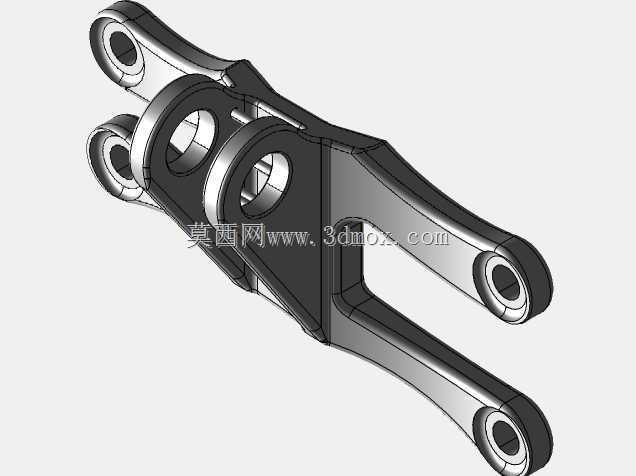

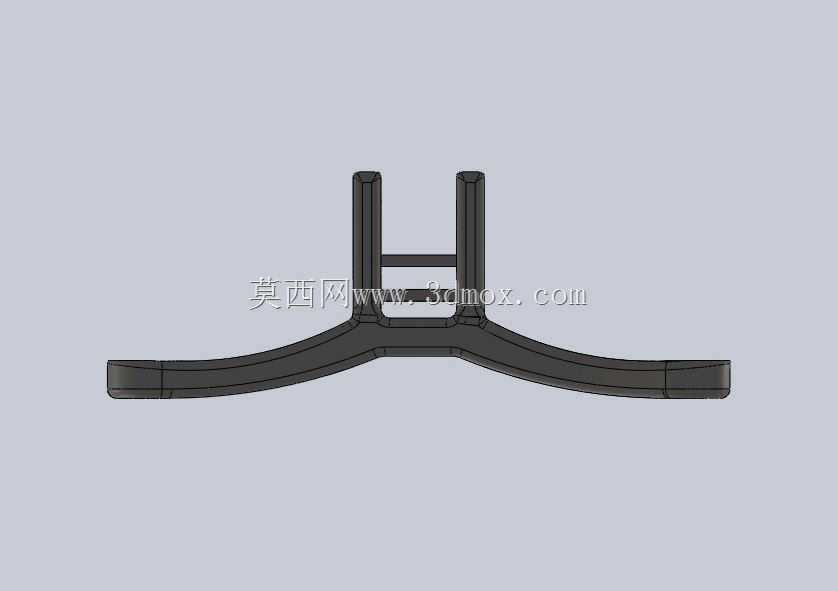

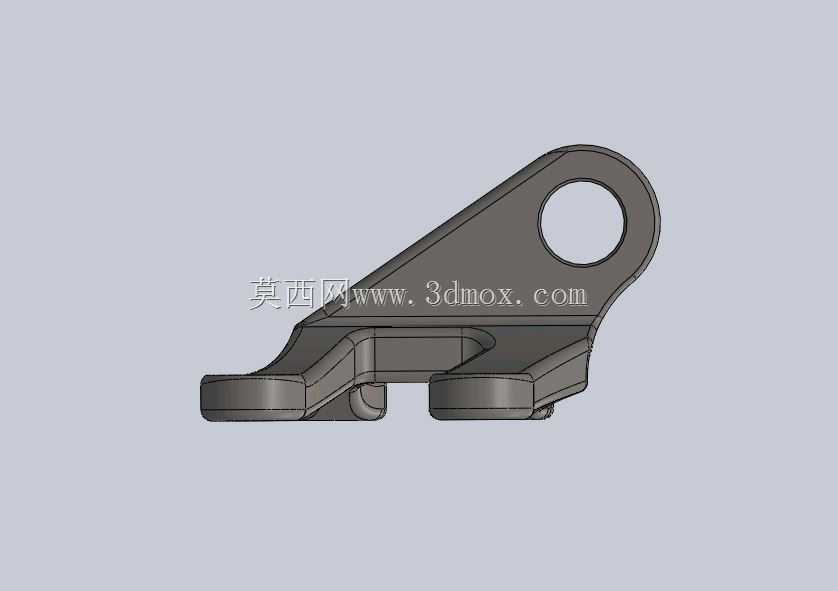

　　外形与安装边界方面，支架整体为对称式延展布局，四个底脚沿中心呈放射状分布，相邻底脚之间预留了足够的扳手操作空间，现场装配时可以直接用套筒工具伸入底脚位置拧紧固定螺栓，不会和支架主体结构发生干涉；上部双耳的两个立板间距经过匹配设计，恰好可以容纳外部铰接连杆的端部接头，销轴穿装后两侧可以加装开口销或者轴用挡圈完成轴向限位，防止销轴工作中脱出。支架所有的外轮廓棱边都做了圆角过渡，既避免钛合金零件加工后出现应力集中裂纹，也能消除装配过程中锐边划伤操作人员的隐患。

　　结构细节上，四个底脚的安装孔周边都做了局部镦厚处理，螺栓拧紧时的压应力可以分散在更大的接触面上，不会出现薄板材压溃变形的问题；主承力筋条采用变截面设计，靠近中心载荷交汇区域的筋条厚度更大，向底脚末端延伸时筋条厚度逐步收窄，完全匹配应力从铰接端向固定端传递过程中的应力分布规律，在满足长期交变载荷下疲劳强度要求的同时，把材料利用率提升到较高水平。这类经过减重优化的支架，在实际选型使用时，只需要核对四个安装孔的孔位间距、上部铰接孔的销轴直径以及整体安装高度，就可以直接替换原有同安装尺寸的实心钢制支架，在不需要改动周边配套结构的前提下实现部件减重，尤其适合移动电气设备、机载配套机构这类对重量控制要求严格的使用场景。
