无人机伞降逻辑开伞控制器结构

　　航测无人机执行长距离测绘任务时，伞降系统是整机安全冗余的最后一道屏障，这款逻辑开伞释放装置就是整套伞降触发链路里的核心执行部件，日常挂载在机身中部航电舱的预留安装位，替代传统纯机械舵机触发结构，在飞控判定失速、动力失联或者飞行高度跌破安全阈值时输出触发信号，完成伞包锁扣释放动作，避免整机直接坠地造成载荷与机身损毁。

　　从实际装机的边界条件来看，这类装置不需要占用过大的舱内空间，整体为方正矮块造型，外壳做了全包覆硬质封装，边角做了小圆角过渡，不会在装机走线时割损线束；壳体两侧预留了嵌入式安装卡槽，既可以用扎带穿过卡槽绑定在机身碳管支架上，也可以通过双面泡棉胶贴合在航电舱内壁，不需要额外打孔定制安装法兰，适配多旋翼、固定翼两种常见航测无人机的舱内布局。整机重量控制在航电配件的常规区间，不会给小型无人机带来额外的负载负担，安装时只要保证触发输出端朝向伞包锁扣的牵引方向即可，不需要复杂的对位调校。

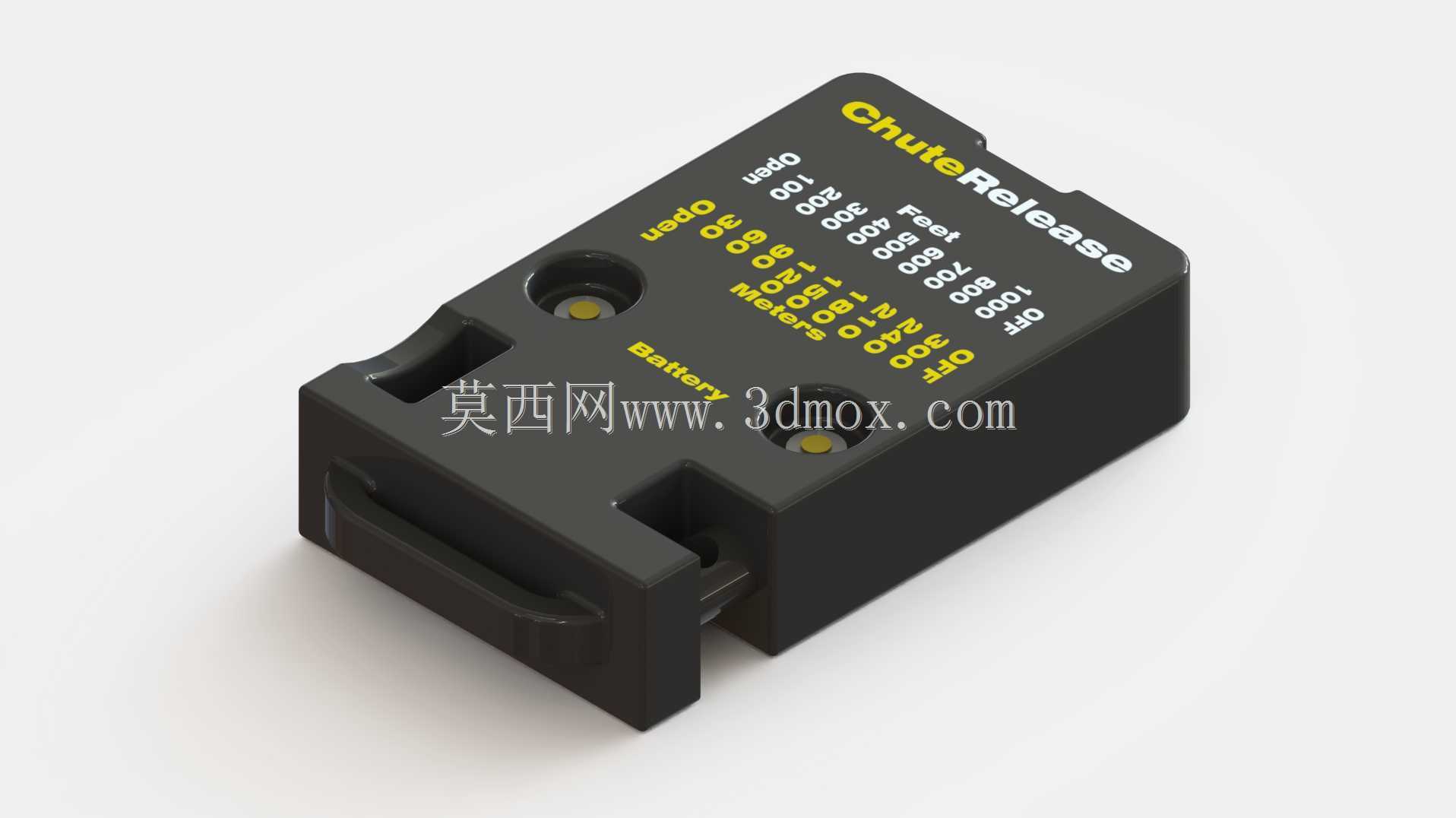

　　装置顶面的功能分区做了非常清晰的刻度标识，一侧为开伞触发档位，标注了从100英尺到1000英尺的多档高度阈值，对应不同作业场景下的开伞预设高度：在低空植保作业场景下可以选择较低的触发档位，避免伞绳过早展开刮碰作物；在高空航测作业时切换到高档位，给降落伞留出足够的充气减速距离。另一侧为电池电压与工作模式标识，标注了OFF、ON、TEST三个基础档位，地面调试时可以拨到测试档位模拟触发动作，不需要实际升空就能验证锁扣释放行程是否顺畅，排查伞包牵引绳有没有卡滞。顶面两个金属触点分别对应开伞信号输出与电池供电输入，接线时不需要区分复杂的线序定义，配套的标准插头可以直接对接飞控的预留触发通道，普通航模操作人员就能完成装机调试。

　　结构设计上没有采用外露的摇臂或者突出的拨杆，所有触发机构都收纳在壳体内部，野外作业时遇到扬尘、小雨或者草屑刮碰，都不会误触外部动作部件，大幅降低复杂野外环境下的失效概率。壳体侧面开出的走线槽可以把供电线、信号线规整收纳在槽内，不会出现线束松散缠绕螺旋桨的隐患。装置内部的触发逻辑做了双重互锁，只有同时满足高度阈值与失控判定两个条件才会输出释放信号，日常地面通电调试时即便误碰通道信号，也不会意外弹出伞包，避免地面误开伞造成伞衣弄脏、伞绳缠绕的麻烦。

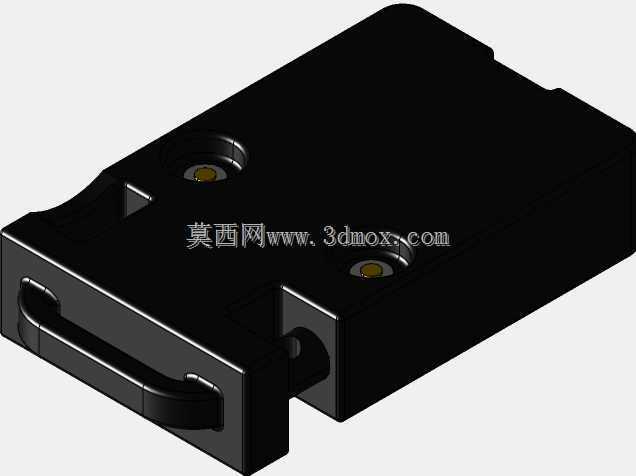

　　在三维结构建模阶段，首先要优先保证外壳的安装卡槽尺寸和常用无人机航电舱的碳杆间距匹配，壳体壁厚控制在满足野外抗冲击要求的下限，既不能过薄导致装机时受力开裂，也不能过厚无谓增加整机重量。顶面的标识字符做下沉式丝印槽位，贴图贴合时不会因为长期摩擦出现标识磨损掉字的问题，两个接线触点的安装孔位要预留足够的焊盘间隙，避免装机焊接时出现引脚短路。装置底部的凹槽刚好可以贴合常见的机身碳板平面，放置时不会出现晃动感，整体外形没有复杂的曲面特征，不管是做3D打印样件验证还是后期开模注塑，都能快速落地加工。实际装机测试时，要先在地面完成全档位触发测试，确认每个高度档位的信号输出逻辑和飞控参数匹配，再测试低电压告警工况下的装置响应状态，确保电池电量不足时依然能完成一次完整的开伞触发动作，整套装置的结构冗余度完全满足小型工业无人机伞降系统的使用要求。
