可3D打印小型水火箭箭体结构设计

　　这套箭体结构面向校园科普实验、创客工作坊和桌面级增材制造场景，核心用途是把传统依靠纸筒、胶带和软木塞快速绑扎的水火箭，转化为尺寸稳定、装配关系明确、可重复拆装的教学演示件。实际使用时，箭体内部充入一定比例的水，再通过外接打气筒向瓶内建立气压；发射瞬间，高压水流从尾端快速喷出，依靠反作用力推动整体沿发射导轨升空。与一次性手工制品相比，结构化箭体能够反复承受装水、加压、回收碰撞等环节，减少每次活动前的临时修整工作量，也便于学生观察压力、喷流方向、尾翼布局与飞行稳定性之间的关系。

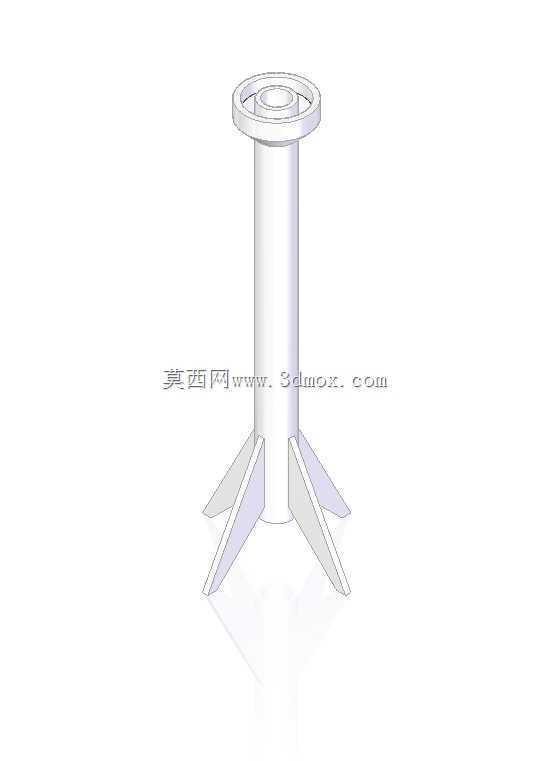

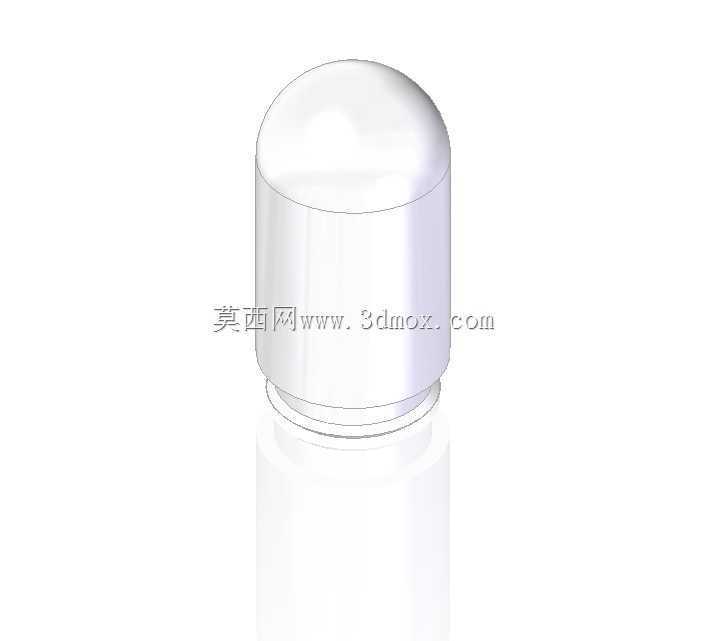

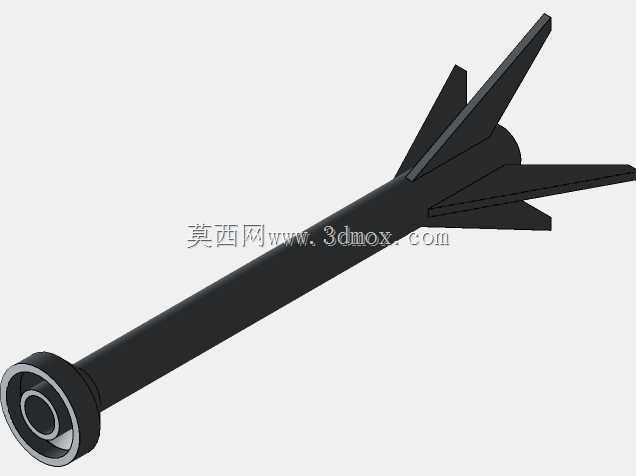

　　外形上，作品由上部圆钝整流罩、中部细长承力筒和下部四片对称尾翼组成。整流罩采用半球顶与短圆柱段过渡的形式，避免尖锐头部在落地或人群活动区域带来安全隐患，同时降低低速飞行时的前部压差阻力。中部筒身保持较长的等截面区域，一方面为内部储水、气室和发射接口预留连续空间，另一方面使质心与压心的相对位置更容易调整。尾翼沿周向均匀布置，翼面从筒壁向外展开，后缘靠近喷口区域，前缘则以斜切方式向筒身收拢；这种布局能在飞行段提供足够的方向恢复力矩，避免箭体出轨后发生明显滚转偏摆或抬头失稳。

　　设计思路并没有追求复杂机构，而是把重点放在可打印性、装配边界和实验安全性上。筒身壁面厚度按桌面常用耗材的成型能力进行平衡，过薄会在加压和落地冲击下出现局部凹陷，过厚则会使整机质量偏大，削弱水火箭的有效推重比。整流罩与筒身之间采用同轴配合关系，装配后外轮廓连续，不出现突兀台阶；尾翼根部与筒壁交接处保留适当过渡，使层间受力能够从薄板翼面扩散到圆柱主体上，降低着陆时翼根折断的概率。对于需要放置配重或小型回收附件的方案，头部内腔也可作为调整质心的区域，通过改变配重位置来获得更合理的稳定裕度。

　　从安装边界看，箭体下端需要与发射台的密封接头、导向环或软管接口保持同轴关系，因此尾段直径和端面平直度直接影响装填效率。若下端与发射座不同轴，加压时可能出现密封偏压、漏水或发射方向偏移；若尾翼外缘超出发射导轨限制范围，则会在离架瞬间剐蹭导向件。建模时需要同时校核筒身外径、尾翼最大展开宽度、头部最大直径和总长度，使成品既能放入常见发射架，又能在普通桌面打印机的成型空间内完成制作。尾翼下沿与喷口之间应保留足够距离，防止高速水流冲刷翼面或在发射瞬间产生不对称扰动。

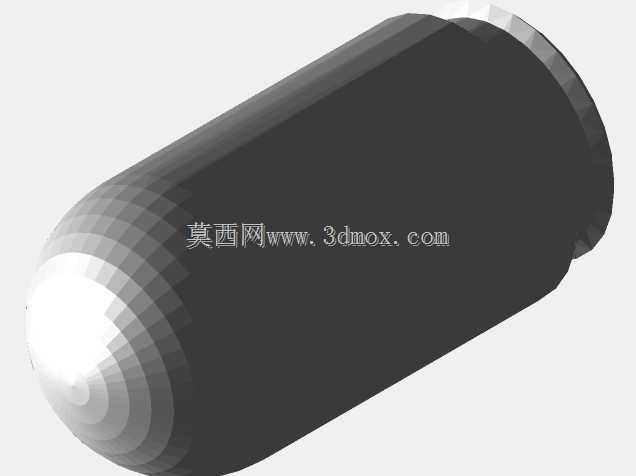

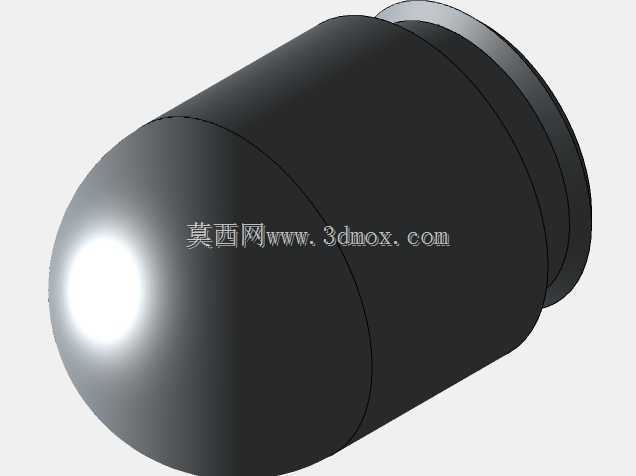

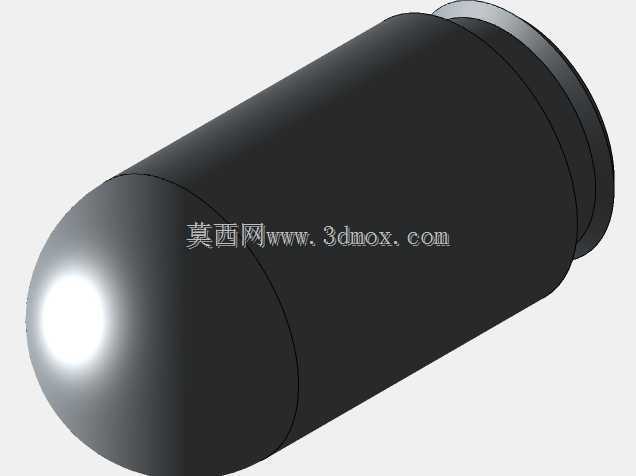

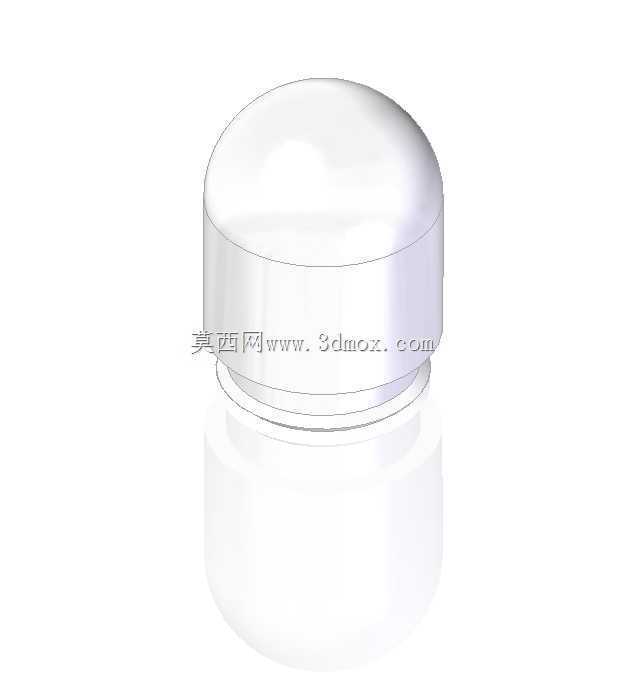

　　结构拆分上，大型整流罩、小型整流罩和主箭体分别建立，便于按照不同打印平台的尺寸、耗材颜色和表面质量要求安排成型方向。细长筒身宜竖直成型，以获得较好的外圆连续性；尾翼若与筒身一体打印，需要关注悬挑区域的支撑去除痕迹，若单独成型，则应保证根部定位面与筒壁弧度一致。整流罩顶部可采用较薄壁厚来控制头部质量，使质心不过度前移；尾翼则需保持翼面平整，因为翘曲会改变气动面积分布，使四片尾翼提供的恢复力矩不对称。

　　在工程教学中，该结构还可作为尺寸链、配合设计和轻量化验证的载体。学生可以通过调整筒身长度、尾翼展宽、头部质量和充水比例，对比射程、射高与飞行姿态；也可以在回收后检查翼根、头部和尾段的损伤位置，反推结构刚度与着陆冲击之间的关系。整体设计不依赖复杂金属加工，却完整覆盖了外形建立、装配约束、气动稳定、打印工艺和现场使用边界等多个环节，适合作为航空航天启蒙与机械结构实践相结合的实体案例。
