钛合金电力变压器三通连接基座结构

　　该构件属于电力变压器配套的钛合金三通式连接基座，整体采用一体化铸造成型后精加工的工艺路线，适配高盐雾、高腐蚀的户外输变电工况，在沿海风电升压站、化工园区变电站、地下管廊供电节点等场景中承担油路转接、绝缘腔体支撑与外部管路对接的复合功能。

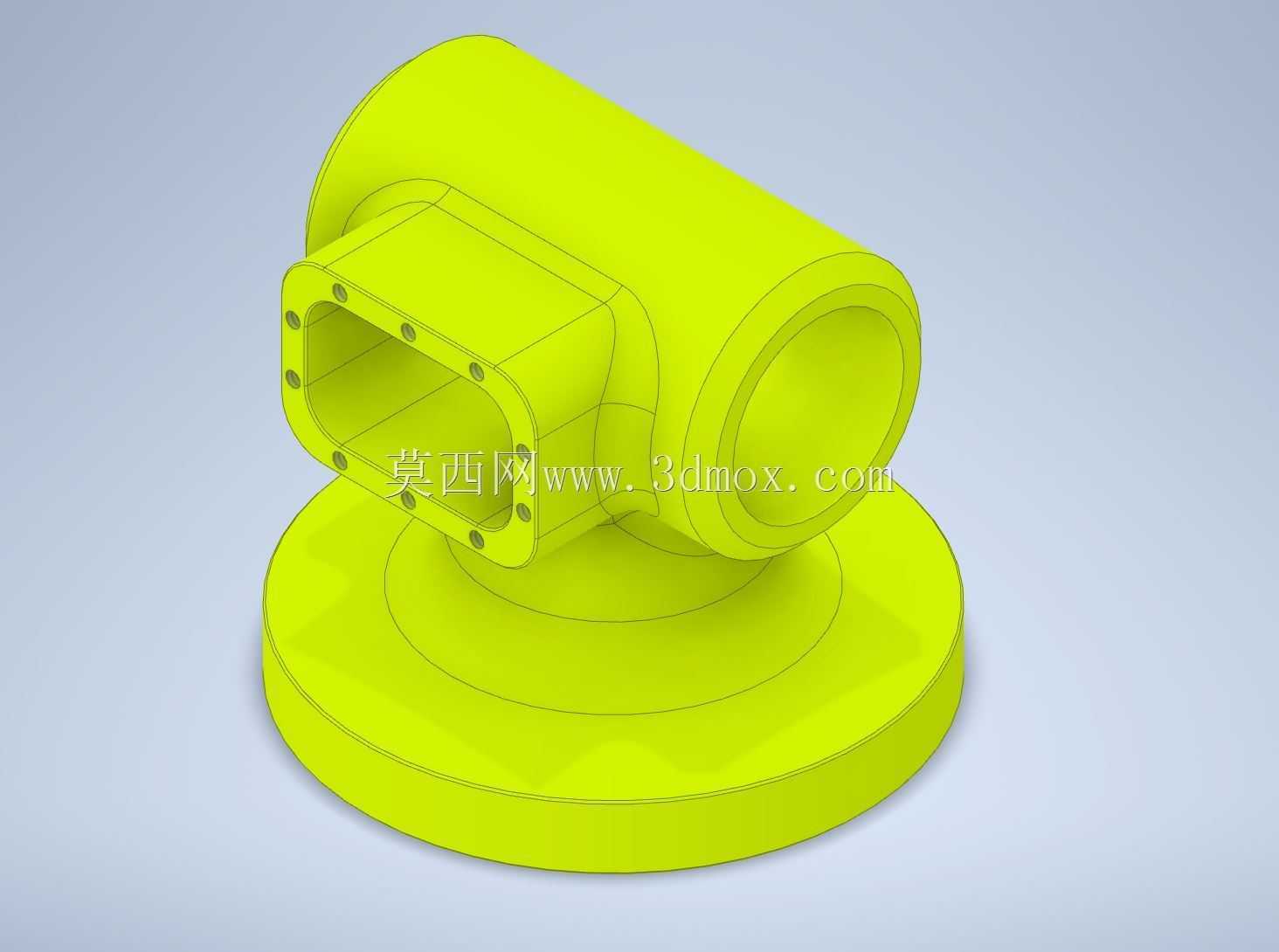

　　从结构布局来看，底部为圆形法兰安装盘，盘体预留整圈均布的沉头安装孔，安装时可直接贴合变压器油箱顶面的预制安装面，通过螺栓实现周向锁紧，法兰盘与上部壳体的衔接位置做了大圆角过渡，既消除了钛合金铸造过程中的应力集中风险，也增大了承压接触面的密封冗余，避免长期油压循环下出现衔接位置微渗漏。主体横向设置贯通式圆筒接口，接口端部加工标准环形密封槽，可直接对接变压器的冷却油路管路，圆筒内壁预留足够的通流截面，不会对绝缘油的循环流速造成额外节流，保障变压器运行时的散热效率。

　　侧向伸出的方形接线腔体是该构件的核心功能区，腔体开口端加工整圈螺栓孔位，用于装配密封端盖，腔体内部预留接线端子的安装定位空间，高压引出线可从横向圆筒的内部通道穿入腔体，完成接线后通过端盖实现全密封防护，腔体与横向圆筒的相交位置做了加厚补强，抵消变压器运行时的油压脉动对相交壁面的交变载荷。

　　设计阶段优先考虑钛合金材料的加工特性：钛合金弹性模量低、切削时易让刀，因此所有配合面的加工余量都预留了二次精加工的装夹基准，底部法兰盘的下端面作为全程加工的统一基准，依次完成横向圆筒内孔、方形腔体端面、各孔位的同轴度与平面度管控，避免多基准转换带来的装配偏差。外形尺寸的边界设计充分考虑了变压器油箱顶部的安装空间，底部法兰盘的外径小于油箱顶面的加强筋围合区域，横向圆筒的轴向伸出长度避开了油箱顶部的储油柜、套管等周边部件，侧向方形腔体的高度预留了接线操作的扳手空间，现场装配时无需额外调整周边管路走向。

　　密封结构的设计上，所有对接端面都采用平面密封加O型圈的双重密封形式，钛合金表面做钝化处理，既避免与变压器绝缘油长期接触发生腐蚀，也防止不同金属接触产生电化学腐蚀，构件整体的壁厚按照1.2倍的额定工作油压做承压校核，拐角位置的壁厚额外增厚30%，完全满足电力设备长期免维护的运行要求。
