奥古斯都充气式空间遮阳索网结构

　　这套结构面向空间载荷与大型展开装置的遮阳需求，核心矛盾并不在于单纯遮挡光线，而在于在极有限的发射包络、质量预算和展开可靠性之间取得平衡。常规刚性遮阳板若要覆盖较大面积，往往需要厚重基板、密集支撑骨架和复杂铰链，折叠后占用空间大，入轨或部署后还要承受热变形、微振动以及连接副间隙带来的形面偏差。该方案改用充气承力构件与张紧索网协同工作，使大面积遮蔽功能可以在收拢状态下压缩到较小直径内，到达工作位置后再通过充气建立刚度。

　　从使用场景看，这类装置适合布置在需要隔离太阳直射、降低热流输入或为敏感设备建立稳定热环境的位置。遮阳面并不追求建筑意义上的密闭围护，而是通过轻质膜面、拉索和竖向支撑形成可控的空间张力场。索网承担面内牵拉与形面维持，充气立柱或充气梁提供主要的法向支撑边界，膜材则负责遮拦和载荷传递。三者之间的关系需要在建模时明确：索只能受拉，不能按普通圆杆赋予抗弯能力；充气构件的刚度依赖内压和截面形态，不能简单等同于实心金属柱；膜面在低张力区域可能出现褶皱，褶皱方向和松弛区域会影响整体热防护效果。

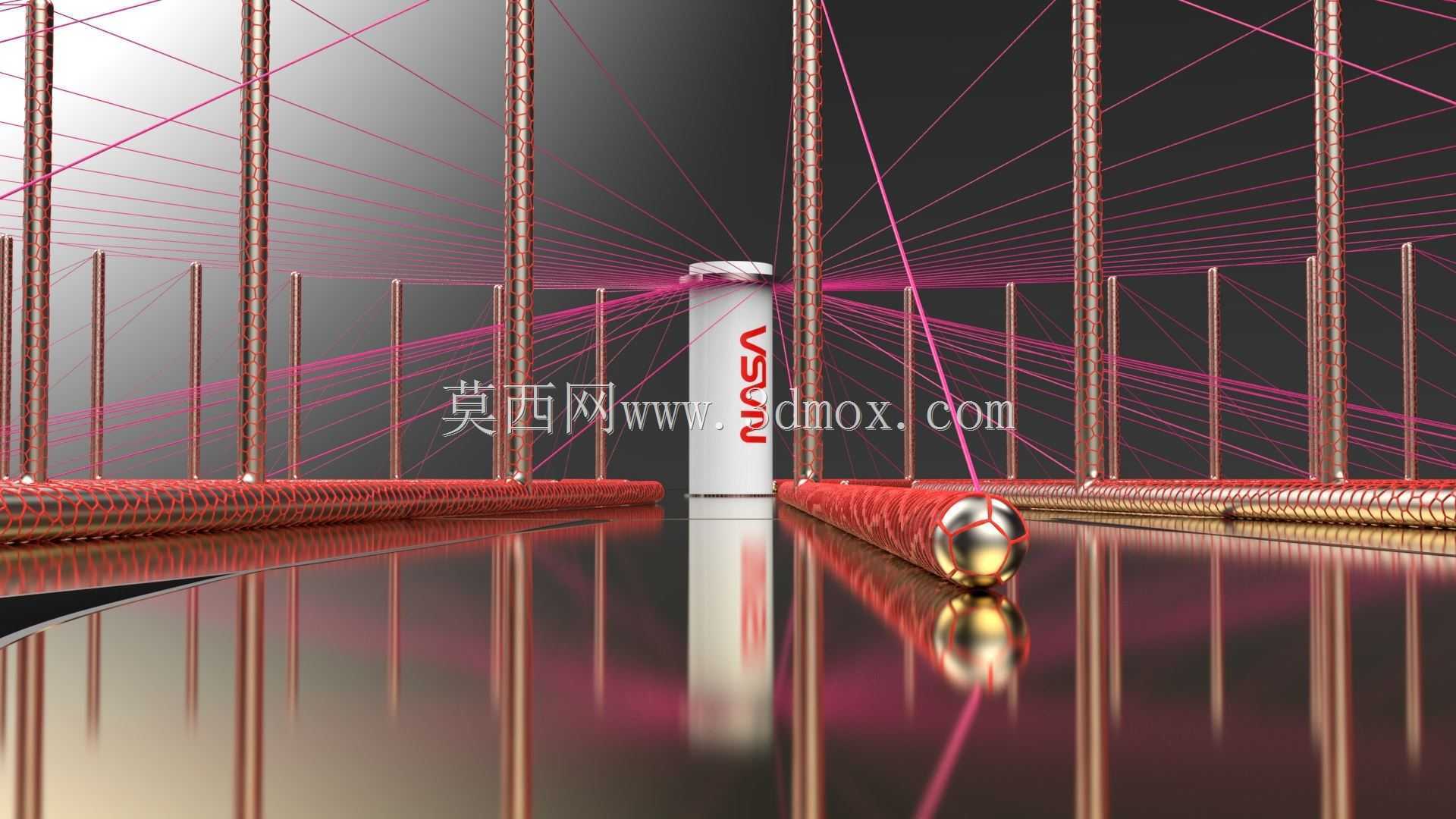

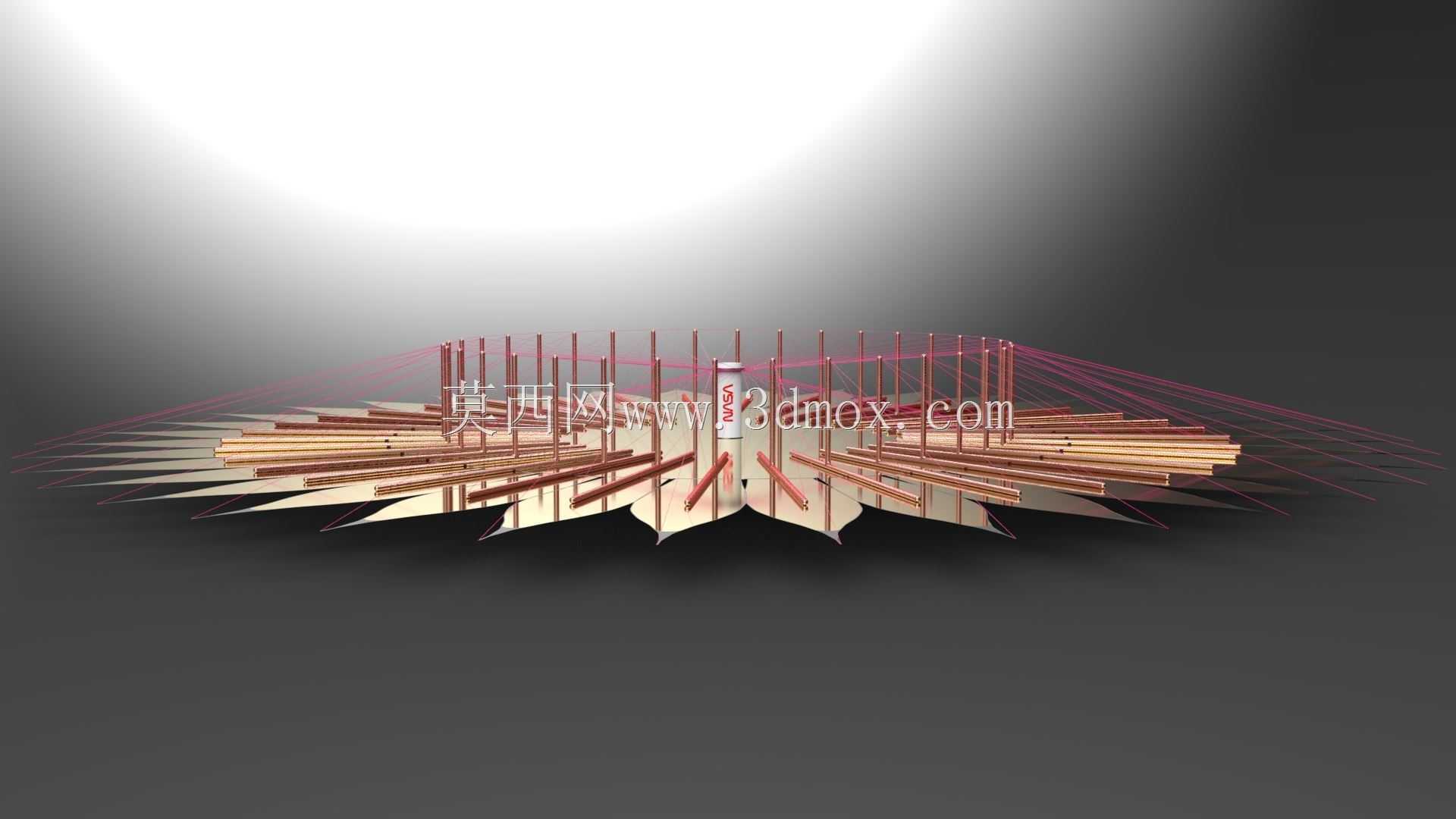

　　设计思路上，方案将传统刚性桁架的离散承载转化为大范围张力分布。竖向桅杆沿阵列边界和内部关键点布置，桅杆顶部通过放射状或交叉状索系连接，形成类似索网屋面的空间网格。红色索线在视觉上很醒目，但工程上更重要的是其走向、预张力和锚固点位置。每根索的端点都应落在可传递载荷的节点上，节点既要承受索的拉力，也要避免局部应力集中刺穿膜材或损伤充气构件。若在三维软件中处理，建议将索段定义为独立的细长部件，并在装配中保留端点同轴约束；对需要运动仿真的展开过程，则应控制索长变化规律，避免出现索体穿插、突然松弛或过度张紧。

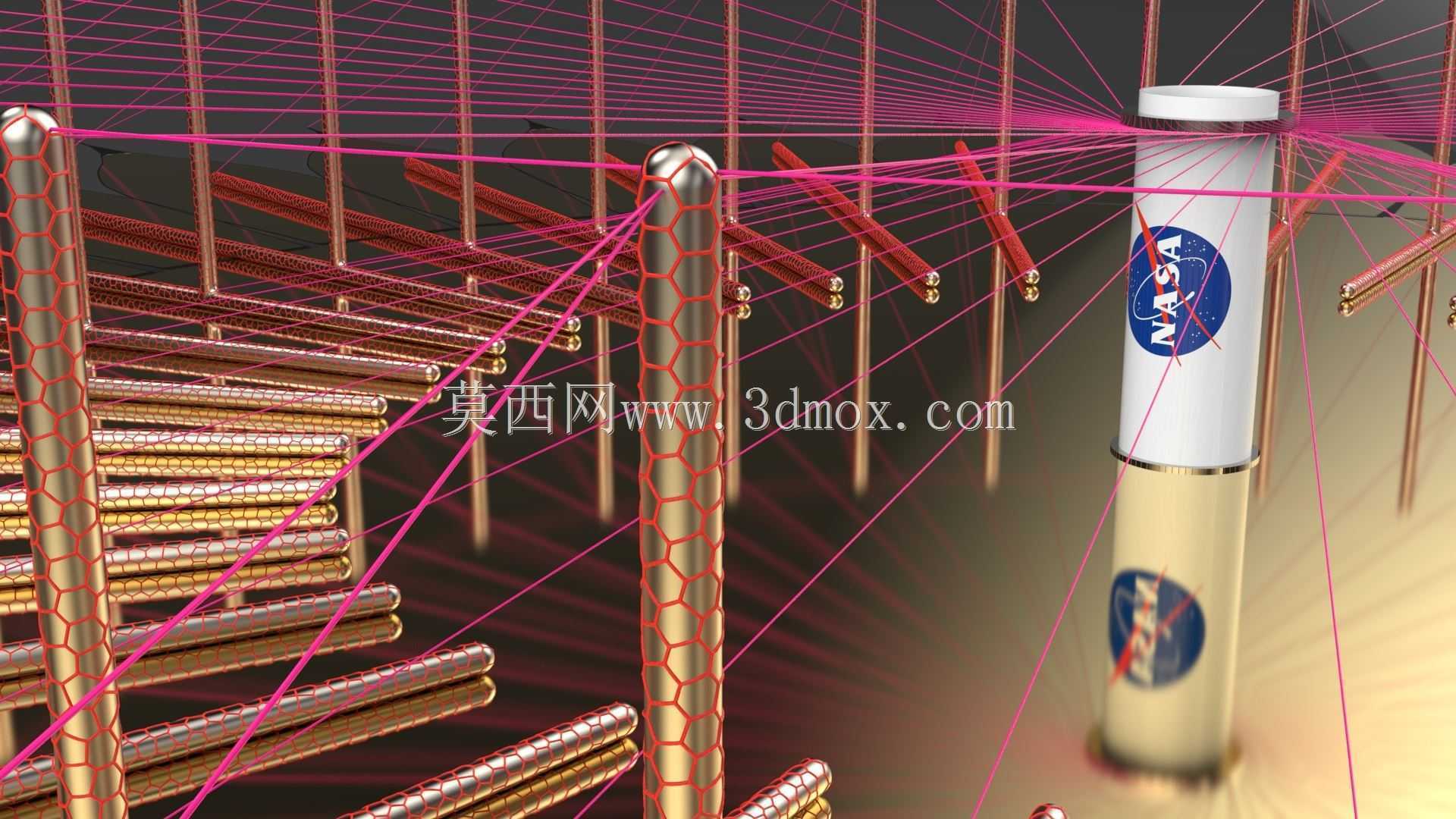

　　充气系统的优势在于质量轻、折叠效率高。装置整体约三百公斤级，却能形成远大于自身收纳尺寸的遮蔽范围。其内部采用轻质膨胀泡沫类材料，在充气展开后提供一定的形态保持能力，即使微流星体造成局部穿孔，泡沫和网眼结构也可延缓漏气、限制破损扩展，并补偿部分刚度损失。这个特性决定了建模时不能只做外观曲面，还应表达充气柱的端部封盖、充气管路接口、索网连接环、膜面加强边以及基础锚固区域。尤其在柱脚位置，拉索的水平分力会转化为较大的倾覆和滑移趋势，地面或载体连接面必须设置足够的配重、锚栓或张紧平衡索。

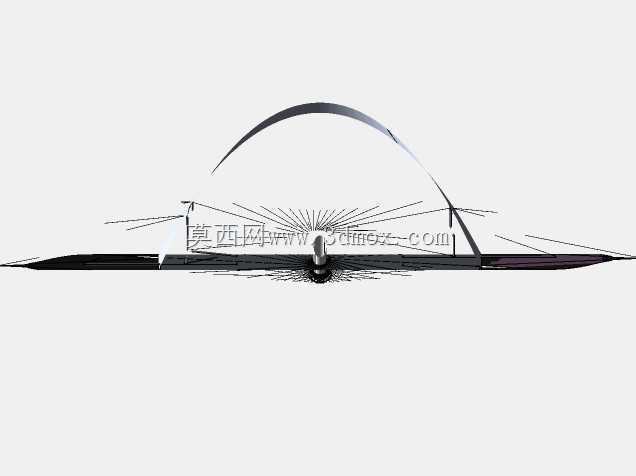

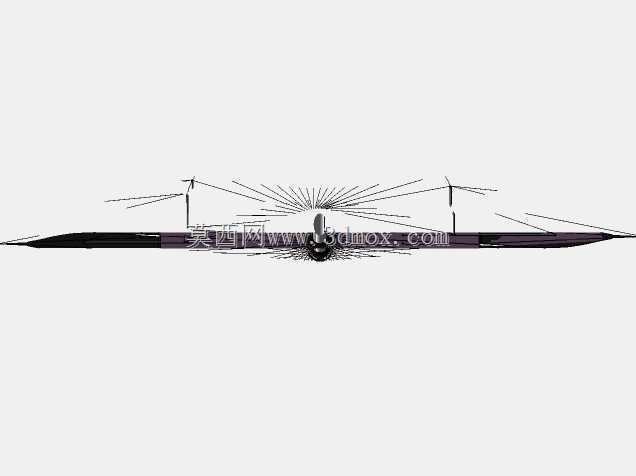

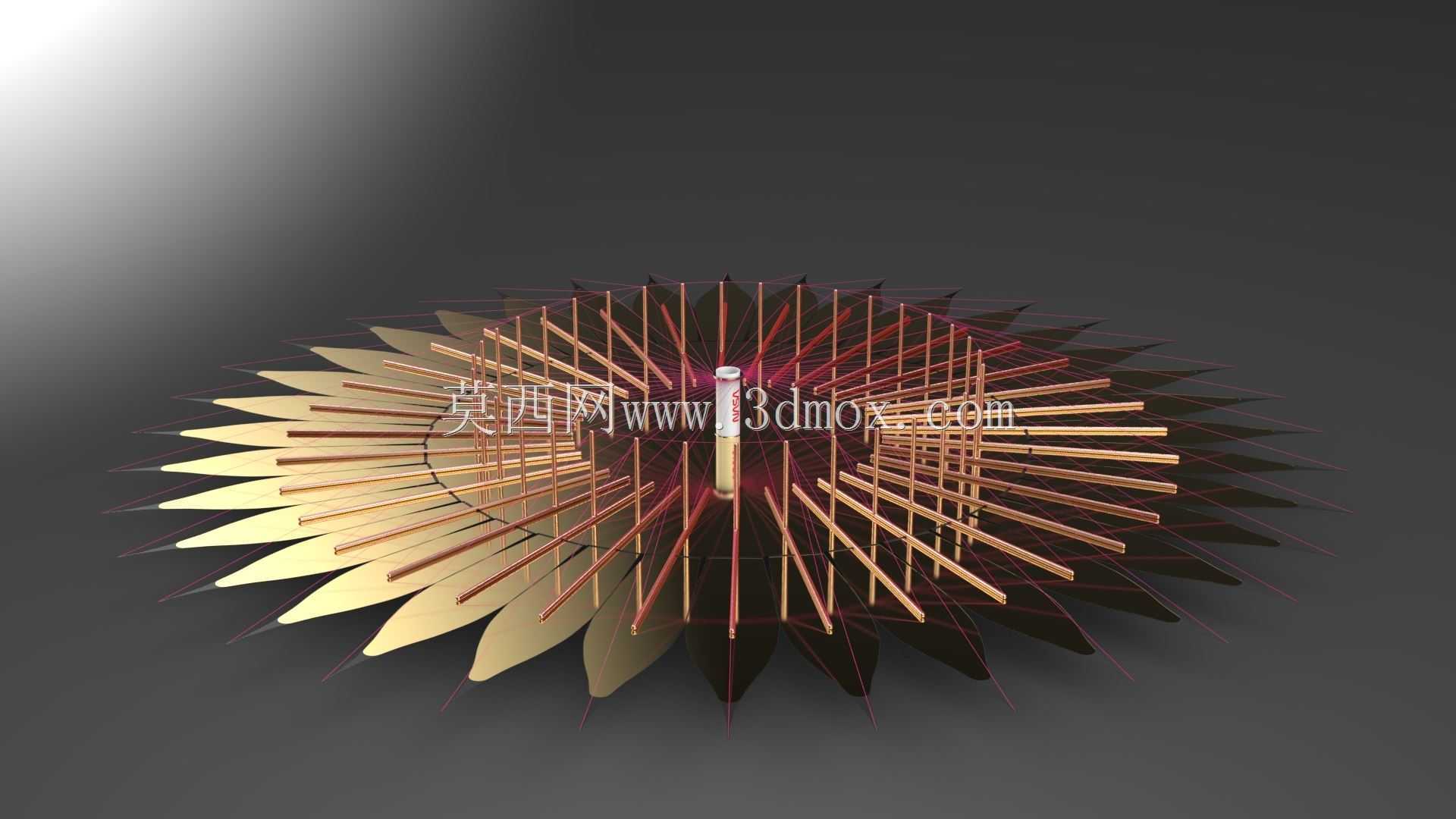

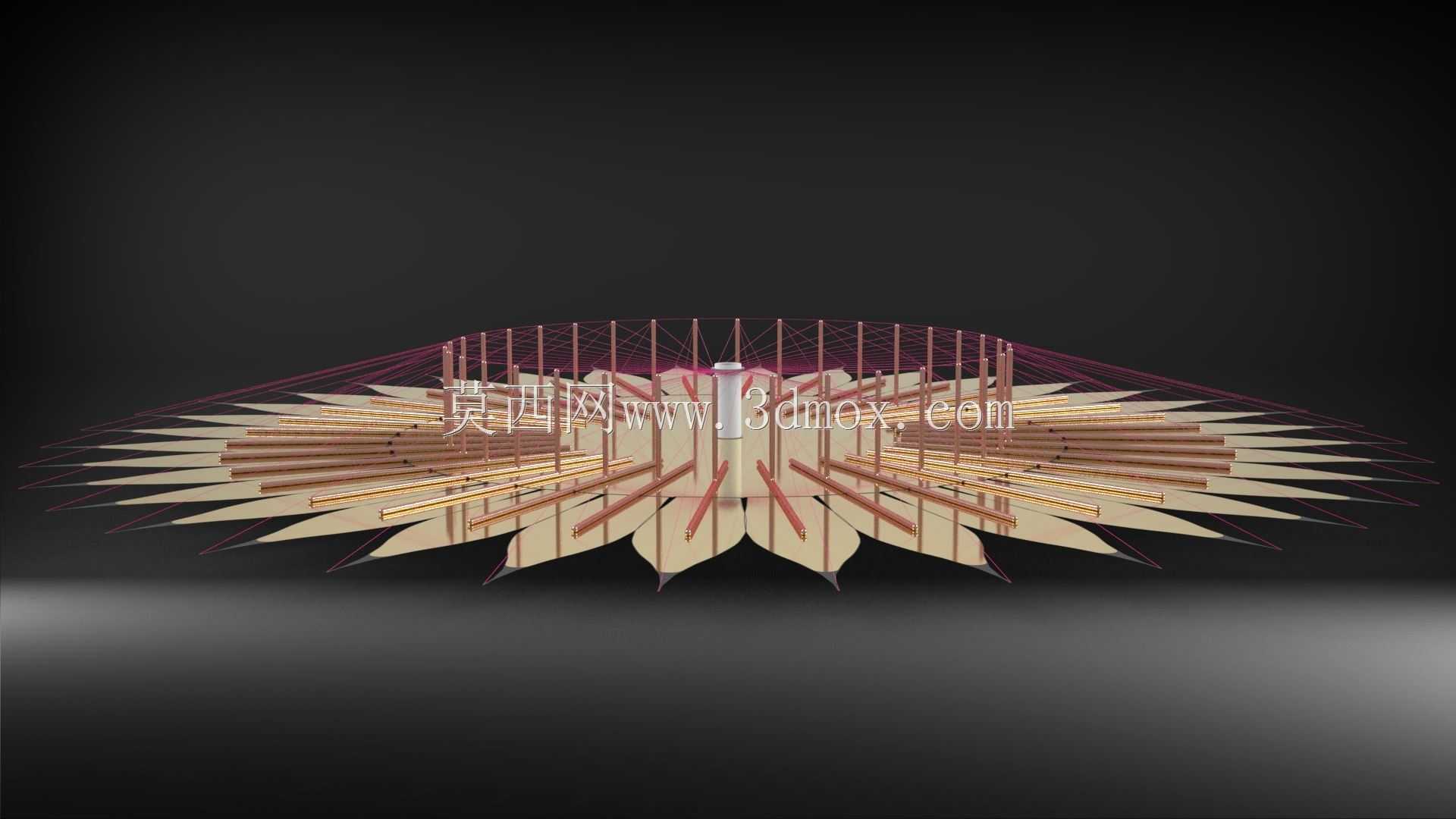

　　外形边界方面，装置展开后呈现多桅杆阵列与大面积索网组合形态。竖向构件高度决定遮阳面的仰角和净空，水平索网则决定投影覆盖范围。桅杆间距不宜只按视觉均匀排布，而要结合索的垂度、膜面张力和充气柱稳定承载力综合确定。跨度过大时，中部索网在热载荷和气动扰动下会产生明显下沉；跨度过小，则桅杆数量增加，系统质量和展开故障点同步上升。对于空间应用，还需考虑无重力环境下构件不会自重下垂，但发射阶段要承受振动和过载；若将类似原理转用于地面临时遮蔽，则风载荷、雨雪堆积和基础不均匀沉降会成为控制因素。

　　结构在垂直轴两个方向上都需要具备加速度工作能力，这意味着支撑体系不能只满足单侧受力。放射索应在多个方位形成对称或近似对称的拉结，使充气柱在横向加速度作用下既有受拉侧限制位移，也有反向索系提供回复。充气柱本身的长细比、内压水平和端部约束条件直接影响屈曲性能。模型中可将柱体处理为薄壁柔性体与内压载荷共同作用，也可在方案阶段用等效梁校核临界载荷，但最终节点设计必须反映真实织物或薄膜连接方式。

　　热防护与抗辐射是该类遮阳装置不可忽视的功能。膜面材料需要在太阳辐照、紫外老化和温差循环下保持尺寸稳定，表面涂层的反射率、发射率以及背面热辐射特性会影响被遮蔽区域的温度波动。索网与膜面连接位置容易产生热桥和局部应力集中，加强片、热垫片和柔性过渡段应在详细设计中体现。对于观测设备、低温储箱或热控敏感载荷而言，遮阳面的位置精度和边缘漏光范围同样关键，建模时应检查桅杆、索具和膜边在极端姿态下是否会形成直射光路。

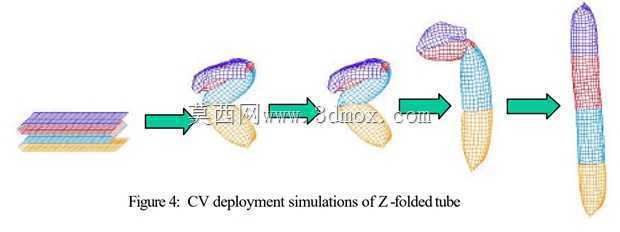

　　安装与部署流程也影响三维模型的完整性。收拢状态下，充气柱需要按规定路径折叠，膜面和索网不能无序缠绕；展开过程中，充气速率、索网释放顺序和桅杆起立顺序应相互匹配。若充气过快而索网未同步张紧，结构可能出现大幅摆动；若索网提前锁死，充气构件可能无法到达设计位置。因此，模型除了展示最终形态，还应保留折叠包络、铰链或旋转关节、拉索固定点、管路走向和维护接口，以便后续进行干涉检查、展开动画和工程算例联动。

　　总体来看，该作品的价值在于用轻量充气构件替代笨重刚性骨架，用索网张力维持大面积遮蔽形面，并通过泡沫填充、冗余网眼和多向拉索提升破损容忍度。对结构设计人员而言，建模重点不在单件外观，而在柔性膜、拉索、充气柱和锚固基础之间的力流闭合；对选型人员而言，则应关注展开可靠性、面密度、工作温域、微流星损伤后的剩余刚度，以及不同加速度方向下的稳定边界。
