贴片式共模扼流圈信号滤波元件

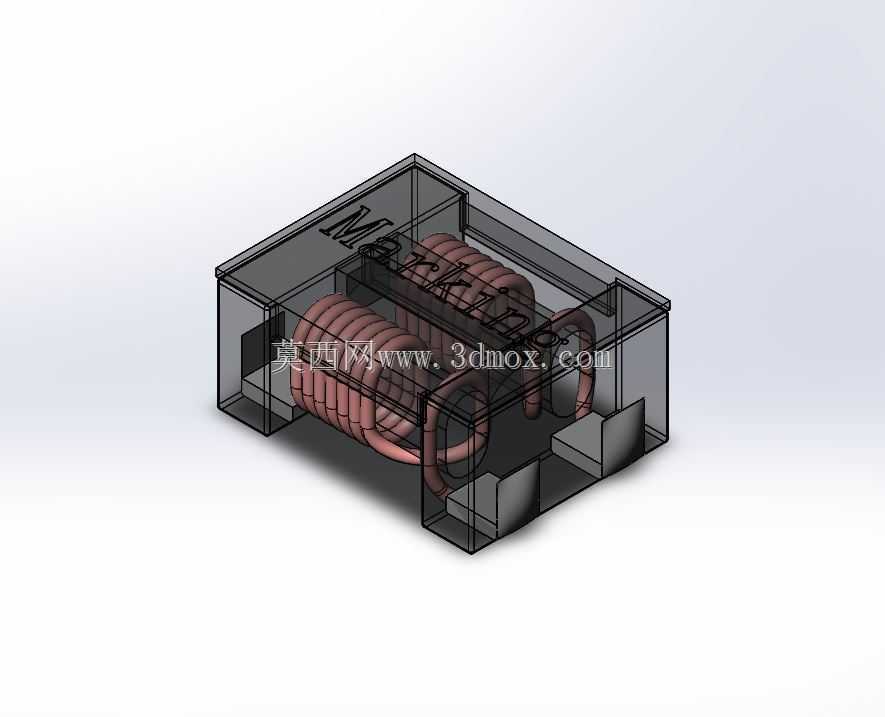

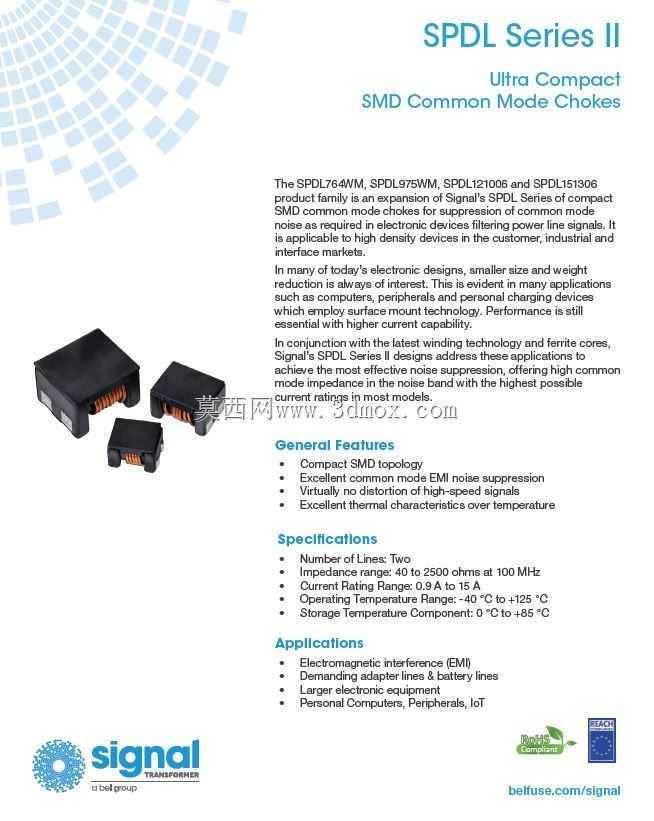

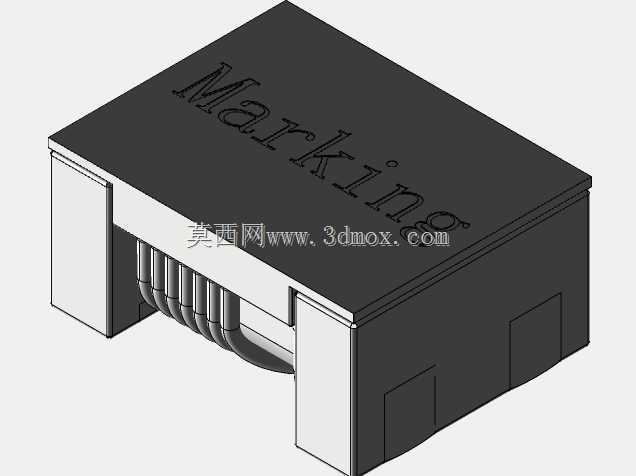

　　在高密度PCB板级电磁兼容设计里，共模扼流圈是处理差分信号线共模噪声最常用的被动元件之一，这套三维结构还原的是表面贴装封装的双绕组共模滤波器件，外壳采用半透明塑封结构，内部两组同向绕制的漆包线绕组清晰可见，磁芯基座与底部贴片引脚的装配关系完全按照量产器件的实际堆叠关系搭建，做板级布局、整机EMC整改、连接器端口滤波设计的工程师可以直接把该结构导入装配环境，核对元件占位、高度干涉以及周边走线避让空间。

　　从实际电路功能来看，这类元件串接在平衡差分信号链路中，比如以太网收发链路、CAN总线接口、USB数据端口、低压差分信号传输线路上，两组绕组匝数一致、绕向对称，正常传输差分信号时，两个绕组产生的磁通方向相反互相抵消，对有用的差模信号呈现极低的插入损耗，不会造成信号眼图收缩、通信误码；当线路上耦合进共模干扰，也就是两根信号线相对于参考地同相位的EMI/RFI噪声时，两个绕组的磁通同向叠加，对共模分量呈现很高的感抗，把高频干扰阻断在端口外侧，避免板内噪声顺着线缆向外辐射，也阻挡外界空间电磁干扰顺着线缆窜入敏感信号回路。

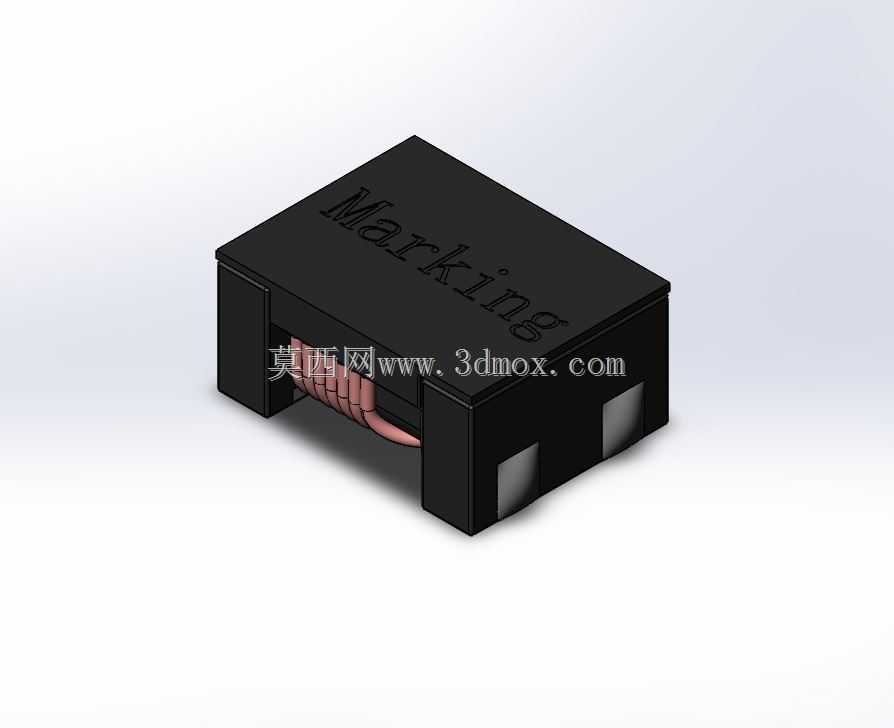

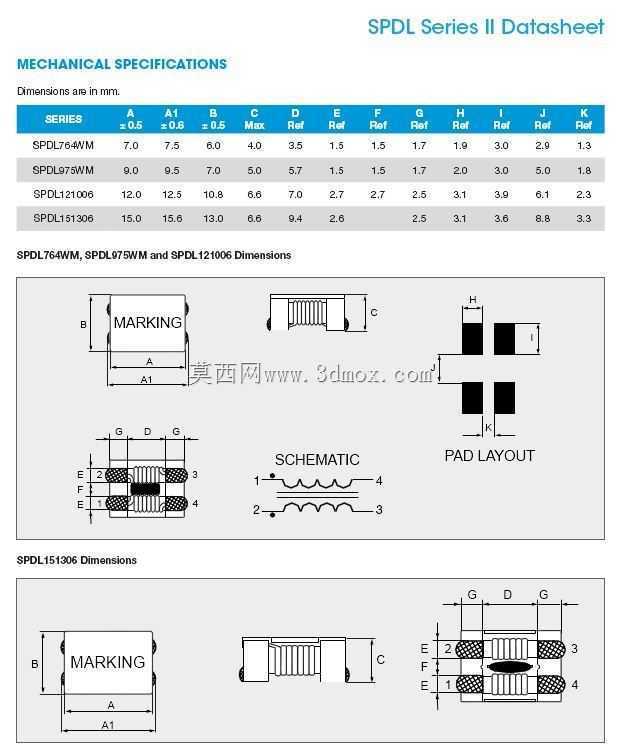

　　结构设计上，外层的透明塑封壳体首先承担物理防护作用，把内部绕线、磁芯完全包裹，隔绝波峰焊、回流焊过程中的助焊剂飞溅、灰尘潮气侵入，同时绕线端部不会因为后续装配震动出现松脱位移。壳体底部预留的两个成型金属端子向外弯折贴平在PCB焊盘表面，符合标准表面贴装器件的回流焊工艺要求，不需要人工插装过波峰焊，适配高速SMT产线的拾放、视觉识别、回流焊接全流程，端子的共面度在建模时已经按照量产器件的公差逻辑做了贴合，结构工程师建封装库时可以直接参考引脚间距、端子宽度来绘制钢网开孔，避免出现焊盘偏移、立碑虚焊的工艺问题。

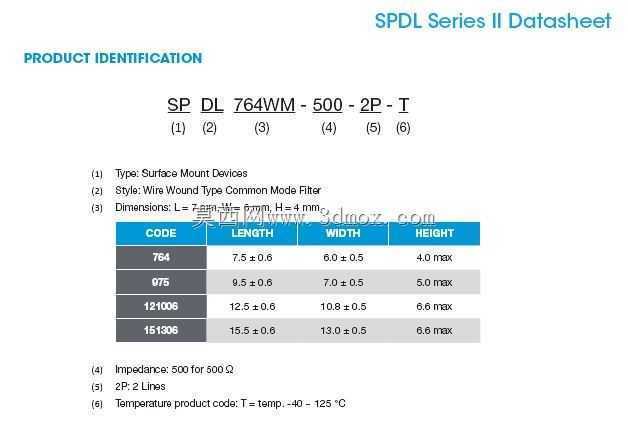

　　安装边界方面，这类贴片共模扼流圈属于低矮型表贴元件，整体高度远低于直插式滤波器件，在消费电子、通信模块、工业控制板卡的薄型化壳体内部不会和上盖、屏蔽罩发生高度干涉；布局时需要注意，元件下方不要走高速敏感信号线，避免绕组漏磁耦合到相邻线路，输入输出侧的走线要做分区隔离，不要把滤波前后的差分线平行长距离布设，否则滤波效果会被走线间的寄生耦合抵消。绕组采用高耐压漆包铜线绕制，两组绕组之间的绝缘耐压满足信号端口的安规绝缘要求，在存在地电位差的两个设备通信链路中，也能承担一定的隔离防护作用。

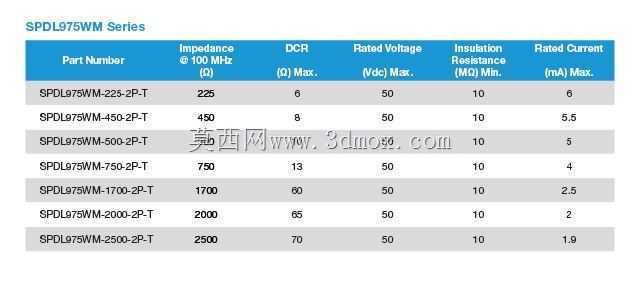

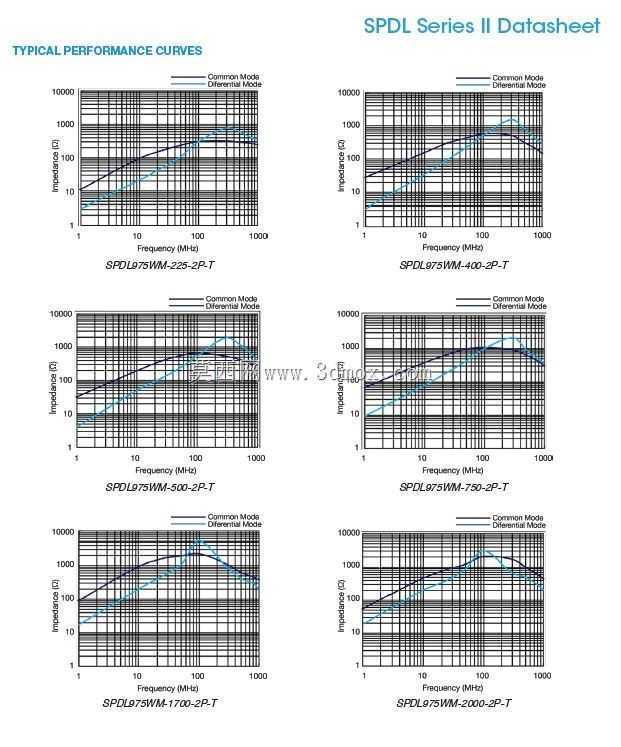

　　磁芯部分选用高磁导率铁氧体材质，针对几十MHz到数百MHz的高频噪声段做阻抗优化，低频段差模阻抗极低，不会对低速控制信号、电源载波信号产生衰减，高频段共模阻抗快速抬升，精准压制辐射发射测试中常见的线缆共模辐射超标问题。和板上分立的差模滤波电容搭配使用时，能够组成完整的LC共模滤波网络，在接口端口形成阻抗失配，把共模噪声约束在板级回路内消耗掉。建模过程中完整保留了外壳内部的绕线排布、绕组间隙、磁芯卡槽的细节，做热仿真时也可以根据绕组的实际铜材体积估算大信号工况下的铜损发热，评估密闭壳体内部的温升余量，避免长时间满载通信时绕组过热导致漆包线绝缘老化。
