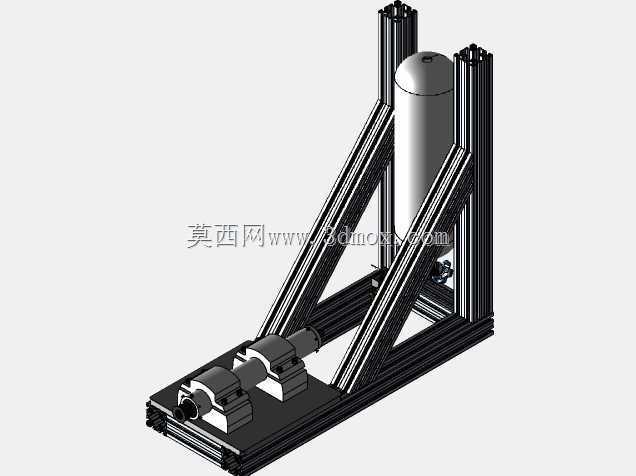

这套试验台架的核心定位是面向小型混合推进系统的地面静态点火测试,整体采用工业铝型材拼装的框架式承载结构,区别于传统焊接钢制试验台,型材方案在小批量试验场景下的改型效率优势非常突出。台架的布局逻辑完全围绕测试流程展开:前端区域布置两组推力测试安装座,用于固定火箭发动机本体,安装座预留了多组调节孔位,可适配不同直径、不同长度的试验发动机,推力传递路径直接沿台架纵向主梁延伸,保证推力传感器采集数据的同轴度,避免侧向分力干扰测试精度。台架中后段竖立布置高压储气瓶组的承载位,斜向支撑的型材立柱从底部基座一直延伸到顶部固定框,三角斜撑的结构形式可以抵消储气瓶充放气过程中的侧向载荷,同时在点火试验产生振动时,避免竖立部件出现共振摆幅。
从安装边界来看,台架底部采用双层铝型材拼接成矩形基座,基座的型材槽口全程预留标准T型槽,所有附件、传感器、管路固定件都可以通过T型螺栓直接锁紧,不需要在基材上额外钻孔攻丝,现场调试时可以根据每次试验的发动机尺寸、管路走向快速调整固定点位置。框架的竖向立柱采用双型材并排拼接的形式,提升立柱的抗弯截面模量,顶部的连接框将四根竖向立柱连为整体,整个台架形成封闭的笼式承载结构,即使试验过程中出现异常泄压、部件松脱的情况,框架也能起到物理防护围挡的作用。设计过程中首先梳理了混合火箭试验的核心载荷工况:静态点火时的轴向推力是持续稳态载荷,发动机点火瞬间的冲击载荷是瞬态峰值,储气瓶充压后内部介质的重量是恒定静载,
试验过程中发动机燃烧产生的振动是交变载荷。针对这几类载荷,框架的主梁全部选用大截面规格的铝型材,斜向支撑的布置角度经过受力优化,轴向推力的作用线恰好穿过底部基座的型材拼接节点,让推力直接通过型材端面压合传递,减少连接螺栓承受的剪切力。前端的发动机安装座采用块状机加工件,两个安装座的同轴度在装配时可以通过垫片微调,安装座下方的滑动导向结构和型材槽配合,发动机工作时产生的推力可以平顺传递到后端的推力测量元件,不会出现卡滞。储气瓶的固定位设计了上下两处抱箍安装点,抱箍和铝型材框架之间预留了缓冲垫安装空间,既可以抱紧气瓶防止充装和试验过程中气瓶窜动,又能隔绝部分振动传递到框架主体。台架的管路走线空间也做了预留,
型材框架的中空腔体内可以布置低压信号线缆,氧化剂输送管路沿斜撑型材的外侧固定,走线路径和发动机高温区域保持足够的安全间距,避免试验时火焰烘烤管路引发风险。在实际试验场景中,这类台架不需要做永久地基固定,底部框架的接触面积足够大,小推力等级的混合发动机点火时,依靠台架自身重量即可保持稳定,如需更大推力测试,也可以通过底部型材的槽口穿入地脚螺栓,将整个台架锁紧到地面预埋铁板上。框架的开放式结构让测试人员可以从任意侧面操作管路阀门、连接传感器线束、安装调试发动机,不像封闭式焊接台架存在操作死角。每次试验完成后,铝型材表面的氧化层可以耐受试验现场的少量废气、残留氧化剂腐蚀,清理维护只需要擦拭表面即可,型材连接件全部采用标准紧固件,损坏后可以直接替换同规格配件,不需要专门补焊修复。整个结构的建模过程完全按照实际装配逻辑搭建,每根型材的切割长度、角件连接位置、螺栓孔位都和实际物料一一对应,工程师拿到模型后可以直接导出型材下料清单,统计紧固件数量,快速完成台架的搭装,也可以在此基础上根据自己的试验发动机参数,调整立柱高度、基座长度、安装座间距,衍生出适配不同测试需求的变体台架。
