GSXR1100W摩托车离合器链轮装载结构

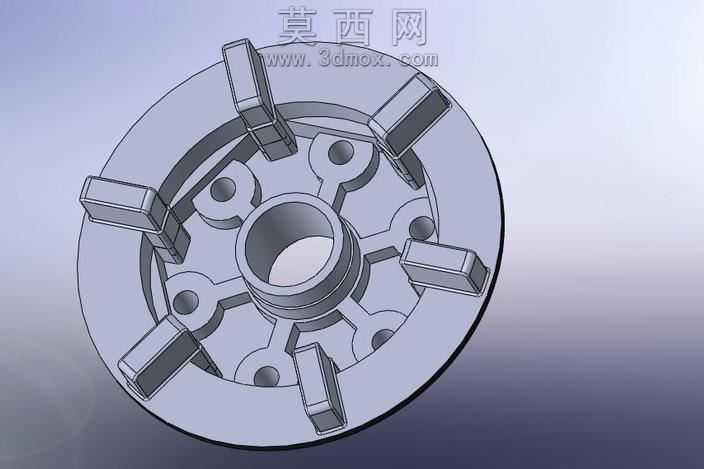

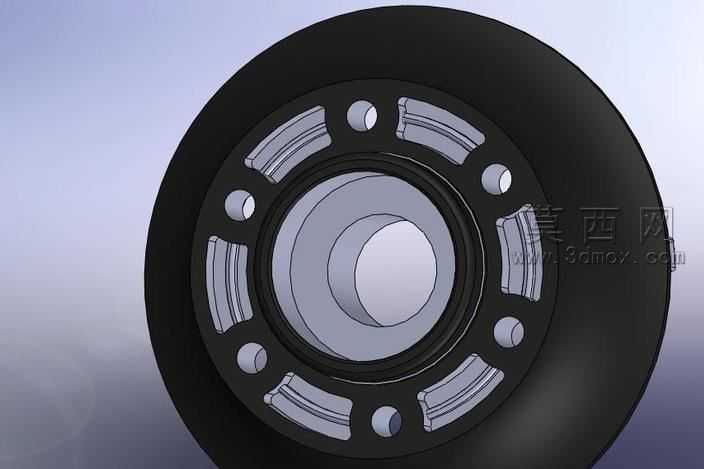

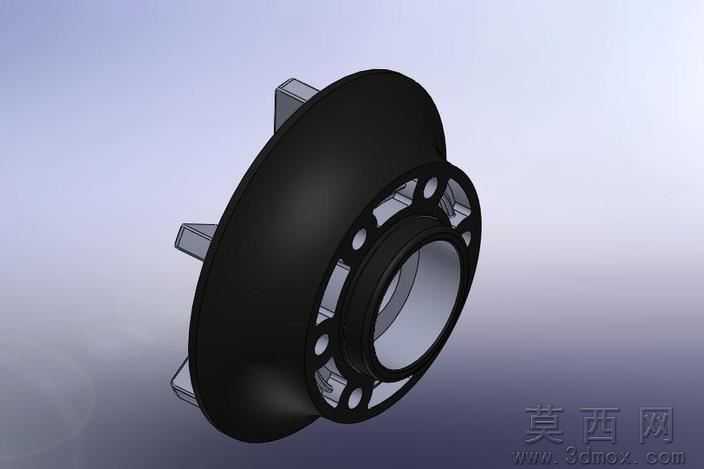

本作品为适配GSXR 1100W机型的链轮装载组件三维建模成果，建模过程依托参数化设计逻辑完成全结构还原，首先以传动啮合参数为基准确定链轮主体的节圆直径、齿形轮廓、齿距分布等核心尺寸，保证齿形符合链传动的啮合精度要求，避免传动过程中出现跳齿、卡滞问题。建模阶段先构建中心轴套结构，轴套内孔预留与输出轴配合的公差空间，轴套外壁设置多层阶梯定位结构，用于匹配轴承、密封件的安装位，保证组件装配后的同轴度。轮盘主体采用辐条式轻量化结构设计，六组辐条沿圆周均匀分布，辐条上预留的定位孔用于安装缓冲减震块，每组辐条端部设置矩形卡装凸台，凸台的尺寸、角度经过反复校核，可与离合器从动盘的卡槽精准嵌合，实现动力的稳定传递。轮盘与中心轴套的衔接处设置加强筋结构，在不额外增加整体重量的前提下提升结构抗扭强度，应对大扭矩输出时的载荷冲击。材质配置上，轮盘主体采用高强度合金钢材质参数，表面设置调质处理后的哑光金属质感，卡装凸台表面添加耐磨涂层的材质表现，还原零件实际加工后的表面处理效果。渲染阶段采用正交视角展示组件整体结构，搭配渐变浅灰背景突出零件轮廓，通过柔和的环境光打亮轮盘的镂空结构与装配细节，清晰展现各部位的衔接关系。设计过程中重点考量了组件的装配兼容性与动平衡性能，所有安装孔位、卡接结构的位置度公差均控制在合理范围内，圆周方向的质量分布经过对称化处理，避免高速运转时出现偏摆震动，同时预留了磨损余量，延长组件的实际使用寿命，完整还原了该链轮装载组件在动力传输系统中衔接输出轴与离合器的核心功能，结构设计兼顾传动可靠性与轻量化需求。
