涡轮增压器支撑铸造壳体结构

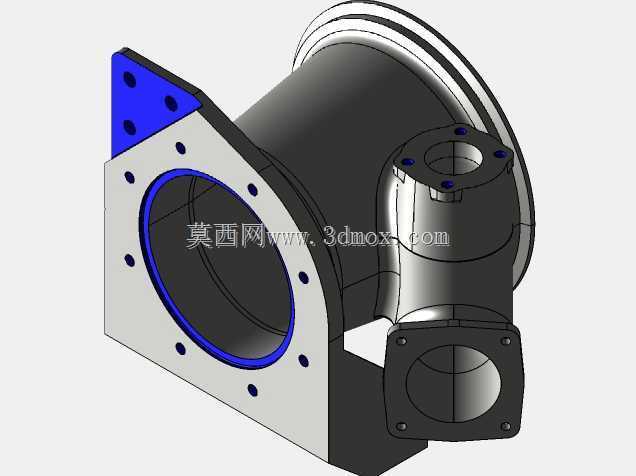

　　该零件属于动力系统外围的铸造支撑类壳体，常见于带涡轮增压布置的发动机机组、试验台架或小型动力包中，主要承担涡轮侧部件的定位、接口转接以及周边管路连接功能。壳体主体采用近似蜗壳过渡的筒形结构，一端设置大口径圆形法兰，用于与涡轮或压气机侧端面配合；侧部和下部延伸出不同规格的法兰接口，可接入排气、旁通、润滑或传感管路。左侧带蓝色高亮区域的折弯安装板承担整机固定作用，板上预留多个螺栓孔，能够将壳体可靠连接到机架、发动机缸体附属支架或台架立板上。

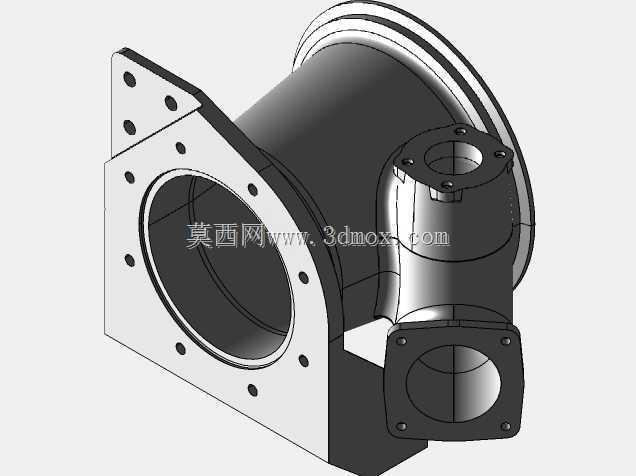

　　从实际装配角度看，这类支撑件并不是单纯的外观罩壳，而是兼顾承载、密封和接口集成的关键部件。大法兰端面需要保持足够平面度，孔位沿圆周均布，装配时通过螺栓压紧密封垫，保证气流或油流通道不发生泄漏。顶部较小的圆形法兰带有四个安装孔，适合连接控制阀、管路接头或检测元件；下方方形法兰接口则面向较粗的通道连接，四角布孔有利于均匀压紧。各接口之间通过铸造圆角和加厚筋壁过渡，可降低应力集中，避免在振动、热膨胀和螺栓预紧力共同作用下出现开裂。

　　设计思路上，模型明显遵循铸造工艺与机械装配并行的原则。壳体外部保留较厚的实体壁面，内腔则形成连续通道，使介质能够在筒身与侧接口之间顺畅转向。安装板与主体之间不是简单平面拼接，而是通过斜向支撑面和宽大过渡区连接，提高悬臂接口的刚度；对于涡轮附近可能承受热变形和振动的位置，这种结构比薄壁焊接支架更适合批量制造和长期使用。法兰孔、定位孔和安装孔均在三维结构中明确表达，便于后续工程图生成、毛坯件加工余量核对以及数控镗铣工序安排。

　　外形边界方面，零件整体呈不规则空间布局：主筒沿横向延伸，后端带有较大的环形连接轮廓；左侧安装板向斜上方展开，形成主要固定基准；顶部接口向上凸出，下部接口向前下方伸出。进行设备布置时，不能只按筒体外径估算占用空间，还需给侧向法兰螺栓、扳手操作空间以及管路接头旋转半径预留位置。大法兰端面应作为装配校核的重要基准，安装板孔位则决定壳体与机架之间的相对姿态；若用于发动机舱，还需核对其与排气管、隔热罩、机油管路和维护口盖之间的间隙。

　　在建模处理上，该结构适合采用实体建模方式完成：先建立主筒和各接口通道的基本体量，再叠加法兰盘、安装板、凸台和孔特征；铸造圆角应在主体成型后统一处理，避免孔边和薄壁处出现几何破碎。对于需要加工的法兰面，可在模型中保留毛坯面与加工面的区分思路，便于工艺人员制定铣面、钻孔、镗孔顺序。整体结构体现了铸造支撑件在动力设备中的典型价值：用一个集成化壳体完成多方向接口转换、部件承载和安装固定，减少分散支架带来的累积误差，也让现场装配和后期维护更加直接。
