无人机同轴双电机安装固定支架结构

　　这套支架结构主要面向小型多旋翼无人机及同轴双动力实验平台的机臂端部布置需求，用于在同一根机臂轴线附近承载两台旋转方向相反的无刷直流电机。实际飞行平台中，同轴双旋翼布局常出现在载重要求较高、机臂展开空间受限的机型上：上下两个电机分别驱动正反桨，通过相反扭矩抵消偏航力矩，同时在不增加机臂数量的前提下提升单轴拉力。支架的作用就是把两台电机的安装基准、机臂管夹以及机身传力路径整合到一个紧凑的壳体零件上，避免多件拼接带来的同轴度误差和螺栓松动风险。

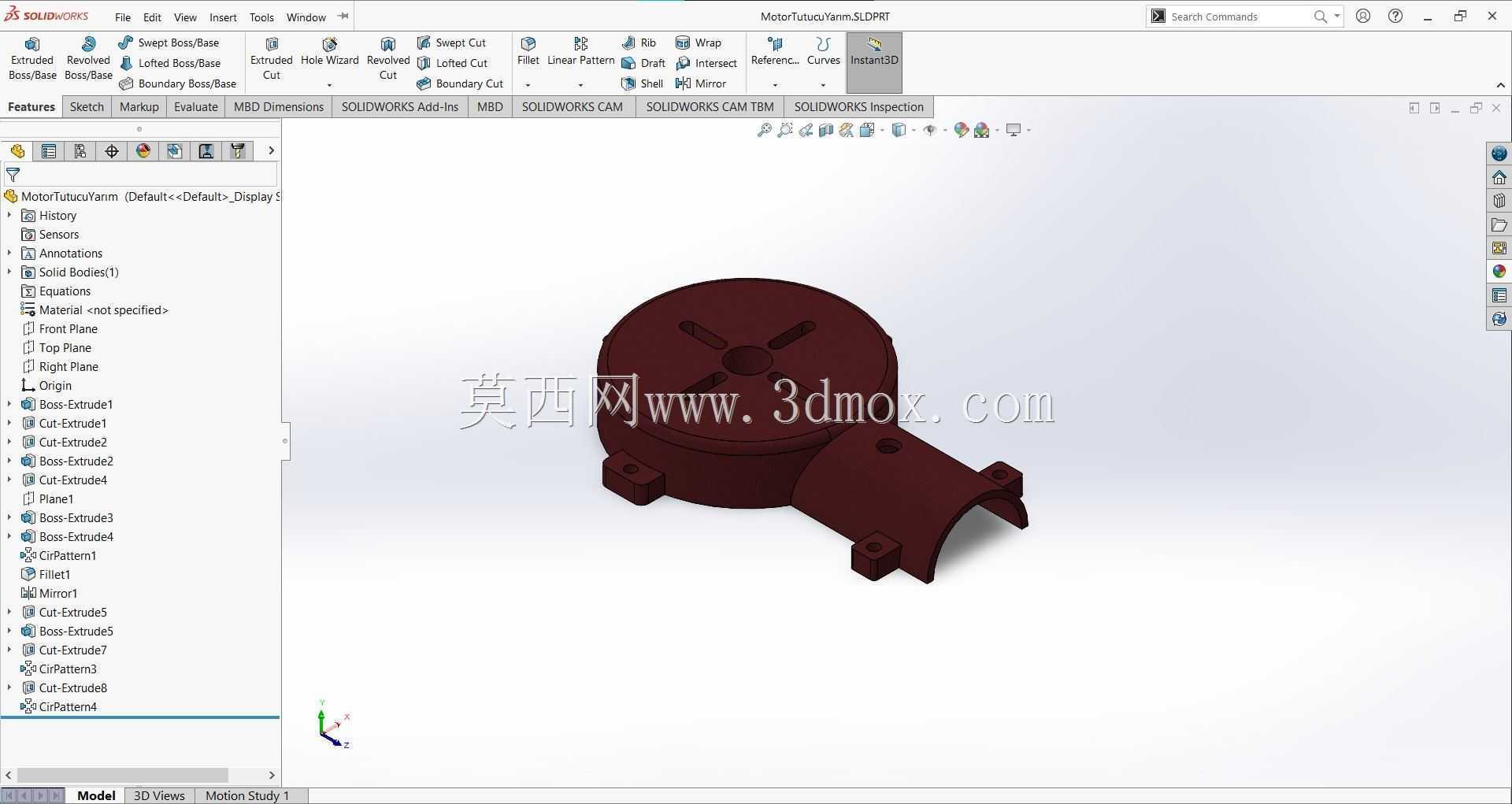

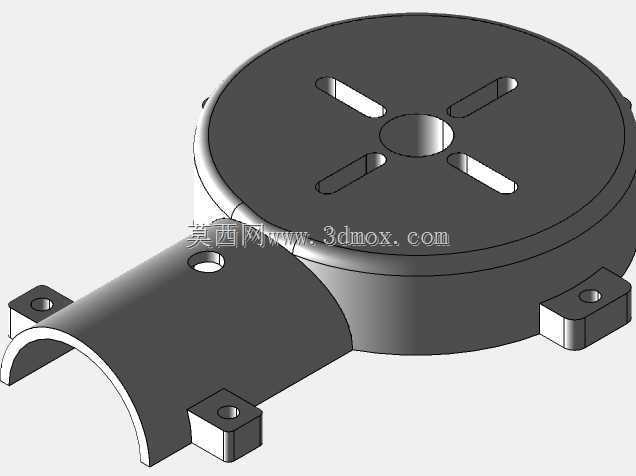

　　从结构外形看，零件主体包含一个近似圆盘状的电机安装腔，圆盘端面上预留有电机出线、散热或减重对应的开口与凸台，圆周方向布置加强筋和连接柱；侧向延伸出半开式管夹结构，用于环抱圆形碳纤机臂。管夹两侧带螺栓孔耳板，装配时通过夹紧力把支架锁定在机臂端部，既限制支架绕管轴转动，也承受螺旋桨产生的拉力、扭矩和振动。圆盘底部与管夹之间采用圆滑过渡和加厚壁板，使电机载荷能够从安装面分散到管夹夹持区，而不是集中在单一转角处。

　　设计思路上，该零件没有采用简单平板电机座，而是把电机外壳容纳腔、转子避让空间和机臂夹持座做成一体化壳体。圆盘内腔的轮廓需要围绕电机定子外径、底部凸台和螺丝孔位建立包络，保证电机装入后端面贴合、周向定位可靠；端面开孔则兼顾电机散热、线缆穿出和装配工具可达性。由于同轴双电机方案中两台电机呈对称反向布置，支架两侧安装特征需要围绕中心平面保持镜像关系，使两台电机的轴线尽量重合，降低上下桨之间的气动干扰和不平衡力矩。

　　安装边界方面，圆盘安装面的孔位需要与标准无刷电机底部安装孔距匹配，螺钉穿过支架柱位后锁紧电机；管夹内径则对应常用圆管机臂外径，夹持长度不宜过短，否则在急加速或姿态突变时容易出现滑移。建模时应重点控制三条基准：电机轴线、机臂管轴线以及两安装面的对称中心面。电机轴线与机臂轴线通常呈垂直或近似垂直关系，若位置偏差过大，会改变桨盘平面，导致拉力方向偏离设计值；对称中心面偏差则会让上下电机不同轴，带来附加振动。

　　在工程细化中，圆盘外缘、底部支脚和管夹开口处都需要设置圆角，避免塑料或金属件在振动载荷下产生应力集中。安装柱内部若采用自攻螺钉或热熔铜螺母，应保证柱壁厚度均匀，并在根部加筋；管夹耳板螺栓孔周边也要局部加厚，以承受反复夹紧力。对于3D打印件，层纹方向应尽量避开主要受拉面；对于注塑或机加工件，则需关注拔模斜度、刀具可达性和夹持定位基准。整体结构在满足电机容纳和机臂固定的同时，通过开孔、减薄非承载区和筋板布置控制重量，适合用于小型无人机动力系统的结构验证、机臂端部装配设计以及同轴双旋翼布局的干涉检查。
