单人超轻型固定翼飞行器机翼结构

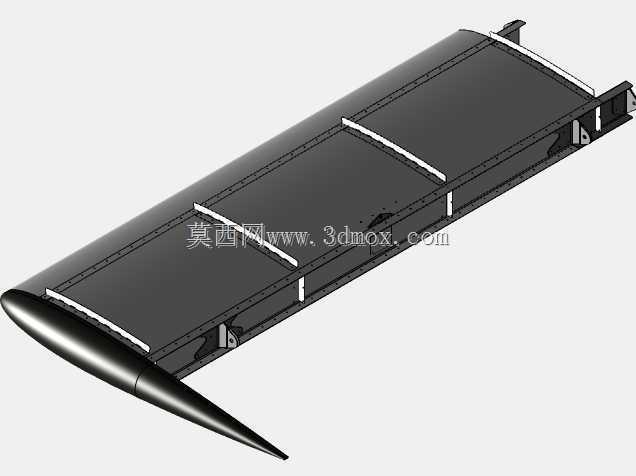

　　这套三维结构围绕单人超轻型固定翼飞行器的主机翼展开，重点表达了大展弦比平直翼面、翼尖整流、内部承力骨架以及与机身连接的安装边界。模型没有停留在外观曲面层面，而是把蒙皮分区、翼梁走向、肋板位置、加强件和端部接头一并呈现，适合在轻型飞机方案论证、结构布置校核和教学演示中使用。对于从事小型飞行器设计的人来说，机翼并不是一块简单的薄板，它需要同时承担升力传递、气动外形维持、操纵系统布置和地面维护拆装等任务，因此该模型在可视结构上保留了较多工程判断痕迹。

　　从实际用途看，这类翼面主要服务于低速、低翼载的单人轻型飞行平台，常见于超轻型飞机、实验类飞行器或缩比验证机。平直翼在低速段能够提供较好的升阻特性，制造门槛也相对较低，适合小批量试制和业余航空项目。翼面前缘采用连续圆滑过渡，后缘区域预留了较长的平直段，便于后续布置副翼、襟翼或简单的扭转控制面。模型中翼面端部设置了连接和限位结构，说明设计时已经考虑机翼与机身或中央翼段的装配关系，而不是孤立完成一个外形件。

　　结构设计思路上，机翼采用分段蒙皮与内部骨架协同承载的方式。外露表面可以看到多条横向分隔线，对应内部翼肋或蒙皮拼接位置；沿展向分布的加强条把翼面分成若干承载区，使薄蒙皮在气动载荷下不易出现过大凹陷。靠近根部的区域结构更密集，接头、角撑和加强件数量明显增加，这符合机翼弯矩从翼尖向翼根累积的受力特点。翼尖一侧保留了尖锐而光顺的收束形态，有利于降低端部绕流带来的诱导损失，同时也让整体外形更接近可加工的实体构件。

　　安装边界是该模型在工程应用中比较有价值的部分。机翼根部端面并非纯平面封口，而是带有支架、铰接位和紧固件空间的复合接口，能够用于校核机翼与机身侧梁、中央翼盒或支撑杆的相对位置。进行总装时，需要重点确认翼梁轴线与机身对称面的垂直度、左右机翼的上反角一致性，以及接头孔位在装配公差范围内的同轴度。若后续加入起落架、撑杆或操纵拉杆，还应在根部下方预留运动间隙，避免机翼受载变形后与邻近构件发生干涉。

　　外形尺寸方面，模型呈现的是狭长型翼面，展长明显大于弦长，适合追求低速升力和滑翔效率的轻型平台。前缘到后缘的弦向变化较平缓，翼型厚度集中在前中部，既为翼梁和操纵线系留出空间，也能保证蒙皮成形后的刚度。头部整流件呈细长锥形，承担气动过渡和局部防护作用；在详细设计时，该件可与前缘蒙皮分开制造，通过胶接、铆接或螺钉连接形成组件，便于维修更换。

　　在建模处理上，翼面主体适合采用曲面外形加内部实体骨架的组织方式。外蒙皮用于保证翼型连续性，翼肋和翼梁则按实际受力路径布置，端部接头需要保留孔、轴、凸台和让位槽等特征，方便后续生成工程图。若用于仿真，可将蒙皮定义为薄壁结构，把根部连接区作为约束边界，再施加气动压差与飞行过载工况，观察翼尖挠度、翼根应力和接头载荷分布。若用于制造，则应进一步明确蒙皮厚度、骨架材料、铆钉间距以及检修口位置。

　　应用到具体场景时，这类机翼结构可帮助设计团队在加工前完成装配关系检查：一是确认内部翼肋与翼梁是否形成稳定传力链，二是检查蒙皮分块是否兼顾成形工艺和后期维护，三是核对根部接头能否承受起降冲击与机动载荷，四是为副翼铰链、操纵摇臂和电气线路预留通道。对于单人超轻型飞机而言，结构重量十分敏感，因此骨架不能无差别加厚，而应在翼根高载荷区加强、在翼尖低载荷区减重，模型中疏密不同的结构分区正好体现了这种设计取向。

　　整体来看，该作品把轻型飞机机翼的气动外形、承力骨架和安装接口放在同一套三维结构中表达，既能作为小型飞行器总体布置的参考，也可用于结构件拆分、装配干涉检查和制造工艺讨论。后续深化时，可在现有翼面基础上补充操纵面、铰链支座、检修口盖和翼根整流罩，使模型从方案展示件进一步发展为更完整的机翼装配体。
