钻床自动锁紧爪式夹头结构设计

　　这套爪式夹头的结构方案，最初是围绕台式钻床、立式钻床在批量钻孔工序中频繁更换刀具、装夹工件耗时的痛点展开的。常规钻床夹头在更换钻头、铰刀或丝锥时，操作人员需要借助夹头钥匙反复旋转收紧，小批量多品种加工场景下，辅助装夹时间占比偏高，且手动锁紧力矩一致性差，遇到进给量偏大或材料硬度不均时，容易出现刀具打滑、锥柄转动划伤主轴锥孔的问题。该结构将锁紧触发逻辑设计为插入动作联动，待夹持的柄部工件从前端圆盘中心孔推入时，内部周向均布的夹爪会随柄部伸入自动径向收拢，无需额外旋转锁紧操作，推入到位后机构自行形成锁止，整个装夹动作可在一秒内完成，大幅缩短工序间隔。

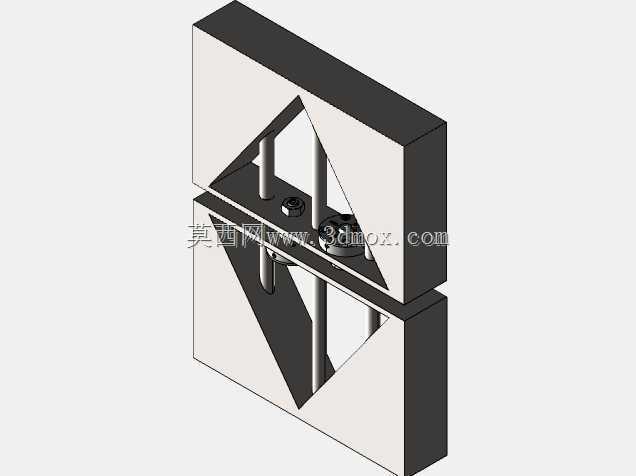

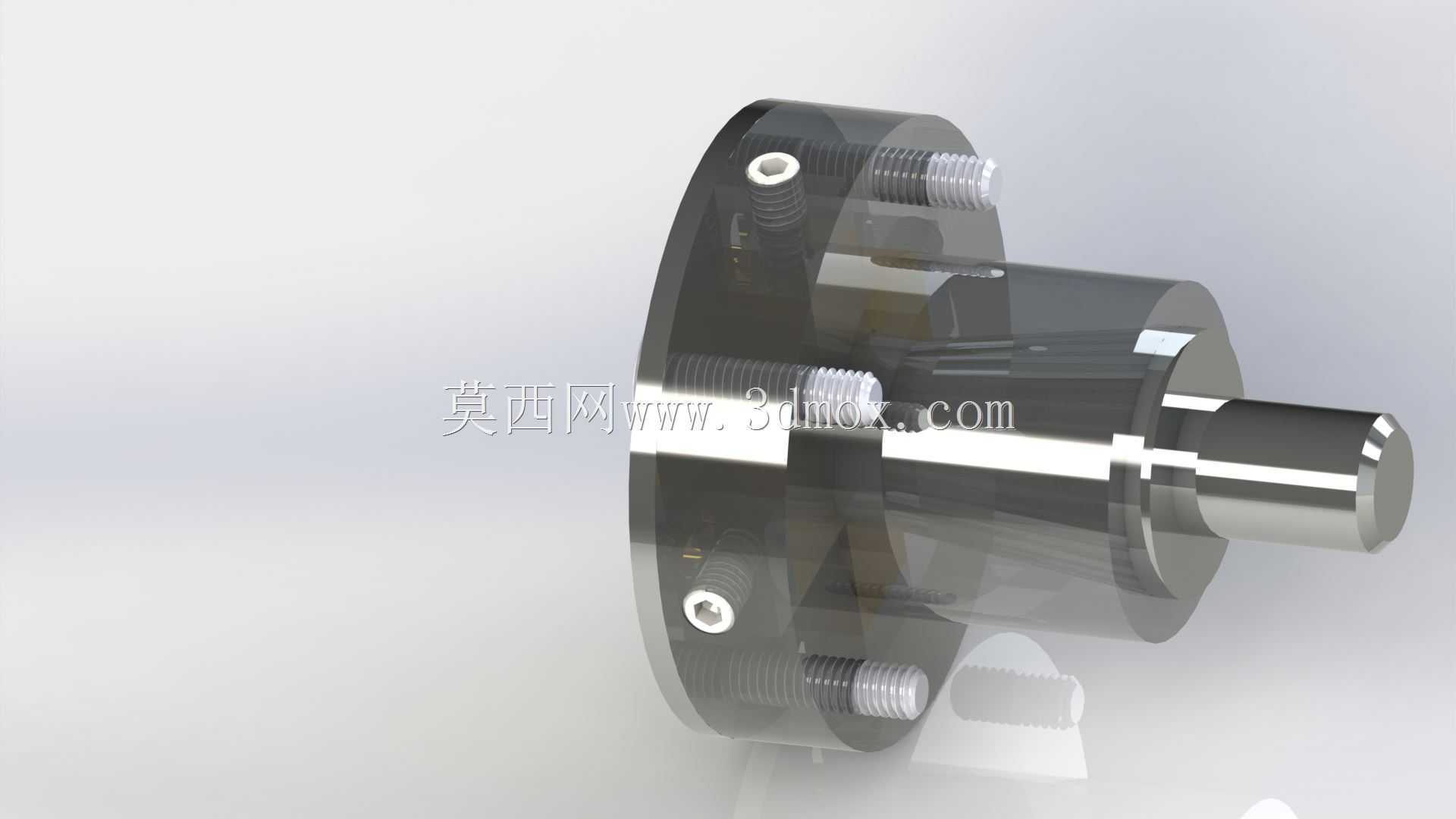

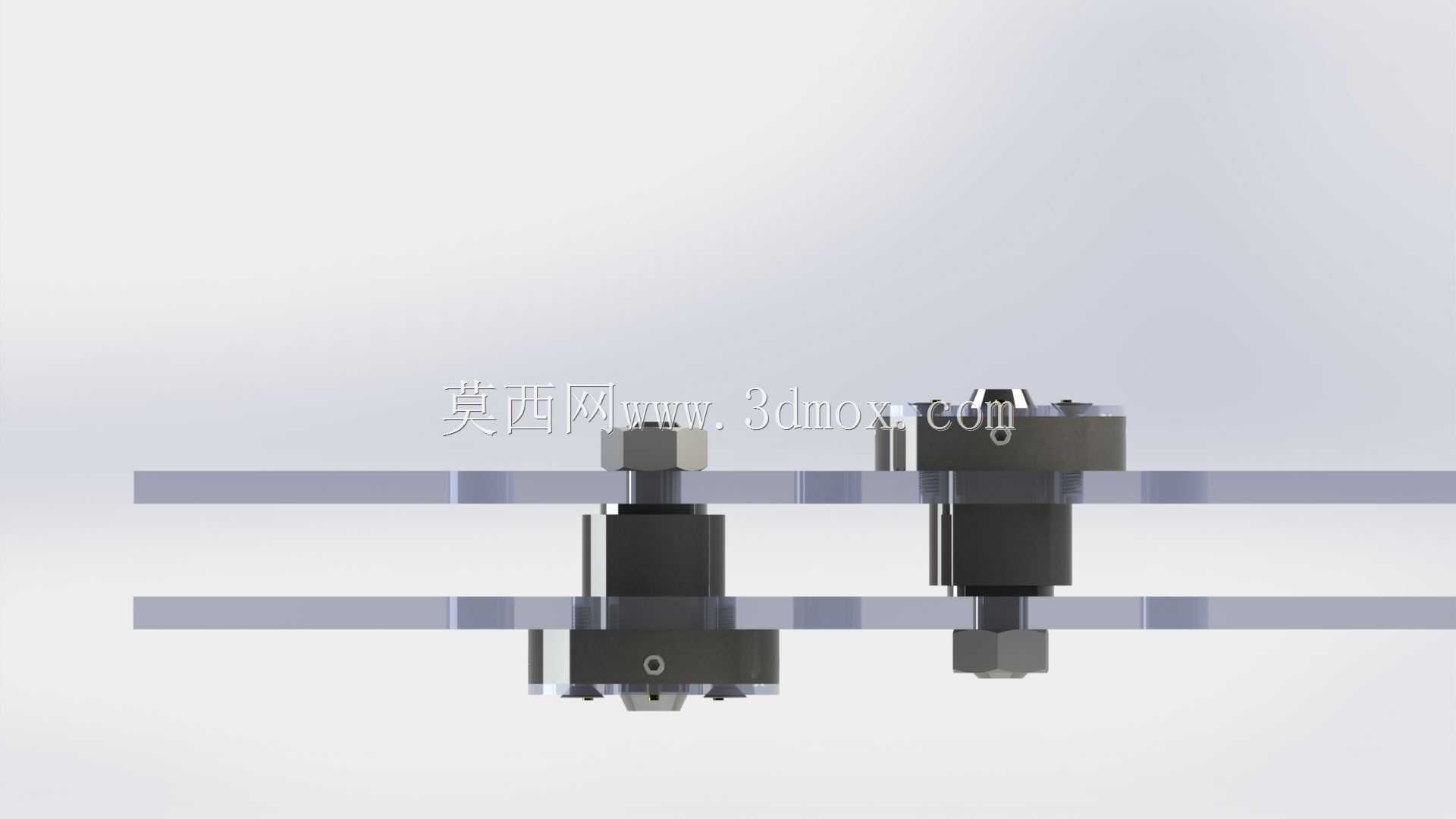

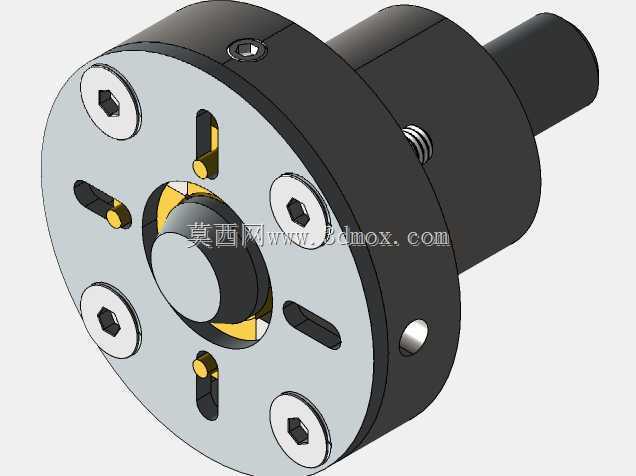

　　从整体布局来看，夹头主体分为前端法兰盘、中部锁紧壳体与后端连接柄三段。后端圆柱柄为设备安装侧，加工时可直接插入钻床主轴锥孔或过渡连接套，柄部外圆预留径向锁紧顶丝孔，装入主轴后拧紧顶丝即可限制周向转动与轴向窜动，安装边界需匹配常用钻床主轴端的内孔直径，柄部长度设计兼顾插入深度与悬伸量，避免悬伸过长导致钻孔时刚性不足、振纹超差。前端圆盘为执行端面，盘面沿圆周均匀布置四颗内六角紧固螺钉，用于将前端盖与中部壳体锁紧固定，螺钉沉孔深度与盘厚匹配，装配后螺钉头部不高出端面，防止加工过程中与工件或夹具发生干涉。

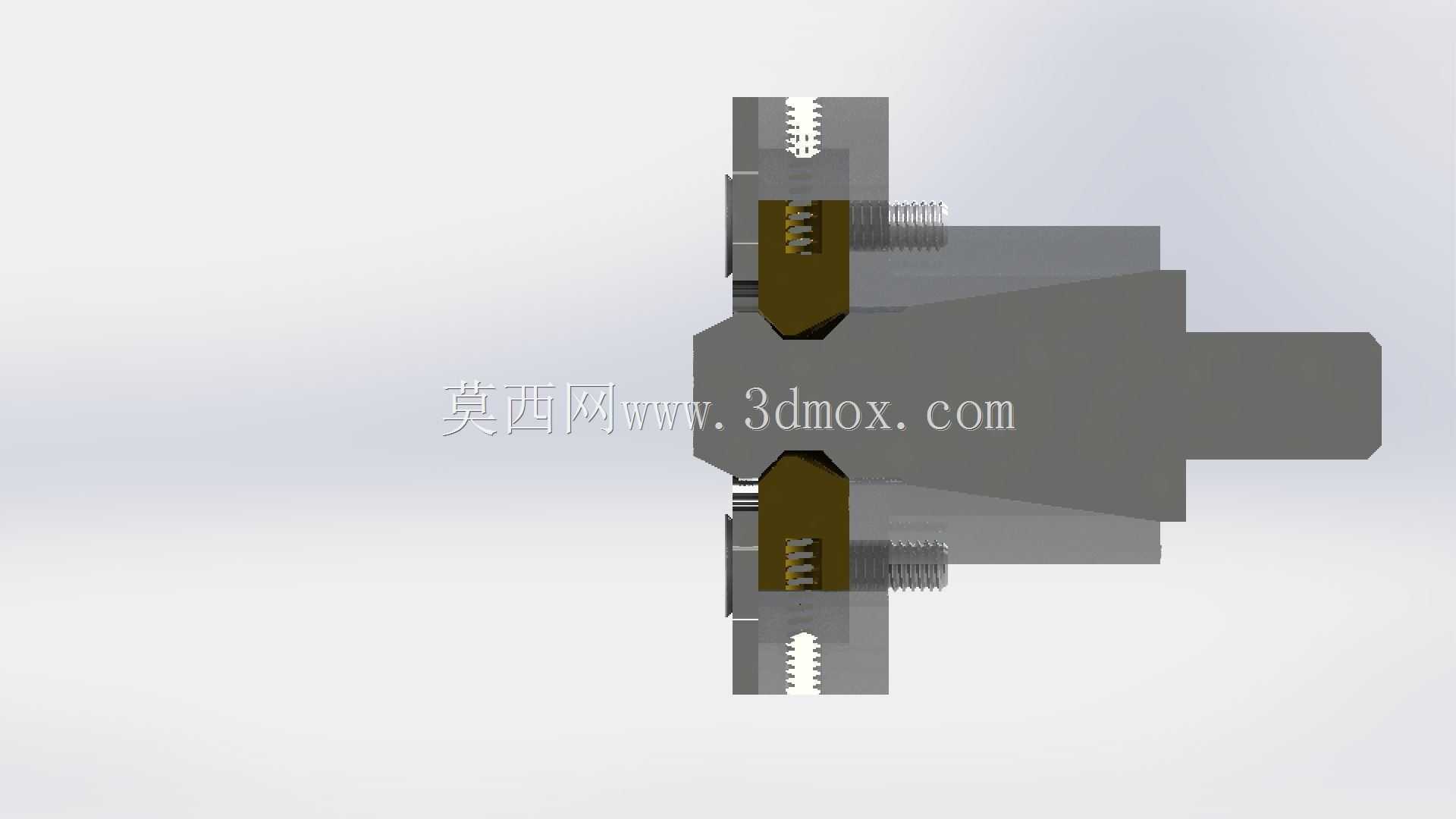

　　盘面上开设的四条径向长槽是内部夹爪的运动导向通道，槽宽与夹爪滑块厚度采用小间隙配合，保证夹爪径向滑动时无明显卡滞，槽的两端预留限位余量，既限制夹爪最大张开量，适配大直径柄部的插入空间，也限制夹爪最小收拢位置，避免小直径柄部夹持时夹爪过度收缩脱开导向。夹爪内侧的夹持面做了适配圆弧处理，接触柄部时形成线接触向面接触的过渡，增大摩擦力的同时避免压伤刀具柄部表面。内部锁紧弹性件藏于壳体腔体内，夹爪处于张开状态时弹性件预储能，柄部推入过程中推开夹爪，弹性力同步作用在夹爪斜面上，随柄部到位自动施加径向夹持力，该力值经过匹配，既可以承受钻削时的扭矩与轴向进给力，又不会因夹持力过大导致薄壁柄部变形。

　　中部壳体侧面设置两处工艺结构，一处是径向的油嘴安装孔，可定期向内部滑动副注入润滑脂，在多粉尘的钻削加工环境中，维持夹爪滑动面的润滑状态，减少铁屑粉尘进入造成的磨损；另一处是侧面的锁紧定位销孔，用于内部锁紧环的周向定位，保证装配后各夹爪的运动行程一致，夹持不同直径柄部时对中精度稳定。前端盖与壳体的结合面采用止口配合，止口的同轴度公差在建模时严格控制，保证前端中心孔、后端安装柄与内部夹爪回转中心重合，装夹刀具后刀具径向跳动可控制在钻削工艺允许范围内，避免孔位偏移、孔径扩大的加工缺陷。

　　在实际产线应用中，这类自动锁紧夹头除了适配标准钻床，也可移植到组合专机的动力头端，用于快速更换不同规格的钻孔刀具，或是装夹小型轴类工件完成径向钻孔工序。相比传统三爪钻夹头，该结构省去了钥匙锁紧环节，操作人员单手即可完成刀具装拆，在流水线旁的钻孔工位，能够有效降低操作人员的动作强度，尤其适合刀具更换频次高的加工场景。建模过程中所有运动部件均按实际装配关系完成配合约束，夹爪的开合行程、弹性件的压缩量、各螺钉的装配空间都经过干涉检查，前端圆盘的外径尺寸设计兼顾夹持范围与设备周边操作空间，不会因盘体过大遮挡切削液喷淋位置，也不会在钻头进给时与工作台上的平口钳发生碰撞。壳体外部的棱角均做了倒角处理，既去除加工锐边避免操作划伤，也减少应力集中，提升夹头在反复冲击载荷下的结构寿命。
