衬套式挠性联轴器装配结构设计

　　在常规动力传输系统的轴系布置里，主动端与从动端很难做到绝对同轴，哪怕安装阶段反复打表找正，设备运行后受基础沉降、轴承游隙变化、热胀冷缩、载荷冲击等因素影响，两轴之间依然会出现径向偏移、角度偏斜甚至轴向窜动。这类偏差如果完全靠刚性联轴器硬连接，额外的附加弯矩会直接作用在轴伸、轴承和箱体支撑面上，轻则造成轴承温升异常、密封件过早磨损，重则出现轴颈疲劳断裂、连接螺栓剪断的故障。衬套式挠性联轴器正是针对这类工况开发的传动连接件，它在保留足够扭矩传递能力的同时，靠自身结构的弹性变形余量补偿两轴之间的不对中量，不需要在安装阶段追求极高的同轴度，能大幅降低现场装配的精度门槛。

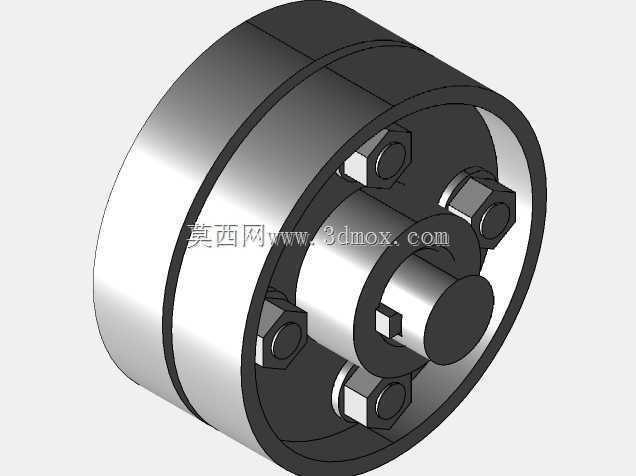

　　从结构组成来看，这套组件包含左右两个半联轴器、中间挠性衬套、周向布置的连接螺栓与锁紧螺母，以及配套的轴端锁紧件。两个半联轴器分别套装在主动轴和从动轴的轴伸上，轴孔与轴伸采用过渡配合，依靠键连接传递扭矩，避免轴与轮毂之间出现相对打滑。外圈的筒状衬套跨接在两个半联轴器的外缘，沿圆周均匀分布的紧固件把衬套和两侧半联轴器压紧成一个整体，动力从主动侧半联轴器输入，通过摩擦啮合与紧固件的剪切作用传递到衬套，再由衬套传递到从动侧半联轴器，最终带动工作端运转。和传统的凸缘刚性联轴器相比，这种跨接衬套的结构没有把两个半联轴器直接刚性对锁，衬套本身的材料弹性和连接副的微量变形空间，可以吸收两轴之间的偏移：当两轴存在径向错位时，衬套不同方位的变形量会出现差异，不会把错位产生的约束力直接传导到轴上；当两轴存在角度偏斜时，衬套两端可以产生微小的相对转角，适配轴系的偏斜状态；轴向出现小幅窜动时，衬套与轮毂配合面的微量滑移也能释放轴向附加力。

　　在实际选型应用中，这类联轴器非常适合中小型电机、减速机、工作主机之间的传动连接，常见于风机、水泵、输送带驱动端、小型轻工装备的动力传输环节。它没有齿式联轴器那样复杂的内齿外齿加工结构，也不需要像膜片联轴器那样采用高精度金属膜片组，零件数量少，加工难度低，日常维护时不需要频繁加注润滑脂，只要定期检查外圈紧固件的预紧力即可。在有振动冲击的工况下，衬套的阻尼特性还能吸收一部分传动系统的扭转振动，削弱负载波动对电机轴的冲击，让整条传动链的运行更平稳，降低噪音传递。

　　做结构设计时，首先要匹配传递扭矩的上限：半联轴器的轮毂外径、轴孔长度要和配套轴伸的尺寸匹配，键槽的宽度深度符合轴系传动的标准规范，保证在额定载荷下键的挤压应力在材料允许范围内。周向布置的螺栓数量和规格要结合额定扭矩计算，既要保证预紧后衬套和轮毂之间产生足够的摩擦力，也要避免螺栓数量过多导致安装孔位过于密集，削弱半联轴器外缘的结构强度。衬套的内径和两个半联轴器的配合段外径采用间隙配合，预留装配时的套入空间，衬套的轴向宽度要完全覆盖两侧半联轴器的配合段，保证所有紧固件都能穿过衬套壁和轮毂上的对应孔位。

　　安装边界方面，整套联轴器的最大外径要预留出足够的径向空间，外围不能和设备防护罩、箱体内壁发生干涉；轴向总长度要匹配主动轴和从动轴端之间的预留间距，轴伸插入轮毂的深度要达到轴孔长度的八成以上，避免悬臂过长导致轴端受力恶化。装配时先把两个半联轴器分别固定在两侧轴伸上，初步找正后把衬套套入对接位置，对齐所有螺栓孔后穿入紧固件，按对角顺序分次拧紧螺母，避免单侧预紧力过大导致衬套偏斜。这种结构既保留了挠性联轴器的不对中补偿能力，又具备结构简单、装拆方便的优势，非常适合中小功率传动场景的轴系连接使用。
