内光路电火花柔性复合加工工装结构

　　这套结构面向窄腔、深槽和内部光路通道类零件的微细放电加工场景，核心解决常规电极从外侧进给时干涉大、姿态调整受限的问题。现场加工中，复合材料构件常带有弯折内腔和预埋光学通路，刀具或刚性电极难以沿弯曲边界稳定到达作用点，结构将导向、夹持、电极进给和光路对位整合在同一框架内，使放电端能够从工件内部通道附近完成定位。

　　框架主体采用门式立板加侧向叠层支撑的布置，两侧立柱承担电极进给模块的反力，底部横梁把加工过程中的脉冲载荷分散到安装基面。立板上预留圆形定位孔，用于穿装导向杆或光路校准轴；中部开口让出工件装卸空间，也便于观察放电间隙和排屑状态。黑色叠层块分布在立柱顶部和侧部，既可以作为限位垫、绝缘隔层，也可在不同工件厚度下通过增减垫片调整跨距，避免每次更换工件都重新加工整块支座。

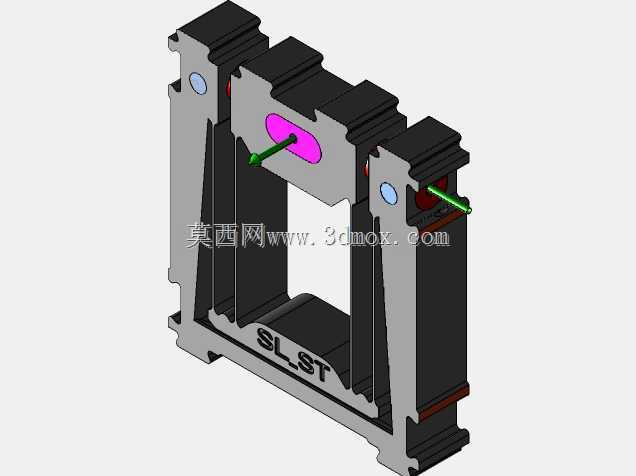

　　粉色椭圆座是前端姿态调节的关键区域，绿色杆件穿过该座后指向放电工作端。杆件并不单纯承担传动，它同时作为电极进给方向的几何基准；在装配时先以杆件轴线校正放电端与内光路通道的同轴关系，再锁紧椭圆座周围的紧固件。这样处理后，电极在微小进给时不会因悬臂过长而产生明显偏摆，对于复合材料这种各向异性明显的材料，能够降低因进给偏差造成的纤维撕裂、分层和过度烧蚀风险。

　　外形边界上，整体高度明显大于宽度，适合立式机床工作台或小型实验平台布置。底部轮廓平直，两侧带有凸缘和缺口，可通过压板、T型槽螺栓或专用底板固定；安装时需要保证底平面与机床轴系的平行度，否则绿色导向杆的进给方向会在深腔内累积偏差。框架中部镂空区域兼顾工件通过和排液通道，工作液可从下部回流，电蚀产物不易堆积在电极与工件之间。

　　从功能划分看，左右立柱负责刚性支撑，顶部叠层块负责高度方向适配，中部椭圆调节座负责角度和中心高修正，绿色杆系负责把运动传递到内部加工端。端部红色小件可作为限位或绝缘缓冲位置，防止电极过进给后直接撞击光学内壁。对于带弯曲轴线的内腔，结构并不追求复杂多轴联动，而是通过可替换导向件和可调支座，让电极沿预先确定的内光路方向进入，再由电火花脉冲完成非接触式材料去除。

　　设计思路上，优先保证放电端姿态稳定，其次才是调节便利性。复合材料硬度不高但层间强度敏感，机械切削容易产生分层，电火花加工无明显切削力，却对电极定位、工作液流动和间隙控制要求高。该框架把这些约束转化为可见的机械边界：立柱间距限制工件最大宽度，底部开口限制夹具下沉深度，导向杆长度决定有效加工行程，椭圆座调节范围覆盖小角度弯曲偏差。建模时需要重点检查杆件与立板孔的同轴关系、电极端与工件内腔的最小安全间隙，以及叠层垫片在锁紧状态下是否会挤压变形。

　　在实际使用中，工件先从框架前方装入，以内腔基准面或预加工孔定位；随后穿入导向杆，通过椭圆座微调电极端的中心位置；确认光路或通道方向后，再连接电极进给装置和工作液系统。框架侧面的圆孔可作为复检基准，维修或换型时不必拆卸整个工装，就能用销轴复核安装精度。整体结构没有采用冗余外壳，更多依靠开放框架获得观察、排屑和调整空间，适合小批量复合材料件、光学内通道试件以及特殊弯曲内腔的电火花工艺验证。
