八英寸四爪自定心车床卡盘结构

　　该结构对应普通车床、小型数控车床及回转类工装中常用的八英寸四爪夹持部件，主要用于轴类、盘类、方形坯料和非规则截面工件的装夹。与三爪自定心卡盘相比，四爪结构的单爪调节能力更强，四个卡爪可分别沿径向移动，在偏心件、方形件、焊接组合件以及毛坯余量不均的零件加工中更有优势。车间现场使用时，操作者可通过卡盘钥匙驱动内部丝杆，使卡爪沿盘体导轨槽进给，再结合百分表找正外圆或端面，将工件回转中心调整到主轴轴线上。

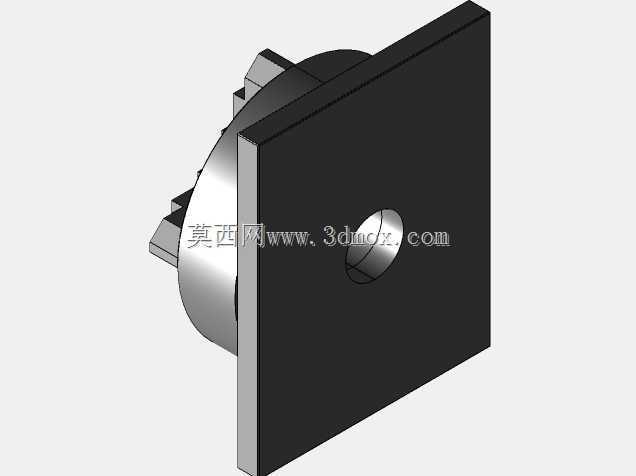

　　从模型呈现的外形看，前端为方形安装连接板，板体中央留出主轴穿过或定位的通孔，后侧连接圆形卡盘本体，四个卡爪沿圆周方向均布。方形板并非卡盘标准本体的必要形态，而是面向设备集成时增加的过渡安装面，便于将卡盘固定到焊接机架、专用工装板、回转工作台或自制主轴单元上。板件四角可作为螺栓压紧区域，安装边界清晰，适合在非标自动化设备中布置；若用于常规车床主轴端，则可将该板理解为连接法兰或适配板，设计时需要与主轴端部尺寸、止口直径、螺栓孔分布共同校核。

　　卡盘本体的核心功能是提供稳定的径向夹紧力。盘体内通常布置四根丝杆、爪座和啮合机构，卡爪背面与丝杆螺纹配合，转动调节件时卡爪沿槽道直线移动。模型中卡爪突出于盘体前侧，爪部形成阶梯状夹持面，既可以外撑内孔，也可以外夹工件外轮廓。针对八英寸规格，盘体直径约适配200毫米级卡盘，能够覆盖小型仪表车床、教学机床、轻型回转夹具以及部分专用设备的夹持需求。实际选型时不能只看盘径，还要结合主轴通孔、最大夹持直径、最小夹持范围、卡爪行程、额定转速和夹紧力进行判断。

　　设计这类卡盘结构时，首先要保证回转对称性。盘体、卡爪和安装板的质量分布会直接影响高速旋转时的振动水平，四个卡爪若伸出长度差异过大，会带来明显不平衡量，精加工表面容易出现振纹。因此模型在布局上采用四等分结构，卡爪形状一致，安装板中心与卡盘轴线保持同轴。方形连接板的厚度需要根据受力情况确定，过薄会在夹紧大工件时产生弯曲，导致卡盘端面与主轴轴线不垂直；过厚则增加悬伸质量，削弱主轴端刚性。工程设计中通常会在板体与盘体接触处设置定位止口，螺栓只承担压紧作用，止口承担径向定位，这样可以避免单纯靠螺栓抗剪带来的装配误差。

　　安装边界方面，前侧需要预留卡爪开合空间，工件旋转直径不能与机床护罩、刀架或送料机构干涉；后侧连接板与主轴法兰之间应保证端面贴合，装配前需清理毛刺和磕碰伤。中央通孔的尺寸关系到棒料通过能力，若加工长棒料，通孔直径应大于毛坯外径并留有安全间隙；若主要加工盘类件，则通孔更多承担减重、排屑和吊装定位作用。卡爪行程决定了装夹范围，四爪单独调节时虽然适应性强，但找正时间较长，因此在批量生产中常配合软爪使用，将软爪镗成与工件直径一致的圆弧，以提高重复装夹精度。

　　在实际加工场景中，这类卡盘既可以承担粗车外圆、镗孔、车端面和切槽等常规工序，也可用于焊接件、法兰盘、阀体坯料、方形夹具座的找正装夹。粗加工时强调夹紧力和爪部接触面积，避免切削载荷下工件松动；精加工时则强调微量调整和平衡状态，防止卡爪压伤已加工表面。模型将方形安装板与圆形卡盘组合在一起，突出了非标集成时的接口关系，适合结构设计人员在完成主轴端布局、防护空间校核和夹具干涉检查时作为参考。
