T柱T型槽基座墓碑式CNC工装夹具

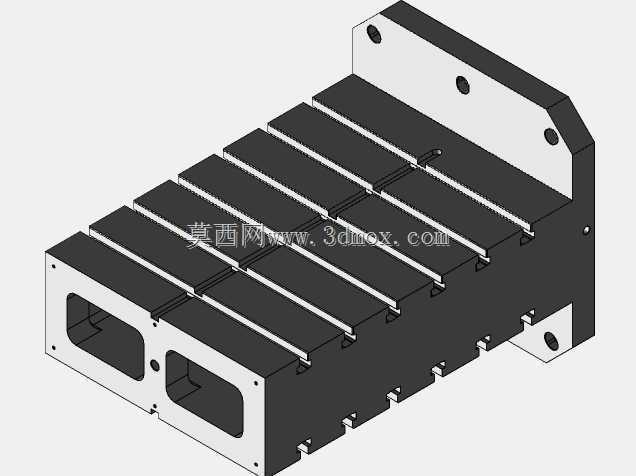

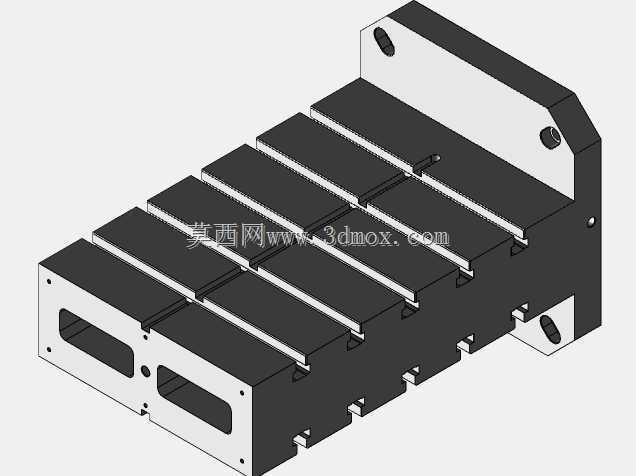

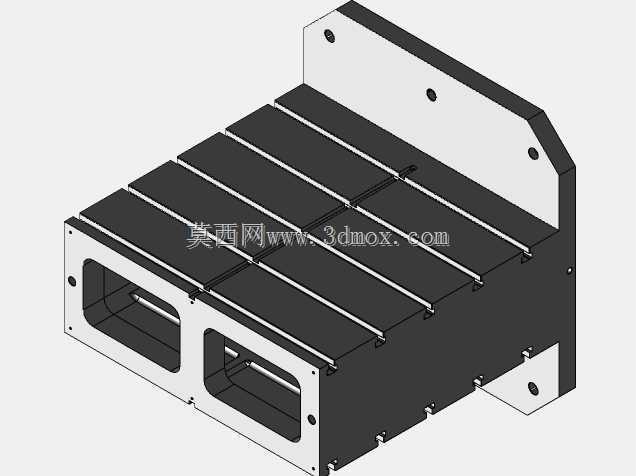

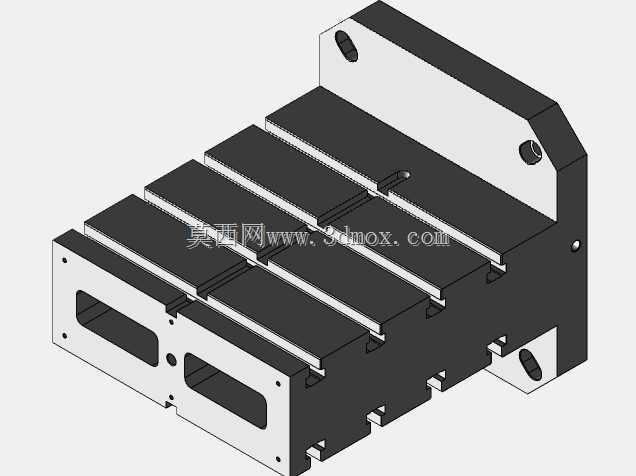

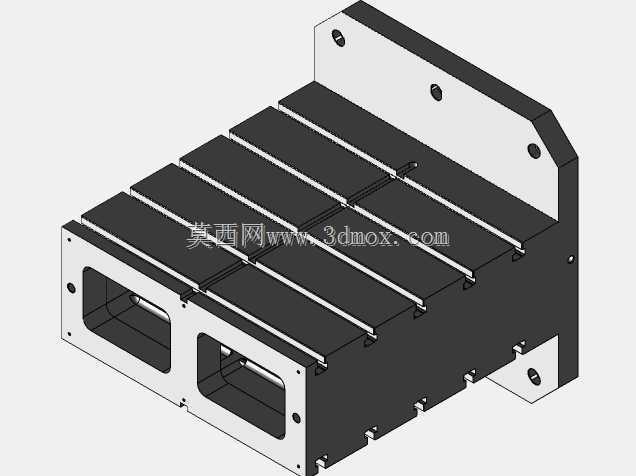

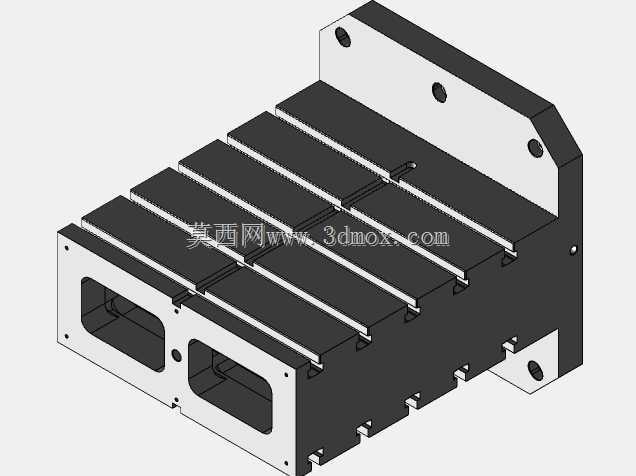

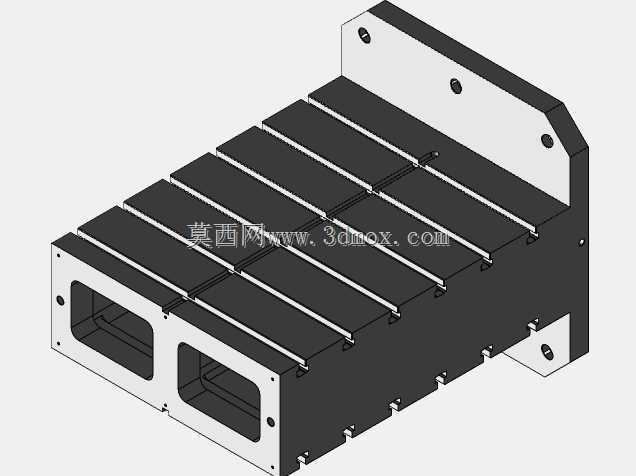

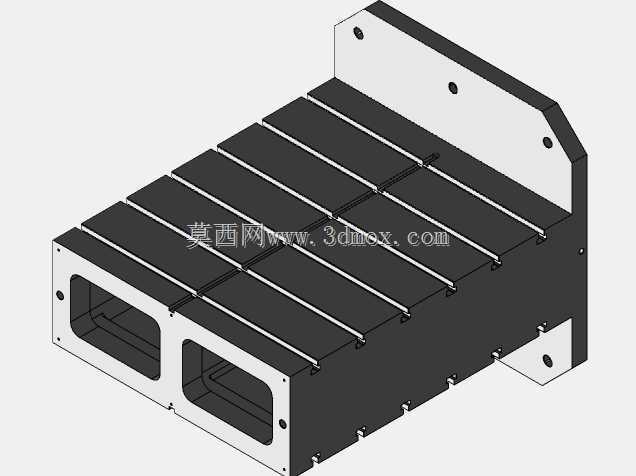

　　这套墓碑式T型槽基座主要面向立式加工中心、数控铣床以及多工位柔性装夹场景，用来在一次工作台布置中承载多个工件、夹具或虎钳，减少换件停机时间。基座本体采用阶梯式平台与立板组合结构，水平工作面上连续布置多条平行T型槽，槽口方向统一，便于压板、T型螺栓、定位块和夹具沿槽长方向灵活调整。立板位于基座后侧，形成典型墓碑装夹面，可在立面安装工件、角度块或多工位夹具，充分利用机床Z向行程空间，使工作台单位面积内的可装夹工件数量明显提升。

　　从实际使用角度看，这类结构特别适合批量零件加工、首件试制以及工序集中的生产单元。水平T型槽区域承担常规平面装夹，立面墓碑板承担侧向夹持或多面加工任务；当工件需要在一次装夹中完成顶面、侧面或多方向孔位加工时，立板能够提供稳定的侧向支撑，减少二次找正带来的累积误差。基座前端开设两处较大的矩形减重窗口，既降低铸件或焊接件整体重量，也方便排屑、吊装和清理切屑；窗口周边保留连续实体边框，保证受压板载荷时的刚性传递。

　　结构设计上，水平台面由多道凸起筋条形成T型槽通道，槽间筋条顶面构成主要支撑面。凸起筋条并非单纯装饰，而是承担压紧力和切削振动传递的关键截面：筋条宽度、槽底厚度以及侧壁过渡需要兼顾螺栓拉入强度和槽口抗变形能力。若槽口过薄，T型螺栓反复拉紧后容易出现局部压陷；若实体过重，则会增加工作台负载和换型难度。模型中槽体沿长度方向贯通，端部和侧面保留挡边，可防止夹具滑块意外脱出，同时为端部定位件提供安装基准。

　　后侧立板与水平基座之间采用大角度实体过渡，转角区域形成近似加强肋的承载结构。立板上设置沉孔与通孔，用于将墓碑板固定在基座主体上，也可作为外部夹具、定位销或挡块的连接位置。立板顶部和侧面的孔位经过对称布置，装配时能够根据加工方向选择固定点，避免压紧点靠近工件悬伸区。侧板外侧保留安装孔和局部凸台，方便基座整体固定到机床工作台，也可通过压板与机床T型槽连接。

　　安装边界方面，基座底面应视为与机床工作台接触的主要基准面，底面平面度直接决定T型槽支撑面的水平精度。布置时需要确认机床工作台的槽距、行程极限和刀具换刀空间，尤其立板高度不能侵入安全换刀区域，也不能使主轴头在高速移动时与夹具发生干涉。水平方向上，多条T型槽提供较大的调节范围，但夹具压点应尽量靠近工件支撑区域，避免悬臂压紧造成工件翘起。对于长尺寸工件，可沿槽长方向布置多个压板，并在工件下方设置等高垫铁，使夹紧力形成闭合传力路径。

　　在工艺实现上，该类基座通常采用铸件焊接后时效处理，再对底面、T型槽工作面和立板安装面进行精加工。T型槽加工需控制槽宽一致性、槽口倒角和槽底平直度，因为夹具滑块在不同工位反复移动时，槽宽偏差会直接影响定位重复性。立板安装面与底面的垂直度、水平槽面与底面的平行度，是保证多工位加工一致性的关键几何公差。前端减重窗口边缘应去除毛刺并做倒角处理，避免切屑堆积和操作人员刮伤。

　　从建模逻辑看，模型将基座主体、T型槽筋条、立板、减重窗口、安装孔和侧向固定特征完整表达，适合在夹具设计阶段进行空间校核。工程师可在装配环境中直接调用该基座，叠加虎钳、零点定位板、气动夹具或专用挡块，检查刀具路径、压爪位置和排屑空间。对于需要多件并排加工的铝件、钢件或非金属零件，这种墓碑式T型槽平台能够把零散装夹转化为标准化工位，提升工作台利用率，并为后续自动化上下料预留稳定的夹具接口。
