航空发动机轻量化支架拓扑优化结构

　　该构件属于航空动力系统中的附件安装承力支架，主要用于喷气发动机周边管路、附件机匣与机身安装节点之间的载荷传递，在满足极端振动、温度循环与交变载荷工况的前提下，通过拓扑优化手段对传统实体支架进行材料重构。从整机布置角度看，这类支架并不直接参与燃气流道做功，却承担着固定附属部件、分散安装点应力、约束相对位移的关键作用，一旦支架刚度匹配不合理，极易在高频振动下出现连接孔位磨损、焊缝疲劳或局部裂纹，因此设计阶段不能仅以静强度达标作为唯一判断依据。

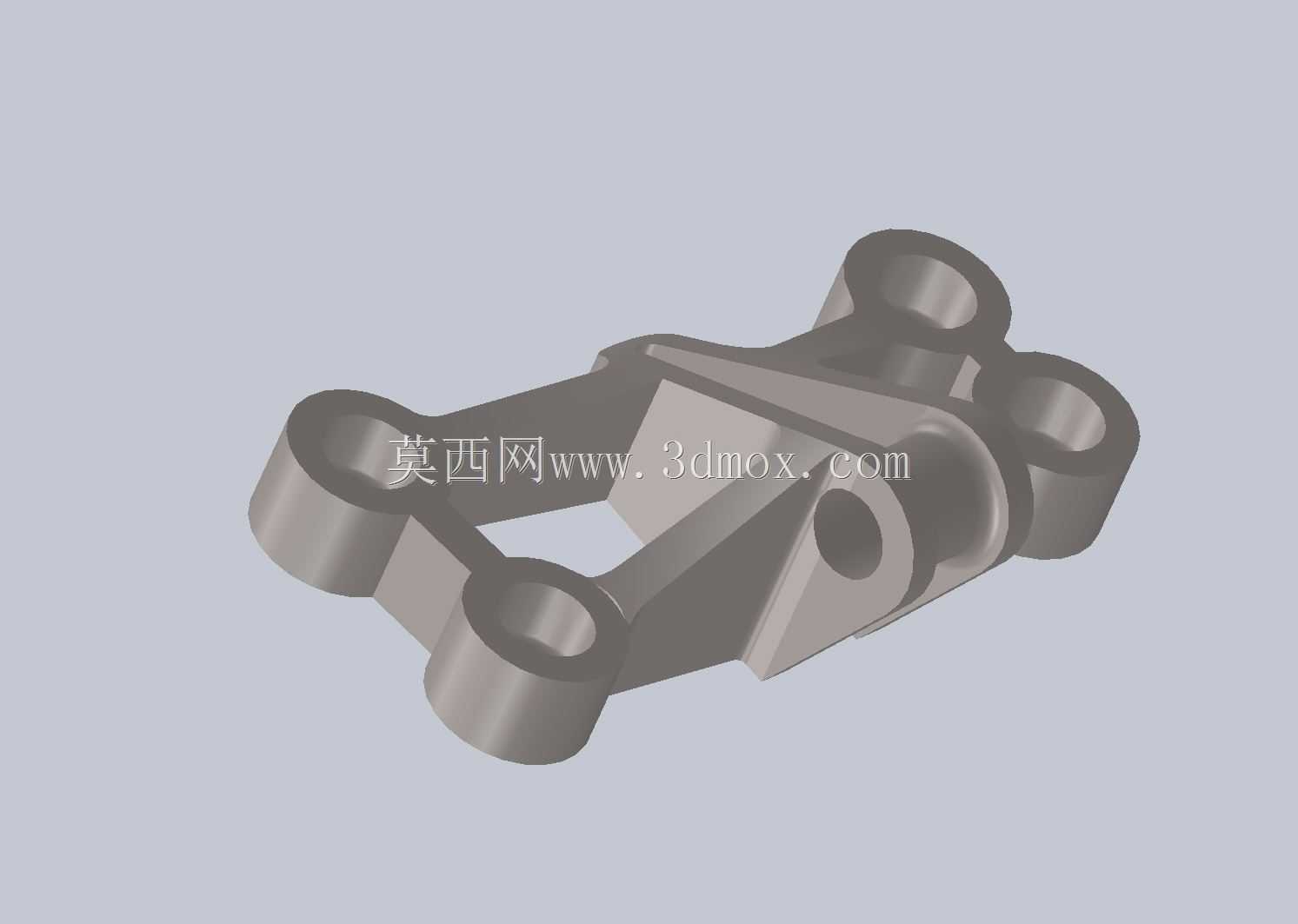

　　支架本体采用多耳片环形连接布局，多个带通孔的圆柱凸台分别对应不同安装接口，孔位轴线根据装配空间呈空间交错分布，而非处于同一平面。每个连接耳都保留了足够的壁厚与端面接触面积，保证螺栓预紧后接触面压强均匀，避免薄壁区域在压紧力下出现凹陷。相邻耳片之间没有采用厚重的整块腹板填充，而是顺着主载荷路径布置斜向加强筋与变截面承力梁，材料向应力传递的核心通道集中，低应力区域则通过镂空去除，这也是拓扑优化在航空承力件上的典型表现。

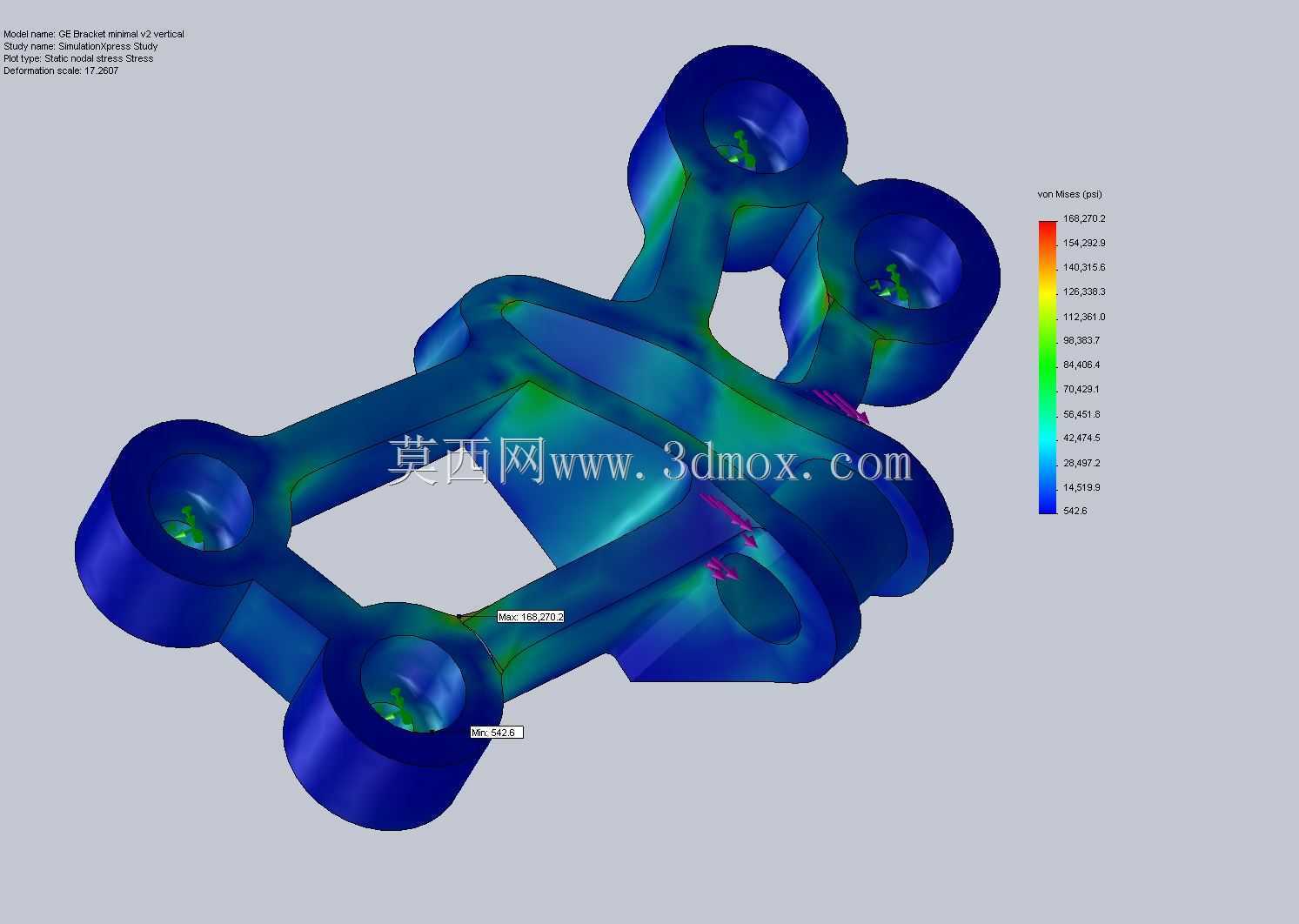

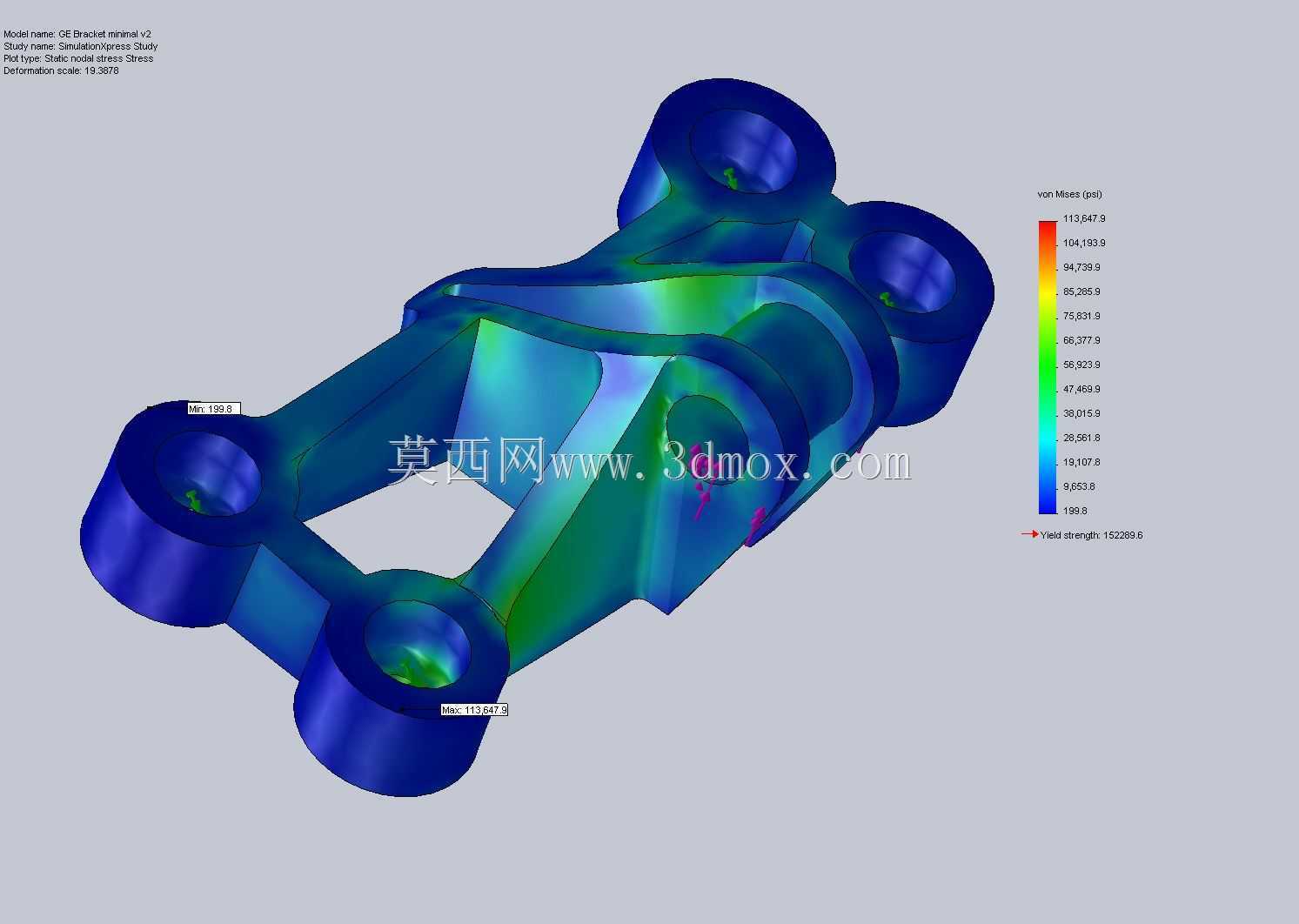

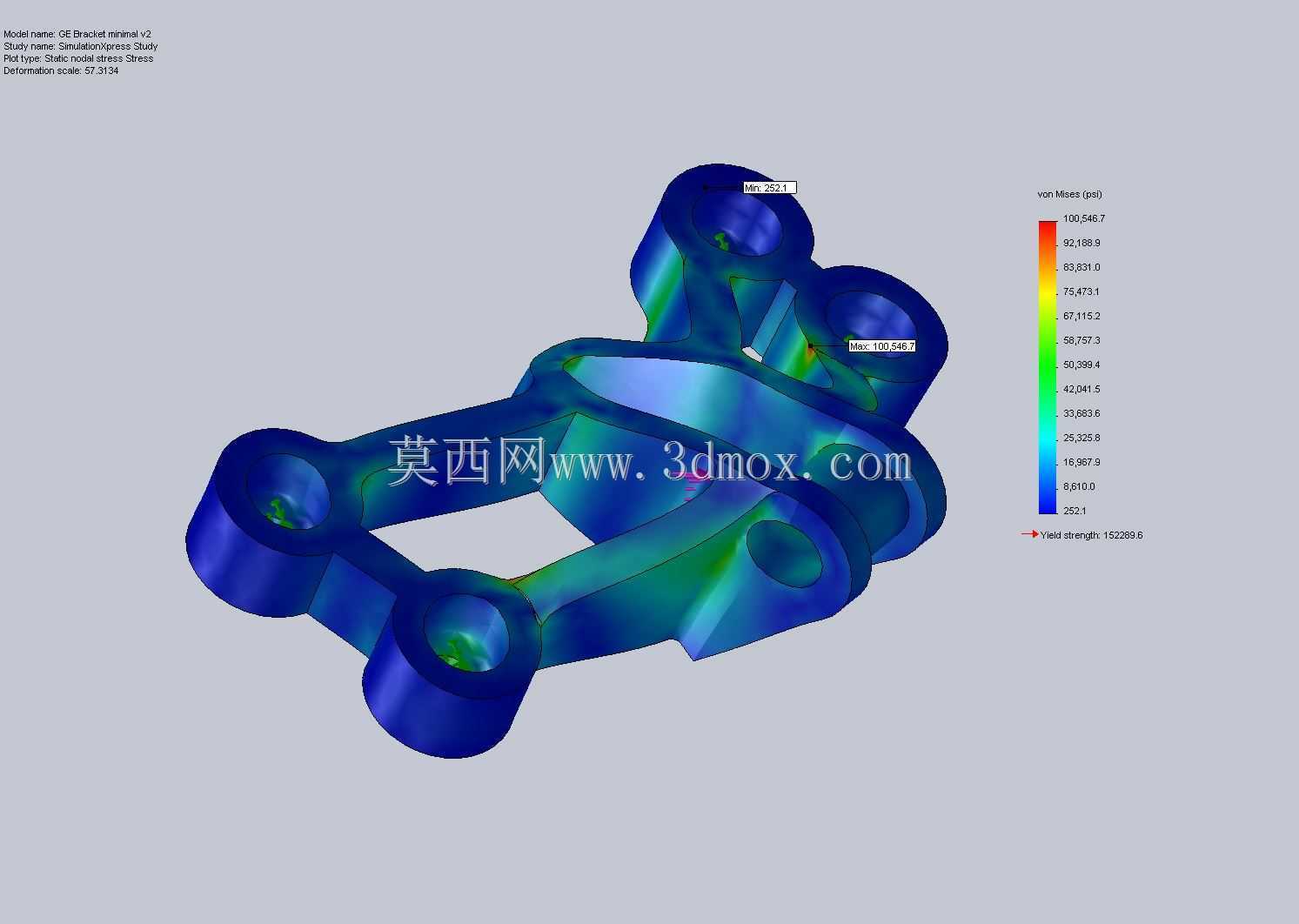

　　从结构受力逻辑分析，支架工作时需要同时承受附件自重、发动机振动过载以及热膨胀带来的附加位移。多节点连接形式可以将载荷分散到多个安装点，降低单一螺栓的受力峰值；交错布置的筋条在三维空间内形成桁架式传力骨架，能够同时抵抗多个方向的弯矩与扭矩。中部镂空区域并非随意挖除，其轮廓沿着材料利用率较低的区域生成，既减少了实体体积，也避免了大平面腹板在温度变化时产生过大的热应力集中。优化后构件重量与占用体积均明显下降，而水平方向的刚度保留比例经过校核，防止因过度减重导致固有频率落入发动机常用振动激励区间。

　　外形尺寸方面，该支架整体轮廓紧凑，适配发动机外部狭窄的安装间隙，各圆柱耳台的外径、孔位间距与突出高度均围绕周边管路和附件外壳的边界进行约束。建模时需要重点核对安装孔的中心距、孔轴方向以及耳台端面的贴合范围，任何一个孔位的角度偏差都会在实装时造成螺栓无法穿入或附件错位。支架底部与侧面的过渡区域采用大圆角顺滑衔接，消除直角交汇带来的应力集中，筋板与耳台交接处也做了加厚处理，对应铸件或金属增材制造过程中的成型工艺要求。

　　在实际工程应用中，这类轻量化支架常见于航空发动机附件系统、飞机机身动力挂载段以及相关地面模拟试验台。设计思路上，先根据安装包络确定不可设计的连接孔与配合面，再把中间区域作为可优化空间，输入约束载荷、振动边界和制造限制后迭代出材料分布，最后结合工艺规则修正筋条厚度、开孔形状和过渡圆角。成品既要保证螺栓安装工具具有操作空间，也要让相邻管线在发动机运转产生位移时不与支架发生干涉。

　　对于三维建模人员而言，处理该类结构时不能只追求外观相似，需要理解每一道筋条的传力意义：耳台负责提供连接刚度，斜筋承担拉压载荷，镂空轮廓服务于减重与避障，圆角则改善疲劳寿命。装配验证阶段应围绕孔位同轴度、端面平行度、支架与周边部件的最小间隙以及运动振动包络进行检查，使模型既能反映拓扑优化后的几何形态，也能支撑后续的强度分析、工艺成型和现场安装。
